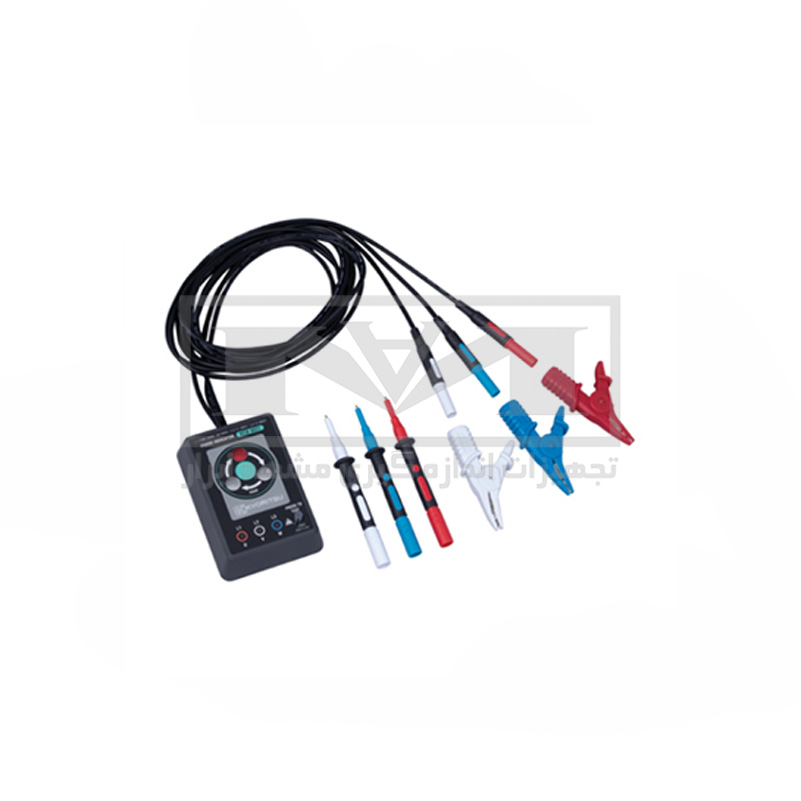

توالی سنج فاز کیوریتسو مدل KYORITSU 8031

توضیحات

توالی سنج فاز کیوریتسو مدل KYORITSU 8031:

دستگاه توالی سنج فاز کیوریتسو مدل KYORITSU 8031 (Phase Rotation Tester) یک ابزار استاندارد و صنعتی ساخت کمپانی کیوریتسو (Kyoritsu) ژاپن است. این دستگاه به صورت تخصصی برای تعیین جهت چرخش فازها و پایش خطوط برق سه‌فاز به کار می‌رود. مهندسان برق و تکنسین‌های تأسیسات از این ابزار برای جلوگیری از خطرات معکوس چرخیدن الکتروموتورها و پمپ‌ها بهره می‌برند.

این توالی سنج فاز مجهز به یک دیسک چرخان مکانیکی و سه عدد چراغ نشانگر بررسی (CHECK LEDs) است. عملکرد دستگاه با بهره‌گیری مستقیم از ولتاژ خود خط انجام می‌شود. بنابراین نیازی به باتری یا منبع تغذیه مجزا ندارید. طراحی کامپکت، ارگونومیک و ایمنی بالای این توالی‌سنج، تست سریع و مطمئن تابلوهای برق را در هر محیط صنعتی تضمین می‌کند.

کاربرد محصول

توالی سنج فاز کیوریتسو مدل KYORITSU 8031 در بخش‌های مختلف صنعت برق کاربرد دارد:

• راه‌اندازی الکتروموتورها و پمپ‌های سه‌فاز: اطمینان از چرخش شفت موتور در جهت صحیح پیش از اتصال بار مکانیکی.
• تحویل و بازرسی تابلوهای توزیع برق صنعتی: تطابق ترتیب فازهای ورودی و خروجی با استانداردهای تأسیسات.
• همگام‌سازی ژنراتورها با شبکه برق: اطمینان کامل از هم‌پایه بودن توالی فازها در ترانسفورماتورها و دیزل ژنراتورها.
• عیب‌یابی سریع قطعی فاز (Open Phase): شناسایی خطوط قطع‌شده در کابل‌ها و کلیدهای قدرت بدون نیاز به اندازه‌گیری مجزای هر ولتاژ.
• کارگاه‌های سیم‌پیچی و تعمیرات ماشین‌های الکتریکی: تست سلامت فازها پس از اتمام تعمیرات و سربندی کلاف‌ها.

ویژگی‌های اصلی

• نمایشگر دیسک چرخان مکانیکی: جهت چرخش فازها از طریق چرخش روان دیسک شفاف داخل پنجره دید مشخص می‌شود. چرخش ساعت‌گرد نشان‌دهنده توالی صحیح فازهاست.
• نشانگرهای تشخیص قطعی فاز (Open Phase Checker): سه چراغ مجزا برای فازهای L1، L2 و L3 روی پنل قرار دارد. خاموش بودن هر چراغ نشانه قطعی در فاز مربوطه است.
• بی‌نیازی از باتری داخلی: توان مورد نیاز عملکرد دستگاه مستقیماً از شبکه برق سه‌فاز تأمین می‌گردد.
• کلید فشاری ایمن (Push Button Switch): دستگاه تنها هنگام فشردن کلید فعال می‌شود و با رهاسازی آن جریان بلافاصله قطع می‌گردد.
• پروب‌ها و گیره‌های سوسماری ایزوله: کابل‌های آزمون رنگی و مقاوم برای اتصال سریع به شینه‌ها و پایانه‌های تابلو برق طراحی شده‌اند.
• استاندارد ایمنی بین‌المللی: تطابق کامل با استانداردهای حفاظتی IEC 61010-1 و استاندارد تخصصی توالی فاز IEC 61557-7.

راهنمای استفاده

سنجش توالی فاز با این دستگاه در سه گام ساده صورت می‌پذیرد:

1. اتصال گیره‌ها به خطوط: گیره‌های رنگی را با رعایت ایمنی به خطوط سه‌فاز وصل کنید. رنگ قرمز (L1/R/U)، سفید (L2/S/V) و آبی (L3/T/W) به پایه‌های متناظر وصل می‌شوند.
2. بررسی چراغ‌های فاز باز: کلید فشاری بالای دستگاه را فشار داده و نگه دارید. هر سه چراغ باید روشن باشند. روشن نبودن هر چراغ نشان‌دهنده قطعی فاز در آن سیم است.
3. مشاهده چرخش دیسک: به پنجره شیشه‌ای نگاه کنید. اگر دیسک در جهت عقربه‌های ساعت بچرخد، توالی فاز صحیح است. چرخش پادساعت‌گرد نشانه نادرست بودن توالی است. در این حالت باید جای دو سیم را تغییر دهید.

لوازم جانبی

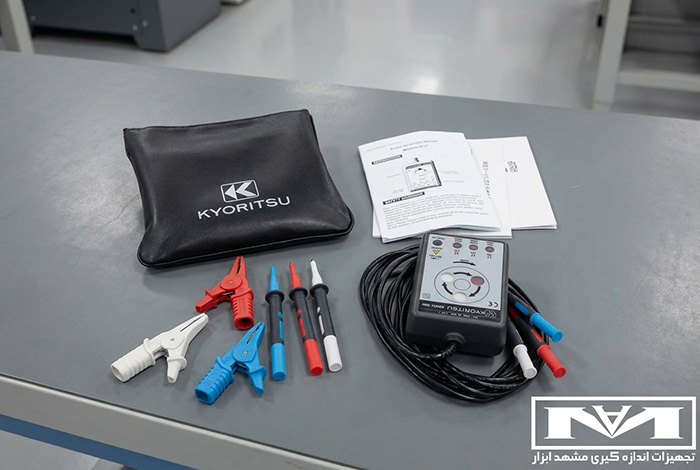

لوازم همراه استاندارد در بسته‌بندی توالی سنج فاز کیوریتسو مدل KYORITSU 8031:

• لیدهای تست رنگی با روکش محافظ و گیره‌های سوسماری ایزوله
• کیف حمل و محافظ اختصاصی مدل نرم
• دفترچه راهنمای جامع محصول
• برگه تست و اطمینان کالیبراسیون کارخانه کیوریتسو ژاپن

تفاوت با مدل‌های مشابه

در بازار تجهیزات اندازه‌گیری، تسترها به دو دسته دیجیتال و مکانیکی دیسکی تفکیک می‌شوند:

• مزیت دیسک چرخان نسبت به مدل‌های الکترونیکی: مدل‌های دارای دیسک مانند KYORITSU 8031 طول عمر فوق‌العاده‌ای دارند. این مدل‌ها به دلیل عملکرد الکترومغناطیسی تحت تأثیر نویزهای هارمونیکی شدید محیط صنعتی قرار نمی‌گیرند.
• عدم نیاز به تعویض باتری: برخلاف مولتی‌مترها و تستر‌های باتری‌خور، دستگاه 8031 هیچ‌گاه با مشکل خوابیدن یا سولفاته شدن باتری مواجه نمی‌شود. این ویژگی آن را همیشه برای کارهای میدانی آماده نگه می‌دارد.

راهنمای خرید

خرید توالی سنج فاز کیوریتسو مدل KYORITSU 8031 به دلیل کیفیت ساخت بالای کشور ژاپن و بدنه مستحکم، یک انتخاب استاندارد برای مهندسان ناظر، مجریان پروژه‌های صنعتی و کارشناسان نگهداری و تعمیرات (نت) است.

برای استعلام قیمت روز، موجودی محصول و دریافت گواهی کالیبراسیون معتبر با کارشناسان فروش مشهد ابزار تماس حاصل فرمایید تا شما را در خرید مناسب‌ترین تجهیزات راهنمایی کنند.

سوالات متداول (FAQ)

آیا توالی سنج فاز کیوریتسو 8031 برای کار به باتری نیاز دارد؟

خیر؛ این دستگاه به باتری داخلی نیاز ندارد و تغذیه عملیاتی خود را به شکل خودکار و مستقیم از خطوط فاز مدار تحت تست دریافت می‌کند.

چرخش پادساعت‌گرد دیسک دستگاه به چه معناست؟

چرخش پادساعت‌گرد نشان‌دهنده معکوس بودن توالی فازهای ورودی است. در این وضعیت، پیش از راه‌اندازی الکتروموتور باید جای دو فاز را در تابلوی برق عوض کنید تا موتور نسوزد یا خلاف جهت نچرخد.

اگر یکی از فازها قطع باشد دیسک دستگاه می‌چرخد؟

خیر؛ اگر هر یک از فازها قطع باشد، چراغ CHECK مربوط به آن فاز خاموش می‌ماند و دیسک دستگاه هیچ چرخشی نخواهد داشت.

آیا این دستگاه توانایی سنجش خطوط تک‌فاز را دارد؟

خیر؛ توالی سنج فاز 8031 برای شبکه‌های سه‌فاز در بازه ولتاژی ۱۱۰ الی ۵۰۰ ولت و فرکانس‌های ۵۰ و ۶۰ هرتز طراحی شده است.
