تستر ولتاژ دو قطبی میگر مدل MEGGER TPT420

توضیحات

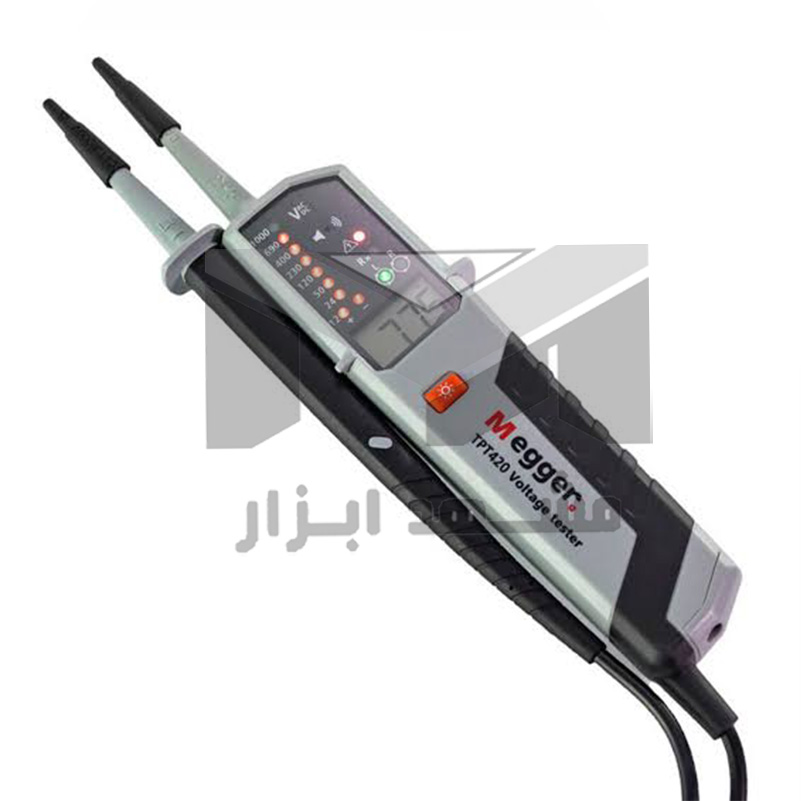

تستر ولتاژ دو قطبی میگر مدل MEGGER TPT420:

تستر ولتاژ میگر TPT420 نسل جدید دتکتورهای ولتاژ دو قطبی (Two-Pole Voltage Tester) از کمپانی نام‌آشنای میگر (Megger) انگلستان است. تکنسین‌های برق صنعتی برای تایید بی‌برقی و بازرسی سیستم‌های توزیع به ابزاری سریع و قابل اعتماد نیاز دارند. این دستگاه با ادغام نمایشگر دیجیتال LCD و چراغ‌های LED پله‌ای، حضور ولتاژ را در کسری از ثانیه گزارش می‌دهد. طراحی ارگونومیک بدنه و وزن سبک، کنترل تستر را در فضاهای فشرده تابلو برق آسان می‌کند.

کاربرد محصول

تستر دو قطبی TPT420 به گونه‌ای طراحی شده است که فراتر از یک فازمتر معمولی عمل کند. مهندسان در صنایع و پروژه‌های زیر از این تجهیز بهره می‌برند:

• صنایع خودروسازی و ماشین‌های الکتریکی: عیب‌یابی خطوط تغذیه باتری پک‌ها و تجهیزات محرکه هیبریدی.
• تابلوهای توزیع و پست‌های فشار ضعیف: بررسی سریع ولتاژ خطوط سه فاز و تشخیص قطبیت مثبت و منفی مدارات DC.
• آزمون‌های پیش از اتصال زمین: اطمینان قطعی از بی‌برق بودن تاسیسات پیش از آغاز تعمیرات و سرویس دوره‌ای.

ویژگی‌های اصلی

تستر ولتاژ میگر TPT420 امکان تست ولتاژ تک‌پل (Single Pole) را در بازه ۱۰۰ تا ۱۰۰۰ ولت AC فراهم می‌سازد. سیستم تشخیص توالی فاز (Phase Rotation) در این مدل به گونه‌ای ساده‌سازی شده است که بدون نیاز به جابجایی ضربدری پروب‌ها، جهت گردش فازهای سه فاز را مشخص می‌کند. علاوه بر این، دستگاه دارای چراغ‌قوه پرنور LED برای روشن کردن نقاط تاریک تابلو و تست پیوستگی (Continuity) تا ۵۰۰ کیلواهم همراه با آلارم صوتی شفاف است.

استانداردهای ایمنی و حفاظت فیزیکی

دستگاه تستر ولتاژ میگر TPT420 بالاترین سطح ایمنی کاتالوگی یعنی CAT IV 1000V را به همراه استاندارد بین‌المللی EN 61243-3 برآورده می‌سازد. بدنه لاستیکی مستحکم این مدل، رتبه حفاظتی IP64 را تامین کرده و نفوذ غبار و قطرات آب را ناممکن می‌کند. در پوشش پروب‌ها نیز استانداردهای GS38 رعایت شده است تا فاصله رسانای عریان به حداکثر ۴ میلی‌متر محدود گردد و از بروز اتصال کوتاه در حین تست جلوگیری شود.

راهنمای استفاده از تستر ولتاژ میگر TPT420

۱. آزمون خودکار پیش از کار: پروب‌ها را به هم متصل کنید تا صحت مدار بیزر و نمایشگر تایید شود.

۲. اندازه‌گیری ولتاژ: پروب‌ها را روی هادی‌های فاز و نول یا دو فاز قرار دهید؛ مقدار ولتاژ بلافاصله روی LCD و ردیف LEDها روشن می‌شود.

۳. تست تک‌پل: پروب اصلی دستگاه را روی هادی مورد نظر قرار دهید تا فازدار بودن خط بدون نیاز به پروب دوم ارزیابی گردد.

۴. بررسی توالی فاز: در سامانه‌های سه فاز، دو پروب را روی دو خط قرار دهید تا فلش گردش فاز (R یا L) وضعیت چرخش را نشان دهد.

لوازم جانبی همراه دستگاه

• تستر ولتاژ دو قطبی میگر TPT420 (پارت نامبر 1013-189)
• روکش‌های محافظ نوک پروب مطابق با الزامات ایمنی GS38
• دو عدد باتری نیم‌قلمی آلکالاین (AAA)
• کیف پارچه‌ای مقاوم و فابریک حمل دستگاه (Pouch)

تفاوت با مدل‌های مشابه

بسیاری از فازمترهای دوبل موجود در بازار به بازه ۶۹۰ یا ۱۰۰۰ ولت DC محدود هستند؛ اما تستر ولتاژ میگر TPT420 با ارتقای دامنه تا ۱۵۰۰ ولت DC، دستگاهی بی‌رقیب برای مزارع خورشیدی محسوب می‌شود. همچنین مزیت حیاتی این مدل عملکرد پیوسته نشانگر خطر حتی در زمان خالی بودن کامل باتری‌ها است که جان اپراتور را در محیط‌های پرخطر حفظ می‌کند.

راهنمای خرید

اگر در تاسیسات حساس صنعتی، سایت‌های PV یا شبکه‌های توزیع برق فعالیت دارید، خرید تستر ولتاژ میگر TPT420 ایمنی قطعی و سرعت عمل تیم شما را تضمین می‌کند. برای اطمینان از اصالت کالا و دریافت هولوگرام فابریک، این دستگاه را با پارت نامبر رسمی 1013-189 از نمایندگی‌های معتبر تامین فرمایید.

سوالات متداول

آیا کار با این تستر باعث پریدن کلید نشتی جریان (RCD) می‌شود؟

خیر؛ جریان عبوری تستر در تست ولتاژ زیر آستانه قطع کلیدهای محافظ جان (RCD/RCBO) قرار دارد و برق مجموعه قطع نمی‌گردد.

تستر TPT420 تا چه میزان ولتاژ DC را اندازه می‌گیرد؟

این تجهیز توانایی اندازه‌گیری ولتاژ مستقیم (DC) را از ۱۲ تا ۱۵۰۰ ولت داراست که آن را برای تست پنل‌های خورشیدی بسیار ایده‌آل می‌سازد.

مزیت کلاهک‌های GS38 همراه پروب‌ها چیست؟

این محافظ‌ها طول نوک فلزی لخت را به کمتر از ۴ میلی‌متر کاهش می‌دهند تا از اتصال کوتاه تصادفی بین شینه‌ها و باس‌بارها جلوگیری شود.
