ویدئو بروسکوپ چیست؟

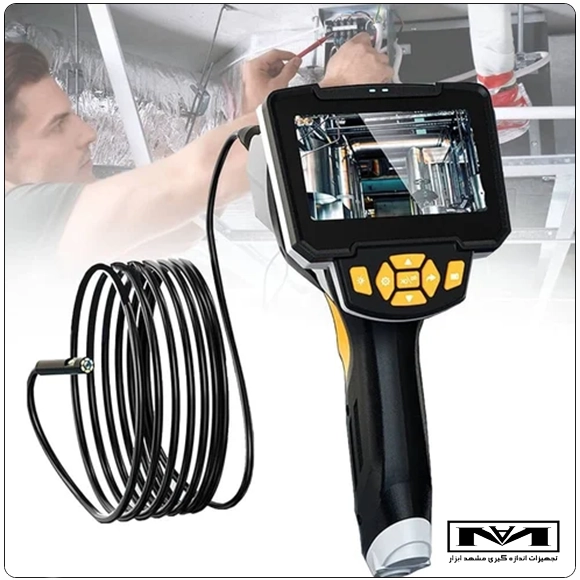

ویدیو بروسکوپ (که گاها با نام ویدئو اسکوپ هم شناخته می شود) دستگاهی است که از یک بدنه با یک نمایشگر بر روی آن و یک کابل با یک دوربین کوچک در انتهای آن، تشکیل شده است. اصول عملکردی ویدیو بروسکوپ بسیار ساده می باشد. تنها کافی است کاربر، کابل را داخل نقطه ای که قصد بازرسی آن را دارد، وارد کرده و به کمک نمایشگر، تصویر زنده ی آن نقطه را مشاهده نماید. این دستگاه از نظر عملکرد شباهت بسیار زیادی به فیبروسکوپ و بروسکوپ های معمولی دارد. تمامی این تجهیزات به تکنسین های فنی این امکان را می دهد که قسمت های درونی مناطق غیر قابل دسترس را مشاهده نمایند. و در نتیجه، منجر به صرفه جویی در وقت و هزینه می گردد.

بروسکوپ چیست؟

ویدیو بروسکوپ ها، مدل هایی پیشرفته و با امکانات بیشتری نسبت به بروسکوپ ها هستند. به عبارت دیگر، بروسکوپ ها، نسل قبلی ویدیوبروسکوپ ها محسوب می شوند. دوربین کابلی بروسکوپ، وارد شیء مورد نظر می گردد و بدون آسیب رساندن، آن شیء را مورد ارزیابی قرار می دهد.

اجزاء بروسکوپ

• کابل تصویربرداری منعطف یا غیر قابل انعطاف
•  منبع نوری برای روشن کردن شیء مورد بازرسی
• سیستم نوری که ممکن است شامل یک سیستم لنز رله، سیستم لنز میله ای، سیستم انتقال فیبر نوری و یک دوربین CCD یا CMOS
• چشمی و یا نمایشگر برای مشاهده ی تصویر

انواع بروسکوپ

1) انعطاف پذیر (فیبروسکوپ)

انواع بروسکوپ های انعطاف پذیر سنتی، شامل مجموعه ای از فیبر های نوری هستند که تصویر را به چندین پیکسل تقسیم می کنند. این دستگاه، همچنین با نام فیبروسکوپ شناخته می شود. و می تواند برای دسترسی به منفذ های اطراف خم لوله ها (مثلا محفظه احتراق یا سیلندر) و به منظور بررسی وضعیت ورودی های هوای فشرده، چک کردن وضعیت پره های توربین و مناطق مهر و موم شده (بدون نیاز به باز کردن و جداسازی موتور) مورد استفاده قرار بگیرد.
بروسکوپ های سنتی منعطف، به دلیل انتقال تصویر از طریق فیبر های نوری، دچار تداخل پیکسلی و پیکسلی شدن تصویر می گردند. کیفیت تصویر بین بروسکوپ های سنتی انعطاف پذیر، در بین مدل های مختلف بسته به تعداد فیبر های نوری استفاده شده و ساختار انتقال تصویر، بسیار متفاوت است.
برخی از بروسکوپ های کابل بلند، شبکه ای از خطوط راهنما را بر روی تصویر و به منظور تشخیص آسان محل دقیق عیوب به کاربر نمایش می دهند.
در خصوص بروسکوپ های انعطاف پذیر، اجزای مکانیسم مفصلی (اجزایی که سبب منعطف شدن کابل می گردند)، محدوده ی مفصل ها، زاویه دید و میدان دید لنز، همگی فاکتور های مهمی هستند. محتوای فیبر درون کابل منعطف، برای ارائه ی بالاترین وضوح ممکن به کاربر نقشی مهم دارد.
حداقل تراکم پیکسلی این تجهیز، 10,000 پیکسل است. در حالی که برای گرفتن تصاویر بهتر با تراکم پیکسلی بین15,000 تا 22,000 به تعداد فیبر های بیشتر و در نتیجه به بروسکوپی با کابلی به مراتب قطور تر نیاز است.
قابلیت کنترل نور در انتهای کابل، به کاربر بروسکوپ اجازه می دهد تا تنظیماتی را انجام دهد که نهایتا می تواند وضوح فیلم یا تصاویر را تا حد زیادی بهبود بخشد.

2) غیرقابل انعطاف

بروسکوپ های غیرقابل انعطاف، مشابه فیبروبروسکوپ ها اند. اما عموما تصاویری با کیفیتی به مراتب بالاتر ارائه می دهند و قیمت مقرون به صرفه تری نسبت به فیبروبروسکوپ ها دارند.
محدودیت اصلی بروسکوپ های غیرقابل انعطاف، این است که استفاده از آن ها تنها برای دسترسی به نقاطی امکان پذیر است که در یک خط مستقیم قرار دارند (استفاده از این بروسکوپ ها در لوله های دارای خم امکان پذیر نیست). این مساله، همیشه یک محدودیت محسوب نمی شود. چرا که بروسکوپ های غیرقابل انعطاف برای استفاده در مواردی به خصوص مناسب تر هستند. مواردی اعم از:

• بازرسی سیلندر های خودرو
• انژکتور های سوخت
• بدنه منیفلد هیدرولیک
• اسلحه سازی

معیار های انتخاب بروسکوپ، معمولا وضوح تصویر و قدرت دسترسی به منطقه ی مدنظر است. بین دو بروسکوپ با کیفیت یکسان، بروسکوپ غیرقابل انعطافی تصویر بهتری را می دهد که قطر بزرگ تری داشته باشد. (به شرط آن که در لوله ی مدنظر جای بگیرد)
انواع سیستم های نوری (اپتیکال) در بروسکوپ های غیر قابل انعطاف :
1. لنز های میله ای هارولد هاپکینز
2. آکروماتیک های دابلت (دوتایی)
3. لنز های میله ای شاخص گرادیان

برای بروسکوپ هایی با کابل قطور (بالاتر از 12 mm)، آکروماتیک های دابلت (دوتایی) مناسب اند. اما با کاهش قطر کابل بروسکوپ، طراحی لنز های میله ای هارولد هاپکینز و لنز های میله ای شاخص گرادیان، تصویری با کیفیت تر را ارائه می کند. همچنین برای بروسکوپ هایی با قطر کابل بسیار کم (کم تر از 3 mm)، لنز های میله ای شاخص گرادیان عملکرد بهتری دارند.

مقایسه ویدئو بروسکوپ با بروسکوپ

ویدئو بروسکوپ ها ممکن است غیرقابل انعطاف و یا انعطاف پذیر باشند. این تجهیز، تصویر ویدیویی را بدون نیاز به استفاده از کابل های فیبر نوری و به صورت دیستال (دور از مبدا) از لنز به بدنه ی دستگاه می فرستد. تصویر نهایی بر روی نمایشگر LDC قابل مشاهده خواهد بود.
کیفیت تصویر بالاتر، قابلیت عکس برداری و فیلم برداری و همچنین مفصل بندی بودن پراب دستگاه، همگی از دلایلی اند که تکنسین ها و بازرس های کنترل کیفی، استفاده از ویدیوبروسکوپ را به استفاده از فیبروسکوپ های غیرقابل انعطاف ترجیح می دهند.

ویدئو بروسکوپ صنعتی و یا دوربین بازرسی، شباهت بسیار زیادی به بروسکوپ های انعطاف پذیر دارد. اما دارای یک دوربین فیلمبرداری مینیاتوری در انتهای کابل انعطاف پذیر است. همچنین انتهای این کابل، دارای منبع نوری است که به کاربر امکان ضبط ویدیو و گرفتن عکس های با کیفیت در اعماق تجهیزات مورد بازرسی (مناطقی مانند موتور ماشین که نور محیط به آن جا نفوذ نمی کند) را می دهد.
وجود قابلیت ضبط ویدیو و گرفتن عکس های با کیفیت، مزیتی بزرگ برای بررسی ثانویه محل مورد نظر می باشد.

نمایشگر روی بدنه ی دستگاه تصویر زنده را به کاربر نمایش می دهد. همچنین در برخی از مدل های پیشرفته، امکان تغییر جهت نمایش به وسیله یک جوی استیک (اهرم کوچک) وجود دارد.
از آن جایی که در ویدیو بروسکوپ ها به جای یک سیستم انتقال اطلاعات تصویری از طریق فیبر نوری (که در بروسکوپ های سنتی شاهد آن هستیم)، از یک کابل الکتریکی ارزان قیمت استفاده می شود، بنابراین ویدیو بروسکوپ ها در عین وضوح تصویری بالاتر (بسته به کیفیت و مشخصات فنی دوربین به کار رفته)، قیمتی بسیار مقرون به صرفه تر دارند.

محدوده ی قیمتی ویدیو بروسکوپ ها با کابل های انتقال تصویر بلند، بسته به کیفیت ساخت، قابلیت ها و مشخصات فنی چیزی در حدود 8.000 تا 50.000 دلار است.
از سال 2012 تعدادی از تولیدکنندگان شروع به ساخت و معرفی ویدیو بروسکوپ هایی با نمایشگر های 3 اینچی (75 میلیمتری) و با وضوح 320×240 پیکسلی با حدود قیمتی بین 100 تا 400 دلار کردند که برای برخی از استفاده های جزئی مناسب اند.

در بسیاری از ویدیو بروسکوپ ها، دوربین فیلمبرداری و کابل منعطف ، ضدآب هستند و قابلیت تصویربرداری زیر آب را دارند.
مدل های جدید تر، قابلیت های پیشرفته تری دارند. اعم از :

• وضوح تصویری بالاتر
• میزان روشنایی قابل تنظیم
• قابلیت جایگزین کردن صفحه نمایش دستگاه با صفحه نمایش بزرگتر (مثلا صفحه نمایش لپ تاپ) با کابل USB

مدل های اسباب بازی این تجهیز که برای سرگرمی طراحی شده است، قیمتی در حدود 10 دلار دارد.

نحوه ی انتقال و نمایش تصویر

ویدئوسکوپ:
ویدئو بروسکوپ (ویدئوسکوپ)، معمولا از سنسور دوربین CCD یا CMOS که در نوک دستگاه قرار دارد، برای تولید تصویری استفاده می کند که به یک دستگاه نمایش خارجی مانند LDC منتقل می شود.

فیبروسکوپ:
فیبروسکوپ از سیستم انتقال تصویر به وسیله ی فیبر نوری برای انتقال تصویر از عدسی شیئی به عدسی رله استفاده میکند. تصویر خروجی را می توان از طریق یک چشمی مشاهده کرد و یا به وسیله ی یک آداپتور، تصویر را به صورت زنده روی دوربین CCD مشاهده کرد.

بروسکوپ غیرقابل انعطاف:
بروسکوپ از یک سیستم لنزی برای انتقال تصویر از شیء به عدسی رله استفاده می کند. تصویر خروجی از این نوع بروسکوپ را هم می توان از طریق یک چشمی مشاهده کرد و یا به وسیله ی یک آداپتور، تصویر را به صورت زنده روی دوربین CCD مشاهده کرد.

پیشرفت های اخیر

ویدیو:
دوربین های CCD، ساخت ویدیو بروسکوپ های صنعتی با وضوح بالا را امکان پذیر کرده اند. CCD ها به صورت کلی، بازرسی بروسکوپی بهتری را نسبت به فیبروسکوپ ها یا بروسکوپ های منعطف رقم می زنند. امروزه ویدئو بروسکوپ ها برای اغلب بازرسی های بروسکوپی استفاده می شوند. به جز مواردی که دسترسی به نقطه ی مورد بازرسی خیلی محدود باشد که در این موارد نیاز به استفاده از فیبروسکوپ هایی با قطر کابل نازک است.

سنجش:
در سال های اخیر، ویدیو بروسکوپ ها برای سنجش عیوب کوچک پیکربندی (کانفیگ) شده اند. این پیشرفت، در زمینه ی بازرسی توربین های هواپیما می تواند منجر به استفاده طولانی و مفیدتر از توربین ها، نسبت به سال های گذشته شود.

CMOS:
نیمه رسانا های اکسید فلزی (CMOS)، به سرعت به یکی از اجزاء مقرون به صرفه در ویدیو بروسکوپ ها تبدیل شده اند و به سیستم های پیشرفته اجازه می دهند تنها با چند صد دلار در دسترس باشند.
ویدیو بروسکوپ هایی که از سنسور CMOS استفاده می کنند، هنوز وضوح تصویر (کیفیت) مشابه بروسکوپ های CCD را ندارند، اما این اختلاف به سرعت در حال کم شدن است.

کاربرد های ذستگاه:

ویدیو بروسکوپ های صنعتی، برای بازرسی غیر مخرب (NDT) سیستم ها و تجهیزات استفاده می شود. بررسی وضعیت، کیفیت و امنیت قطعات ساخته شده، اجرای قوانین مبارزه با قاچاق، ماموریت های امنیتی و محافظتی، همه و همه از کاربرد های این تجهیز می باشد.

بازرسی های رایج شامل مشاهده ی داخلی موارد زیر است:

• موتور توربین ها
• موتور های احتراق داخلی
• لوله ها
• بررسی سیم کشی های عمقی
• صنایع کشتی سازی
• لوله های مبدل حرارتی
• جعبه دنده ها
• بررسی کیفی قبل از عرضه محصولات
• بازیابی اشیاء خارجی
• قطعات قالب
• مکانیک
• نظارت میدانی بدنه هواپیما
• بازرسی های امنیتی در مرز ها
• قطعات ساخته شده یا ماشین کاری شده

اجزاء ویدئو بروسکوپ

• بدنه ی دستگاه
• نمایشگر
• پورت اتصال کابل به بدنه
• کابل
• دوربین مینیاتوری
• چراغ قوه

امکانات ویژه در برخی از ویدئوبروسکوپ های حرفه ای

•  حرکت دادن کابل به صورت کنترل از راه دور
•  استفاده از ویدیوبروسکوپ در آب و سایر مایعات
• داشتن گیره و یا قلاب برای رفع برخی از عیوب در منطقه ی مدنظر
•  قابلیت طولانی شدن کابل با استفاده از یک مبدل
• ارائه تصویر حرارتی
• قابلیت زوم

طریقه استفاده از این محصول:

استفاده از ویدیو بروسکوپ های معمولی (ویدئو بروسکوپ هایی که قابلیت های پیشرفته ای ندارند) برای افرادی که تجربه ی استفاده از تجهیزات صنعتی را دارند، بسیار آسان است. به طوری که با مطالعه ی رابط کاربری موجود در دفترچه ی راهنمای دستگاه، به راحتی می توانند بازرسی های خود را به انجام برسانند.
مراحل استفاده از این تجهیز به شکل زیر است :
1) روشن کردن دستگاه و انجام پیکربندی اولیه (میزان روشنایی، جهت دید، رزولوشن، چراغ قوه و…)
2) باز کردن کابل دوربین
3) قرار دادن کابل در محل مورد بازرسی و انجام تست

شرایط نگهداری

• ویدیو بروسکوپ هایی که ضدآب و ضد گرد و خاک نیستند، می بایست در شرایط محیطی قرار گیرند که رطوبت و گرد و خاک محیط به آن ها آسیب وارد نکند
• به جز طیف کوچکی از ویدئو بروسکوپ ها که در شرایط سخت دمایی به کار می روند، سایر موارد می بایست در محدوده ی دمایی نرمال استفاده شوند.
• نوک کابل که دوربین مینیاتوری بر روی آن قرار دارد، می بایست با دقت و به دور از ضربه نگه داری شود. آسیب دیدن دوربین، هزینه ی تعمیرات بسیار بالایی در بر خواهد داشت.
• خم کردن بیش از اندازه ی کابل دوربین، ممکن است به سیستم انتقال تصویر آسیب اساسی وارد کند. لذا باید از خم کردن و پیچ دادن کابل دوربین اکیدا پرهیز شود.
• محل اتصال کابل به بدنه ی ویدیوبروسکوپ از حساس ترین قسمت های این تجهیز می باشد که مطلقا نباید به آن فشار وارد کرد.

کمپانی های مطرحِ تولید کننده ی ویدیو بروسکوپ

المپیوس:

المپیوس یکی از بزرگ ترین و شناخته شده ترین کمپانی های آمریکایی در زمینه ی ساخت انواع ویدئو بروسکوپ های فوق پیشرفته است. این کمپانی در سال 1919 میلادی آغاز به کار کرد. به علت دقت و حساسیت بالای تجهیزات تولید شده توسط این کمپانی، و قابلیت های فوق العاده کارامد، قیمت نهایی محصولات این کمپانی ه طور چشمگیری بالا است.

المپیا:

المپیا یکی از برند های آلمانی تولید کننده ی ویدئو بروسکوپ می باشد که از سال 2008 شروع به فعالیت کرده است. تجهیزات این کمپانی علاوه بر کیفیت بالا، قیمتی بسیار مقرون به صرفه دارند.

اکستک:

کمپانی اکستک از سال 1971 در آمریکا و به صورت تخصصی در زمینه ی تجهیزات عیب یابی آغاز به کار کرد. از عمده تجهیزاتی که این شرکت مبادرت به تولید و فروش آن می کند، ویدیو بروسکوپ های حرفه ای است.

فلیر:

کمپانی فلیر در اواخر دهه ی 1980 میلادی شروع به فعالیت کرد. این کمپانی اکنون به نام تله داین فلیر فعالیت می کند و سازنده ی تجهیزات فوق العاده حساس و دقیق در زمینه ی تسلیحاتی، نظامی و مهندسی است. ویدیو بروسکوپ های تولید شده توسط این شرکت از کیفیت ساخت بالایی برخوردارند.

سی ای ام:

کمپانی چینی سی ای ام که در سال 1991 آغاز به فعالیت نمود، در زمینه ی تولید تجهیزات ابزار دقیق با قیمت هایی مقرون به صرفه، فعالیت می کند. ویدئو بروسکوپ های این کمپانی نسبت به رقبای نام برده شده کیفیت ساخت پایین تری دارند اما به همین نسبت با قیمت بسیار پایین تری هم به فروش می رسند.

فلوک:

برند فلوک از برند های نام آشنا در بین تکنسین ها و مهندسان می باشد. کمپانی فلوک در زمینه ی تجهیزات فوق العاده حرفه ای و خاص ابزار دقیق فعالیت می کند. کیفیت بالای محصولات فلوک و لوازم جانبی های همراه تجهیزات، این کمپانی آمریکایی را به یکی از بزرگ ترین فروشندگان تجهیزات مهندسی بدل کرده است. ویدیو بروسکوپ های فلوک نیز از این قاعده مستثنی نیتسند و کیفیت بالای آن ها، قیمت نجومی آن را توجیه می کند.

کدام ویدیو بروسکوپ را بخرم؟

از آن جایی که انواع بسیار گوناگونی از ویدیو بروسکوپ ها وجود دارد، و از نظر قیمتی هم شاهد بازه بسیار گسترده ای از قیمت های مقرون به صرفه تا قیمت های نجومی هستیم. لذا اکیدا توصیه می شود برای تهیه ویدئو بروسکوپ مدنظر خود، با مشاوران متخصص در این زمینه در ارتباط باشید. زیرا در صورت داشتن اطلاعات نادرست و یا ناقص، ممکن است هزینه ای که برای خرید ویدیو بروسکوپ میکنید، بسیار بیشتر از نیاز شما باشد و یا بالعکس، ممکن است ویدیو بروسکوپی خریداری کنید که از نظر عملکردی، با کار شما در تضاد باشد.
