عیب یاب التراسونیک؛ چشم بینای صنعت در تشخیص عیوب پنهان

در دنیای پیچیده و حساس صنایع مدرن، تضمین یکپارچگی و استحکام مواد و قطعات فلزی، پلاستیکی، کامپوزیتی و حتی بتنی، امری حیاتی است. کوچکترین ترک، حفره، ناپیوستگی یا تغییری در ساختار داخلی مواد می‌تواند منجر به شکست فاجعه‌بار، هزینه‌های هنگفت و خطرات جانی شود. در این میان، دستگاه‌های عیب یاب التراسونیک (Ultrasonic Flaw Detector – UFD) به عنوان ابزاری پیشرفته و غیرمخرب، نقش حیاتی در شناسایی و ارزیابی این عیوب پنهان ایفا می‌کنند. این دستگاه‌ها با ارسال امواج صوتی با فرکانس بالا به درون ماده و تحلیل امواج بازتابی، قادر به تشخیص دقیق محل، اندازه و نوع عیوب داخلی هستند، بدون آنکه نیازی به تخریب یا آسیب رساندن به قطعه باشد. از صنایع نفت و گاز، پتروشیمی، هوافضا، خودروسازی، تا سازه‌های فلزی عظیم و تولیدات صنعتی، عیب یاب‌های التراسونیک ابزارهایی ضروری برای بازرسی، کنترل کیفیت و اطمینان از ایمنی به شمار می‌روند.

اهمیت و ضرورت استفاده از عیب یاب التراسونیک در صنایع

اهمیت استفاده از عیب یاب‌های التراسونیک در صنایع مختلف را نمی‌توان نادیده گرفت. در صنایعی مانند نفت و گاز، خطوط لوله، مخازن تحت فشار و اجزای حیاتی موتورها باید به طور مداوم از نظر وجود ترک‌های ناشی از خوردگی، تنش یا عیوب جوشکاری بازرسی شوند. در صنعت هوافضا، حتی کوچکترین حفره یا ترک در اجزای موتور یا بدنه هواپیما می‌تواند پیامدهای مرگباری داشته باشد. در صنعت خودروسازی، تست قطعات حیاتی موتور، سیستم تعلیق و بدنه با استفاده از این دستگاه‌ها، ایمنی خودرو را تضمین می‌کند. در صنعت تولید، عیب یاب‌های التراسونیک برای کنترل کیفیت مواد اولیه (مانند شمش‌ها یا ورق‌ها)، بررسی اتصالات جوشی، و ارزیابی ضخامت قطعات (که در بخش قبل به آن پرداختیم) کاربرد گسترده‌ای دارند. عدم شناسایی به موقع این عیوب می‌تواند منجر به:

• شکست ناگهانی قطعات: و بروز حوادث صنعتی و زیان‌های جانی و مالی.
• کاهش عمر مفید تجهیزات: به دلیل پیشرفت خوردگی یا ترک‌ها.
• افزایش هزینه‌های نگهداری و تعمیرات: به دلیل نیاز به تعویض قطعات یا تعمیرات اساسی.
• عدم انطباق با استانداردها: و مشکلات در گواهینامه‌ها و بازرسی‌های فنی.
• اتلاف مواد اولیه: در صورت تولید قطعات معیوب.

عیب یابی التراسونیک؛ اصول کار و مفاهیم کلیدی

اصول کار عیب یاب‌های التراسونیک بر پایه ارسال و دریافت امواج صوتی با فرکانس بالا (معمولاً بین ۰.۵ تا ۲۰ مگاهرتز) استوار است. فرآیند به شرح زیر است:

1. تولید موج صوتی: دستگاه اصلی (Main Unit) سیگنال الکتریکی را به یک مبدل پیزوالکتریک (Piezoelectric Transducer) یا پروب (Probe) ارسال می‌کند. این مبدل، سیگنال الکتریکی را به امواج مکانیکی (صوتی) با فرکانس بالا تبدیل می‌کند.
2. ورود موج به ماده: پروب، که معمولاً با استفاده از یک ماده واسط (Couplant) به سطح قطعه متصل شده است، امواج صوتی را به درون ماده هدایت می‌کند.
3. انتشار موج و برخورد با ناپیوستگی‌ها: امواج صوتی در ماده منتشر شده و در خط مستقیم حرکت می‌کنند. زمانی که این امواج به یک ناپیوستگی (عیب) مانند ترک، حفره، تخلخل، یا فصل مشترک دو ماده با خواص صوتی متفاوت برخورد می‌کنند، بخشی از انرژی موج بازتاب شده و به سمت پروب بازمی‌گردد (Echo). همچنین، امواج می‌توانند از مرز انتهایی قطعه نیز بازتاب شوند (Backwall Echo).
4. دریافت امواج بازتابی: پروب، امواج بازتابی را دریافت کرده و آن‌ها را مجدداً به سیگنال الکتریکی تبدیل می‌کند.
5. پردازش و نمایش سیگنال: دستگاه اصلی، سیگنال‌های الکتریکی دریافتی را تقویت، پردازش و بر روی صفحه نمایش خود به صورت یک نمودار زمان-دامنه (A-Scan) نمایش می‌دهد. در این نمودار، محور افقی زمان (یا فاصله) و محور عمودی دامنه (شدت) موج بازتابی را نشان می‌دهد. اپراتور با تحلیل ارتفاع، زمان و شکل پالس‌های دریافتی، قادر به شناسایی و موقعیت‌یابی عیوب خواهد بود.

مفاهیم کلیدی در عیب یابی التراسونیک:

• فرکانس (Frequency): تعداد نوسانات موج در ثانیه (Hz یا MHz). فرکانس‌های بالاتر قدرت تفکیک (Resolution) بیشتری دارند اما عمق نفوذ کمتری دارند.
• طول موج (Wavelength): فاصله بین دو قله متوالی موج. طول موج با فرکانس نسبت عکس دارد.
• سرعت صوت (Velocity): سرعت انتشار امواج صوتی در ماده. این سرعت به خواص فیزیکی ماده (چگالی، مدول الاستیسیته) بستگی دارد و برای محاسبه فاصله و ضخامت ضروری است.
• کوپلانت (Couplant): ماده‌ای (مانند ژل، گلیسیرین) که برای حذف هوای بین پروب و سطح قطعه و اطمینان از انتقال موثر امواج صوتی استفاده می‌شود.
• پروب (Transducer/Probe): قطعه‌ای که امواج صوتی را تولید و دریافت می‌کند. پروب‌ها بر اساس نوع استفاده (زاویه‌دار، مستقیم، دوتایی) و فرکانس طبقه‌بندی می‌شوند.
• A-Scan: نمایش گرافیکی دامنه سیگنال بازتابی بر حسب زمان (یا فاصله)، که اطلاعات اصلی درباره عیوب را نشان می‌دهد.
• B-Scan: نمایش مقطعی از قطعه که در آن، امواج صوتی از بالا به پایین ارسال شده و بازتاب‌ها در یک صفحه دو بعدی نمایش داده می‌شوند.
• C-Scan: نمایش صفحه ای از قطعه که موقعیت عیوب با شدت رنگ متفاوت نشان داده می‌شود، که برای نگاشت و موقعیت‌یابی دقیق عیوب بسیار مفید است.

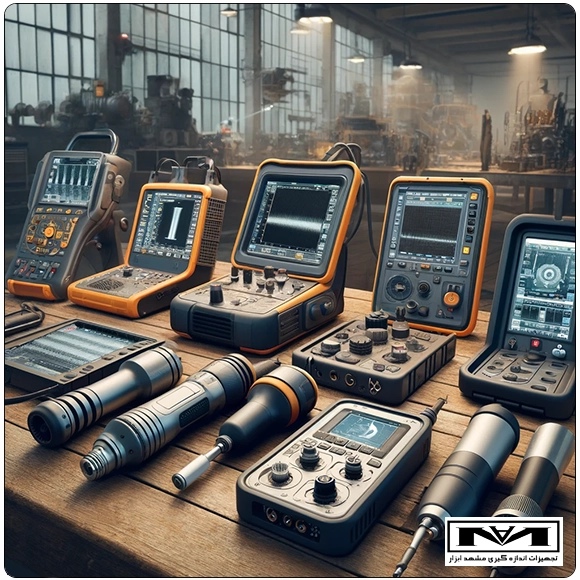

انواع عیب یاب التراسونیک

دستگاه‌های عیب یاب التراسونیک بر اساس قابلیت‌ها، طراحی و تکنولوژی به دسته‌های مختلفی تقسیم می‌شوند:

۱. عیب یاب‌های آنالوگ (Analog Flaw Detectors)

این مدل‌های قدیمی‌تر، نتایج را به صورت آنالوگ نمایش می‌دادند و قابلیت‌های محدودی داشتند. امروزه کمتر مورد استفاده قرار می‌گیرند.

۲. عیب یاب‌های دیجیتال (Digital Flaw Detectors)

این دستگاه‌ها رایج‌ترین نوع هستند و نتایج را به صورت دیجیتال و با وضوح بالا روی صفحه نمایش LCD یا TFT نشان می‌دهند. قابلیت‌های پیشرفته‌ای مانند ذخیره داده، اتصال به کامپیوتر، حالت‌های مختلف نمایش (A-Scan, B-Scan, C-Scan)، و توابع خودکار کالیبراسیون در این مدل‌ها وجود دارد.

۳. عیب یاب‌های دیجیتال با قابلیت TOFD (Time-of-Flight Diffraction)

این تکنیک پیشرفته، که در دستگاه‌های جدیدتر پیاده‌سازی شده، با اندازه‌گیری زمان رسیدن امواج پراکنده شده از لبه‌های عیب، قادر به اندازه‌گیری دقیق ابعاد عیوب (ارتفاع) است، حتی برای عیوبی که ساختار سطحی منظمی ندارند. TOFD برای ارزیابی عیوب جوشکاری بسیار دقیق و کارآمد است.

۴. عیب یاب‌های آرایه فازی (Phased Array Ultrasonic Testing – PAUT)

این دستگاه‌ها از پروب‌های ویژه‌ای استفاده می‌کنند که از تعداد زیادی المان پیزوالکتریک کوچک تشکیل شده‌اند. با کنترل زمان‌بندی تحریک این المان‌ها، می‌توان پرتوهای صوتی را به صورت الکترونیکی هدایت، فوکوس و اسکن کرد. PAUT قابلیت ایجاد تصاویر مقطعی با کیفیت بسیار بالا (مانند B-Scan و C-Scan) و همچنین امکان اسکن سریع و پوشش نواحی پیچیده را فراهم می‌کند. این تکنولوژی در حال تبدیل شدن به استاندارد در بسیاری از صنایع پیشرفته است.

۵. عیب یاب‌های رادیوگرافی کامپیوتری (Computed Radiography – CR) و دیجیتال (Digital Radiography – DR)

این تکنولوژی‌ها هرچند مبتنی بر امواج صوتی نیستند، اما به عنوان روش‌های غیرمخرب دیگر برای شناسایی عیوب داخلی شناخته می‌شوند. (این مورد بیشتر برای تمایز و ارائه تصویر جامع‌تر ذکر شده و ارتباط مستقیمی با عیب یاب التراسونیک ندارد).

۶. ضخامت سنج‌های التراسونیک (Ultrasonic Thickness Gauges)

این دستگاه‌ها که در بخش قبلی به آن‌ها اشاره شد، در واقع نوعی از دستگاه‌های مبتنی بر امواج التراسونیک هستند که به طور خاص برای اندازه‌گیری ضخامت مواد طراحی شده‌اند، اما اصول کاری مشابهی با عیب یاب‌های التراسونیک دارند.

کاربردهای تخصصی عیب یاب التراسونیک در صنایع کلیدی

• صنایع نفت، گاز و پتروشیمی: بازرسی خطوط لوله، مخازن ذخیره‌سازی، مبدل‌های حرارتی، برج‌های تقطیر، و قطعات توربین‌ها برای شناسایی ترک‌های خوردگی، حفره‌ها، و ضخامت جداره.
• صنایع هوافضا: بازرسی اجزای موتور هواپیما، بدنه، بال‌ها و چرخ‌های فرود برای یافتن ترک‌های ریز، تخلخل و عیوب مواد کامپوزیتی.
• صنایع خودروسازی: کنترل کیفیت قطعات ریخته‌گری (مانند بلوک موتور، سرسیلندر)، قطعات آهنگری (مانند میل لنگ)، و اتصالات جوشی شاسی و بدنه.
• صنایع فولاد و فلزات: بازرسی شمش‌ها، ورق‌ها، لوله‌ها و پروفیل‌های فولادی برای شناسایی ناپیوستگی‌های داخلی، ترک‌ها و ناخالصی‌ها. کنترل کیفیت اتصالات جوشی در سازه‌های فلزی.
• صنایع نیروگاهی: بازرسی پره‌های توربین، دیگ‌های بخار، و سایر اجزای حیاتی برای اطمینان از عدم وجود ترک و خوردگی.
• صنایع ساخت و ساز: ارزیابی کیفیت بتن، بازرسی میلگردها، و شناسایی عیوب در اتصالات جوشی سازه‌های فلزی.
• صنایع دریایی: بازرسی بدنه کشتی‌ها، سکوهای نفتی و سازه‌های دریایی در برابر خوردگی و ترک.

راهنمای انتخاب عیب یاب التراسونیک مناسب

انتخاب دستگاه مناسب، نیازمند در نظر گرفتن فاکتورهای متعددی است:

• نوع ماده و ضخامت: جنس قطعه (فولاد، آلومینیوم، کامپوزیت، پلاستیک) و محدوده ضخامت مورد نظر، نوع پروب و فرکانس مناسب را تعیین می‌کند.
• نوع عیوب مورد انتظار: آیا عیوب سطحی، زیرسطحی، ترک‌های ریز، تخلخل یا عیوب هندسی مد نظر است؟ برای عیوب جوشکاری، تکنیک‌های TOFD و PAUT ارجحیت دارند.
• استانداردها و کدها: الزامات استانداردهای صنعتی (مانند API, ASME, ISO) باید در انتخاب دستگاه و روش بازرسی رعایت شوند.
• قابلیت‌های دستگاه: نیاز به نمایش A-Scan، B-Scan، C-Scan، TOFD، PAUT، قابلیت ذخیره داده، دقت اندازه‌گیری، و مقاومت دستگاه در برابر شرایط محیطی (مانند دما، گرد و غبار) باید بررسی شود.
• سهولت کاربری: رابط کاربری دستگاه، وزن، ارگونومی و باتری دستگاه از عوامل مهم در انتخاب هستند، به ویژه برای بازرسی‌های میدانی.
• بودجه: دستگاه‌های PAUT و TOFD معمولاً گران‌تر از عیب یاب‌های دیجیتال استاندارد هستند.

مزایای استفاده از عیب یاب التراسونیک

• غیرمخرب بودن: بدون آسیب رساندن به قطعه، اطلاعات دقیقی از وضعیت داخلی آن ارائه می‌دهد.
• حساسیت بالا: قابلیت تشخیص عیوب بسیار کوچک و ریز (مانند ترک‌های میکروسکوپی) را دارد.
• قدرت نفوذ بالا: امواج التراسونیک می‌توانند تا عمق قابل توجهی در مواد نفوذ کنند (بسته به فرکانس و جنس ماده).
• موقعیت‌یابی دقیق عیوب: قابلیت تعیین محل دقیق، عمق و اندازه عیوب را فراهم می‌آورد.
• قابلیت استفاده در انواع مواد: فلزات، پلاستیک‌ها، کامپوزیت‌ها، بتن و …
• سرعت بالا: بازرسی با دستگاه‌های التراسونیک نسبتاً سریع انجام می‌شود.
• مقرون به صرفه بودن: در مقایسه با برخی روش‌های دیگر (مانند رادیوگرافی)، هزینه کلی استفاده کمتر است (عدم نیاز به تجهیزات ایمنی پیچیده، مواد مصرفی شیمیایی و …).

چالش‌ها و محدودیت‌های عیب یابی التراسونیک

• نیاز به سطح صاف و تمیز: برای اتصال صحیح پروب و انتقال امواج، سطح قطعه باید تا حد امکان صاف و عاری از زنگار، رنگ یا آلودگی باشد.
• وابستگی به کوپلانت: وجود کوپلانت برای انتقال امواج ضروری است.
• پیچیدگی هندسی: بازرسی قطعات با هندسه پیچیده (مانند سطوح منحنی، سوراخ‌ها) می‌تواند دشوار باشد و نیاز به پروب‌های تخصصی دارد.
• تفسیر نتایج: تفسیر دقیق نمودارهای A-Scan و تمایز بین عیوب واقعی و سیگنال‌های کاذب، نیازمند اپراتور ماهر و آموزش دیده است.
• عدم قابلیت تشخیص عیوب سطحی: این روش عمدتاً برای شناسایی عیوب داخلی یا عیوبی که تا حدی به سطح نزدیک هستند، کاربرد دارد.
• تأثیر خواص ماده: تغییرات در خواص ماده (مانند ساختار دانه‌بندی، دما) می‌تواند بر سرعت صوت و در نتیجه بر دقت اندازه‌گیری تأثیر بگذارد.

برترین برندهای جهانی تولید کننده عیب یاب التراسونیک

بازار جهانی عیب یاب‌های التراسونیک شاهد حضور برندهای بسیار قوی و نوآور است که هر کدام با ارائه فناوری‌های پیشرفته، استانداردهای این صنعت را ارتقا داده‌اند. برخی از برجسته‌ترین این برندها عبارتند از:

• Olympus (ژاپن): بدون شک یکی از پیشروترین شرکت‌ها در زمینه تکنولوژی التراسونیک، با ارائه طیف گسترده‌ای از عیب یاب‌های دیجیتال، TOFD، و PAUT که در صنایع مختلف کاربرد فراوان دارند.
• GE Inspection Technologies (Eddyfi Technologies) (آمریکا/کانادا): این شرکت با برندهایی مانند Krautkramer، سابقه‌ای طولانی و درخشان در تولید عیب یاب‌های التراسونیک دارد و محصولات نوآورانه‌ای در زمینه PAUT و TOFD ارائه می‌دهد.
• Baker Hughes (Waygate Technologies / formerly GE Inspection Technologies): این شرکت نیز یکی از بازیگران اصلی در صنعت بازرسی غیرمخرب است و محصولات پیشرفته‌ای در زمینه التراسونیک ارائه می‌کند.
• Sonatest (بریتانیا): متخصص در تولید عیب یاب‌های التراسونیک و تجهیزات مرتبط، با تمرکز بر کیفیت و قابلیت اطمینان.
• NDT Systems (آمریکا): تولیدکننده انواع عیب یاب‌های التراسونیک، ضخامت سنج‌ها و تجهیزات بازرسی.
• SIUI (Shantou Institute of Ultrasonic Instruments) (چین): یکی از بزرگترین تولیدکنندگان تجهیزات NDT در چین، با ارائه دستگاه‌های التراسونیک با کیفیت و قیمت رقابتی.
• Elcometer (بریتانیا): در کنار تخصص اصلی خود در اندازه‌گیری پوشش، مدل‌هایی از ضخامت سنج و عیب یاب التراسونیک را نیز عرضه می‌کند.
• Dakota Ultrasonics (آمریکا): تمرکز بر ضخامت سنج‌ها و عیب یاب‌های التراسونیک پرتابل با طراحی مقاوم و کاربری آسان.

برندهای پرفروش و پرمشتری عیب یاب التراسونیک در بازار ایران

در ایران، با توجه به گستردگی صنایع نفت، گاز، پتروشیمی، فولاد و نیروگاهی، تقاضا برای دستگاه‌های عیب یاب التراسونیک بسیار بالا است. برندهای زیر از جمله محبوب‌ترین و پرفروش‌ترین‌ها در بازار ایران محسوب می‌شوند:

• Olympus: به دلیل کیفیت ساخت، دقت بالا و پشتیبانی فنی مناسب، انتخاب اول بسیاری از شرکت‌های بزرگ صنعتی است.
• GE Inspection Technologies / Krautkramer: این برندها نیز به دلیل سابقه و کیفیت درخشان، جایگاه ویژه‌ای در میان متخصصان بازرسی دارند.
• SIUI: با توجه به قیمت رقابتی و کیفیت قابل قبول، توانسته سهم بازار قابل توجهی را به دست آورد.
• Sonatest: مدل‌های با کیفیت و کاربردی این برند نیز در بازار ایران مورد توجه قرار گرفته‌اند.
• ایران پتک: به عنوان یک تولیدکننده داخلی، در ارائه برخی مدل‌های ساده‌تر عیب یاب التراسونیک یا ابزارهای مشابه فعالیت دارد.
• تجهیزات دقت / نوآوران / سنسور: این شرکت‌ها به عنوان تامین‌کنندگان اصلی و واردکنندگان تجهیزات NDT، طیف وسیعی از برندهای معتبر جهانی را به همراه خدمات پس از فروش ارائه می‌دهند.

شرکت مشهد ابزار؛ انتخاب مطمئن برای تأمین عیب یاب التراسونیک

شرکت مشهد ابزار به عنوان یکی از برترین و معتبرترین تأمین‌کنندگان تجهیزات ابزاردقیق و صنعتی در ایران، افتخار دارد که طیف گسترده‌ای از انواع عیب یاب‌های التراسونیک، از جمله مدل‌های دیجیتال، TOFD، PAUT و همچنین ضخامت سنج‌های التراسونیک را از معتبرترین برندهای جهانی، به مشتریان گرامی عرضه نماید. ما با درک عمیق از نیازهای حیاتی صنایع بزرگی همچون پالایشگاه‌ها، پتروشیمی‌ها، نیروگاه‌ها، شرکت‌های نفت و گاز، خودروسازی، و فولاد، متعهد به ارائه باکیفیت‌ترین محصولات و خدمات هستیم.

مشهد ابزار با همکاری مستقیم با تولیدکنندگان پیشرو در سطح جهان، اطمینان حاصل می‌کند که تمامی دستگاه‌های ارائه شده، مطابق با بالاترین استانداردهای کیفی و فنی روز دنیا باشند. ما مفتخریم که توانسته‌ایم اعتماد بزرگترین صنایع کشور را جلب کرده و به عنوان شریک قابل اعتماد در تأمین نیازهای بازرسی غیرمخرب آن‌ها ایفای نقش کنیم.

خدمات ما فراتر از تأمین صرف کالا است؛ ما با ارائه مشاوره تخصصی پیش از خرید، به مشتریان خود کمک می‌کنیم تا بر اساس نوع کاربرد، بودجه و الزامات فنی، بهترین و مناسب‌ترین دستگاه عیب یاب التراسونیک را انتخاب کنند. همچنین، تیم فنی مجرب مشهد ابزار آماده ارائه خدمات آموزش کاربری دستگاه، کالیبراسیون دوره‌ای و پشتیبانی فنی در طول عمر مفید دستگاه است تا اطمینان حاصل شود که مشتریان ما، بیشترین بهره‌وری را از سرمایه‌گذاری خود خواهند داشت.

انتخاب مشهد ابزار به معنای دسترسی به طیف وسیعی از محصولات با اصالت تضمین شده، قیمت رقابتی، و خدماتی همه‌جانبه است. ما در مشهد ابزار، کیفیت، دقت و ایمنی را در اولویت قرار داده و همواره در تلاشیم تا با ارائه بهترین‌ها، در راستای ارتقاء سطح کیفی و ایمنی صنایع کشور گام برداریم. برای کسب اطلاعات بیشتر، دریافت کاتالوگ محصولات و مشاوره تخصصی، با کارشناسان ما در مشهد ابزار تماس حاصل فرمایید.
