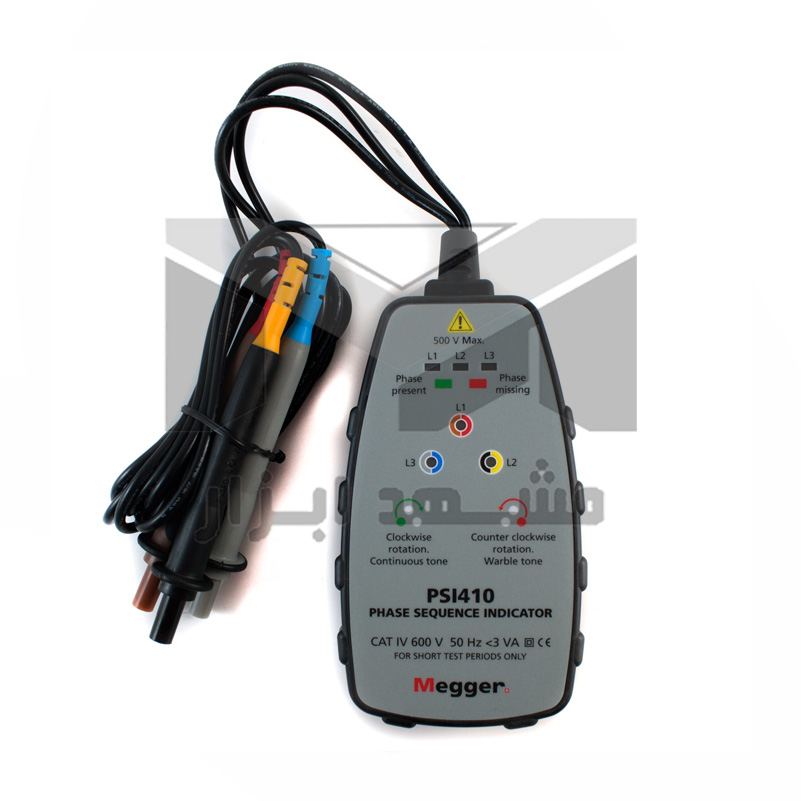

نشانگر توالی فاز میگر مدل MEGGER PSI410

نشانگر توالی فاز میگر مدل MEGGER PSI410 یک ابزار تخصصی برای بررسی سریع و دقیق ترتیب قرارگیری فازها در سیستم‌های برق سه‌فاز است. این دستگاه با استفاده از نمایشگر LED سه‌گانه دو رنگ و سیستم هشدار صوتی، امکان تشخیص صحیح یا معکوس بودن توالی فاز را در کوتاه‌ترین زمان فراهم می‌کند.

در سیستم‌های برق صنعتی، اشتباه در ترتیب اتصال فازها می‌تواند باعث تغییر جهت چرخش موتورهای الکتریکی، عملکرد نادرست پمپ‌ها و ایجاد مشکل در تجهیزات دوار شود. استفاده از تستر توالی فاز MEGGER PSI410 قبل از راه‌اندازی تجهیزات سه‌فاز، یک راهکار ساده و مطمئن برای جلوگیری از این مشکلات است.

این دستگاه با طراحی مقاوم صنعتی، کابل‌های تست فیوزدار و پراب‌های ایمن، برای استفاده توسط تکنسین‌های برق، متخصصان تعمیر و نگهداری و کارشناسان تأسیسات الکتریکی طراحی شده است. همچنین MEGGER PSI410 بدون نیاز به باتری کار می‌کند و انرژی مورد نیاز خود را مستقیماً از مدار اندازه‌گیری دریافت می‌کند.

کاربرد نشانگر توالی فاز MEGGER PSI410

نشانگر توالی فاز MEGGER PSI410 در بسیاری از کاربردهای برق صنعتی برای کنترل صحیح سیم‌بندی و جهت گردش تجهیزات سه‌فاز مورد استفاده قرار می‌گیرد.

مهم‌ترین کاربردهای این دستگاه عبارت‌اند از:

• بررسی ترتیب فازها در شبکه برق سه‌فاز
• تشخیص جهت صحیح چرخش موتورهای الکتریکی
• کنترل سیم‌بندی تابلوهای برق صنعتی
• تست ورودی برق تجهیزات دوار
• بررسی اتصال فاز در پمپ‌ها و کمپرسورها
• استفاده در سیستم‌های تهویه مطبوع سه‌فاز
• کاربرد در تعمیرات و نگهداری تجهیزات صنعتی

در تجهیزاتی مانند موتورهای سه‌فاز، جابه‌جایی دو فاز می‌تواند باعث تغییر جهت چرخش شود. به همین دلیل استفاده از دستگاه تشخیص توالی فاز پیش از راه‌اندازی، اهمیت زیادی دارد.

ویژگی‌های اصلی نشانگر توالی فاز میگر مدل MEGGER PSI410

نمایش LED دو رنگ وضعیت فاز

یکی از مهم‌ترین ویژگی‌های MEGGER PSI410 Phase Sequence Indicator (نشانگر توالی فاز)، استفاده از سه چراغ LED دو رنگ برای نمایش وضعیت فازها است.

چراغ سبز نشان‌دهنده وجود صحیح فاز و چراغ قرمز نشان‌دهنده نبود اتصال یا مشکل در یکی از فازها است. این سیستم نمایش باعث می‌شود کاربر بتواند وضعیت مدار را بدون نیاز به تجهیزات پیچیده بررسی کند.

تشخیص جهت گردش فاز با هشدار صوتی

این دستگاه علاوه بر نمایش نوری، دارای Audible Indication (هشدار صوتی) برای اعلام جهت صحیح یا معکوس بودن توالی فاز است.

ترکیب نمایش LED و هشدار صوتی، سرعت بررسی مدار را افزایش داده و احتمال خطای انسانی را کاهش می‌دهد.

طراحی مقاوم برای محیط صنعتی

بدنه MEGGER PSI410 برای استفاده در شرایط کاری صنعتی طراحی شده است. ساختار مقاوم دستگاه امکان استفاده در محیط‌های کارگاهی، تابلوهای برق و پروژه‌های تعمیراتی را فراهم می‌کند.

عدم نیاز به باتری

برخلاف بسیاری از تجهیزات اندازه‌گیری، تستر فاز سه‌فاز MEGGER PSI410 برای عملکرد خود به باتری نیاز ندارد.

این دستگاه از ولتاژ موجود در مدار سه‌فاز تغذیه می‌کند و همیشه آماده استفاده است؛ بنابراین هزینه‌های نگهداری کاهش پیدا می‌کند.

کابل‌های تست ایمن و فیوزدار

این محصول همراه با کابل‌های تست فیوزدار، گیره‌های سوسماری و پراب‌های تست ارائه می‌شود.

پراب‌های دستگاه دارای نوک عایق‌شده هستند و کمتر از ۴ میلی‌متر بخش فلزی در معرض تماس دارند که ایمنی کاربر هنگام کار با مدارهای الکتریکی را افزایش می‌دهد.

راهنمای استفاده از نشانگر توالی فاز میگر مدل MEGGER PSI410

برای استفاده از نشانگر توالی فاز میگر PSI410 مراحل زیر را انجام دهید:

۱. اتصال دستگاه به مدار سه‌فاز

ابتدا کابل‌های تست دستگاه را به سه خط فاز موردنظر متصل کنید. قبل از اتصال، اطمینان حاصل کنید که شرایط کاری مدار مطابق الزامات ایمنی است.

۲. بررسی وضعیت فازها

پس از اتصال، LEDهای دستگاه وضعیت هر سه فاز را نمایش می‌دهند:

• روشن شدن LED سبز نشان‌دهنده وجود فاز است.
• روشن شدن LED قرمز نشان‌دهنده نبود اتصال صحیح یا مشکل در یکی از فازها است.

۳. بررسی ترتیب فاز

دستگاه با استفاده از نمایشگر LED و هشدار صوتی، جهت توالی فاز را مشخص می‌کند.

در صورت اشتباه بودن ترتیب فاز، می‌توان با جابه‌جایی دو فاز، جهت گردش موتور را اصلاح کرد.

لوازم جانبی همراه MEGGER PSI410

اقلام همراه این دستگاه تست توالی فاز شامل موارد زیر است:

• کابل‌های تست فیوزدار
• گیره‌های سوسماری (Crocodile Clips)
• پراب‌های تست ایمن
• کابل‌های اتصال بلند برای دسترسی آسان‌تر
