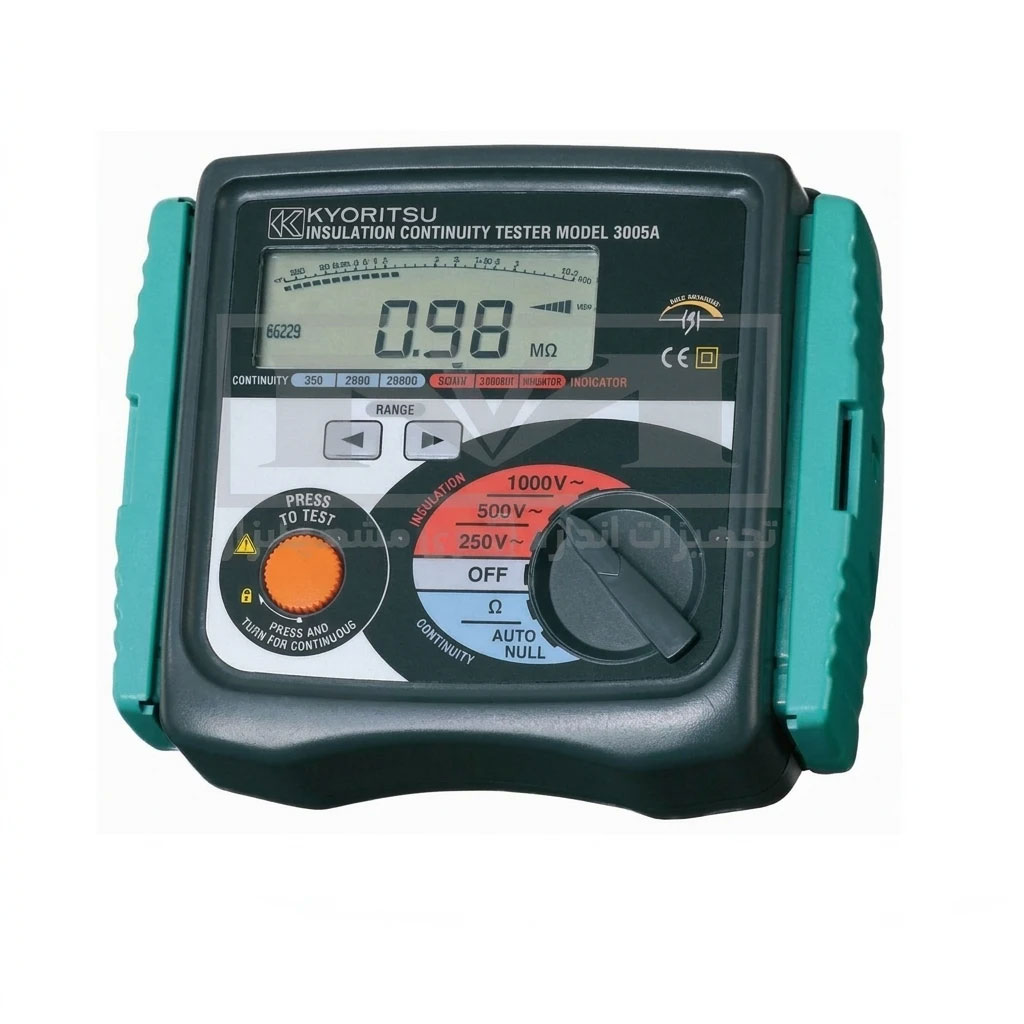

تستر مقاومت عایقی و میگر دیجیتال کیوریتسو مدل Kyoritsu KEW 3005A

توضیحات

تستر مقاومت عایقی و میگر دیجیتال کیوریتسو Kyoritsu KEW 3005A:

میگر دیجیتال کیوریتسو 3005A ابزاری تخصصی برای پایش سلامت عایقی و ایمنی تاسیسات الکتریکی است. این تجهیز تحت کنترل Microprocessor (ریزپردازنده) کار می‌کند و با دقت بالا وضعیت خطوط فشار ضعیف را ارزیابی می‌نماید. شرکت معتبر کیوریتسو ژاپن این مدل را با ترکیبی از دو آزمون حیاتی، یعنی سنجش مقاومت عایقی و پیوستگی مدار، به بازار عرضه کرده است.

فرسودگی عایق کابل‌ها، نشتی جریان و افت کیفیت عایقی سیم‌پیچ‌ها باعث خسارت‌های سنگین صنعتی و آتش‌سوزی می‌شوند. این میگر با اعمال ولتاژهای مستقیم ۲۵۰، ۵۰۰ و ۱۰۰۰ ولت، مقاومت‌های عایقی را تا سقف ۲۰۰۰ مگااهم می‌سنجد. نمایش هم‌زمان ارقام روی صفحه ال‌سی‌دی به همراه Bar Graph (نمودار ستونی)، رفتار عایقی کابل را مانند ابزارهای آنالوگ کلاسیک به‌صورت بصری نمایش می‌دهد.

بدنه مقاوم این تستر با استاندارد حفاظتی IP54 (مقاوم در برابر نفوذ گردوغبار و پاشش آب) تولید شده است. طراحی ارگونومیک به همراه درپوش محافظ و بند شانه‌ای، حمل دستگاه را در سایت‌های اجرایی آسان می‌کند.

کاربرد محصول

تستر عایق دیجیتال Kyoritsu KEW 3005A کاربردی گسترده در صنایع برق، نفت و گاز، و نگهداری تاسیسات ساختمانی دارد:

• تست عایق کابل‌های قدرت: ارزیابی مقاومت عایقی فاز به فاز و فاز به زمین خطوط پس از کابل‌کشی یا در بازرسی دوره‌ای.
• بازرسی الکتروموتورها و پمپ‌ها: پایش مقاومت عایقی سیم‌پیچ استاتور برای جلوگیری از سوختن موتور ناشی از رطوبت یا فرسودگی حرارتی.
• تست ترانسفورماتور و ژنراتور: اطمینان از سلامت عایقی بین سیم‌پیچ‌ها و هسته پیش از بارگذاری و راه‌اندازی شبکه.
• تست پیوستگی هادی حفاظتی (ارت): بررسی هم‌بندی و پیوستگی مسیر زمین با جریان پرقدرت جهت انطباق با مقررات ملی ساختمان و استانداردهای جهانی.

ویژگی‌های اصلی

• سه ولتاژ آزمون عایقی کاربردی: قابلیت انتخاب ولتاژهای ۲۵۰V، ۵۰۰V و ۱۰۰۰V جهت عیب‌یابی دقیق انواع سیم‌بندی و کابل‌ها.
• تست پیوستگی ۲۰۰ میلی‌آمپر (IEC 61557): تزریق جریان استاندارد اتصال‌کوتاه برای شکستن لایه‌های اکسیداسیون و سنجش مقاومت‌های ضعیف مسیر ارت.
• قابلیت Auto Null (صفر کردن خودکار): حذف هوشمندانه مقاومت سیم‌های رابط پراب از خروجی نهایی، برای افزایش دقت تست پیوستگی.
• هشدار مدار برق‌دار (Live Circuit Warning): اعلام صوتی بوق ممتد و چشمک زدن نماد روی نمایشگر در صورت اتصال اشتباه به مدار روشن.
• سیستم Auto Discharge (تخلیه بار خودکار): تخلیه سریع بار خازنی ذخیره‌شده درون کابل پس از پایان تست با رها کردن کلید، برای محافظت از تکنسین.
• سنجش ولتاژ متناوب (AC Voltage): اندازه‌گیری ولتاژ شبکه تا ۶۰۰ ولت بدون نیاز به تجهیزات جانبی پیش از آغاز آزمون عایق.

راهنمای استفاده

۱. آماده‌سازی و سنجش ولتاژ خط: پیش از هر کاری از خاموش بودن منبع اطمینان حاصل کنید. با اتصال پراب‌ها، ولتاژ AC هادی روی نمایشگر ظاهر می‌شود؛ اگر ولتاژی مشاهده شد مدار برق‌دار است و نباید تست عایق را شروع کنید.

۲. تنظیم صفر پیوستگی (Auto Null): برای تست پیوستگی، سلکتور را روی حالت پیوستگی قرار دهید. نوک پراب‌ها را به هم متصل کنید و دکمه صفر کردن را فشار دهید تا مقاومت پراب‌ها حذف شود. سپس هادی ارت را تست کنید.

۳. سنجش مقاومت عایقی: سلکتور را متناسب با کلاس عایقی قطعه روی یکی از ولتاژهای ۲۵۰، ۵۰۰ یا ۱۰۰۰ ولت بگذارید. پراب‌ها را به هادی و زمین وصل کرده و دکمه TEST را فشار دهید.

۴. تخلیه ایمن بار الکتریکی: پس از مشاهده عدد پایدار روی صفحه، دکمه تست را رها کنید. سیستم تخلیه خودکار، بار خازنی ذخیره‌شده را دشارژ می‌کند. پیش از جدا کردن پراب‌ها از تخلیه کامل خط اطمینان پیدا کنید.

تفاوت با مدل‌های مشابه

• تفاوت با Kyoritsu KEW 3007A: مدل 3007A نمونه مجهزتر همین خانواده است که از ویژگی Trac-Lok (خاموشی خودکار و بهینه‌ساز مصرف باتری) و Backlight (نور پس‌زمینه نمایشگر) بهره می‌برد. مدل 3005A فاقد نور پس‌زمینه است، اما ساختار فنی و دقت اندازه‌گیری مشابهی ارائه می‌دهد.
• تفاوت با مدل‌های آنالوگ (مانند 3132A): مدل‌های آنالوگ از عقربه و گالوانومتر مکانیکی استفاده می‌کنند که در محیط‌های ارتعاشی تکان می‌خورد. مدل دیجیتال 3005A به پردازنده مجهز است و خوانش ارقام روی صفحه را همراه با نمودار ستونی سریع و بدون خطای چشم فراهم می‌کند.

راهنمای خرید

خرید میگر دیجیتال کیوریتسو 3005A تصمیمی استاندارد برای کارشناسان ایمنی برق، پیمانکاران توزیع نیرو و تکنسین‌های تعمیرات صنعتی است. برای دوری از اجناس تقلبی و فاقد کالیبراسیون، همیشه اصالت فیزیکی برچسب‌ها، سریال‌نامبر معتبر و کیف پلمپ دستگاه را بررسی نمایید. خرید این ابزار از مراکز معتبر با برگه سلامت و پشتیبانی کالیبراسیون، کیفیت سنجش عایق و ایمنی کاربر را تضمین می‌کند.

سوالات متداول

حداقل جریان ۱ میلی‌آمپر در تست عایقی این دستگاه چه ضرورتی دارد؟

استاندارد بین‌المللی IEC 61557 الزام می‌کند که تستر عایق باید در ولتاژ نامی، حداقل جریان ۱ میلی‌آمپر را تامین کند. این ویژگی تضمین می‌کند که ولتاژ آزمون تحت بارهای مختلف دچار افت شدید نشود و مقاومت عایقی به‌درستی محاسبه گردد.

قابلیت هشدار مدار زنده چگونه از دستگاه و کاربر حفاظت می‌کند؟

اگر پراب‌های دستگاه سهواً به کابل برق‌دار متصل شوند، حسگر دستگاه ولتاژ خارجی را سریعاً تشخیص می‌دهد. در این حالت صدای بوق ممتد پخش می‌شود و نماد ولتاژ روی صفحه چشمک می‌زند تا تکنسین از فعال کردن کلید تست خودداری کند.

سیستم تخلیه بار خودکار (Auto Discharge) چطور کار می‌کند؟

کابل‌های طویل و سیم‌پیچ‌های بزرگ خاصیت خازنی دارند و ولتاژ اعمال‌شده را ذخیره می‌کنند. پس از پایان تست و با رها کردن دکمه TEST، مدار داخلی دستگاه ولتاژ باقی‌مانده را به‌سرعت تخلیه می‌کند و خطر برق‌گرفتگی پس از آزمون را به صفر می‌رساند.

عملکرد Auto Null در تست پیوستگی چه مزیتی دارد؟

مقاومت سیم‌های پراب می‌تواند عدد تست پیوستگی را چند دهم اهم جابه‌جا کند. این ویژگی، مقاومت خود پراب‌ها را از محاسبات کسر می‌کند تا مقاومت خالص اتصالات ارت و هم‌بندی با دقت بالا ثبت شود.
