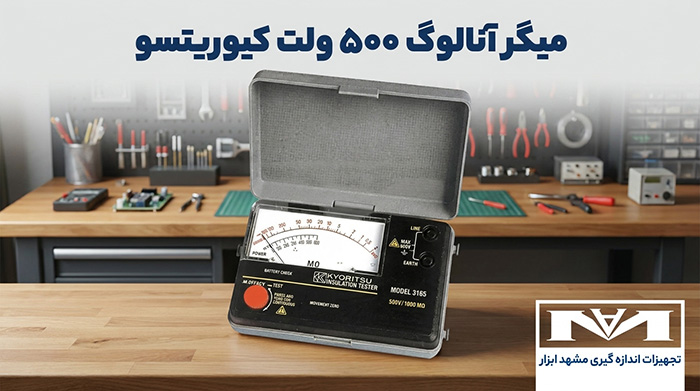

میگر آنالوگ ۵۰۰ ولت کیوریتسو مدل Kyoritsu 3165

توضیحات

میگر آنالوگ ۵۰۰ ولت کیوریتسو مدل Kyoritsu 3165:

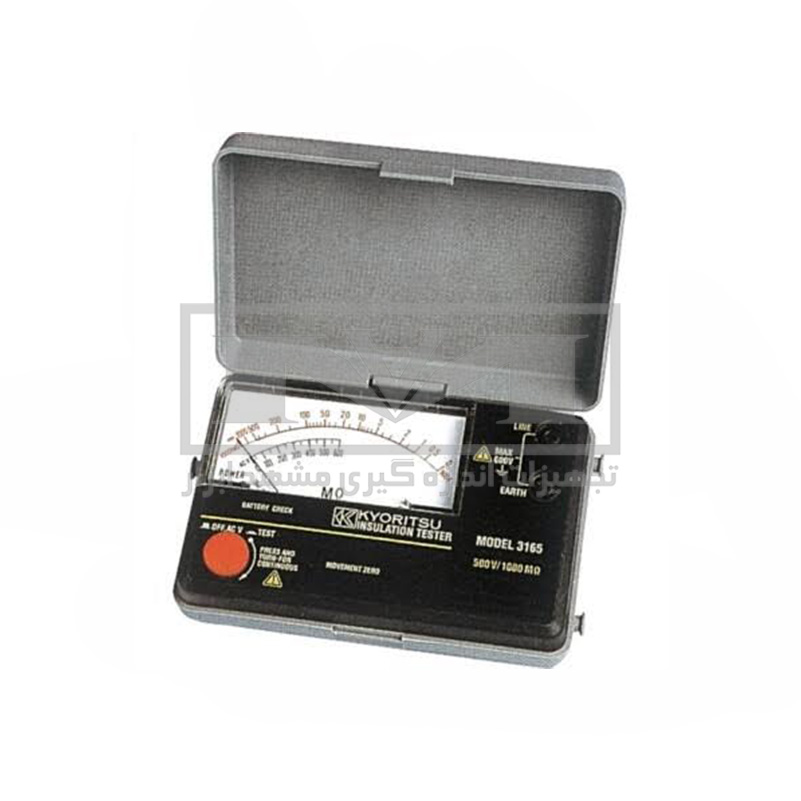

دستگاه میگر آنالوگ ۵۰۰ ولت کیوریتسو Kyoritsu 3165 (مدل KEW 3165) یک ابزار سنجش عایقی کلاسیک، پرتابل و باکیفیت ساخت کمپانی نام‌آشنای KYORITSU ژاپن است. بسیاری از تکنسین‌های باسابقه، نمایشگرهای عقربه‌ای را به‌دلیل نمایش پیوسته و ملموس نوسانات به نمایشگرهای دیجیتال ترجیح می‌دهند.

این Analogue Insulation Tester (تستر مقاومت عایقی عقربه‌ای) با اعمال ولتاژ آزمون پایدار ۵۰۰ ولت مستقیم (500V DC)، مقاومت عایقی را تا سقف ۱۰۰۰ مگااهم  می‌سنجد. وزن بسیار کم حدود ۳۳۰ گرمی و ابعاد جیبی، این دستگاه را به ابزاری همیشگی درون جعبه‌ابزار مهندسان و تکنسین‌های تأسیسات تبدیل کرده است.

کاربرد میگر آنالوگ ۵۰۰ ولت کیوریتسو مدل Kyoritsu 3165

تستر عایق آنالوگ کیوریتسو ۳۱۶۵ ابزاری تخصصی برای پایش تأسیسات برق فشار ضعیف، خطوط ساختمانی و ماشین‌های دوار کوچک است:

• تست عایق الکتروموتورها و پمپ‌ها: سنجش مقاومت عایقی سیم‌پیچ الکتروموتورهای تک‌فاز و سه‌فاز فشار ضعیف نسبت به بدنه موتور.
• بازرسی تأسیسات الکتریکی ساختمان: بررسی سلامت عایقی سیم‌کشی‌ها مطابق مقررات ملی ساختمان و استانداردهای نظام مهندسی.
• عیب‌یابی لوازم خانگی و تابلوهای کنترل: سنجش استقامت عایق هیترها، کمپرسورها و ترمینال‌های توزیع در برابر نشتی جریان.
• تست مقدماتی کابل‌های فشار ضعیف: ارزیابی مقاومت هادی به شیلد یا زوج‌سیم‌ها پیش از اتصال به بار شبکه.

ویژگی‌های اصلی

صفحه مدرج واضح با خوانش سریع نوسانات عقربه

حرکت عقربه روی صفحه مدرج آنالوگ به تکنسین امکان می‌دهد تا نوسانات مقاومت و روند شارژ عایق را بلافاصله حس کند. مقیاس وسط صفحه (Mid-Scale) روی مقدار مناسب ۲۰ مگااهم تنظیم شده است. این مقدار، خواندن مقادیر بحرانی و پرکاربرد عایقی را بسیار راحت می‌کند.

اندازه‌گیری هم‌زمان ولتاژ متناوب (AC Voltmeter)

دستگاه علاوه بر تزریق ولتاژ DC برای تست عایق، دارای ولت‌متر داخلی برای سنجش ولتاژهای خط تا ۶۰۰ ولت AC است. این قابلیت به کاربر کمک می‌کند تا پیش از فشردن دکمه تست عایق، از نبود ولتاژ خطرناک در مدار اطمینان حاصل کند.

طراحی سبک، فشرده و ارگونومیک

با وزن تقریبی ۳۳۰ گرم و بدنه‌ای مقاوم، حمل این دستگاه در ارتفاع یا فضاهای تنگ تابلو برق بسیار آسان است. منبع تغذیه دستگاه تنها ۴ عدد باتری قلمی استاندارد (AA) است که در هر شرایطی به‌راحتی تأمین و تعویض می‌شوند.

راهنمای استفاده

1. بررسی باتری: کلید تست سلامت باتری را بفشارید تا مطمئن شوید عقربه در محدوده مجاز باتری قرار می‌گیرد.
2. بررسی عدم وجود ولتاژ: سلکتور را روی حالت سنجش ولتاژ AC (600V) قرار دهید. پراب‌ها را به مدار متصل کنید تا از بی‌برق بودن کامل خط اطمینان پیدا کنید.
3. اتصال پراب‌های تست: پراب زمین (Earth) را به بدنه فلزی یا نقطه زمین متصل کرده و پراب خط (Line) را به ترمینال هادی کابل یا سیم‌پیچ وصل نمایید.
4. اجرای آزمون: دکمه تست عایق را فشار دهید و مقدار پایدارشده روی درجه مدرج را قرائت کنید.

تفاوت با مدل‌های مشابه

• برتری بر مدل‌های دیجیتال در عیب‌یابی آنی: عقربه مکانیکی نسبت به جهش‌های ناگهانی نشتی عایق بسیار حساس‌تر و سریع‌تر از صفحه‌های دیجیتال عمل می‌کند.
• مقایسه با مدل Kyoritsu 3166: مدل ۳۱۶۵ با ولتاژ ۵۰۰ ولت به‌طور اختصاصی برای تأسیسات فشار ضعیف و موتورهای معمولی تنظیم شده است، درحالی‌که مدل‌های ۱۰۰۰ ولتی مانند 3166 برای تجهیزات با ولتاژ کاری بالاتر به‌کار می‌روند.
• طول عمر و سادگی: نبود مدارات پردازشی پیچیده دیجیتال باعث شده این دستگاه در شرایط نوسان شدید یا ضربات خفیف میدانی، دوام بسیار بالایی داشته باشد.

راهنمای خرید

میگر عقربه‌ای Kyoritsu 3165 انتخابی کارآمد، اقتصادی و مطمئن برای تکنسین‌های تأسیسات، کارگاه‌های سیم‌پیچی و ناظران برق است. در هنگام خرید به اصالت برند و بسته‌بندی کارخانه‌ای توجه کنید. این کالا همراه با ضمانت سلامت و اصالت فیزیکی و پشتیبانی فنی عرضه می‌شود. جهت استعلام قیمت روز و دریافت پیش‌فاکتور می‌توانید با بخش فروش تماس بگیرید.

سوالات متداول

آیا از میگر ۵۰۰ ولت کیوریتسو ۳۱۶۵ می‌توان برای تست کابل‌های فشار متوسط استفاده کرد؟

خیر؛ این دستگاه ولتاژ ۵۰۰ ولت DC تولید می‌کند و مختص کابل‌ها، موتورها و تأسیسات فشار ضعیف (تا ۴۰۰ ولت متناوب) است. برای کابل‌های فشار متوسط باید از تسترهای ۲.۵ کیلوولت یا ۵ کیلوولت استفاده شود.

خط آینه‌ای روی صفحه مدرج دستگاه چه کاربردی دارد؟

این نوار آینه‌ای برای حذف خطای دید کاربر (Parallax Error) تعبیه شده است. کاربر هنگام خواندن عدد باید طوری به صفحه نگاه کند که تصویر عقربه در آینه درست پشت خود عقربه پنهان شود؛ این کار دقت قرائت را به حداکثر می‌رساند.

آیا قبل از تست عایقی با این دستگاه نیازی به استفاده از ولت‌متر جداگانه هست؟

خیر؛ دستگاه Kyoritsu 3165 دارای حالت اختصاصی اندازه‌گیری ولتاژ ۶۰۰ ولت AC است. شما می‌توانید با همان پراب‌ها ابتدا ولتاژ مدار را بسنجید و پس از اطمینان از بی‌برق بودن، تست مقاومت عایقی را انجام دهید.
