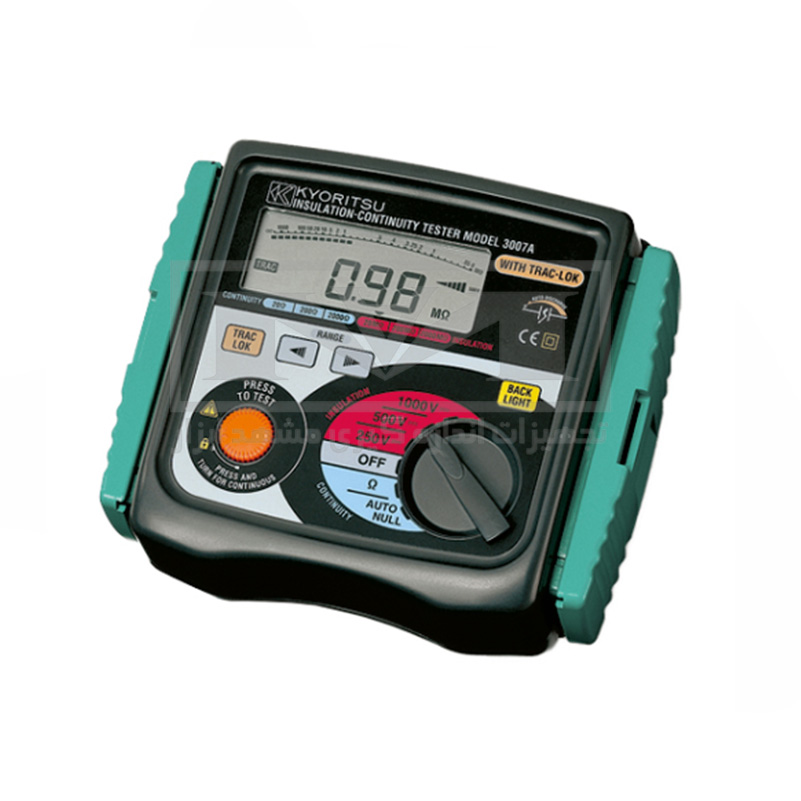

تستر مقاومت عایقی و میگر دیجیتال کیوریتسو مدل Kyoritsu KEW 3007A

توضیحات

تستر مقاومت عایقی و میگر دیجیتال کیوریتسو مدل Kyoritsu KEW 3007A:

میگر دیجیتال کیوریتسو 3007A مدل پیشرفته و مجهز در میان تسترهای دیجیتال عایق و پیوستگی کمپانی ژاپنی Kyoritsu است. این ابزار به کمک Microprocessor (ریزپردازنده) داخلی، آزمون‌های پیچیده عایقی و سنجش پیوستگی ارت را با پایداری کامل به انجام می‌رساند. این مدل ضمن حفظ تمام استانداردهای نسخه 3005A، دو قابلیت حیاتی Backlight (نور پس‌زمینه) و Trac-Lok (سیستم بهینه‌ساز باتری) را برای تکنسین‌های اجرایی فراهم کرده است.

سنجش فرسایش عایقی و شناسایی نشت جریان الکتریکی، نقش کلیدی در پیشگیری از حوادث و آتش‌سوزی در محیط‌های صنعتی دارد. این دستگاه با سه سطح ولتاژ ۲۵۰، ۵۰۰ و ۱۰۰۰ ولت، گستره وسیعی از آزمون‌ها را تا ۲۰۰۰ مگااهم پوشش می‌دهد. همچنین ترکیب نمایشگر رقمی با Bar Graph (نمودار ستونی)، پایش تغییرات لحظه‌ای مقاومت عایقی را بسیار آسان می‌کند.

بدنه مستحکم این تجهیز صنعتی دارای استاندارد محافظتی IP54 (مقاومت در برابر گردوغبار و نفوذ آب) است. وجود درپوش مقاوم و بند شانه‌ای استاندارد، جابه‌جایی آن را در پست‌های برق، تونل‌های تاسیساتی و ارتفاع بسیار راحت می‌سازد.

کاربرد محصول

تستر عایق و پیوستگی دیجیتال Kyoritsu KEW 3007A برای کنترل کیفیت و نگهداری شبکه‌های الکتریکی زیر طراحی شده است:

• تست عایق کابل‌های فشار ضعیف: اندازه‌گیری مقاومت هادی به هادی و هادی به شیلد کابل‌های برق پیش از برق‌دار کردن خطوط.
• پایش عایق الکتروموتورها و پمپ‌های صنعتی: سنجش سلامت سیم‌پیچ‌های استاتور در برابر حرارت، رطوبت و پیری عایق برای جلوگیری از سوختگی موتور.
• عیب‌یابی ژنراتورها و ترانسفورماتورها: بررسی پیوستگی و مقاومت عایقی سیم‌پیچ‌ها در تعمیرات اساسی صنایع سنگین و نیروگاه‌ها.
• تست پیوستگی هادی حفاظتی و هم‌بندی ارت: سنجش دقیق مسیرهای زمین مطابق استانداردهای ساختمانی با جریان پرقدرت آزمون.

ویژگی‌های اصلی

• سه ولتاژ آزمون عایقی دقیق: پشتیبانی از ولتاژهای مستقیم ۲۵۰V، ۵۰۰V و ۱۰۰۰V برای تست ایمن انواع ادوات و تابلوهای توزیع.
• صفحه نمایش دارای Backlight (نور پس‌زمینه): نمایش واضح اطلاعات در اتاق‌های تاریک ترانس، تونل‌های تاسیساتی و فضاهای کم‌نور کارگاهی.
• حالت اختصاصی Trac-Lok (صرفه‌جویی باتری): مدیریت مصرف توان هنگام تست‌های متوالی پیوستگی و عایق، جهت افزایش محسوس طول عمر باتری‌ها.
• تست پیوستگی استاندارد ۲۰۰ میلی‌آمپر: تامین حداقل جریان آزمون مطابق الزام IEC 61557 برای غلبه بر مقاومت اکسیداسیون در اتصالات هم‌بندی.
• قابلیت Auto Null (صفر کردن خودکار مقاومت پراب): حذف هوشمند اثر مقاومت سیم‌های رابط، به منظور ارائه مقاومت واقعی اتصالات در تست پیوستگی.
• سیستم Auto Discharge (تخلیه خودکار بار خازنی): دشارژ سریع بارهای القایی ذخیره‌شده روی هادی پس از رها کردن کلید تست، جهت حفظ ایمنی کاربر.
• سنجش ولتاژ AC خط: سنجش ولتاژهای شبکه متناوب تا ۶۰۰ ولت پیش از اجرای تست عایق به منظور ارزیابی اولیه ایمنی خط.

راهنمای استفاده

۱. بررسی ولتاژ خارجی خط: ابتدا پراب‌ها را به مدار متصل کنید. در صورت وجود ولتاژ AC روی هادی، مقدار آن روی صفحه نمایان شده و صدای بوق هشدار شنیده می‌شود. در این وضعیت هرگز کلید تست را فشار ندهید.

۲. صفر کردن سیم‌های رابط (Auto Null): سلکتور دستگاه را روی وضعیت پیوستگی (Continuity) بگذارید. گیره‌ها را به یکدیگر متصل کرده و دکمه صفر کردن را فشار دهید تا مقاومت پراب‌ها از محاسبات آینده کسر شود.

۳. اجرای آزمون عایقی: ولتاژ آزمون مناسب (۲۵۰، ۵۰۰ یا ۱۰۰۰ ولت) را با سلکتور انتخاب نمایید. پراب‌ها را به هادی و ارت وصل کرده و کلید TEST را فشار دهید. عدد نمایشگر و نمودار میله‌ای را بررسی کنید.

۴. تخلیه بار خازنی: پس از پایان آزمون، کلید TEST را رها کنید. سیستم تخلیه خودکار، بارهای خازنی ذخیره‌شده در کابل را ایمن دشارژ می‌کند. پس از تخلیه کامل، پراب‌ها را جدا نمایید.

تفاوت با مدل‌های مشابه

• تفاوت با Kyoritsu KEW 3005A: هر دو مدل در رنج‌های آزمون، استانداردها و دقت اندازه‌گیری کاملاً برابر هستند؛ اما مدل KEW 3007A به نور پس‌زمینه (Backlight) و سیستم مدیریت انرژی باتری (Trac-Lok) مجهز است.
• تفاوت با مدل‌های عقربه‌ای (مانند 3131A و 3132A): مدل‌های آنالوگ با مکانیزم عقربه‌ای حساس کار می‌کنند، در حالی که 3007A با صفحه دیجیتال و بارگراف تصویری، خطای دید اپراتور را در سایت‌های پرلرزش برطرف می‌سازد.

راهنمای خرید

خرید میگر دیجیتال کیوریتسو 3007A یک سرمایه‌گذاری ایده‌آل برای کارشناسان نگهداری و تعمیرات است که به طور مداوم در فضاهای کم‌نور فعالیت دارند. هنگام خرید این تستر به پلمپ جعبه، سریال معتبر حک‌شده و سلامت فیوزهای اصلی دقت فرمایید. تهیه این تجهیز از مراجع معتبر با گواهی کالیبراسیون و ضمانت اصالت کالا، ضامن کارکرد دقیق و طولانی‌مدت دستگاه خواهد بود.

سوالات متداول

مزیت نور پس‌زمینه (Backlight) در این مدل چیست؟

کار با تاسیسات برق اغلب درون سلول‌های تاریک تابلوهای برق، منهول‌ها و پست‌های زمینی انجام می‌شود. نور پس‌زمینه یکنواخت به تکنسین امکان می‌دهد ارقام آزمون و بارگراف را بدون نیاز به چراغ‌قوه بخواند.

چرا جریان تست پیوستگی این میگر ۲۰۰ میلی‌آمپر تعیین شده است؟

طبق استاندارد IEC 61557، جریان تست پیوستگی هادی حفاظتی باید حداقل ۲۰۰ میلی‌آمپر باشد تا مقاومت لایه‌های نازک اکسیداسیون فلز را بشکند. این ویژگی اطمینان می‌دهد که مقاومت هادی حفاظتی به شکل صوری پایین خوانده نمی‌شود.

سیستم تخلیه بار خودکار (Auto Discharge) چه نقشی در ایمنی دارد؟

کابل‌های با طول بلند خاصیت خازنی شدیدی دارند و ولتاژ اعمالی را ذخیره می‌کنند. با رها کردن دکمه تست، مدار دشارژ داخلی فعال شده و انرژی پنهان کابل را سریع تخلیه می‌کند تا خطر شوک به اپراتور برطرف شود.
