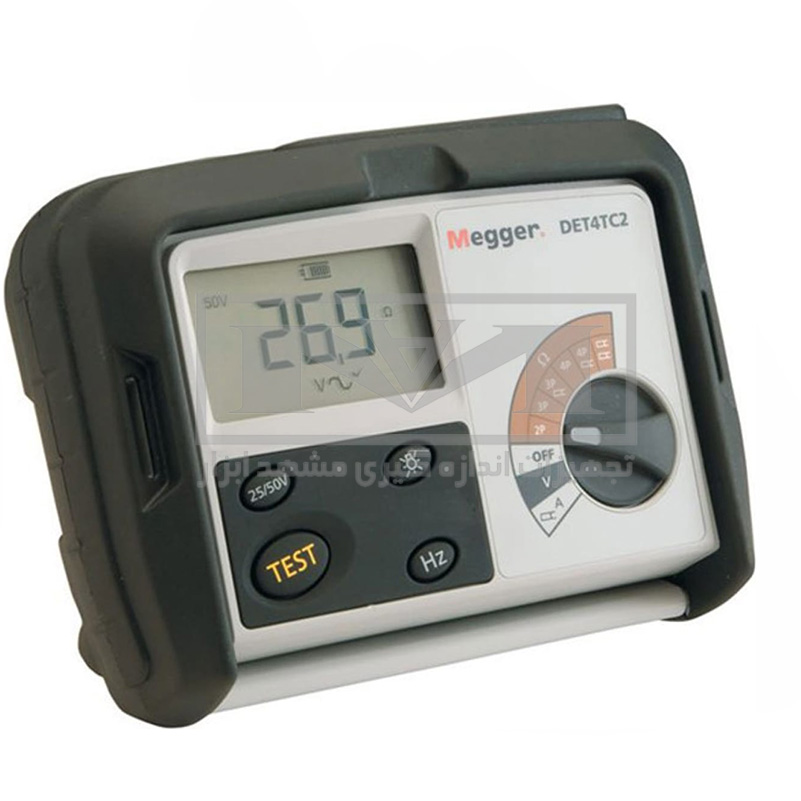

ارت تستر MEGGER 1000-365 DET4TC2 + Clamps

توضیحات

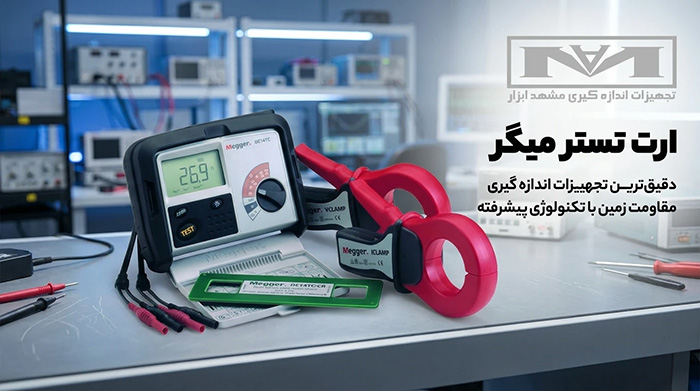

ارت تستر MEGGER 1000-365 DET4TC2 + Clamps:

اندازه‌گیری مقاومت سیستم زمین در مراکز صنعتی همواره چالش‌های فراوانی دارد. نویز شدید شبکه، ولتاژهای مزاحم و خاک نامساعد از جمله این موانع هستند. همچنین کوبیدن میله در زمین‌های بتنی و آسفالت کار را دشوار می‌کند. ارت تستر میگر Megger DET4TC2 این مشکلات را حل می‌کند. این ابزار دقیق را کمپانی معتبر میگر می‌سازد.

این تستر ۴ ترمیناله مقاومت چاه ارت و شبکه زمین را می‌سنجد. همچنین مهندسان برای سنجش مقاومت ویژه خاک Soil Resistivity (مقاومت ویژه خاک) از آن استفاده می‌کنند. این کیت شامل کلمپ‌های اختصاصی MCC و MVC است. بدنه دستگاه دارای استاندارد حفاظتی IP54 (مقاوم در برابر رطوبت و گردوغبار) است. همچنین رده ایمنی آن به CAT IV 100V (رده ایمنی چهار تا ۱۰۰ ولت) می‌رسد. جهت تجهیز کارگاه خود به ابزارهای تخصصی تست تاسیسات الکتریکی، مجموعه کامل تجهیزات تست برق و شبکه را بررسی نمایید.

کاربرد محصول

تستر DET4TC2 نتایج دقیق و تکرارپذیری در تست چاه ارت ارائه می‌دهد. مهم‌ترین کاربردهای این دستگاه عبارتند از:

• طراحی سیستم ارت و سنجش مقاومت ویژه خاک با روش ۴ سیمه ونر
• تست تحویل‌گیری سیستم ارتینگ بر اساس استاندارد افت پتانسیل
• بازرسی دوره‌ای الکترودها به روش ART بدون نیاز به قطع اتصالات
• تست مقاومت زمین در محوطه‌های بتنی با تکنیک Stakeless (بدون میله)
• سنجش جریان نشتی زمین Ground Current (جریان زمین) با کلمپ
• اندازه‌گیری ولتاژ مزاحم زمین Ground Voltage (ولتاژ زمین) جهت ایمنی تکنسین

ویژگی‌های اصلی

انتخاب فرکانس تست برای حذف نویز

هارمونیک‌ها و ولتاژهای سرگردان در صنایع عدد نمایشگر را ناپایدار می‌کنند. تستر میگر DET4TC2 چهار فرکانس مختلف در اختیار کاربر می‌گذارد. شما می‌توانید فرکانس تست را روی ۹۴، ۱۰۵، ۱۱۱ یا ۱۲۸ هرتز تنظیم کنید. انتخاب فرکانس مناسب اثر نویز محیط را خنثی می‌کند. این دستگاه نویز را تا ۴۰ ولت پیک تا پیک رد می‌کند.

ولتاژ خروجی متغیر برای ایمنی بالا

شما می‌توانید ولتاژ خروجی آزمون را روی ۲۵ ولت یا ۵۰ ولت بگذارید. استاندارد IEC 61557-5 در محیط‌های مرطوب ولتاژ ۲۵ ولت را توصیه می‌کند. این ولتاژ خطرات برق‌گرفتگی را به صفر می‌رساند. ولتاژ ۵۰ ولت نیز برای خاک‌های با مقاومت بسیار بالا کارایی دارد.

پشتیبانی از روش‌های ART و بدون میله

این بسته کلمپ‌های جریان MCC و القاگر MVC را همراه دارد. کلمپ MCC مقاومت تک میله را بدون باز کردن شبکه ارت می‌خواند. اتصال هم‌زمان هر دو کلمپ نیز قابلیت Stakeless را فعال می‌کند. این روش نیازی به کوبیدن میله کمکی در خاک ندارد.

عیب‌یابی خودکار پراب‌ها

دستگاه وضعیت میله‌های پتانسیل و جریان را پایش می‌کند. اگر مقاومت تماس پراب‌ها در زمین بالا باشد، دستگاه هشدار می‌دهد. همچنین وجود نویز مزاحم را پیش از شروع آزمون به اپراتور گزارش می‌کند.

راهنمای استفاده

مراحل اجرای تست مقاومت زمین

1. ولتاژ زمین را پیش از آزمون روی نمایشگر بخوانید. ولتاژ بالا خطرساز است.
2. میله‌های ولتاژ و جریان را در فواصل معین در خاک بکوبید.
3. کابل‌های تست را تمیز و محکم به ترمینال‌ها وصل کنید.
4. ولتاژ آزمون را بسته به شرایط پروژه روی ۲۵ یا ۵۰ ولت بگذارید.
5. در صورت وجود نوسان، فرکانس آزمون را از ۱۲۸ هرتز به گزینه‌های دیگر تغییر دهید.
6. کلید تست را فشار دهید و عدد مقاومت را بخوانید.
7. برای تست بدون جداسازی سیم ارت، کلمپ MCC را دور هادی ببندید.
8. در روش بدون میله، هر دو کلمپ را روی هادی حلقه ببندید.

تفاوت با مدل‌های مشابه

مقایسه ارت تستر میگر DET4TC2 با فلوک 1623-2

هر دو دستگاه در بازارهای جهانی محبوبیت زیادی دارند. با این حال تفاوت‌های مهمی میان آن‌ها دیده می‌شود:

• تنظیمات فرکانس: میگر ۴ فرکانس دستی در اختیار شما می‌گذارد. فرکانس مدل فلوک روی ۱۲۸ هرتز ثابت است. بنابراین میگر در حذف نویز عملکرد بهتری دارد.
• انتخاب ولتاژ: میگر امکان انتخاب بین ولتاژ ۲۵ و ۵۰ ولت را فراهم می‌کند. این گزینه ایمنی کار در شرایط سخت را ارتقا می‌دهد.
• ذخیره داده‌ها: فلوک ۱۵۰۰ رکورد تست را در حافظه ذخیره می‌کند. میگر این حافظه داخلی را ندارد و تمرکز آن روی خوانش فوری و پایدار است.

راهنمای خرید

هنگام خرید ارت تستر میگر نکات زیر را بررسی کنید:

1. این محصول یک کیت کامل با کلمپ‌های MCC و MVC است. برخی فروشگاه‌ها این کیت را بدون کلمپ عرضه می‌کنند. حتماً حضور هر دو کلمپ را چک کنید.
2. محیط کاری خود را ارزیابی کنید. اگر در پست‌های برق پرنویز کار می‌کنید، قابلیت تغییر فرکانس این دستگاه کارایی فوق‌العاده‌ای برای شما دارد.
3. برگه گواهی کالیبراسیون و شماره سریال معتبر دستگاه را بررسی کنید. اصالت تجهیزات ابزار دقیق اهمیت بالایی دارد

برای بررسی سایر مدل‌ها و مشاهده مشخصات فنی تجهیزات مشابه، می‌توانید از دسته‌بندی انواع ارت تستر و تستر مقاومت زمین دیدن کنید.

سوالات متداول

آیا میگر DET4TC2 مقاومت ویژه خاک را اندازه می‌گیرد؟

بله. شما با آرایش ۴ ترمیناله این تستر و کوبیدن ۴ میله، مقاومت ویژه خاک را محاسبه می‌کنید. این آزمون به روش‌های ونر یا شلومبرگر انجام می‌شود.

تکنیک ART چه فایده‌ای در پروژه‌ها دارد؟

شما در متد سنتی باید سیم اتصال به زمین را باز کنید. این کار زمان‌بر است و خطرات برقی ایجاد می‌کند. با کلمپ MCC و متد ART، مقاومت میله را بدون باز کردن اتصال می‌خوانید.

آزمون بدون میله Stakeless چگونه کار می‌کند؟

دو کلمپ MCC و MVC هم‌زمان روی هادی ارت بسته قرار می‌گیرند. کلمپ اول ولتاژ معینی القا می‌کند. کلمپ دوم جریان برگشتی را اندازه می‌گیرد. دستگاه از تقسیم این دو مقدار، مقاومت حلقه را محاسبه می‌کند.

چرا دستگاه دو ولتاژ ۲۵ و ۵۰ ولت دارد؟

استانداردهای ایمنی در مکان‌های خیس ولتاژ تست بالا را ممنوع کرده‌اند. ولتاژ ۲۵ ولت ایمنی تکنسین را تضمین می‌کند. ولتاژ ۵۰ ولت نیز برای خاک‌های خشک قدرت نفوذ بهتری دارد.
