ارت سنج ۴ سیمه و مقاومت ویژه خاک کیوریتسو مدل Kyoritsu 4106

ارت سنج ۴ سیمه و مقاومت ویژه خاک کیوریتسو مدل Kyoritsu 4106:

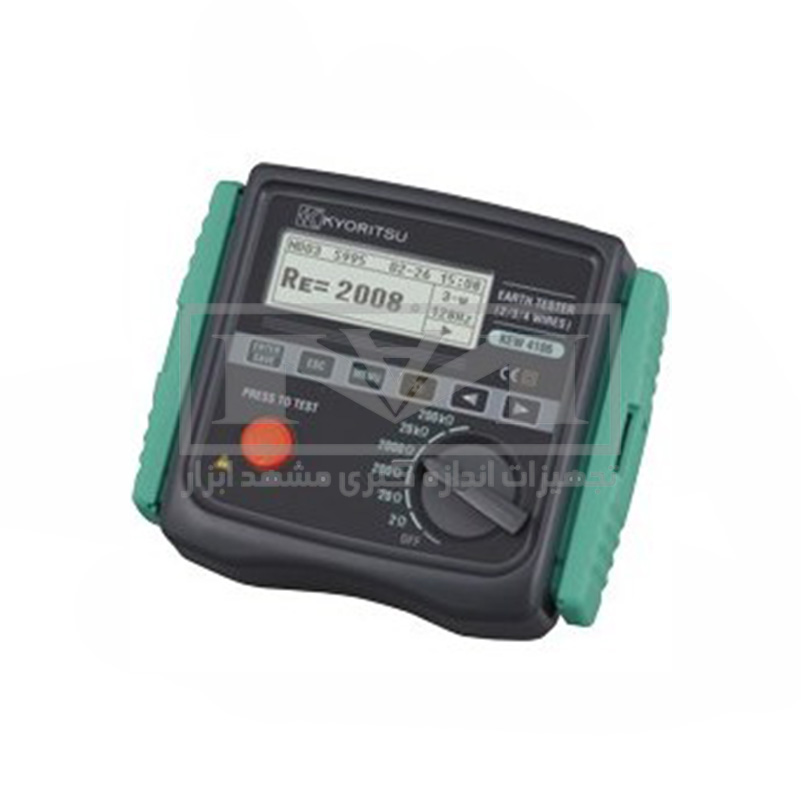

دستگاه ارت سنج ۴ سیمه کیوریتسو Kyoritsu 4106 (مدل KEW 4106) یک ابزار سنجش دقیق و چندمنظوره برای ارزیابی سیستم‌های زمین است. کمپانی نام‌آشنای KYORITSU ژاپن این دستگاه را با بالاترین کیفیت می‌سازد.

این سیستم پیشرفته مقاومت زمین (Earth Resistance) را با روش‌های ۲، ۳ و ۴ سیمه می‌سنجد. همچنین دستگاه، مقاومت ویژه خاک (Earth Resistivity) را با روش استاندارد ۴ قطبی ونر (Wenner 4-Pole Method) با دقت بالا محاسبه می‌کند.

فیلتر پیشرفته FFT (تبدیل فوریه سریع) نویزهای محیطی را به میزان چشمگیری کاهش می‌دهد. ازاین‌رو دستگاه در پست‌های برق پرنویز، اعدادی کاملاً پایدار را ثبت می‌کند.

کاربر می‌تواند تا ۸۰۰ نتیجه تست را در حافظه داخلی ذخیره کند. سپس رابط نوری USB و نرم‌افزار تخصصی KEW Report داده‌ها را به کامپیوتر منتقل می‌کنند.

کاربرد ارت سنج ۴ سیمه و مقاومت ویژه خاک کیوریتسو مدل Kyoritsu 4106:

دستگاه KEW 4106 ابزاری حیاتی برای طراحان سیستم ارتینگ، مهندسان مشاور و بازرسان تأسیسات صنعتی است:

• مطالعات زمین‌شناسی و خاک‌شناسی پیش از طراحی چاه ارت: محاسبه مقاومت ویژه خاک برای تعیین عمق مناسب کوبیدن راد و جلوگیری از هزینه‌های اضافی الکترود.
• پست‌های انتقال و توزیع فشار قوی: سنجش دقیق شبکه‌های ارتینگ گسترده و باسبارها در محیط‌های سرشار از نویزهای القایی.
• صنایع نفت، گاز و پتروشیمی: بازرسی دوره‌ای رینگ ارت مخازن و دکل‌ها جهت ایمنی در برابر صاعقه و تخلیه الکتریسیته ساکن.
• ساختمان‌های بلندمرتبه و مراکز داده: ارزیابی پیوستگی سیستم‌های هم‌پتانسیل‌سازی با روش‌های دو سیمه و سه سیمه.

ویژگی‌های ارت سنج ۴ سیمه و مقاومت ویژه خاک کیوریتسو مدل Kyoritsu 4106:

اندازه‌گیری پیشرفته مقاومت ویژه خاک به روش ونر (Wenner)

کیوریتسو ۴۱۰۶ فاصله بین میخ‌های کمکی را از ۱ تا ۳۰ متر می‌پذیرد. دستگاه با فرمول اختصاصی مقاومت ویژه خاک را به دست می‌آورد. این ویژگی محاسبات لایه‌های زمین را پیش از اجرای سیستم ارتینگ بسیار ساده می‌کند.

انتخاب خودکار فرکانس و فیلتر پیشرفته FFT

دستگاه از پردازش سیگنال دیجیتال و فیلتر FFT (تبدیل فوریه سریع) بهره می‌برد. این سیستم تداخل نویز را به حداقل می‌رساند.

تکنسین می‌تواند فرکانس تست را روی حالت AUTO بگذارد. همچنین انتخاب دستی فرکانس‌های ۹۴، ۱۰۵، ۱۱۱ و ۱۲۸ هرتز وجود دارد. در حالت خودکار، دستگاه مناسب‌ترین فرکانس را برای فرار از نویز برمی‌گزیند.

نمایشگر گرافیکی بزرگ و نمایش پارامترهای جانبی

صفحه نمایش همراه با نور پس‌زمینه (Backlight)، اطلاعات کاملی از روند تست را نشان می‌دهد. این نمایشگر مقاومت میخ‌های کمکی ولتاژ و جریان، ولتاژ تداخلی زمین و فرکانس نویز را به کاربر اعلام می‌کند. در صورت بالا بودن مقاومت الکترودهای کمکی، دستگاه هشدار می‌دهد.

حافظه ذخیره‌سازی ۸۰۰ داده و اتصال کامپیوتری

این ارت سنج ظرفیت ثبت ۸۰۰ نتیجه آزمون را دارد. کابل رابط نوری 8212-USB همراه با نرم‌افزار KEW Report، اطلاعات را به رایانه می‌فرستند. این قابلیت فرآیند صدور گزارش‌های تحلیلی را سرعت می‌بخشد.

راهنمای استفاده

• آزمون مقاومت ویژه خاک (روش ونر): چهار میخ کمکی را در خط مستقیم و در فواصل مساوی در زمین بکوبید. عمق میخ‌ها نباید از ۵ درصد فاصله آنها بیشتر باشد. فاصله را در دستگاه وارد کنید و دکمه تست را بزنید تا عدد نهایی را ببینید.
• بررسی ولتاژ مزاحم زمین: دستگاه پیش از آزمون، ولتاژ نشتی زمین را می‌سنجد. اگر این ولتاژ فراتر از حد مجاز باشد، نمایشگر پیام اخطار را نشان می‌دهد.
• آزمون مقاومت سیستم ارت (روش سه‌سیمه یا چهارسیمه): سیم‌های جریان و ولتاژ را به ترمینال‌ها وصل کنید. روش چهارسیمه مقاومت سیم‌های رابط را خنثی می‌کند و دقیق‌ترین نتیجه را ارائه می‌دهد.
• ذخیره‌سازی داده: پس از پایدار شدن عدد، با زدن دکمه MEM داده را در حافظه ثبت کنید.

تفاوت با مدل‌های مشابه

• تفکیک‌پذیری بالاتر از مدل‌های معمولی: رزولوشن ۱ میلی‌اهم (0.001 اهم) در کیوریتسو ۴۱۰۶ تست سیستم‌های مش ارت حساس را ممکن می‌سازد. درحالی‌که دستگاه‌های معمولی دقت ۰.۰۱ اهم دارند.
• فناوری نویزگیر FFT: دستگاه در برابر جریان‌های نشتی سرگردان زمین قفل نمی‌کند و مقادیر را بدون افت دقت نشان می‌دهد.
• محاسبه هوشمند مقاومت خاک: بر خلاف ارت‌سنج‌های ساده سه‌سیمه، مدل 4106 پروژه‌های طراحی و مطالعات ژئوالکتریک را هدف قرار می‌دهد.

راهنمای خرید

ارت سنج چهارسیمه کیوریتسو KEW 4106 ابزاری مرجع برای مهندسان ناظر و پیمانکاران نیروگاهی است. فروشگاه مشهد ابزار این کالا را با ضمانت اصالت فیزیکی، برگه کالیبراسیون و پشتیبانی فنی عرضه می‌کند. شما می‌توانید برای استعلام قیمت روز و ثبت پیش‌فاکتور با کارشناسان ما تماس بگیرید.

سوالات متداول

روش چهارسیمه در ارت سنج کیوریتسو ۴۱۰۶ چه مزیتی نسبت به روش سه‌سیمه دارد؟

روش چهارسیمه مقاومت سیم‌های رابط و افت ولتاژ کابل‌های تست را حذف می‌کند. این قابلیت در مقاومت‌های زیر ۲ اهم، دقت آزمون را بسیار بالا می‌برد.

تفاوت اندازه‌گیری مقاومت زمین با مقاومت ویژه خاک چیست؟

مقاومت زمین، مقاومت یک الکترود کوبیده‌شده را نسبت به جرم زمین نشان می‌دهد. اما مقاومت ویژه خاک، ویژگی ذاتی جنس زمین است که به طراحی اولیه چاه ارت و محاسبه طول رادها کمک می‌کند.

کاربرد فیلتر FFT و حالت خودکار فرکانس چیست؟

پست‌های برق جریان‌های سرگردان و نویز فرکانسی تولید می‌کنند. فیلتر FFT این تداخل‌ها را خنثی می‌کند. حالت AUTO نیز فرکانسی را برمی‌گزیند که کمترین تداخل را با شبکه برق داشته باشد.

آیا کابل‌های دستگاه فواصل طولانی را پوشش می‌دهند؟

بله؛ این ابزار یک کابل ۴۰ متری قرمز و سه کابل ۲۰ متری روی قرقره دارد. این کابل‌ها فواصل میله‌ها را تا ۲۰ متر برای آزمون ونر به‌خوبی پوشش می‌دهند.
