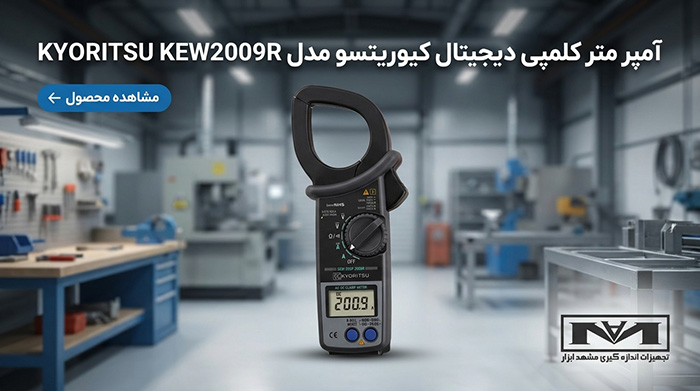

آمپر متر کلمپی دیجیتال کیوریتسو مدل KYORITSU KEW2009R

توضیحات

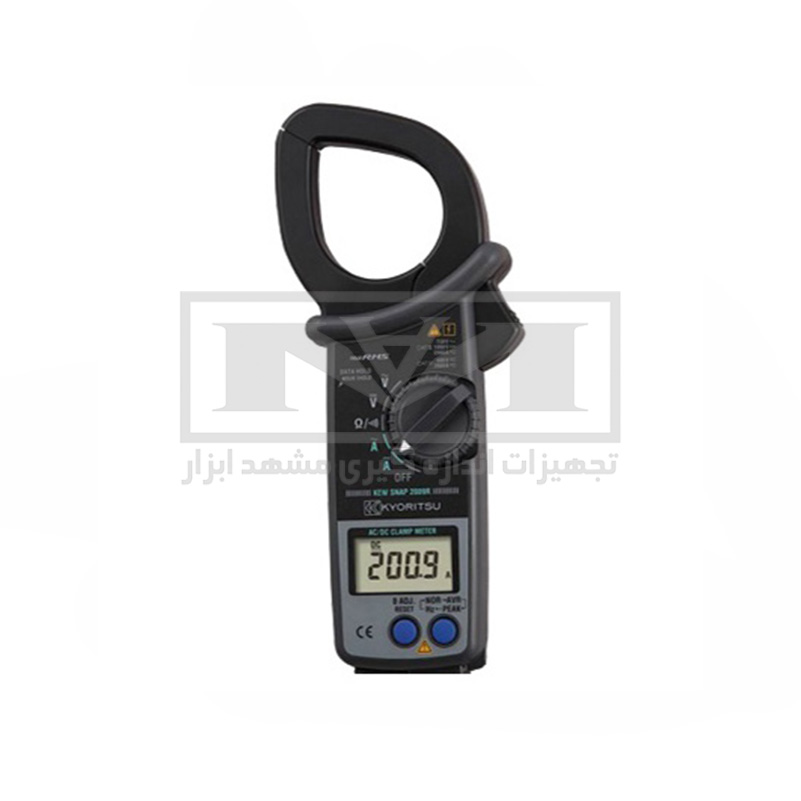

آمپرمتر کلمپی کیوریتسو KYORITSU KEW2009R:

مهندسان برق در تابلوهای صنعتی پرقدرت با چالش اندازه‌گیری جریان‌های سنگین روبرو هستند. قطع کردن خطوط تولید برای تست جریان، منطقی نیست. کمپانی کیوریتسو (Kyoritsu) ژاپن برای حل این چالش، آمپرمتر کلمپی کیوریتسو KYORITSU KEW2009R را تولید کرده است. این مولتی‌متر انبری، جریان AC و DC را تا ۲۰۰۰ آمپر به‌صورت غیرمخرب اندازه می‌گیرد.

کیوریتسو در KYORITSU KEW2009R از مدار پردازش True RMS (مقدار مؤثر واقعی) استفاده می‌کند. به همین دلیل، تکنسین‌ها بارهای دارای اعوجاج هارمونیکی را با کمترین خطا می‌سنجند. فک ۵۵ میلی‌متری دستگاه، به‌راحتی شینه‌های ضخیم و هادی‌های قطور را در بر می‌گیرد. همچنین، پورت خروجی آنالوگ، امکان پایش داده‌ها را با دیتالاگر برای شما فراهم می‌کند.

کاربردهای صنعتی کلمپ متر کیوریتسو 2009R

این ابزار به دلیل محدوده اندازه‌گیری وسیع، در پروژه‌های مختلف صنعتی نقش حیاتی دارد:

• پست‌های برق و صنایع مادر: ثبت بار شینه‌ها و ورودی ترانسفورماتورها تا ۲۰۰۰ آمپر.
• تجهیزات جریان مستقیم (DC): عیب‌یابی نیروگاه‌های خورشیدی، بانک‌های باتری مخابراتی و درایوهای DC.
• شبکه‌های مجهز به اینورتر: پایش بارهای غیرخطی در درایوهای فرکانس متغیر (VFD).
• پایش بلندمدت مصرف: انتقال داده‌های جریان به ثبات یا رکوردر صنعتی.

ویژگی‌های اصلی آمپرمتر کلمپی 2000 آمپر کیوریتسو

• دامنه جریان گسترده: اندازه‌گیری پیوسته جریان AC و DC تا ۲۰۰۰ آمپر.
• فناوری سنجش True RMS: حذف کامل نویزهای هارمونیکی در موج‌های غیرسینوسی.
• فک ارگونومیک ۵۵ میلی‌متری: عبور آسان کابل‌های پرفشار و باسبارهای ضخیم.
• خروجی ثبت اطلاعات (Recorder Output): تبدیل جریان به ولتاژ مستقیم (DC mV) برای انتقال به دیتالاگر.
• حفاظت الکترونیکی بدون فیوز: مقاومت در برابر اضافه بار تا ۶۰۰ ولت در وضعیت تست اهمی.
• استاندارد ایمنی بالا: منطبق بر IEC 61010-1 CAT IV 600V جهت تضمین امنیت کاربر.

راهنمای کاربری و نکات اندازه‌گیری

برای دریافت نتایج دقیق، این نکات را رعایت کنید:

1. انتخاب سیم تکی: فک کلمپ را فقط دور یک سیم فاز بیندازید. قرار دادن دو سیم رفت و برگشت درون دهانه، عدد صفر را نشان می‌دهد.
2. استقرار در مرکز فک: هادی را دقیقاً در مرکز دهانه بگذارید تا خطای القای الکترومغناطیسی کاهش یابد.
3. ایمنی در تست مقاومت: پیش از اتصال پراب‌ها در حالت اهم‌متر، برق مدار را قطع کنید و خازن‌ها را تخلیه نمایید.
4. تنظیم رکوردر: هنگام اتصال به لاگر، ضریب تبدیل ولتاژ دستگاه (۴۰۰mV یا ۲۰۰mV) را در نرم‌افزار تنظیم کنید.

لوازم جانبی کلمپ متر کیوریتسو 2009R

اقلام همراه:

• یک جفت پراب تست مدل 7107A
• کیف حمل ضدضربه کیوریتسو مدل 9094
• دو عدد باتری ۱.۵ ولت
• دفترچه راهنمای رسمی

تجهیز اختیاری:

• کابل اتصال به دیتالاگر مدل 7256 (برای اتصال خروجی آنالوگ)

مقایسه آمپرمتر KEW 2009R با مدل KEW 2007R

مدل ۲۰۰۹R جریان AC و DC را تا ۲۰۰۰ آمپر اندازه می‌گیرد و دهانه بزرگ ۵۵ میلی‌متری دارد. این مدل خروجی ثبت داده نیز ارائه می‌دهد. در مقابل، مدل ۲۰۰۷R فقط جریان AC را تا ۱۰۰۰ آمپر پشتیبانی می‌کند. دهانه مدل ۲۰۰۷R کوچک‌تر (۳۳ میلی‌متر) است و قابلیت تست جریان DC یا اتصال به رکوردر را ندارد.

راهنمای خرید آمپرمتر کیوریتسو

خرید ابزار دقیق نیازمند اطمینان از اصالت کالاست. مدل ۲۰۰۹R کیوریتسو، انتخابی حرفه‌ای برای محیط‌های پرفشار است. برای عملکرد مطمئن، این آمپرمتر را با برگه گواهی کالیبراسیون و ضمانت‌نامه رسمی تهیه کنید.

سوالات متداول

۱. آیا این دستگاه کابل‌های چندرشته‌ای را اندازه می‌گیرد؟

خیر. عبور همزمان سیم‌های رفت و برگشت از درون کلمپ، میدان‌های مغناطیسی را خنثی می‌کند. همیشه فقط یک هادی را داخل دهانه قرار دهید.

۲. پورت خروجی رکوردر چه کاربردی دارد؟

این خروجی، جریان لحظه‌ای را به یک سیگنال ولتاژ مستقیم تبدیل می‌کند. مهندسان با این سیگنال، تغییرات بار مصرفی را بدون نیاز به نگاه کردن به نمایشگر، روی دیتالاگر ثبت می‌کنند.

۳. استاندارد CAT IV 600V چه مزیتی دارد؟

این استاندارد بالاترین سطح ایمنی در شبکه فشار ضعیف است. بدنه دستگاه در برابر ولتاژهای ناگهانی ناشی از صاعقه یا کلیدزنی تابلوهای اصلی مقاومت می‌کند و خطرات جانی را از بین می‌برد.
