پاورمتر کلمپی هیوکی مدل HIOKI 3286-20 تحلیلگر توان تک‌فاز و سه‌فاز

توضیحات

پاورمتر کلمپی هیوکی مدل HIOKI 3286-20 تحلیلگر توان تک‌فاز و سه‌فاز

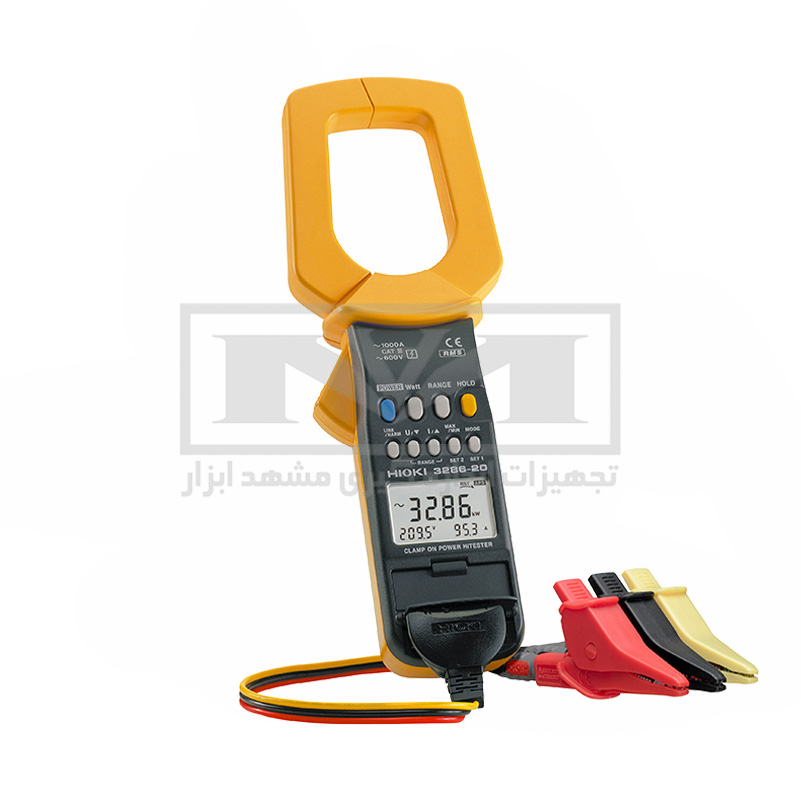

پاورمتر کلمپی هیوکی HIOKI 3286-20 یکی از دقیق‌ترین ابزارهای پرتابل کمپانی معتبر هیوکی (HIOKI) ژاپن برای پایش و ارزیابی کیفیت توان الکتریکی در شبکه‌های توزیع و تابلوهای صنعتی است. این تجهیز که با عنوان Clamp on Power HiTester شناخته می‌شود، مجموعه‌ای کامل از قابلیت‌های یک مولتی‌متر پیشرفته، کلمپ آمپرمتر فشار قوی و تحلیل‌گر کیفیت توان (Power Quality Analyzer) را در قالبی ارگونومیک و سبک گرد هم آورده است.

دستگاه HIOKI 3286-20 به لطف فناوری True RMS (مقدار مؤثر واقعی)، اندازه‌گیری‌های کاملاً پایدار و قابل استنادی را حتی در خطوط اعوجاج‌یافته و تحت بارهای غیرخطی مانند اینورترها و درایوهای صنعتی ارائه می‌دهد. طراحی منحصربه‌فرد دهانه کلمپ و پهنای باند فرکانسی گسترده، این تستر توان را به ابزاری بی‌بدیل برای مهندسان نگهداری و تعمیرات (نت)، پیمانکاران تأسیسات الکتریکی و کارشناسان ممیزی انرژی مبدل ساخته است.

پاورمتر کلمپی هیوکی HIOKI 3286-20 برای پاسخگویی به چالش‌های روزمره اندازه‌گیری در محیط‌های سخت صنعتی مهندسی شده است. مهم‌ترین کاربردهای عملیاتی این دستگاه عبارت‌اند از:

• ممیزی انرژی و پایش بار مصرفی: ارزیابی مصرف توان در تابلوهای توزیع اصلی و فرعی صنایع جهت شناسایی تلفات و محاسبه تعرفه‌های دیماند.
• تحلیل ضریب توان و تصحیح بانک‌های خازنی: سنجش ضریب توان (Power Factor – $\cos \phi$) و توان راکتیو (توان غیرمؤثر) برای تنظیم پله‌های خازنی و حذف جریمه‌های توان راکتیو.
• پایش کیفیت توان و هارمونیک‌سنجی مقدماتی: شناسایی اعوجاج‌های ولتاژ و جریان تا مرتبه ۲۰ هارمونیک ناشی از بارهای غیرخطی نظیر منابع تغذیه سوئیچینگ (SMPS) و کوره‌های القایی.
• راه‌اندازی و بازرسی الکتروموتورهای سه‌فاز: سنجش توان ورودی، توالی فازها و بارگذاری متقارن الکتروموتورها در شرایط بار متوازن بدون نیاز به قطع اتصالات.
• نگهداری پیشگیرانه تأسیسات برقی ساختمان‌ها و بیمارستان‌ها: ثبت مقادیر بیشینه و کمینه جریان و ولتاژ برای پیشگیری از تریپ‌های ناخواسته کلیدهای حفاظتی.

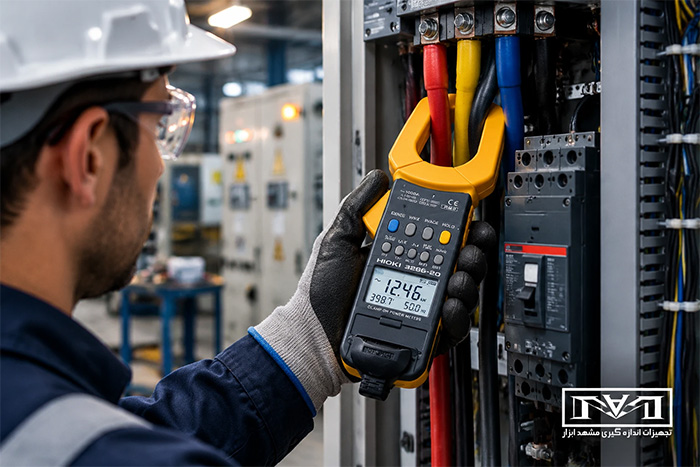

ویژگی‌های اصلی دستگاه HIOKI 3286-20

• فناوری اندازه‌گیری True RMS (مقدار مؤثر واقعی): تضمین دقت اندازه‌گیری در سیگنال‌های دفرمه‌شده ولتاژ و جریان با ضریب تاج (Crest Factor) تا ۲.۵.
• پوشش خطوط تک‌فاز و سه‌فاز: توانایی سنجش در خطوط تک‌فاز/دو‌سیمه و سه‌فاز/سه‌سیمه با بار متوازن تا سقف ۱۲۰۰ کیلووات.
• آنالیز فوری سطوح هارمونیکی: نمایش سطح هارمونیک‌های ولتاژ و جریان تا هارمونیک بیستم (۲۰th Harmonic) به منظور عیب‌یابی سریع اختلالات هارمونیکی شبکه.
• تشخیص توالی فاز (Phase Detection): مجهز به توابع هوشمند تعیین ترتیب فازها در شبکه‌های سه‌فاز برای اطمینان از چرخش صحیح شفت موتورها.
• دهانه کلمپ بزرگ (Jaw Size): قطر دهانه ۵۵ میلی‌متری با قابلیت احاطه بر روی باسبارها (شمش‌های مسی) تا ضخامت و پهنای ۸۰ میلی‌متر.
• نمایشگر دوگانه همراه با نمودار ستونی (Bar Graph): دارای نمایشگر دیجیتال تا ۶۰۰۰ شمارش (Digits) و نمایش گرافیکی لحظه‌ای تغییرات سیگنال.
• توابع کاربری Record و Data Hold: ثبت و نگهداری خودکار مقادیر کمینه و بیشینه (Max/Min) در کنار خاموشی خودکار (Auto Power Off) جهت بهینه‌سازی مصرف باتری.

مشخصات فنی دستگاه HIOKI 3286-20

محدوده‌های اندازه‌گیری ولتاژ و جریان

دستگاه دارای ۳ رنج اندازه‌گیری ولتاژ متناوب از ۱۵۰.۰ ولت تا ۶۰۰ ولت با پهنای باند فرکانسی ۳۰ هرتز تا ۱ کیلوهرتز است. در بخش آمپراژ، کلمپ این تستر توانایی قرائت جریان AC در سه بازه ۲۰.۰۰، ۲۰۰.۰ و ۱۰۰۰ آمپر را تا فرکانس ۱ کیلوهرتز پوشش می‌دهد.

بازه اندازه‌گیری توان و انرژی

پاورمتر کلمپی هیوکی HIOKI 3286-20 با ۱۸ ترکیب مختلف محاسباتی، توان اکتیو (توان مؤثر)، توان راکتیو (توان غیرمؤثر) و توان ظاهری را از ۳.۰۰۰ کیلووات تا ۶۰۰ کیلووات در حالت تک‌فاز و تا ۱۲۰۰ کیلووات در حالت سه‌فاز متوازن اندازه می‌گیرد.

راهنمای استفاده دستگاه HIOKI 3286-20

برای کاربری بهینه و رعایت اصول ایمنی حین اندازه‌گیری با پاورمتر کلمپی هیوکی HIOKI 3286-20 گام‌های زیر را مد نظر قرار دهید:

1. آماده‌سازی و اتصال پروب‌ها: کابل‌های اندازه‌گیری ولتاژ (Voltage Cord L9635-01) را به ترمینال‌های ورودی دستگاه متصل کرده و از سالم بودن روکش عایق دولایه پروب‌ها اطمینان حاصل کنید.
2. تنظیم سلکتور: کلید سلکتوری دستگاه را متناسب با سنجش مورد نظر روی پارامتر دلخواه (توان W، ولتاژ V، جریان A یا هارمونیک) قرار دهید.
3. اندازه‌گیری توان در خطوط سه‌فاز متوازن: فک کلمپ را تنها به دور یک رشته کابل فاز قفل کنید؛ سپس پروب‌های ولتاژ را به فازهای مربوطه اتصال دهید تا دستگاه با الگوریتم داخلی، توان کل شبکه سه‌فاز متوازن را محاسبه و درج نماید.
4. قرائت هارمونیک‌ها: با فشردن کلید مربوط به هارمونیک، می‌توانید مرتبه‌های مختلف نوسان را از هارمونیک پایه تا مرتبه ۲۰ تفکیک نموده و نرخ اختلال را ثبت کنید.
5. نکته ایمنی حیاتی: هرگز دهانه کلمپ را هم‌زمان به دور چند رشته سیم فاز و نول نیندازید؛ جریان‌های رفت و برگشت یکدیگر را خنثی کرده و عدد صفر نمایش داده می‌شود. همواره از دستکش و عینک عایق در حین تست تابلوهای برق‌دار استفاده کنید.

تفاوت با مدل‌های مشابه

کمپانی هیوکی در رده تسترهای جریانی مدل‌های متعددی نظیر 3280-10 یا 3282 را عرضه کرده است، اما تفاوت‌های بنیادینی میان تستر توان HIOKI 3286-20 و کلمپ‌های جریان معمولی وجود دارد:

• توانایی جامع سنجش توان: مدل‌های جریانی متداول تنها ولتاژ و آمپراژ را می‌سنجند، در حالی که 3286-20 مستقیماً توان اکتیو، راکتیو، ظاهری و ضریب توان را به روش یکپارچه محاسبه می‌کند.
• آنالیز فوری اعوجاج‌های هارمونیکی: برخلاف مدل‌های پایه‌ای که فاقد فیلترهای فرکانسی هستند، این دستگاه تا رتبه ۲۰ هارمونیک را تفکیک و آشکارسازی می‌نماید.
• دهانه فوق‌العاده عریض: فک ۵۵ میلی‌متری مدل 3286-20 امکان محاط شدن بر روی شمش‌های صنعتی عریض (۸۰ میلی‌متر) را فراهم می‌سازد، قابلیتی که در کلمپ‌های کامپکت (با قطر ۳۰ تا ۳۳ میلی‌متر) امکان‌پذیر نیست.
• مقایسه با سری سنسور مجزا (مانند 3290): سری‌های ماژولار هیوکی نظیر 3290 نیازمند خرید سنسور کلمپی جداگانه (CT9691) هستند، اما مدل 3286-20 یک راه‌حل همه‌کاره با سنسور سرخود است که سرعت عمل تیم فنی را دوچندان می‌کند.
