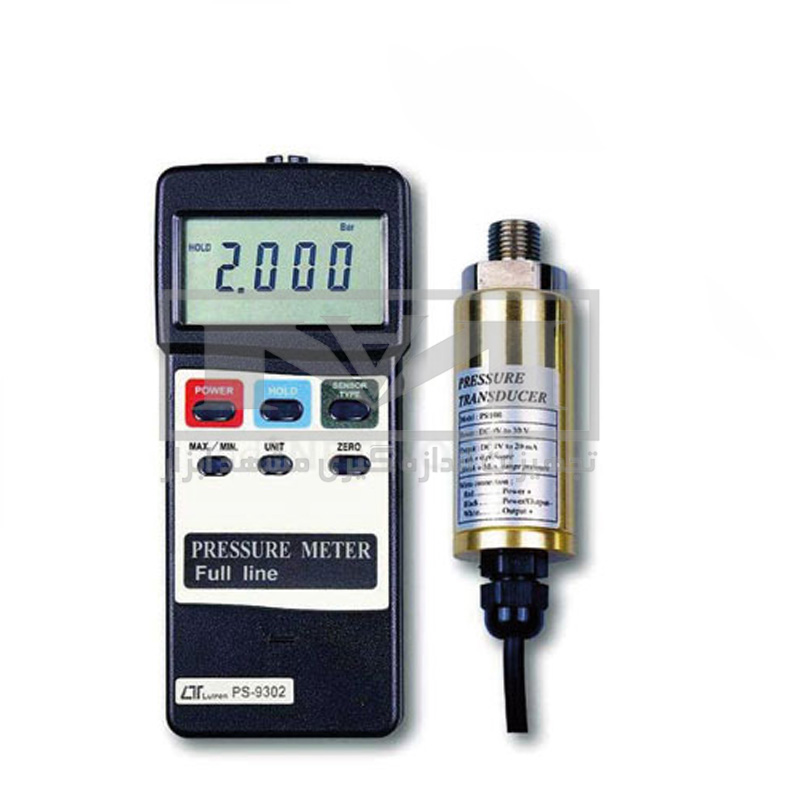

فشارسنج دیجیتال لوترون مدل LUTRON PS-9302

معرفی و تحلیل فنی فشارسنج لوترون PS-9302:

فشارسنج لوترون مدل LUTRON PS-9302 یکی از برترین ابزارهای اندازه‌گیری پرتابل کمپانی لوترون (Lutron) تایوان است. کمپانی سازنده این دستگاه را برای سنجش دقیق فشارهای مثبت، هیدرولیک و پنوماتیک طراحی کرده است. بارزترین ویژگی فنی این دستگاه، معماری چندمنظوره آن به کمک پراب‌های خارجی مجزا (External Pressure Transducers) است.

کاربر با تهیه این دستگاه و انتخاب پراب مناسب (از ۲ تا ۴۰۰ بار)، طیف وسیعی از آزمون‌ها را پوشش می‌دهد. بنابراین شما دیگر به خرید چندین گیج مجزا نیازی نخواهید داشت. تراشه میکروپروسسوری پیشرفته دستگاه همراه با حافظه EEPROM، امکان تعویض و شناسایی سریع پراب‌ها را فراهم کرده و خطاهای تنظیم میدانی را به حداقل می‌رساند.این محصول بخشی از مجموعه تجهیزات تست محیطی و پرتابل بوده که برای پایش و عیب‌یابی شرایط خطوط تولید کاربرد دارد.

حوزه‌های کاربرد صنعتی فشارسنج

این دستگاه به دلیل تطبیق‌پذیری بالا، در صنایع متعددی نقش حیاتی ایفا می‌کند:

• صنایع هیدرولیک و پنوماتیک: آزمون و کالیبراسیون خطوط هوای فشرده، محرک‌ها، جک‌ها و پمپ‌های هیدرولیک تا ۴۰۰ بار.
• صنایع تهویه مطبوع (HVAC): اندازه‌گیری فشار خطوط مبرد و محاسبه دمای سوپرهیت (Superheat) و ساب‌کول در چیلرها.
• صنایع خودروسازی و مکانیک: پایش خطوط وکیوم موتور، فشار منیفولد ورودی و سیستم‌های ترمز و فرمان.
• صنایع غذایی و دارویی: نظارت بر فشار مخازن، اتوکلاوها و خطوط انتقال سیالات فرآیندی.
• اتوماسیون صنعتی: تنظیم و پایش شیرهای تناسبی و مدارهای کنترل موقعیت.

ویژگی‌های کلیدی دستگاه

قابلیت‌های اندازه‌گیری و سنسورها

• پشتیبانی از ۷ محدوده فشاری: سازگاری کامل با سنسورهای مجزای ۲، ۵، ۱۰، ۲۰، ۵۰، ۱۰۰ و ۴۰۰ بار.
• حافظه هوشمند: ذخیره مشخصات سنسور در حافظه EEPROM بلافاصله پس از انتخاب ظرفیت جدید.

امکانات کاربری و ثبت داده

• تنظیم سریع نقطه صفر (Zero Adjust): صفر کردن خطای آفست تنها با فشردن یک کلید.
• تنظیم بهره سیگنال (Gain Adjust): مناسب برای کالیبراسیون‌های دقیق آزمایشگاهی.
• صفحه نمایش پیشرفته: نمایشگر ۶۱ × ۳۴ میلی‌متری با اعداد درشت و کنتراست قابل تنظیم.
• توابع کاربردی: قابلیت Data Hold برای تثبیت عدد و ثبت خودکار مقادیر Max/Min.
• اتصال به رایانه: مجهز به درگاه RS-232 یا USB جهت انتقال داده‌ها و گزارش‌گیری.

راهنمای گام‌به‌گام استفاده

برای بهره‌برداری صحیح از دستگاه، مراحل زیر را دنبال کنید:

1. اتصال سنسور: سوکت ۴ پین DIN سنسور فشار را در درگاه ورودی بالای دستگاه قرار داده و محکم کنید.
2. روشن‌سازی: کلید روشن/خاموش را فشار دهید تا نمایشگر فعال شود.
3. معرفی پراب: ظرفیت نامی سنسور جدید را از پنل جلویی انتخاب کنید تا دستگاه آن را در حافظه EEPROM ذخیره کند.
4. تنظیم واحد: کلید Unit را بفشارید و واحد اندازه‌گیری مد نظر خود را انتخاب نمایید.
5. صفر کردن: قبل از بستن سنسور به خط، دکمه Zero را بزنید تا نمایشگر صفر شود.
6. عملیات تست: سنسور را از طریق رزوه ۱/۴ اینچ به خط تست ببندید و نشتی‌بندی را چک کنید.
7. ثبت داده: برای ثبت اوج فشار، کلید Record و سپس دکمه Max/Min را بزنید.

لیست لوازم جانبی و تجهیزات مکمل

• ترنسدیوسرهای فشار (سری PS100): شامل مدل‌های ۲ تا ۴۰۰ بار با بدنه صنعتی.
• کیف حمل (CA-06): هاردکیس پلاستیکی مقاوم جهت محافظت از دستگاه و سنسورها.
• کابل‌های اتصال: کابل RS-232 مدل UPCB-01 و کابل مبدل USB مدل USB-01.
• نرم‌افزار (SW-U801-WIN): جهت ترسیم نمودارهای تغییرات فشار و خروجی اکسل.

مزیت‌های رقابتی نسبت به رقبا

بسیاری از فشارسنج‌های رایج بازار سنسور داخلی و ثابت دارند که محدودیت ایجاد می‌کند. لوترون مدل PS-9302 با معماری ترنسدیوسرهای خارجی، دو مزیت مهم دارد:

• ایمنی کاربر: خطر آسیب به نمایشگر در فشارهای بسیار بالا (تا ۴۰۰ بار) کاملاً حذف می‌شود.
• بهینه‌سازی هزینه: تیم‌های فنی با خرید یک دستگاه مرکزی، می‌توانند ده‌ها پراب مختلف را راه‌اندازی کنند و نیازی به خرید چندین دستگاه ندارند.

راهنمای انتخاب و خرید

خرید فشارسنج دیجیتال لوترون مدل LUTRON PS-9302 انتخابی هوشمندانه برای آزمایشگاه‌ها و کارگاه‌های صنعتی است. توجه داشته باشید که این دستگاه به صورت «نمایشگر تکی» عرضه می‌شود. پیشنهاد می‌کنیم حتماً متناسب با فشار کاری خطوط خود، پراب‌های سری PS100 را به صورت جداگانه ثبت سفارش کنید.برای بررسی مشخصات و قیمت سایر مدل‌های تستر فشار، می‌توانید از صفحه انواع فشارسنج‌های صنعتی و دیجیتال در مشهد ابزار دیدن فرمایید.

سوالات متداول

• آیا همراه دستگاه PS-9302 سنسور فشار هم عرضه می‌شود؟

خیر؛ این دستگاه به صورت یونیت مرکزی (Meter Only) ارائه می‌شود تا کاربران پراب‌های مورد نیاز خود را به صورت انتخابی تهیه کنند.

• آیا تعویض سنسورها نیازمند کالیبراسیون است؟

خیر؛ تمام سنسورهای سری PS100 کالیبره شده‌اند و پس از تعویض، فقط باید ظرفیت آن را روی دستگاه مشخص کنید.

• رزوه اتصال سنسورها چه سایزی است؟

سنسورها دارای رزوه استاندارد ۱/۴ اینچ هستند و معمولاً یک مبدل NPT نیز همراه سنسور ارائه می‌شود.
