کلمپ جریان فلوک مدل Fluke i410

توضیحات

کلمپ جریان فلوک مدل Fluke i410:

کلمپ جریان فلوک مدل Fluke i410 یک پروب جریان سنجشی با فناوری سنسور اثر هال (Hall-Effect Sensor) است که با هدف ارتقای قابلیت‌های اندازه‌گیری انواع مولتی‌مترهای دیجیتال (Digital Multimeters) توسط کمپانی مطرح آمریکایی فلوک به تولید رسیده است. بسیاری از تکنسین‌ها و مهندسان در صنایع مختلف با این چالش مواجه‌اند که مولتی‌مترهای استاندارد تنها قادر به اندازه‌گیری جریان تا سقف ۱۰ الی ۲۰ آمپر و آن هم به‌صورت اتصال متوالی (سری) در مدار هستند؛ امری که هم زمان‌بر است و هم خطرات ایمنی بالایی به همراه دارد.

پروب کلمپی Fluke i410 دقیقاً برای حل این چالش مهندسی شده است؛ با اتصال فیش‌های موزی محافظت‌شده (Shrouded Banana Plugs) این پروب به پایانه‌های ولتاژ میلی‌ولت مولتی‌متر، می‌توانید بدون نیاز به قطع مدار یا ایجاد وقفه در عملکرد سیستم‌های برقی، جریان‌های مستقیم و متناوب (AC/DC) را تا ۴۰۰ آمپر پیوسته با دقتی مطمئن اندازه‌گیری و ثبت کنید. کابل ۱.۶ متری دستگاه، امکان کار ایمن و دید کافی به نمایشگر مولتی‌متر را حتی در محیط‌های متراکم تابلوهای برق صنعتی تضمین می‌کند.

کاربرد کلمپ جریان فلوک مدل Fluke i410

پروب کلمپی فلوک مدل i410 در پروژه‌ها و صنایع مختلف کاربردهای استراتژیک دارد:

• عیب‌یابی سیستم‌های برق صنعتی و ماشین‌آلات: سنجش میزان مصرف و بار خطوط فاز در موتورها، پمپ‌ها و تجهیزات صنعتی تا ۴۰۰ آمپر.
• تست و ارزیابی سیستم‌های فتوولتائیک و انرژی خورشیدی (Solar PV): به دلیل توانایی اندازه‌گیری جریان مستقیم (DC Current)، این کلمپ برای بازرسی استرینگ‌ها و خروجی پنل‌های خورشیدی بسیار ایده‌آل است.
• صنایع خودروسازی و ماشین‌آلات سنگین: تست جریان استارت، آلترناتورها و عیب‌یابی مدارهای برق خودرو بدون آسیب به سیم‌کشی.
• بازرسی یو‌پی‌اس‌ها (UPS) و رک‌های باتری پشتیبان: پایش جریان تخلیه و شارژ باتری‌ها در اتاق‌های سرور و پست‌های برق.
• تجهیز و کالیبراسیون آزمایشگاه‌های برق: استفاده در کنار اسکوپ‌ها و مولتی‌مترهای مرجع برای رسم شکل‌موج و محاسبات جریانی.

ویژگی‌های کلمپ جریان فلوک مدل Fluke i410

اندازه‌گیری دوگانه جریان متناوب و مستقیم (AC/DC)

برخلاف ترانسفورماتورهای جریان مرسوم که تنها قادر به خواندن جریان AC هستند، فلوک i410 با بهره‌گیری از سنسور اثر هال (Hall Effect)، اندازه‌گیری جریان DC را نیز با همان سهولت و بدون دخالت مستقیم در سیم‌کشی مدار انجام می‌دهد.

ضریب تبدیل استاندارد و سازگاری بالا

این پروب دارای نسبت تبدیل خروجی یک میلی‌ولت به ازای هر یک آمپر است. به این معنا که اگر جریانی معادل ۲۵۰ آمپر از هادی عبور کند، پروب ولتاژی معادل ۲۵۰ میلی‌ولت تولید می‌نماید که بر روی رنج میلی‌ولت DC یا AC هر مولتی‌متر استانداردی خوانده می‌شود.

ایمنی و سهولت در دسترسی

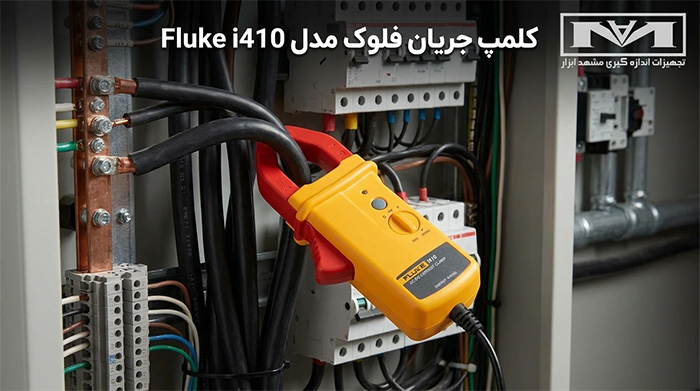

طراحی دهانه کلمپ (Jaw) با زاویه ارگونومیک به اپراتور اجازه می‌دهد تا در فضاهای محدود، شینه‌ها و دسته‌سیم‌های داخل تابلوهای برق متراکم با قطر حداکثر ۳۰ الی ۳۲ میلی‌متر به آسانی قلاب شود و اندازه‌گیری را به روش القایی (بدون لخت کردن سیم) ثبت نماید.

راهنمای استفاده

برای دستیابی به بیشترین دقت و حفظ ایمنی هنگام کار با کلمپ جریان Fluke i410 مراحل زیر را به ترتیب اجرا نمایید:

1. اتصال به مولتی‌متر: کابل خروجی کلمپ را با فیش‌های موزی به پایانه‌های اندازه‌گیری ولتاژ مولتی‌متر دیجیتال (پایانه قرمز به Volt و پایانه مشکی به COM) وصل کنید.
2. انتخاب سلکتور مولتی‌متر: سلکتور مولتی‌متر خود را روی حالت ولتاژ میلی‌ولت قرار دهید. بسته به نوع مداری که تست می‌کنید، نوع ولتاژ را روی AC یا DC ست کنید.
3. روشن کردن کلمپ و صفر کردن آفست (Zero Adjust): کلید پاور روی بدنه کلمپ i410 را روشن کنید. قبل از قرار دادن کابل داخل دهانه، پیچ تنظیم صفر (Zero Knob) را بچرخانید تا نمایشگر مولتی‌متر عدد صفر میلی ولت را نمایش دهد (این کار پسماند مغناطیسی محیط را حذف می‌کند).
4. کلمپ کردن هادی: دهانه کلمپ را باز کرده و دقیقاً تنها یک سیم یا یک هادی فاز را در مرکز دهانه قرار دهید. قرار دادن همزمان سیم‌های فاز و نول باعث خنثی شدن میدان مغناطیسی و نمایش عدد صفر خواهد شد.
5. قرائت مستقیم: هر میلی‌ولت مشاهده شده روی صفحه مولتی‌متر معادل دقیق ۱ آمپر جریان در مدار است.
