الاینمنت لیزری فلوک مدل Fluke ۸۳۱

توضیحات

الاینمنت لیزری فلوک مدل Fluke ۸۳۱:

عدم هم‌راستایی یا ناهم‌محوری شفت‌ها (Shaft Misalignment) عامل اصلی بیش از ۵۰ درصد از خرابی‌های ناگهانی در ماشین‌آلات دوار نظیر الکتروموتورها، پمپ‌ها، گیربکس‌ها و کمپرسورهاست. روش‌های سنتی مانند خط‌کش فلزی یا ساعت اندیکاتور (Dial Indicator) علاوه بر زمان‌بر بودن، خطای چشمی اپراتور، افتادگی پایه ساعت (Sag) و دشواری محاسبات دستی را به همراه دارند. در این میان، اجرای دقیق و استاندارد فرآیند الاینمنت با به‌کارگیری تکنولوژی لیزر، مطمئن‌ترین راهکار جهت ارتقای بهره‌وری خطوط تولید و کاهش هزینه‌های تعمیرات و نگهداری (Maintenance) است.

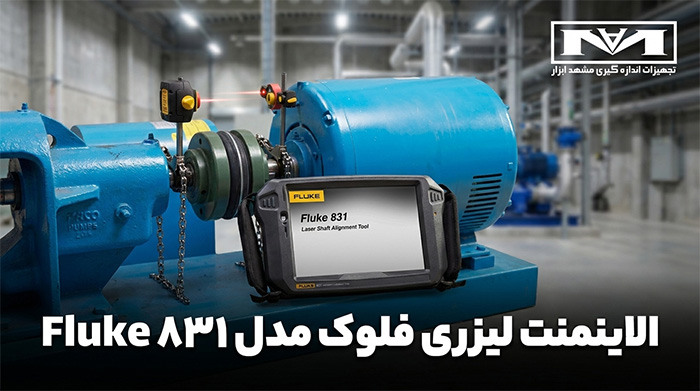

دستگاه الاینمنت لیزری فلوک مدل Fluke 831 Laser Shaft Alignment Tool یک سیستم پیشرفته، صنعتی و تمام‌عیار است که توسط کمپانی پرچم‌دار Fluke و با بهره‌گیری از فناوری‌های سنسور شرکت معتبر Prüftechnik آلمان توسعه یافته است. این سامانه با تکیه بر سنسور نوری تک‌لیزری متقارن sensALIGN 3 و منشور بازتابنده ۹۰ درجه، عملیات هم‌محورسازی شفت را به فرآیندی سریع، بصری و بدون خطا تبدیل می‌کند. رابط کاربری تبلت صنعتی دستگاه با راهنمای گام‌به‌گام تصویری، اپراتور را از مرحله ورود ابعاد و ثبت وضعیت اولیه (As-Found) تا اصلاح زوایای افقی و عمودی و اعمال شیمز (Shim) هدایت می‌نماید.

کاربرد الاینمنت لیزری فلوک مدل Fluke ۸۳۱:

استفاده از سیستم الاینمنت فلوک Fluke 831 در صنایع فرآیندی و پایش وضعیت (Condition Monitoring) دارای کاربردهای حیاتی زیر است:

• هم‌محورسازی انواع پمپ و الکتروموتور: حذف ارتعاشات مخرب و جلوگیری از نشت زودهنگام سیل مکانیکی (Mechanical Seal) و شکستگی یاتاقان‌ها در صنایع نفت، گاز، پتروشیمی و تصفیه‌خانه‌ها.
• تنظیم و تراز خطوط شفت توربین و ژنراتور: بازرسی مداوم هم‌راستایی در نیروگاه‌های حرارتی و برق‌آبی جهت جلوگیری از هدررفت انرژی و سایش غیریکنواخت.
• خطوط انتقال قدرت گیربکسی و کمپرسورها: اجرای دقیق فرآیند الاینمنت در کارخانجات فولاد، سیمان و صنایع خودروسازی برای جلوگیری از آسیب به دنده‌ها و کوپلینگ‌ها.
• تشخیص و اصلاح عیب پای لنگ (Soft Foot): شناسایی عدم انطباق پایه‌های تجهیز با فونداسیون شاسی پیش از بستن نهایی پیچ‌ها.
• جبران انبساط حرارتی (Thermal Growth Compensation): محاسبه تغییرات مکانی شفت ناشی از افزایش دمای کاری تجهیز در شرایط نامی.

ویژگی‌های الاینمنت لیزری فلوک مدل Fluke ۸۳۱:

فناوری نوین تک‌لیزر با سنسور sensALIGN 3

برخلاف سیستم‌های سنتی دولیزره که تنظیم اولیه پرتوهای آن‌ها در فاصله‌های زیاد کاری بسیار دشوار و زمان‌بر است، سیستم الاینمنت Fluke 831 از یک فرستنده لیزری کواکسیال (هم‌محور) به همراه یک منشور بازتابنده دقیق بهره می‌برد. این ساختار علاوه بر نصب سریع و بدون پیچیدگی، خطای هم‌پوشانی را به حداقل رسانده و محدوده عملکردی پیوسته و پویا با دقت سنجش ۱ میکرون  فراهم می‌سازد.

رابط کاربری تبلت صنعتی مستحکم (Rugged Tablet)

کنسول مرکزی این سیستم یک تبلت صنعتی ۸ اینچی با نمایشگر لمسی رزولوشن بالا است که تحت استاندارد حفاظتی IP68 (کاملاً ضد گردوغبار و غوطه‌ور در آب تا عمق ۱.۵ متر) طراحی شده است. گرافیک رنگی و بصری دستگاه تمام مراحل اصلاح زاویه‌ای (Angular) و موازی (Parallel) را به صورت سه‌بعدی و در زمان واقعی (Real-time) نمایش می‌دهد.

شیوه اندازه‌گیری منعطف Active Clock و حالت پیوسته Sweep

کاربر برای انجام الاینمنت اجباری به توقف در موقعیت‌های ساعت ۹، ۱۲ و ۳ ندارد. قابلیت اندازه‌گیری Sweep به تکنسین اجازه می‌دهد تا تنها با یک چرخش نرم شفت به اندازه ۶۰ درجه، میلیون‌ها داده مکانی را ثبت کرده و وضعیت دقیق ناهم‌راستایی را استخراج نماید.

محاسبه‌گر پیشرفته انبساط حرارتی و گزارش‌گیری یکپارچه

دستگاه مجهز به ماشین‌حساب تخصصی رشد حرارتی ماشین‌آلات است. پس از پایان کار، فایل گزارش کامل کارشناسی با فرمت PDF همراه با نمودارهای گرافیکی، وضعیت قبل و بعد از اصلاح و تاییدیه استانداردهای بین‌المللی تلرانس هم‌محوری، مستقیماً از طریق Wi-Fi یا درگاه USB ذخیره و به نرم‌افزار مدیریت دارایی ARC 4.0 منتقل می‌شود.

راهنمای استفاده

برای دستیابی به تراز میکرونی و بازدهی حداکثری با دستگاه الاینمنت Fluke 831، مراحل زیر را مطابق با استانداردهای کارگاهی اجرا نمایید:

1. بررسی ایمنی و عدم وجود پای لنگ (Soft Foot Check): پیش از اتصال دستگاه، برق تجهیز را قطع (Lockout/Tagout) کنید. تبلت را روشن کرده و برنامه Soft Foot را اجرا کنید تا از تماس کامل پایه‌های موتور با شاسی اطمینان حاصل شود.
2. نصب پایه و سنسورها: با استفاده از زنجیرهای مستحکم، سنسور sensALIGN 3 را روی شفت ماشین ثابت (مانند پمپ) و منشور منکسرکننده را روی شفت ماشین متحرک (مانند الکتروموتور) محکم نصب کنید.
3. ورود ابعاد هندسی ماشین: ابعاد فیزیکی شامل فاصله سنسور تا منشور، فاصله سنسور تا مرکز کوپلینگ و فواصل پایه‌های جلویی و عقبی موتور را به صورت میلی‌متری در صفحه لمسی تبلت وارد نمایید.
4. برداشت نقاط اندازه‌گیری (Measurement): شفت را به آرامی بچرخانید. سیستم هوشمند فلوک با پایش پیوسته، مقادیر انحراف موازی (Offset) و زاویه‌ای (Angular) را در دو صفحه افقی و عمودی محاسبه می‌کند.
5. اعمال تصحیحات شیمز و جابه‌جایی افقی (Live Move): مقادیر دقیق شیمزهای استیل مورد نیاز برای زیر پایه‌ها بر روی صفحه نمایش داده می‌شود. با اضافه یا کم کردن شیم‌ها و سپس حرکت دادن افقی موتور با استفاده از پیچ‌های جک (Jacking Bolts) در حالت Live Move، نماد شکلک تاییدیه سبزرنگ در تلرانس مجاز ظاهر خواهد شد.

لوازم جانبی

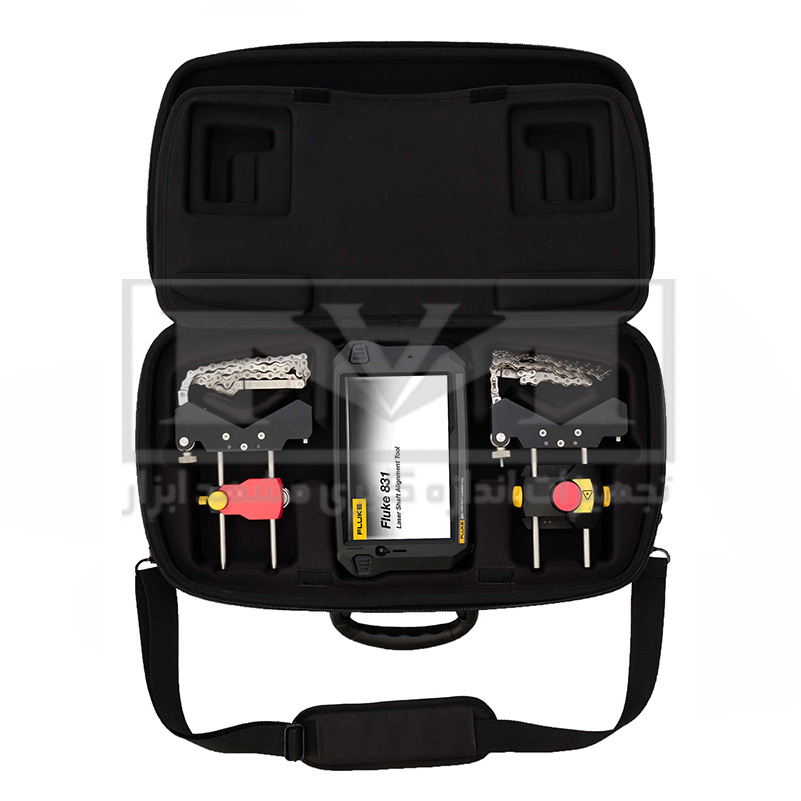

کیت جامع دستگاه الاینمنت فلوک Fluke 831 در یک هاردکیس صنعتی ضدضربه و ضدآب عرضه می‌شود و شامل اقلام زیر است:

• تبلت صنعتی هوشمند ۸ اینچی مجهز به بند مهار و قلم لمسی
• هد سنسور نوری لیزری sensALIGN 3 همراه با درپوش محافظ لنز
• منشور بازتابنده دقیق ۹۰ درجه (Reflector Prism) با کاور محافظ
• دو عدد فیکستور زنجیری مستحکم صنعتی برای شفت‌هایی با قطر ۱۵ تا ۵۰۰ میلی‌متر
• چهار عدد میله ساپورت استیل رزوه خورده در طول‌های مختلف
• متر نواری صنعتی جهت برداشت فواصل هندسی تجهیز
• شارژر و آداپتورهای برق شبکه به همراه کابل اتصال USB
• فلش مموری اختصاصی فلوک حاوی مستندات، راهنمای کاربری و نرم‌افزار اتصال PC
• پارچه میکروفیبر تمیزکننده اختصاصی اپتیک لیزر

تفاوت با مدل‌های مشابه

در میان دستگاه‌های سری پایش وضعیت مکانیکی فلوک، مقایسه Fluke 831 با نسل قبلی خود (Fluke 830) تفاوت‌های ارتقایافته زیر را آشکار می‌سازد:

• رابط کاربری و سیستم‌عامل: در مدل Fluke 830 پردازشگر درون یک بدنه اختصاصی محدود تعبیه شده بود؛ اما در Fluke 831 پردازش بر روی یک تبلت صنعتی پرسرعت بر پایه اندروید با قابلیت ارتباط بی‌سیم و ابری (Cloud) انجام می‌پذیرد.
• رزولوشن و شفافیت نمایش: نمایشگر ۸ اینچی و لمسی Fluke 831 با رزولوشن فول‌اچ‌دی، کاربری در محیط‌های آفتابی و باز را در مقایسه با صفحه مات مدل قدیمی تسهیل کرده است.
• فناوری سنسور: سنسور sensALIGN 3 در مدل Fluke 831 از دامنه دینامیکی بسیار وسیع‌تری نسبت به نسخه‌های کلاسیک برخوردار است که مانع از قطع اتصال اشعه لیزر در خطاهای شدید ناهم‌راستایی اولیه می‌شود.

راهنمای خرید

هنگام سرمایه‌گذاری برای خرید دستگاه الاینمنت شفت لیزری صنعتی، توجه به چند مؤلفه اساسی الزامی است:

1. سازگاری با انواع کوپلینگ‌ها: اطمینان حاصل کنید که دستگاه از ماشین‌آلات با کوپلینگ‌های صلب، فلکسیبل، شفت‌های رابط و فواصل بلند میانی پشتیبانی می‌کند.
2. پشتیبانی از زبان و نرم‌افزار گزارش‌گیری: قابلیت استخراج خروجی‌های معتبر مهندسی و گزارش‌های استاندارد کالیبراسیون برای ارائه به ناظران کیفی و شرکت‌های بیمه الزامی است.
3. اصالت سنسور و اپتیک: سنسورهای اپتیکی کواکسیال ابزارهایی با تلرانس میکرونی هستند؛ وجود گواهی کالیبراسیون کارخانه فلوک و تست میدانی، ضامن طول عمر دستگاه شما خواهد بود.

جهت دریافت پیش‌فاکتور رسمی، استعلام قیمت به‌روز و بررسی دقیق فنی دستگاه الاینمنت لیزری شفت فلوک مدل Fluke 831، با تیم مهندسی فروش شرکت مشهد ابزار در تماس باشید.

سوالات متداول (FAQ)

۱. دستگاه الاینمنت Fluke 831 تا چه فاصله‌ای بین دو شفت را پشتیبانی می‌کند؟

به لطف استفاده از منشور منکسرکننده با بازتابش ۹۹ درصدی و فناوری سنسور sensALIGN 3، این دستگاه قادر است فرآیند هم‌محورسازی را در فواصل تفکیک‌شده کوتاه تا فاصله‌های طولانی بیش از ۱۰ متر با حفظ کامل دقت ۱ میکرون پوشش دهد.

۲. قابلیت Live Move در دستگاه الاینمنت فلوک چگونه به تکنسین کمک می‌کند؟

حالت Live Move یک سیستم پایش زنده زاویه و موقعیت شفت است؛ به این صورت که حین ضربه زدن آرام یا چرخاندن پیچ‌های جک برای جابه‌جایی افقی ماشین متحرک، عقربه‌ها و اعداد روی نمایشگر به شکل هم‌زمان تغییر می‌کنند و نیازی به اندازه‌گیری مجدد و چرخاندن دوباره شفت وجود ندارد.

۳. آیا برای استفاده از این سیستم الاینمنت، حتماً باید چرخش کامل ۳۶۰ درجه انجام شود؟

خیر؛ یکی از بارزترین مزایای Fluke 831 امکان اندازه‌گیری با چرخش جزئی (حداقل ۶۰ درجه از دور شفت) است. این ویژگی برای پمپ‌ها و تجهیزاتی که با محدودیت فضای چرخش، وجود گارد حفاظتی یا موانع لوله‌کشی مواجه هستند، فوق‌العاده کاربردی است.

۴. در صورت وجود لرزش‌های شدید در محیط پیرامونی کارگاه، دقت دستگاه حفظ می‌شود؟

بله؛ سنسور sensALIGN 3 مجهز به فیلترهای پردازش سیگنال دیجیتال داخلی است که ارتعاشات هارمونیک محیطی و لرزش‌های گذرای کف کارگاه را حذف کرده و فقط جابه‌جایی واقعی حاصل از دوران شفت را قرائت می‌نماید.
