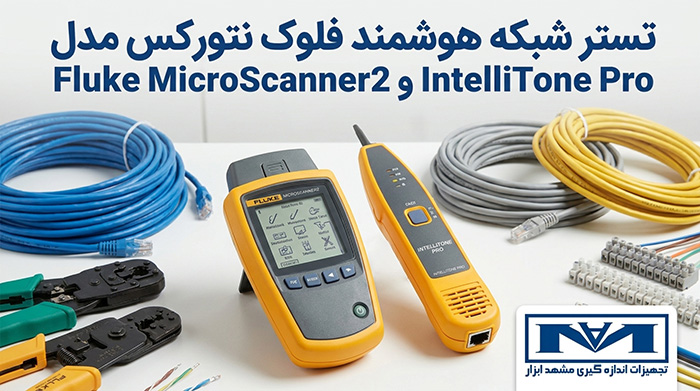

تستر کابل شبکه فلوک مدل Fluke Networks MS2-KIT MicroScanner2

توضیحات

تستر کابل شبکه فلوک مدل Fluke Networks MS2-KIT MicroScanner2:

تستر شبکه فلوک مدل MicroScanner2 (کد اختصاصی MS2-KIT) یکی از دقیق‌ترین و کارآمدترین کیت‌های عیب‌یابی و وریفایر (Cable Verifier) کابل‌های شبکه، دیتا، صوت و تصویر در دنیا است. کمپانی نام‌آشنای Fluke Networks این پکیج حرفه‌ای را برای تکنسین‌های پسیو شبکه، مدیران مراکز داده (Data Centers) و کارشناسان سیستم‌های مخابراتی طراحی کرده است تا زمان عیب‌یابی کابل‌کشی ساخت‌یافته را به حداقل ممکن برساند.

تستر کابل فلوک MS2-KIT با تجمیع چهار قابلیت حیاتی در یک نمایشگر ال‌سی‌دی گرافیکی، نیاز کاربر به جابه‌جایی مداوم میان منوهای مختلف را از بین برده است. این تستر به صورت هم‌زمان نقشه گرافیکی سیم‌کشی (Graphical Wiremap)، طول کابل، فاصله دقیق تا محل خرابی یا قطعی (Distance to Fault)، شناسه کابل (Cable ID) و تجهیز متصل در انتهای خط (Far End Device) را نمایش می‌دهد. به کمک این کیت کامل، شناسایی خطاهای اتصال، جابه‌جایی زوج‌سیم‌ها و ردیابی کابل‌ها با دقت بسیار بالا انجام می‌شود.

کاربرد تستر کابل شبکه فلوک مدل Fluke Networks MS2-KIT MicroScanner2

کیت تستر شبکه فلوک نتورکز MS2-KIT برای طیف وسیعی از آزمون‌ها و پروژه‌های کابل‌کشی فشار ضعیف مناسب است:

• تست و صحه‌گذاری زیرساخت شبکه (LAN Verification): بررسی سلامت پچ‌کوردها و کابل‌های شبکه ساخت‌یافته از دسته Cat 5e، Cat 6 و Cat 6a.
• عیب‌یابی خطوط تلفن و صوت (Voice/POTS): تست اتصالات سوکت‌های RJ11 و RJ12 و تشخیص خطوط فعال تلفنی سنتی (POTS – Plain Old Telephone Service).
• بررسی سیستم‌های تصویری و کواکسیال (Coaxial/CCTV): تست کابل‌های کواکسیال با امپدانس 75 اهم و 50 اهم مربوط به دوربین‌های مداربسته و سیستم‌های توزیع تصویر.
• ردیابی و شناسایی کابل در رک و داکت (Cable Tracing): ردیابی دسته‌کابل‌های نامنظم در پچ‌پنل‌ها و سوییچ‌ها با استفاده از پروب ردیاب IntelliTone Pro 200 موجود در کیت.
• تشخیص سرویس‌های فعال شبکه و PoE: شناسایی وجود ولتاژ فناوری انتقال برق روی بستر شبکه (PoE – Power over Ethernet) و سرعت سوئیچ‌های اترنت (10/100/1000 Mbps).

ویژگی‌های تستر کابل شبکه فلوک مدل Fluke Networks MS2-KIT MicroScanner2

• نمایش جامع تمام پارامترها در یک صفحه: نمایش نقشه سیم‌کشی گرافیکی، طول جفت‌سیم‌ها، متراژ دقیق تا قطعی یا اتصالی و وضعیت انتهای کابل در یک نگاه.
• درگاه‌های تست یکپارچه (Integrated Multi-Connector): پورت‌های تعبیه‌شده RJ45، RJ11 و Coax (کانکتور F-Type) بر روی بدنه دستگاه، بدون نیاز به همراه داشتن آداپتورهای تبدیل دست‌وپاگیر.
• فناوری تونینگ پیشرفته اینتلی‌تون (IntelliTone Toning): تولید سیگنال‌های دیجیتال برای محیط‌های پرنویز شبکه (بدون ایجاد تداخل روی دیتا) و سیگنال‌های آنالوگ برای خطوط صوتی و امنیتی.
• تشخیص تجهیزات اکتیو و پروتکل‌ها: قابلیت شناسایی سوئیچ‌های اترنت گیگابیتی و اعتبارسنجی سرویس‌های PoE جهت جلوگیری از آسیب به تجهیزات تست.
• بدنه ارگونومیک و مقاوم: دارای کاور ضربه‌گیر لاستیکی یکپارچه (Integrated Rubber Holster) با چسبندگی بالا برای مقاومت در محیط‌های کارگاهی و صنعتی.
• نمایشگر بزرگ مجهز به نور پس‌زمینه (Backlit LCD): خوانایی کامل نتایج در شرایط نوری ضعیف، داخل رک‌های تاریک یا زیر تابش مستقیم آفتاب.

مشخصات فنی

انواع کابل و رسانه‌های قابل تست

• کابل‌های زوج‌سیم به هم تابیده (Twisted Pair): کابل‌های UTP، FTP و SSTP در رده‌های Cat 3، Cat 5e، Cat 6 و Cat 6a.
• کابل‌های کواکسیال (Coax): کابل‌های 75 اهم، 50 اهم و 93 اهم مورد استفاده در سیستم‌های ویدئویی و رادیویی.
• کابل‌های تلفنی: استانداردهای 2 سیم، 4 سیم و 6 سیم با سوکت RJ11/RJ12.

فناوری اندازه‌گیری و ردیابی

• روش اندازه‌گیری طول کابل: بازتاب‌سنجی حوزه زمان (TDR – Time Domain Reflectometry) برای تخمین دقیق متراژ و تعیین فاصله تا عیب.
• انواع خطاهای قابل شناسایی در نقشه سیم (Wiremap): مدار باز (Open)، اتصال کوتاه (Short)، زوج‌سیم معکوس (Reversed)، زوج‌سیم جابه‌جا (Crossed) و جفت‌سیم‌های جداشده (Split Pairs).
• سیگنال ردیاب (Tone Generator): تولید فرکانس دیجیتال IntelliTone و تن‌های آنالوگ 500 کیلوهرتز (KHz).

راهنمای استفاده

1. آماده‌سازی دستگاه: کابل مورد نظر را به پورت مناسب روی دستگاه (RJ45 برای کابل شبکه، RJ11 برای تلفن یا Coax برای کابل تصویر) متصل کنید.
2. اتصال ریموت انتهایی: قطعه وایرمپ ریموت (Wiremap Adapter) یا یکی از شناسه‌های ریموت شماره‌دار (Remote IDs) را به انتهای دیگر کابل وصل نمایید.
3. روشن کردن و تست خودکار: با فشردن کلید پاور، تستر در کمتر از چند ثانیه به صورت خودکار تست نقشه سیم، طول مسیر و قطعی‌ها را تحلیل کرده و نتیجه را روی صفحه نشان می‌دهد.
4. بررسی عیوب و متراژ: اگر کابل دارای قطعی یا اتصالی باشد، کلمه Open یا Short به همراه شماره پین آسیب‌دیده و فاصله دقیق تا نقطه خرابی (به متر یا فوت) نمایش داده می‌شود.
5. ردیابی با پروب اینتلی‌تون: در صورت نیاز به پیدا کردن سر دیگر کابل در پچ‌پنل یا رک شلوغ، حالت Tone را در دستگاه فعال کرده و پروب IntelliTone Pro 200 را نزدیک دسته‌کابل‌ها حرکت دهید تا بوق صوتی و ال‌ای‌دی شناساگر روشن شوند.

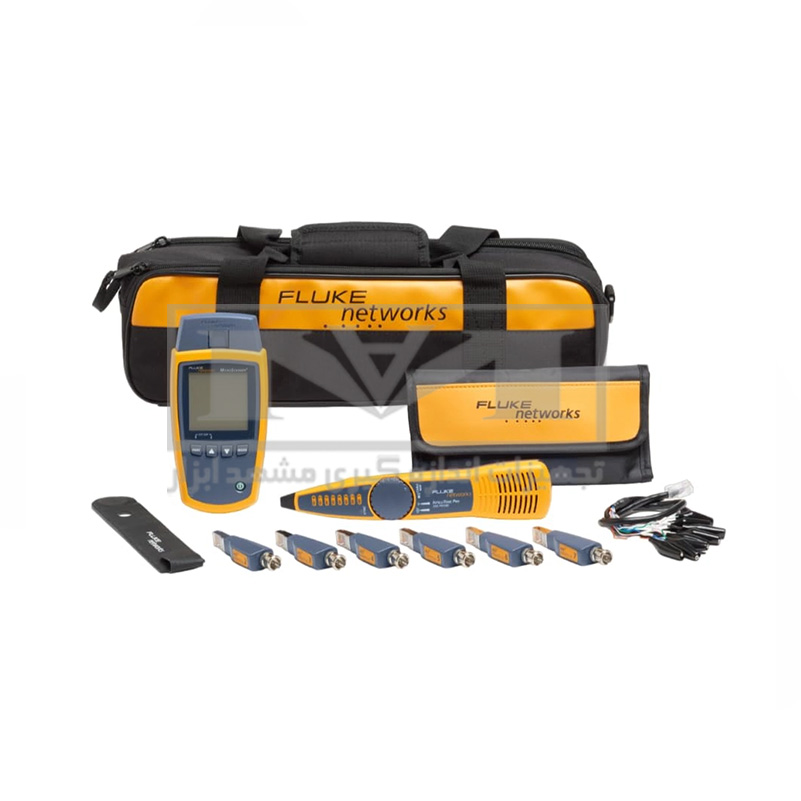

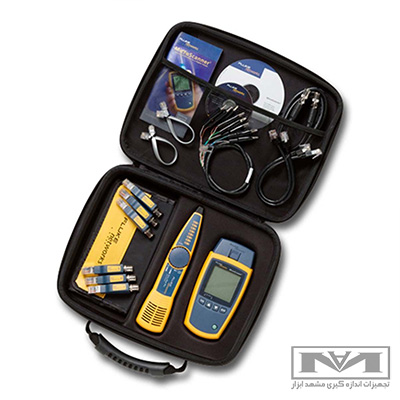

لوازم جانبی و محتویات پکیج حرفه‌ای MS2-KIT

خرید پکیج کامل MS2-KIT در مقایسه با نسخه پایه، مجموعه‌ای کامل از ابزارهای بازرسی را در اختیارتان می‌گذارد:

• دستگاه تستر کابل MicroScanner2 با کاور ضربه‌گیر
• پروب ردیاب پیشرفته IntelliTone Pro 200 Probe
• آداپتور ریموت نقشه سیم (Wiremap Adapter)
• مجموعه ۶ عددی شناسه ریموت انتهایی (Remote ID Identifiers شماره‌های ۲ الی ۷) جهت لیبل‌گذاری و تست سریع دسته‌کابل‌ها
• کابل رابط پچ‌کورد RJ45 و کابل رابط RJ11
• کابل رابط کواکسیال به همراه فیش F-Type
• بند آویز مگنتی Fluke برای سهولت کار روی تابلوها
• باتری‌های مصرفی دستگاه و پروب
• کیف برزنتی اورجینال، مقاوم و بزرگ Fluke Networks (Hard/Deluxe Carry Case)

تفاوت با مدل‌های مشابه (MS2-KIT در برابر MS2-100 و MS-POE)

• تفاوت MS2-KIT با نسخه معمولی MS2-100: مدل پایه MS2-100 صرفاً شامل تستر اصلی و آداپتور انتهایی در یک کیف کوچک است؛ در حالی که کیت MS2-KIT علاوه بر تستر، مجهز به پروب تخصصی IntelliTone Pro 200، ریموت‌های کمکی ۶ گانه، رابط‌های کواکس و تلفن و یک کیف حمل ارگونومیک بزرگ می‌باشد.
• تفاوت با مدل MS-POE-KIT: مدل MS-POE توانایی اندازه‌گیری دقیق‌تر کلاس‌های پرتوان PoE تا توان 90 وات (استاندارد 802.3bt) و گزارش سوییچ‌های CDP/LLDP را دارد؛ اما مدل MS2-KIT روی صحه‌گذاری عمومی خطوط دیتا، ویس و ویدئو با ردیابی فوق‌العاده متمرکز است.
