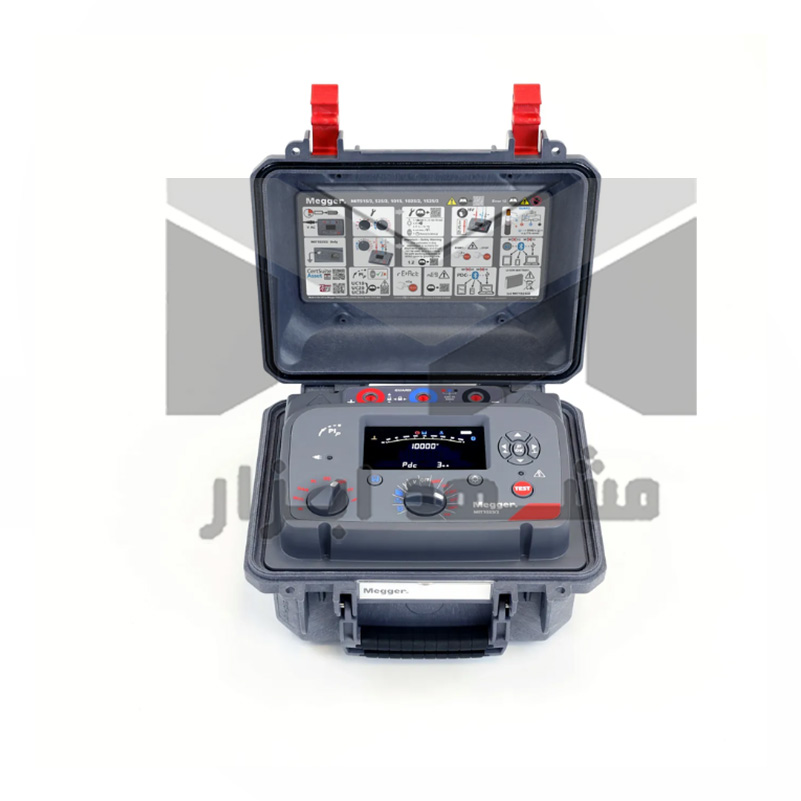

تستر عایق 5 کیلوولت میگر مدل MEGGER MIT525/2-Uk یکی از مجهزترین دستگاه‌های پرتابل تست عایقی در کلاس فشار قوی است. این تجهیز تخصصی توسط برند انگلستانی Megger تولید شده است. این دستگاه وضعیت عایقی تجهیزات را در تأسیسات و پست‌های برق تا سطح ۲۳۰ کیلوولت ارزیابی می‌کند. مهندسان نگهداری با این ابزار، عیوب پنهان و جریان‌های نشتی را به موقع شناسایی می‌کنند.
منبع تغذیه و بدنه دستگاه
دستگاه میگر MIT525/2 به باتری شارژی لیتیوم-یون مجهز است. این باتری قابلیت شارژ فوق‌العاده سریع دارد. حتی در زمان تخلیه کامل باتری، امکان تست با اتصال مستقیم به برق شهر وجود دارد. بدنه دولایه این ابزار از استاندارد حفاظتی IP65 بهره می‌برد. به همین دلیل در محیط‌های صنعتی سخت و غبارآلود بسیار بادوام است.
کاربرد محصول
این مگااهم‌متر صنعتی ابزاری ضروری در صنایع نفت، پتروشیمی و نیروگاه‌ها است. دستگاه برای ارزیابی ایمن و دقیق تجهیزات زیر استفاده می‌شود:
- پایش مقاومت عایقی ترانسفورماتورهای قدرت و توزیع
- تست سلامت سیم‌پیچ الکتروموتورها و ژنراتورهای ولتاژ بالا
- آزمون کابل‌های فشار قوی، خطوط انتقال و سرکابل‌ها
- عیب‌یابی دوره‌ای تابلوهای برق، کلیدخانه‌ها و بریکرها
ویژگی‌های اصلی
تستر عایق 5 کیلوولت میگر مدل MEGGER MIT525/2-Uk ابزارهای تشخیصی بسیار پیشرفته‌ای ارائه می‌دهد. این قابلیت‌ها راندمان تست را افزایش می‌دهند.
حالت تست پیشرفته RE>Act
این حالت آزمون نوین، جریان بازجذب را پیوسته کنترل می‌کند. بنابراین از بروز خطای قبولی یا ردی کاذب عایق جلوگیری می‌شود. همچنین این حالت مانع از تشکیل ولتاژهای برگشتی خطرناک می‌گردد.
قابلیت سرعت‌بخش ™PI Predictor
تست ضریب قطبش (PI) به طور معمول ۱۰ دقیقه زمان می‌برد. الگوریتم هوشمند این دستگاه، رفتار شیب جریان را در دقایق نخست بررسی می‌کند. سپس نتیجه نهایی را خیلی سریع و دقیق تخمین می‌زند.
مقاومت در برابر نویز و ثبت اطلاعات
این دستگاه دارای مقاومت نویز ۶ میلی‌آمپر در خطوط فشار قوی است. مدار گارد پیشرفته آن اثر جریان‌های نشتی سطحی را کاملاً خنثی می‌کند. علاوه بر این، دستگاه نتایج تست را با تاریخ دقیق ذخیره می‌نماید. انتقال داده‌ها به رایانه با کابل USB به سادگی انجام می‌شود.
راهنمای استفاده
ابتدا از قطع کامل برق و تخلیه بار الکتریکی مدار اطمینان یابید. سپس کابل‌های اندازه‌گیری را وصل کنید. در صورت وجود آلودگی سطحی، حتماً کابل گارد را متصل نمایید.
سلکتور را روی ولتاژ دلخواه یا تست‌های تشخیصی DAR و PI قرار دهید. با زدن دکمه تست، تزریق ولتاژ شروع می‌شود. ارقام اندازه‌گیری همزمان روی صفحه آنالوگ و دیجیتال دیده می‌شوند. پس از پایان کار، تخلیه بار الکتریکی به صورت کاملاً خودکار انجام می‌گیرد.
لوازم جانبی
در بسته‌بندی استاندارد دستگاه اقلام زیر عرضه می‌شوند:
- سه عدد پراب و کابل تست ولتاژ بالا با گیره‌های سوسماری عایق
- کابل اتصال به برق شبکه جهت تغذیه و شارژ
- کابل رابط USB برای انتقال داده‌ها به نرم‌افزار
- راهنمای کاربری و گواهی کالیبراسیون رسمی کارخانه سازنده
تفاوت با مدل‌های مشابه
سه مدل MIT525/2 و MIT1025/2 و MIT1525/2 پلتفرم ساختاری یکسانی دارند. تفاوت اصلی آن‌ها در حداکثر ولتاژ خروجی است. این مدل تست‌ها را تا سقف ولتاژ ۵ کیلوولت انجام می‌دهد. مدل‌های ۱۰۲۵ و ۱۵۲۵ ولتاژهای ۱۰ و ۱۵ کیلوولت تولید می‌کنند. مدل ۵۲۵ برای تأسیسات و خطوط تا ۲۳۰ کیلوولت گزینه‌ای بسیار اقتصادی و ایده‌آل است.
راهنمای خرید
دستگاه‌های برند میگر از تجهیزات بسیار حساس و گران‌بها هستند. خرید انواع میگر و تستر عایق باید از مراجع معتبر صورت گیرد. دریافت گارانتی اصالت، خدمات پس از فروش و گواهی کالیبراسیون هنگام سفارش ضروری است. این موارد سلامت عملکرد دستگاه شما را تضمین می‌کنند.
سوالات متداول
۱. قابلیت RE>Act در تستر عایق MEGGER MIT525/2 چه فایده‌ای دارد؟
پاسخ: این حالت با پایش جریان بازجذب، مانع از ثبت خطای کاذب در تست می‌شود. همچنین از تشکیل ولتاژهای برگشتی خطرناک جلوگیری می‌کند.
۲. آیا این دستگاه با باتری کاملاً خالی کار می‌کند؟
پاسخ: بله، با اتصال مستقیم دستگاه به برق شبکه شهری می‌توانید بلافاصله تست را آغاز کنید.
۳. تفاوت آزمون DAR و PI چیست؟
پاسخ: آزمون DAR نسبت مقاومت در ثانیه ۶۰ به ۳۰ است. آزمون PI نسبت دقیقه دهم به دقیقه اول را بررسی می‌کند و سلامت عمقی عایق را نشان می‌دهد.
۴. مصونیت در برابر نویز ۶ میلی‌آمپر چه کاربردی دارد؟
پاسخ: این ویژگی امواج القایی و نویزهای شدید پست‌های برق را خنثی کرده و عددی ثابت و دقیق ثبت می‌کند.
