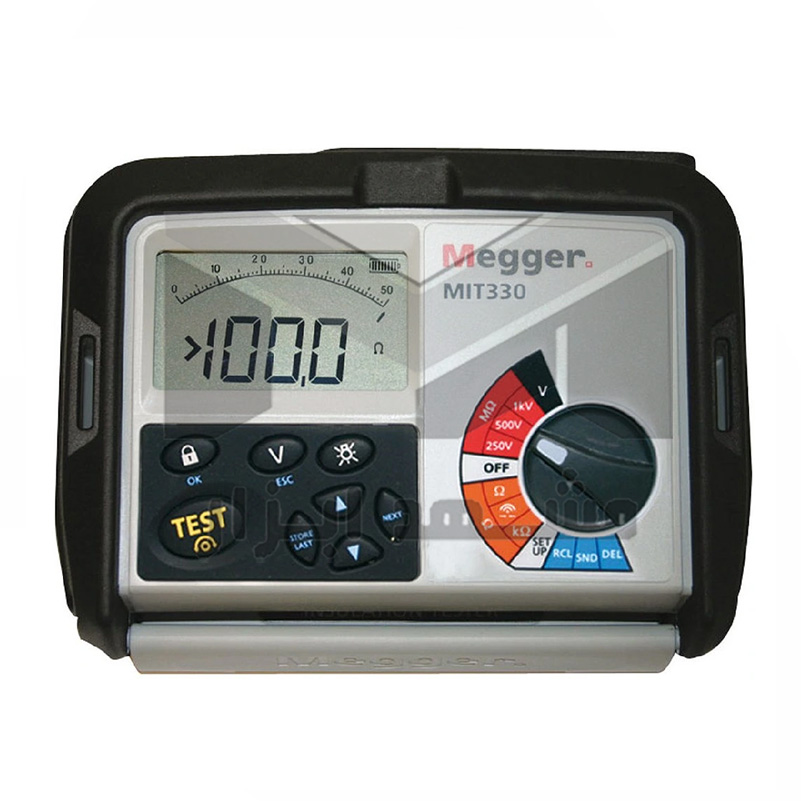

تستر عایق کابل دیجیتال میگر مدل Megger MIT330

توضیحات

تستر عایق کابل دیجیتال میگر مدل Megger MIT330:

تستر عایق کابل دیجیتال میگر مدل Megger MIT330 پرفروش‌ترین و محبوب‌ترین عضو خانواده سخت‌جان سری MIT300 کمپانی انگلیسی میگر (Megger) است. اگر در محیط‌های صنعتی، کارخانجات یا روی تأسیسات سه فاز کار می‌کنید، مدل پایه MIT300 که حداکثر ۵۰۰ ولت تولید می‌کند پاسخگوی نیاز شما نیست. این مدل با افزودن قابلیت تزریق ولتاژ ۱۰۰۰ ولت، ابزاری جامع و آماده برای ارزیابی ایمنی عایقی شبکه‌های صنعتی به شمار می‌رود.

شرکت Megger این ابزار را بر پایه ترکیب هوشمندانه نمایشگر ارقام دیجیتال و حرکت کمانی عقربه آنالوگ (Analog Arc) طراحی کرده است. این ویژگی واکنش پیوسته و آنی عقربه‌های آنالوگ را در کنار دقت بالای چیپست‌های دیجیتال در اختیار تکنسین قرار می‌دهد. خواندن اطلاعات با فونت درشت ۲۰ میلی‌متری حتی از فواصل دور بسیار راحت است.

کاربرد تستر عایق کابل دیجیتال میگر مدل Megger MIT330

کارشناسان تأسیسات الکتریکی با تستر عایق کابل دیجیتال میگر مدل Megger MIT330 بازرسی‌های اولیه و تحویلی را طبق استاندارد بین‌المللی IEC 60364 و مقررات BS7671 انجام می‌دهند. این دستگاه عیب‌یابی کابل‌کشی فشار ضعیف، سیم‌پیچ الکتروموتورها، ژنراتورها و تابلوهای توزیع اصلی را به‌سرعت ممکن می‌سازد.

علاوه بر تست مقاومت عایقی، این تجهیز رسانایی هادی‌های هم‌پتانسیل‌ساز و پیوستگی سیستم اتصال زمین (ارتینگ) را با جریان استاندارد ۲۰۵ میلی‌آمپر می‌سنجد. مهندسان نگهداری و تعمیرات (نت) از این تجهیز برای ارزیابی دوره‌ای سلامت عایق کابل‌های تغذیه خطوط تولید بهره می‌برند.

ویژگی‌های اصلی

سیستم ایمنی یکپارچه (Megger Intelligent Safety System)

حفاظت از جان کاربر در شبکه‌های برق‌دار اصلی‌ترین اولویت کمپانی میگر در ساخت این دستگاه است. چنانچه پروب‌ها به مداری با ولتاژ بیش از ۲۵ ولت متصل شوند، نمایشگر به صورت خودکار به ولت‌متر ۶۰۰ ولتی تبدیل شده و بوق هشدار فعال می‌شود.

همچنین اگر ولتاژ مدار فراتر از ۵۰ ولت برود، سامانه قفل بازدارنده (Safety Lockout) بلافاصله تست عایقی و پیوستگی را غیرفعال می‌سازد تا از آتش‌سوزی، شوک الکتریکی و آسیب به مدارات داخلی دستگاه جلوگیری کند. پس از پایان تست عایق نیز مدار تخلیه خودکار (Auto Discharge)، انرژی ذخیره‌شده در کابل‌ها را به شکلی ایمن تخلیه می‌کند.

طراحی ارگونومیک زره‌پوش (Rubber Armoured)

بدنه دستگاه با لایه‌ای ضخیم از لاستیک ضربه‌گیر الاستومری پوشانده شده است تا در برابر سقوط و ضربات محیط‌های کارگاهی مقاومت کند. درپوش تاشو هنگام کار به زیر بدنه قفل می‌شود و پس از پایان کار، از شیشه نمایشگر در برابر برخورد اجسام تیز داخل جعبه‌ابزار مراقبت می‌نماید.

یک سلکتور چرخشی بزرگ در مرکز پنل قرار دارد که حتی با دستکش‌های ضخیم عایق فشار قوی به‌راحتی می‌چرخد. با آویختن بند گردنی به دستگاه، وزن ۹۸۰ گرمی آن توزیع شده و دست‌های اپراتور برای کنترل هم‌زمان دو پروب کاملاً آزاد (Hands-free) می‌ماند.

راهنمای استفاده

راه‌اندازی و آزمون با تستر عایق کابل دیجیتال میگر مدل Megger MIT330 طی مراحل زیر انجام می‌پذیرد:

۱. درپوش محافظ را باز کنید و آن را زیر بدنه ببندید؛ سپس فیش کابل‌های تست استاندارد دورنگ را به کانکتورهای ایمنی دستگاه متصل کنید.

۲. کلید چرخشی را روی یکی از ولتاژهای ۲۵۰، ۵۰۰ یا ۱۰۰۰ ولت تنظیم کنید؛ دستگاه مدار را به صورت خودکار بررسی می‌کند تا ولتاژ ناخواسته نداشته باشد.

۳. کلید Test را فشار دهید. برای آزمون‌های پیوسته کابل‌های طولانی، کلید قفل‌شونده تست (Locking Test) را فعال کنید تا نیازی به نگه‌داشتن مداوم دکمه نباشد.

لوازم جانبی همراه

• دستگاه میگر مدل Megger MIT330
• ست کامل کابل‌های تست استاندارد دورنگ به همراه پروب‌های سوزنی و گیره‌های سوسماری (Alligator Clips)
• قاب و بدنه ضدضربه لاستیکی سخت
• بند آویز گردنی جهت کار ایمن روی نردبان و مقابل تابلوهای صنعتی
• ۸ عدد باتری قلمی آلکالاین سایز AA (تعبیه‌شده داخل دستگاه)

تفاوت تستر عایق کابل دیجیتال میگر مدل Megger MIT330 با سایر مدل‌ها

در سری محبوب ۳۰۰ میگر، مدل پایه MIT300 فاقد ولتاژ آزمون ۱۰۰۰ ولت و ولت‌متر مستقل ۶۰۰ ولتی است؛ بنابراین برای موتورهای سه فاز صنعتی کارایی ندارد. مدل تستر عایق کابل دیجیتال میگر مدل Megger MIT330 با افزودن سطح ولتاژ ۱۰۰۰ ولت و ولت‌متر پیش‌فرض، نسخه اقتصادی و ایده‌آل مهندسان به حساب می‌آید.

در مقابل، مدل‌های بالاتر نظیر MIT320 امکاناتی چون نور پس‌زمینه نمایشگر و بوق قبولی عایق (Pass/Fail) دارند و مدل MIT330 مجهز به حافظه ثبت نتایج و پورت USB است. در مقایسه با Fluke 1507 نیز این دستگاه هزینه‌های نگهداری کمتر و بدنه جان‌سخت‌تری برای مصارف سنگین کارگاهی ارائه می‌کند.

 سوالات متداول

آیا تستر عایق کابل دیجیتال میگر مدل Megger MIT330 در صورت اتصال ناخواسته به مدار برق‌دار می‌سوزد؟

خیر؛ این دستگاه به فناوری ایمنی هوشمند میگر مجهز است. چنانچه ولتاژ خط بیش از ۲۵ ولت باشد، نمایشگر ولتاژ را به صورت ولت‌متر نشان می‌دهد و در ولتاژ فراتر از ۵۰ ولت، مدار مسدودکننده تست را کاملاً قفل می‌کند تا هیچ آسیبی به قطعات داخلی دستگاه وارد نشود.

نحوه صفر کردن مقاومت پروب‌ها (Lead Null) در این دستگاه چگونه است؟

نوک دو پروب تست را به یکدیگر وصل کنید و کلید تست را فشار دهید. دستگاه به صورت خودکار مقاومت سیم‌ها را تا سقف ۹ اهم ذخیره کرده و این عدد را از تمام آزمون‌های پیوستگی کسر می‌کند تا خطای سیم‌های رابط حذف شود.

آیا امکان استفاده از باتری‌های قابل شارژ در دستگاه وجود دارد؟

بله؛ این دستگاه علاوه بر ۸ باتری قلمی آلکالاین معمولی، با باتری‌های قابل شارژ نیکل-متال هیدرید (NiMH) و نیکل-کادمیوم (NiCd) نیز کاملاً سازگار است و پس از ۱۰ دقیقه بی‌کاری به صورت هوشمند خاموش می‌شود تا در مصرف انرژی صرفه‌جویی کند.

تفاوت اصلی مدل MIT330 با مدل پایه MIT300 در چیست؟

مدل MIT330 دارای ولتاژ تست ۱۰۰۰ ولت (علاوه بر ۲۵۰ و ۵۰۰ ولت) و ولت‌متر دیجیتال پیش‌فرض ۶۰۰ ولت است؛ در حالی که مدل MIT300 حداکثر ولتاژ ۵۰۰ ولت را تولید کرده و ولت‌متر عددی ندارد.
