میگر ۵ کیلوولت کیوریتسو مدل Kyoritsu 3125B

توضیحات

میگر ۵ کیلوولت کیوریتسو مدل Kyoritsu 3125B:

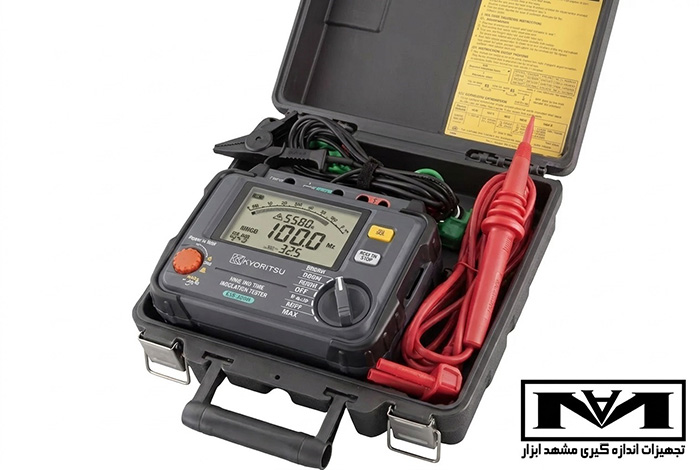

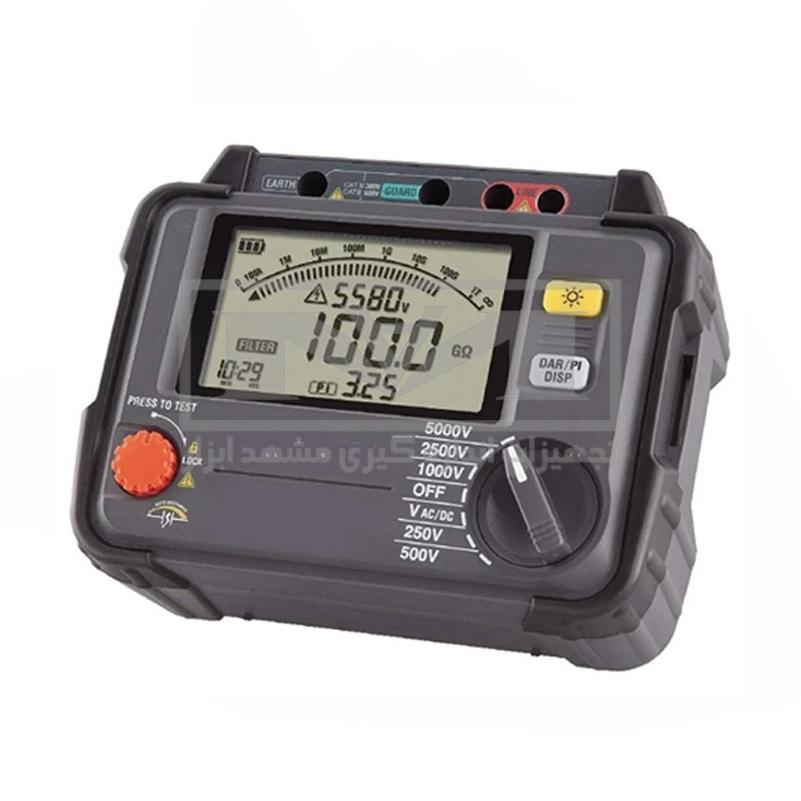

دستگاه میگر ۵ کیلوولت کیوریتسو Kyoritsu 3125B یکی از قابل‌اعتمادترین و پرکاربردترین تجهیزات پرتابل در حوزه تست عایقی سیستم‌های الکتریکی فشار متوسط و قوی است. در تأسیسات الکتریکی، کاهش کیفیت عایق کابل‌ها، سیم‌پیچ موتورها و ترانسفورماتورها می‌تواند به خطاهای پرهزینه فاز به زمین، اتصال کوتاه یا حتی آتش‌سوزی منجر شود.

این High Voltage Insulation Tester (تستر عایق ولتاژ بالا) با تزریق ولتاژهای کنترل‌شده در بازه ۵۰۰ ولت تا ۵۰۰۰ ولت و توانایی سنجش مقاومت عایقی تا سطح شگفت‌انگیز ۱۰۰۰ گیگااهم، شرایطی ایمن و استاندارد را برای عیب‌یابی پیشگیرانه در شبکه فراهم می‌کند. این دستگاه با طراحی ارگونومیک، کیف محافظ مستحکم و تکیه بر استانداردهای ایمنی روز، انتخابی ایده‌آل برای مهندسان تست، بازرسان فنی و تکنسین‌های تعمیرات و نگهداری (PM) است.

کاربرد میگر ۵ کیلوولت کیوریتسو در صنایع

تستر عایق ولتاژ بالا Kyoritsu 3125B برای محیط‌های با تنش الکتریکی بالا و شرایط عملیاتی سخت صنعتی طراحی شده است. مهم‌ترین کاربردهای این تجهیز عبارتند از:

• تست مقاومت عایقی کابل‌های قدرت: پایش کیفیت عایق انواع کابل‌های فشار متوسط (MV) در شبکه‌های توزیع و انتقال پس از کابل‌کشی یا در دوره‌های اورهال.
• بازرسی سیم‌پیچ الکتروموتورها و ژنراتورها: تشخیص پدیده جذب رطوبت، گردوغبار کربنی و فرسودگی عایق سیم‌پیچ نسبت به بدنه یا فاز به فاز.
• تست ترانسفورماتورهای قدرت و توزیع: سنجش مقاومت عایقی سیم‌پیچ‌های اولیه و ثانویه و روغن ترانسفورماتور در پست‌های برق.
• تست تابلوهای برق صنعتی و کلیدخانه‌ها (Switchgear): سنجش استقامت عایقی باسبارها، کلیدهای قدرت و شینه‌ها پیش از برق‌دار کردن نهایی.
• آزمایشگاه‌های فشار قوی: استفاده در تست‌های روتین، پذیرش کارخانه‌ای (FAT) و تطابق با استانداردهای بین‌المللی تجهیزات نیروگاهی.

ویژگی‌های اصلی و مزایای رقابتی

قابلیت محاسبه خودکار شاخص پولاریزاسیون (PI)

اندازه‌گیری Polarization Index (شاخص پولاریزاسیون – نسبت مقاومت ۱۰ دقیقه به ۱ دقیقه) یکی از مهم‌ترین تست‌ها برای ارزیابی سلامت عایق است. این دستگاه به کمک تایمر داخلی، این پارامتر را به‌صورت دقیق و بدون نیاز به محاسبه دستی اندازه‌گیری می‌کند تا آلودگی یا رطوبت درونی عایق به‌درستی تحلیل شود.

سیستم ایمنی تخلیه بار خودکار و هشدار ولتاژ زنده

تست ولتاژ بالا در کابل‌های طویل باعث انباشت شارژ خازنی خطرناک می‌شود. Kyoritsu 3125B به مدار Auto-Discharge (تخلیه بار خودکار مدار) مجهز است که بلافاصله پس از اتمام تست، الکتریسیته ساکن ذخیره‌شده را دشارژ کرده و افت ولتاژ را روی نمایشگر نشان می‌دهد. همچنین اگر خط مورد تست، ولتاژدار (Live Circuit) باشد، مدار محافظ همراه با هشدار صوتی و تصویری فعال شده و مانع از آسیب به اپراتور و دستگاه می‌شود.

راهنمای استفاده و نکات ایمنی حین تست

برای رسیدن به نتایج معتبر و حفاظت از اپراتور، رعایت مراحل زیر الزامی است:

1. قطع کامل تغذیه و ایمن‌سازی: پیش از اتصال پراب‌ها، مطمئن شوید تجهیز تحت تست کاملاً از شبکه برق جدا شده و بی‌برق است.
2. اتصال سیم‌ها: کابل خط (Line – قرمز) را به هادی تحت تست، کابل زمین (Earth – مشکی) را به بدنه فلزی یا ارت، و در صورت وجود جریان نشتی سطحی بالا، کابل گارد (Guard – سبز) را متصل کنید تا جریان نشتی سطحی نادیده گرفته شود.
3. انتخاب ولتاژ و شروع تست: ولتاژ آزمون را متناسب با کلاس عایقی کابل یا سیم‌پیچ انتخاب کرده و کلید PRESS TO TEST را بچرخانید تا تست فعال شود.
4. تخلیه بار خازنی: پس از اتمام تست، کلید را رها کنید و اجازه دهید سیستم Auto-Discharge ولتاژ پسماند را تا رسیدن به صفر ولت کاملاً تخلیه کند؛ سپس پراب‌ها را جدا نمایید.

اگر برای تست تأسیسات ساختمانی، تابلوهای برق فشار ضعیف یا موتورهای تک‌فاز به دستگاهی سبک‌تر و اقتصادی‌تر نیاز دارید و ولتاژ تست ۱۰۰۰ ولت برای پروژه‌های شما کافی است، می‌توانید مشخصات و قیمت میگر آنالوگ ۱۰۰۰ ولت هیوکی Hioki IR4018-20 را بررسی کنید. در غیر این صورت، برای سنجش کابل‌های فشار متوسط، تست ترانسفورماتور و ثبت شاخص PI، مدل دیجیتال ۵ کیلوولت کیوریتسو انتخاب استاندارد و فنی‌تری خواهد بود.
