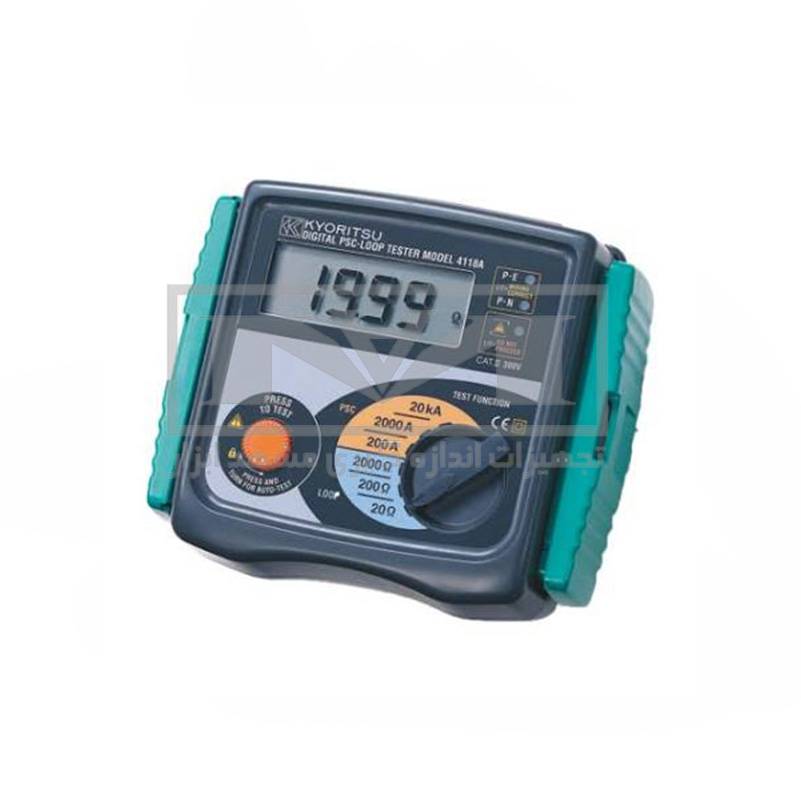

لوپ تستر کیوریتسو مدل Kyoritsu 4118A تستر اتصال کوتاه
ویژگی‌ها
پارامترهای قابل اندازه‌گیری: (LOOP)، (PFC) ، (PSC)
رنج‌های امپدانس حلقه: 20Ω / 200Ω / 2000Ω (سه رنج خودکار و دستی)
تفکیک‌پذیری لوپ: 0.01Ω (در رنج 20Ω) / 0.1Ω (در رنج 200Ω) / 1Ω (در رنج 2000Ω)
جریان تست در سنجش لوپ: 25A در رنج 20Ω / 2.3A در رنج 200Ω / 15mA در رنج 2000Ω
زمان اعمال پالس جریان تست: 20ms (رنج 20Ω) / 40ms (رنج 200Ω) / 280ms (رنج 2000Ω)
ضمانت اصالت و کیفیت کالا
7 روز گارانتی بازگشت وجه
موجود در انبار
ارسال توسط تجهیزات اندازه گیری و ابزار اندازه گیری دقیق | فروشگاه مشهد ابزار.
۱۳۳,۰۰۰,۰۰۰ تومان
تحویل اکسپرس
7 روز گارانتی بازگشت وجه
پشتیبانی همیشگی
پرداخت در محل
محصولات اصل
محصولات مرتبط
توضیحات

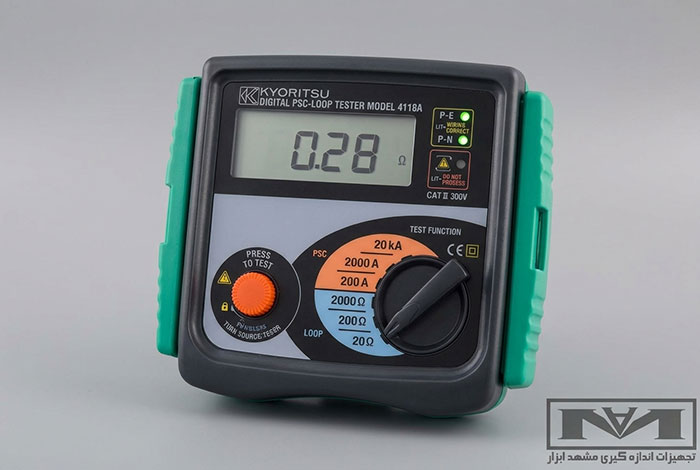

لوپ تستر کیوریتسو مدل Kyoritsu 4118A تستر اتصال کوتاه:
دستگاه لوپ تستر کیوریتسو Kyoritsu 4118A (مدل KEW 4118A) از ابزارهای آزمون تخصصی تأسیسات الکتریکی ساخت کمپانی معتبر KYORITSU ژاپن است. این دستگاه امپدانس مسیر عبور جریان خطا (Loop Impedance) را با سرعت بالا محاسبه می‌کند.
تکنسین‌ها با این ابزار جریان اتصال کوتاه احتمالی (PSC – Prospective Short-Circuit Current) و جریان خطای زمین (PFC – Prospective Fault Current) را می‌سنجند. این آزمون‌ها صحت عملکرد فیوزها و کلیدهای حفاظتی را تضمین می‌کنند.
این دستگاه با استاندارد حفاظتی IP54 در برابر نفوذ گردوغبار و رطوبت مقاومت دارد. بنابراین کارشناسان می‌توانند با اطمینان کامل در شرایط سخت کارگاهی و تابلوهای صنعتی از آن استفاده کنند. این تستر در کنار ابزارهای ارزیابی ایمنی مانند ارت سنج، پکیج تست شبکه را کامل می‌کند.
کاربرد لوپ تستر کیوریتسو Kyoritsu 4118A در صنایع
لوپ سنج ۴۱۱۸A کیوریتسو نقشی اساسی در بازرسی‌های دوره‌ای و تحویل پروژه‌های برقی ایفا می‌کند:
- آزمون سیستم‌های حفاظتی ساختمان و صنایع: ارزیابی امپدانس مسیر فاز به زمین (L-PE) و فاز به نول (L-N) برای اطمینان از عملکرد به‌موقع کلیدهای مینیاتوری.
- تست خطوط برق بدون قطع کلیدهای محافظ جان: سنجش امپدانس در حضور کلیدهای نشتی جریان (RCD) با جریان آزمون بسیار کم.
- محاسبه دقیق جریان اتصال کوتاه تابلوها: اندازه‌گیری جریان‌های اتصال کوتاه فاز به نول و فاز به فاز تا ۲۰ کیلوآمپر جهت انتخاب ظرفیت قطع کلیدها.
- بررسی پیوستگی و درستی سربندی پریزها: پایش فوری اتصالات فاز، نول و ارت با نشانگرهای نوری پیش از اتصال بارهای حساس.
ویژگی‌های اصلی لوپ تستر کیوریتسو مدل KEW 4118A
قابلیت تست بدون تریپ کلید محافظ جان (No-Trip on RCD)
در رنج ۲۰۰۰ اهم، دستگاه از جریان آزمون بسیار کم ۱۵ میلی‌آمپر استفاده می‌کند. کلیدهای نشتی جریان خانگی و صنعتی حساسیت ۳۰ میلی‌آمپر دارند. بنابراین این آزمون مانع از تریپ (قطع ناخواسته) کلید محافظ جان در حین عملیات تست می‌شود.
تفکیک‌پذیری بالا در امپدانس‌های پایین
دستگاه در رنج ۲۰ اهم دارای رزولوشن ۰.۰۱ اهم است. این دقت بالا محاسبه امپدانس حلقه را در فواصل نزدیک به ترانسفورماتور و شینه‌های اصلی بسیار مطمئن می‌سازد.
نشانگرهای هوشمند وضعیت سیم‌کشی (Wiring Check LEDs)
سه عدد چراغ LED مجزا روی پنل دستگاه وضعیت فاز، نول و اتصال زمین را نشان می‌دهند. در صورت هرگونه جابه‌جایی سیم‌ها یا قطعی ارت، کاربر بلافاصله مطلع می‌شود.
محاسبه مستقیم جریان‌های خطای اتصال کوتاه (PSC / PFC)
تستر کیوریتسو ۴۱۱۸A پس از خواندن امپدانس، مقدار جریان اتصال کوتاه را بی‌درنگ روی نمایشگر دیجیتال نشان می‌دهد. این مشخصه مهندسان را از انجام محاسبات دستی بی‌نیاز می‌کند.
راهنمای استفاده از لوپ سنج کیوریتسو 4118A
- بررسی اولیه اتصالات: دوشاخه تست یا پراب‌های سه‌سیمه را به پریز یا مدار تابلویی وصل کنید. هر سه چراغ LED باید وضعیت اتصال صحیح فاز و ارت را تایید کنند.
- انتخاب رنج تست مناسب: سلکتور را روی رنج مد نظر قرار دهید. برای مدارهای مجهز به کلید محافظ جان (RCD)، رنج ۲۰۰۰ اهم را انتخاب کنید.
- اجرای آزمون: کلید TEST را فشار دهید. دستگاه در کسری از ثانیه امپدانس مسیر را ثبت می‌کند و پاسخ را نمایش می‌دهد.
- قرائت مقدار PSC: با چرخاندن سلکتور به بخش PSC، جریان احتمالی اتصال کوتاه را مستقیماً بخوانید.
لوازم جانبی لوپ تستر Kyoritsu 4118A
- کابل تست مجهز به دوشاخه ارت‌دار صنعتی (Molded plug test leads)
- پراب تست ساده‌سازی‌شده مدل 7121B (Simplified measurement probe)
- بند حمایل دوشی مدل 9121 جهت کاربری آسان روی نردبان و پای تابلو
- کیف محافظ کابل و پراب‌ها مدل 9147 (Cord case)
- دفترچه راهنمای جامع و برگه رسمی کالیبراسیون کارخانه
تفاوت لوپ تستر کیوریتسو Kyoritsu 4118A با مدل‌های معمولی
- تست جریان پایین (No-Trip): برخلاف تستر‌های متداول که باعث پریدن فیوز محافظ جان می‌شوند، این مدل تست امپدانس را بدون قطعی شبکه به انجام می‌رساند.
- ایمنی و سرعت بالا: اعمال پالس‌های جریان بسیار کوتاه (۲۰ میلی‌ثانیه) از داغ شدن مدار و ایجاد خطرات حرارتی جلوگیری می‌کند.
- طراحی صنعتی IP54: محفظه دستگاه با درپوش لاستیکی عایق، مقاومت مطلوبی در شرایط پر گردوغبار کارگاهی دارد.
راهنمای خرید لوپ تستر کیوریتسو Kyoritsu 4118A
دستگاه لوپ تستر کیوریتسو Kyoritsu 4118A ابزاری استاندارد و مطمئن برای ارزیابی ایمنی خطوط توزیع برق به شمار می‌رود. فروشگاه مشهد ابزار این تجهیز را همراه با تضمین اصالت فیزیکی، گواهی کالیبراسیون و مشاوره تخصصی مهندسی تحویل می‌دهد. جهت استعلام قیمت روز و ثبت پیش‌فاکتور با کارشناسان ما تماس بگیرید.
سوالات متداول (FAQ)
آیا لوپ تستر کیوریتسو 4118A باعث قطع کلید محافظ جان (RCD) می‌شود؟
خیر؛ این دستگاه در رنج ۲۰۰۰ اهم از جریان بسیار پایین ۱۵ میلی‌آمپر استفاده می‌کند. از آنجا که کلیدهای محافظ جان معمولاً با ۳۰ میلی‌آمپر قطع می‌شوند، این تست مانع از خاموشی مدار می‌شود.
تفاوت بین PSC و PFC در این دستگاه چیست؟
جریان PSC بالاترین جریان اتصالی میان فاز و نول یا دو فاز را نشان می‌دهد؛ اما PFC جریان خطای اتصال فاز به هادی حفاظتی زمین (ارت) را بیان می‌کند.
چرا رزولوشن ۰.۰۱ اهم در تست لوپ اهمیت دارد؟
در تأسیسات بزرگ و مجاورت ترانسفورماتورها، امپدانس کابل‌ها بسیار ناچیز است. رزولوشن ۰.۰۱ اهم اندازه‌گیری دقیق این مقادیر کوچک را ممکن می‌سازد تا ظرفیت کلیدهای حفاظتی به درستی انتخاب شوند.
چراغ‌های LED سیم‌کشی در Kyoritsu 4118A چه کاربردی دارند؟
این سه چراغ پیش از شروع آزمون، وضعیت سلامت سربندی فاز، نول و ارت را بررسی می‌کنند و در صورت جابه‌جایی یا قطعی سیم، به کاربر هشدار می‌دهند.
توضیحات تکمیلی
| پارامترهای قابل اندازه‌گیری | (LOOP)، (PFC) ، (PSC) |
|---|---|
| رنج‌های امپدانس حلقه | 20Ω / 200Ω / 2000Ω (سه رنج خودکار و دستی) |
| تفکیک‌پذیری لوپ | 0.01Ω (در رنج 20Ω) / 0.1Ω (در رنج 200Ω) / 1Ω (در رنج 2000Ω) |
| جریان تست در سنجش لوپ | 25A در رنج 20Ω / 2.3A در رنج 200Ω / 15mA در رنج 2000Ω |
| زمان اعمال پالس جریان تست | 20ms (رنج 20Ω) / 40ms (رنج 200Ω) / 280ms (رنج 2000Ω) |
