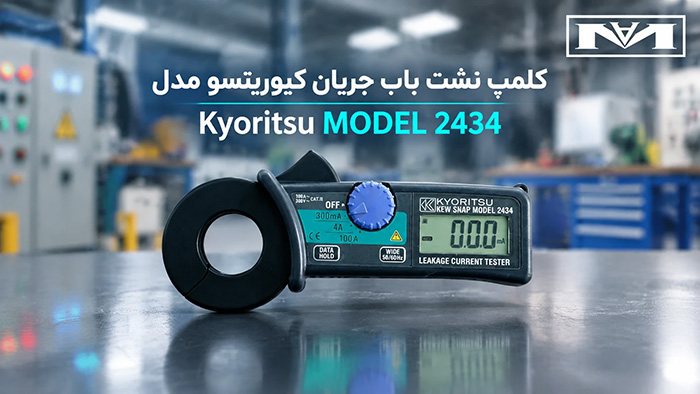

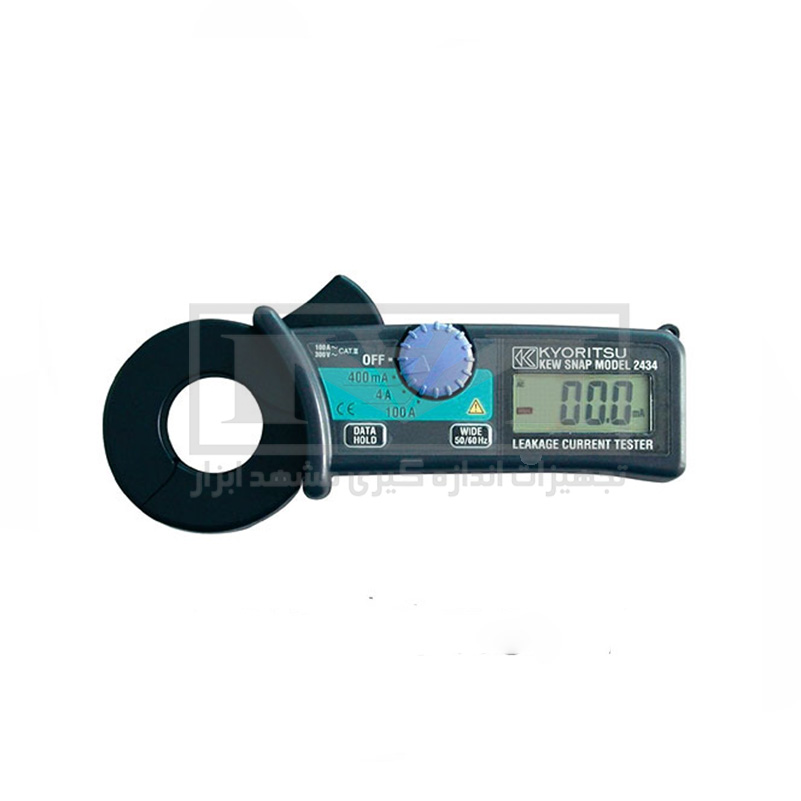

کلمپ نشت یاب جریان کیوریتسو مدل Kyoritsu MODEL 2434

توضیحات

کلمپ نشت یاب جریان کیوریتسو مدل Kyoritsu MODEL 2434:

کلمپ نشت یاب کیوریتسو 2434 ابزاری فوق‌العاده حساس و مهندسی‌شده برای آشکارسازی سریع جریان‌های نشتی متناوب (AC) است. کمپانی Kyoritsu ژاپن این تجهیز را برای رفع خطرات ناشی از تخریب عایق کابل‌ها و نقص در سیستم ارتینگ طراحی کرده است. برخلاف آمپرمترهای کلمپی معمولی که فقط جریان‌های بالای بار را نمایش می‌دهند، این مدل توانایی خوانش جریان‌های ضعیف میلی‌آمپری را با تفکیک‌پذیری 0.1mA فراهم می‌کند.

نشتی جریان در گذر زمان خسارات جبران‌ناپذیری نظیر آتش‌سوزی، استهلاک تجهیزات و خطر شدید برق‌گرفتگی ایجاد می‌کند. مدل 2434 با مصونیت بالا در برابر میدان‌های مغناطیسی مزاحم خارجی، داده‌های پایداری در تابلوهای شلوغ ثبت می‌کند. طراحی ارگونومیک با کلید سلکتوری دوار به کاربر امکان می‌دهد تمام تنظیمات را به‌راحتی و با یک انگشت کنترل کند.

کاربرد محصول

کلمپ نشت یاب کیوریتسو 2434 در پروژه‌های مختلف بازرسی برق و ایمنی صنعتی کاربرد گسترده‌ای دارد:

• عیب‌یابی سیستم‌های برق ساختمان: شناسایی علت قطعی مداوم کلید محافظ جان (RCD) یا فیوزها به دلیل فرسودگی عایق سیم‌ها.
• بازرسی دوره‌ای تابلوهای برق صنعتی: پایش جریان نشتی در تابلوهای توزیع کارخانه‌ها قبل از وقوع اتصال کوتاه و سوختن الکتروموتورها.
• تست ایمنی لوازم خانگی و صنعتی: سنجش جریان نشتی بدنه فلزی تجهیزات جهت جلوگیری از برق‌گرفتگی اپراتور.
• بررسی شبکه ارتینگ (Grounding): اندازه‌گیری جریان‌های سرگردان عبوری از سیم ارت در تأسیسات فشار ضعیف.

ویژگی‌های اصلی

• تفکیک‌پذیری فوق‌العاده بالا: دقت 0.1mA در جریان متناوب، ثبت دقیق‌ترین نوسانات میلی‌آمپری ناشی از افت عایقی را ممکن می‌سازد.
• فیلتر حذف هارمونیک (Frequency Selector Switch): کلید اختصاصی انتخاب فرکانس، اثر هارمونیک‌های مزاحم تولیدشده توسط درایوها و بارهای غیرخطی را حذف می‌کند تا فقط فرکانس اصلی شبکه (۵۰/۶۰ هرتز) بررسی شود.
• حفاظت عالی در برابر میدان‌های مغناطیسی خارجی: ساختار شیلد مغناطیسی فک، خطای ناشی از کابل‌های مجاور حامل جریان بالا را به حداکثر 20mA کاهش می‌دهد.
• دهانه ۲۸ میلی‌متری کاربردی: فک با قطر Ø28mm امکان احاطه همزمان هادی‌های فاز و نول یا سیم ارت با مقاطع مختلف را فراهم می‌سازد.
• عملکرد حفظ داده‌ها (Data Hold): تثبیت آسان ارقام خوانده‌شده روی صفحه نمایشگر جهت خوانش در فضاهای تاریک و کم‌نور.
• خاموشی خودکار (Sleep Mode): مدیریت هوشمند انرژی باتری که مصرف بی‌رویه را در صورت عدم استفاده کاهش می‌دهد.

راهنمای استفاده

۱. نحوه تست جریان نشتی خط (تک‌فاز/سه‌فاز): تمام سیم‌های حامل جریان رفت و برگشت (فاز و نول در تک‌فاز یا سه فاز بدون نول) را همزمان درون کلمپ قرار دهید. سیم ارت نباید داخل کلمپ باشد. در مدار سالم، جریان ورودی و خروجی یکدیگر را خنثی می‌کنند و عدد صفر نمایش داده می‌شود؛ هر عددی غیر از صفر، نشانه دقیق نشتی جریان است.

۲. روش تست جریان هادی حفاظتی (ارت): کلمپ دستگاه را مستقیماً دور سیم ارت هادی قرار دهید تا هر جریانی که از بدنه دستگاه‌ها به زمین تخلیه می‌شود را مستقیماً بخوانید.

۳. فعال‌سازی فیلتر فرکانسی: کلید فرکانس را روی حالت 50/60Hz بگذارید تا هارمونیک‌های محیطی حذف شوند. در صورت تمایل به پایش تمام فرکانس‌های خط، کلید را روی حالت WIDE قرار دهید.

۴. تثبیت مقادیر قرائت‌شده: کلید Data Hold را بفشارید تا عدد روی صفحه ثابت بماند و سپس مقدار را ثبت نمایید.

لوازم جانبی

• کیف حمل مقاوم و ضد ضربه (Carrying Case Model 9097)
• دو عدد باتری نیم‌قلمی ۱٫۵ ولت (R03 AAA)
• دفترچه راهنمای جامع کاربری با جداول فنی

تفاوت با مدل‌های مشابه

• محافظت مغناطیسی بهینه: کلمپ‌های ارزان‌قیمت بازار در نزدیکی شینه‌های پرجریان دچار خطای شدید می‌شوند، اما مدل 2434 با هسته مغناطیسی بهینه‌شده، خطای القایی را دفع می‌کند.
• فیلتر فرکانسی سخت‌افزاری: تفکیک جریان نشتی فرکانس پایه از جریان نشتی ناشی از هارمونیک‌های متداول اینورترها با سوئیچ فیلتر در این مدل میسر است.
• طراحی سبک و خوش‌دست: وزن ۲۲۰ گرمی به همراه چرخنده سلکتور جانبی، کار با یک دست را در حین کار در ارتفاع و داخل تابلوها بسیار ساده می‌سازد.

راهنمای خرید

خرید کلمپ نشت یاب کیوریتسو 2434 انتخابی ایده‌آل برای بازرسان نظام مهندسی، پیمانکاران برق و کارشناسان HSE است. اگر اولویت شما پایش جریان‌های میلی‌آمپری در تأسیسات ساختمانی و صنعتی سبک است، این دستگاه بهترین تناسب قیمت و کارایی را ارائه می‌دهد. برای ثبت جریان‌های بالای ۱۰۰ آمپر باید از مدل‌های آمپرمتر بار استفاده کنید. هنگام خرید، حتماً از اصالت دستگاه ساخت کمپانی Kyoritsu و داشتن گواهی کالیبراسیون و ضمانت معتبر مطمئن شوید.

سوالات متداول

تفاوت اندازه‌گیری در دو حالت 50/60Hz و WIDE چیست؟

حالت 50/60Hz تنها نشتی جریان در فرکانس نامی شبکه برق را اندازه‌گیری کرده و هارمونیک‌های حاصل از اینورترها را حذف می‌کند. در حالت WIDE، کل جریان نشتی در بازه فرکانسی ۴۰ تا ۴۰۰ هرتز ثبت می‌شود.

برای اندازه‌گیری جریان نشتی، سیم‌ها چگونه باید درون کلمپ قرار گیرند؟

در سیستم تک‌فاز باید هادی فاز و نول را با هم درون دهانه کلمپ بگذارید. در صورت سنجش روی سیم ارت، فقط سیم ارت به تنهایی درون فک قرار می‌گیرد. هرگز هادی ارت را همراه با فاز و نول داخل کلمپ نبرید.

چرا عدد خوانده‌شده توسط کلمپ نشت یاب با آمپرمتر معمولی متفاوت است؟

آمپرمترهای معمولی رزولوشن پایینی (اغلب 0.1A یا 1A) دارند و جریان‌های ضعیف نشتی را صفر نشان می‌دهند؛ در حالی که کلمپ 2434 با رزولوشن 0.1mA تغییرات جزئی جریان را نیز با دقت ثبت می‌کند.
