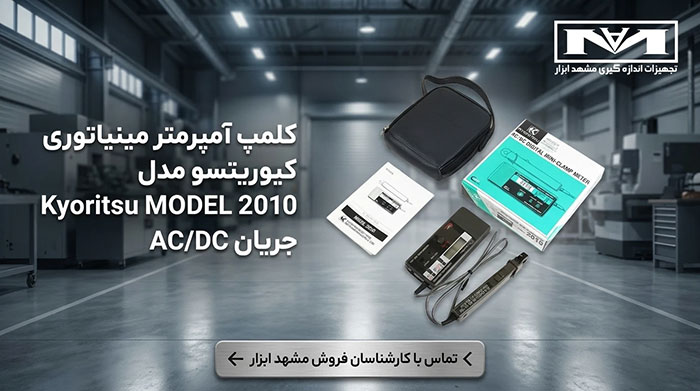

کلمپ آمپرمتر مینیاتوری کیوریتسو مدل Kyoritsu MODEL 2010 جریان AC/DC

توضیحات

کلمپ آمپرمتر میلی‌آمپر مینیاتوری کیوریتسو مدل Kyoritsu MODEL 2010 جریان AC/DC:

کلمپ آمپرمتر کیوریتسو 2010 یکی از تخصصی‌ترین ابزارهای کمپانی Kyoritsu ژاپن برای سنجش جریان‌های ضعیف است. این تجهیز مینیاتوری، جریان‌های متناوب (AC) و مستقیم (DC) را با تفکیک‌پذیری بسیار بالا اندازه می‌گیرد. برخلاف کلمپ‌های صنعتی رایج، این مدل نشتی‌های میکروالکترونیک و جریان‌های میلی‌آمپری را به‌سرعت تشخیص می‌دهد.

تجهیزات الکترونیکی و خطوط کنترلی معمولاً خطاهای چند میلی‌آمپری دارند. ابزارهای عادی این ارقام کوچک را نشان نمی‌دهند. کلمپ آمپرمتر مدل 2010 با وضوح 0.1mA در جریان متناوب، بازرسی دقیق خطوط باریک را بدون باز کردن مدار ممکن می‌کند.

طراحی سنسور جداشونده، بازرسی در فضاهای فشرده را آسان کرده است. دهانه ظریف این آمپرمتر، دسترسی شما را به کابل‌های باریک داخل تابلوهای مدار چاپی و محفظه‌های مخابراتی میسر می‌سازد.

کاربرد محصول

کلمپ آمپرمتر کیوریتسو 2010 در کنترل دقیق، الکترونیک و خودروسازی کاربرد حیاتی دارد:

• عیب‌یابی بردهای الکترونیک: تکنسین‌ها برای سنجش جریان‌های حلقه فرآیندی (Process Loops) در مدارات کنترل صنعتی ۴ تا ۲۰ میلی‌آمپر از این دستگاه استفاده می‌کنند.
• بررسی خواب باتری خودرو (Parasitic Draw): این ابزار تخلیه تدریجی باتری را در حالت خاموش، بدون قطع اتصالات پایش می‌کند.
• بازرسی تجهیزات مخابراتی: ردیابی جریان‌های نشتی DC در رک‌های تغذیه و مدارهای رادیویی با این مدل دقیق‌تر انجام می‌شود.
• تست آزمایشگاهی: اندازه‌گیری جریان‌های سرگردان بسیار ریز در دستگاه‌های حساس بیمارستانی از دیگر قابلیت‌های کلیدی این ابزار است.

ویژگی‌های اصلی

• حساسیت بالا: رزولوشن 0.1mA در جریان AC و 1mA در جریان DC، نوسانات ضعیف را به‌خوبی ثبت می‌کند.
• سنسور مینیاتوری (Miniature Clamp Sensor): فک ۷٫۵ میلی‌متری، سیم‌های منفرد باریک را در متراکم‌ترین دسته‌سیم‌ها احاطه می‌کند.
• خروجی رکوردر (Recorder Output): درگاه آنالوگ، ولتاژ معادل (DC 200mV) را برای مانیتورینگ بلندمدت به دیتالاگرها می‌فرستد.
• پاسخ فرکانسی وسیع: این دستگاه از حالت DC تا ۲ کیلوهرتز (40Hz to 2kHz) را برای ثبت نوسانات پوشش می‌دهد.
• تغذیه دوگانه: قابلیت کار با باتری ۹ ولت یا آداپتور اختصاصی، پایش پیوسته شبانه‌روزی را ممکن می‌سازد.

راهنمای استفاده

۱. تنظیم صفر: هنگام اندازه‌گیری جریان‌های DC، پیش از قرار دادن سیم در فک، دکمه تنظیم صفر را فشار دهید تا میدان‌های مغناطیسی محیطی خنثی شوند.

۲. انتخاب رنج: سلکتور رنج را متناسب با جریان تخمینی مدار روی ۲۰۰ میلی‌آمپر، ۲ آمپر یا ۲۰ آمپر تنظیم کنید.

۳. قرارگیری سیم: فک ظریف سنسور را دور یک رشته سیم قرار دهید. عبور همزمان فاز و نول، میدان مغناطیسی را خنثی و نمایشگر را صفر می‌کند.

۴. استفاده از دیتالاگر: برای ثبت داده‌های طولانی، کابل رابط را به خروجی دستگاه و ورودی ولتاژ لاگر وصل کنید.

لوازم جانبی

• کیف حمل و نگهداری (Carrying Case 9095)
• یک عدد باتری ۹ ولت (6LF22)
• دفترچه راهنمای کاربر
• لوازم اختیاری: کابل خروجی آنالوگ (Output Cord Model 7256)

تفاوت با مدل‌های مشابه

• سنجش جریان DC ضعیف: بیشتر کلمپ‌های بازار فقط جریان نشتی AC را اندازه می‌گیرند، اما مدل 2010 جریان DC ضعیف را با دقت 1mA می‌سنجد.
• فک مینیاتوری: ضخامت کم سنسور ۷٫۵ میلی‌متری، مانور در تابلوهای شلوغ خودرو و رک‌های سرور را نسبت به کلمپ‌های استاندارد آسان‌تر می‌کند.

راهنمای خرید

خرید کلمپ آمپرمتر کیوریتسو 2010 برای متخصصان عیب‌یابی خودرو و تعمیرکاران بردهای صنعتی انتخابی مطمئن است. پیش از خرید، نیاز پروژه را بسنجید. اگر به ثبت جریان‌های بالای ۲۰ آمپر نیاز دارید، مدل‌های انبری بزرگ‌تر مناسب‌ترند. برای سنجش جریان‌های ضعیف، حتماً از مراکز معتبر با گارانتی رسمی خرید کنید تا از اصالت کالا و سلامت سنسور مطمئن شوید.

سوالات متداول

۱. چرا این دستگاه برای عیب‌یابی برق دزدی خودرو بهترین است؟

برق دزدی خودرو معمولاً جریانی DC کمتر از ۵۰۰ میلی‌آمپر است. مدل 2010 بدون باز کردن سرباتری، این جریان‌های ناچیز را سریعاً آشکار می‌کند.

۲. خروجی رکوردر چگونه کار می‌کند

این خروجی ۲۰۰ میلی‌ولت DC معادل سقف رنج تولید می‌کند. با اتصال کابل مدل ۷۲۵۶ به دیتالاگر، رفتار جریانی مدار را به‌صورت نمودار ثبت می‌کنید.

۳. عملکرد فرکانسی دستگاه چگونه است؟

این دستگاه بازه ۴۰ هرتز تا ۲ کیلوهرتز را پوشش می‌دهد. در ۵۰/۶۰ هرتز بیشترین دقت را دارد و فرکانس‌های سوئیچینگ تا ۲ کیلوهرتز را نیز با دقت قابل اتکا اندازه می‌گیرد.
