سنسور جریان فلکسیبل هیوکی مدل HIOKI CT6280 AC

توضیحات

سنسور جریان فلکسیبل هیوکی مدل HIOKI CT6280 AC:

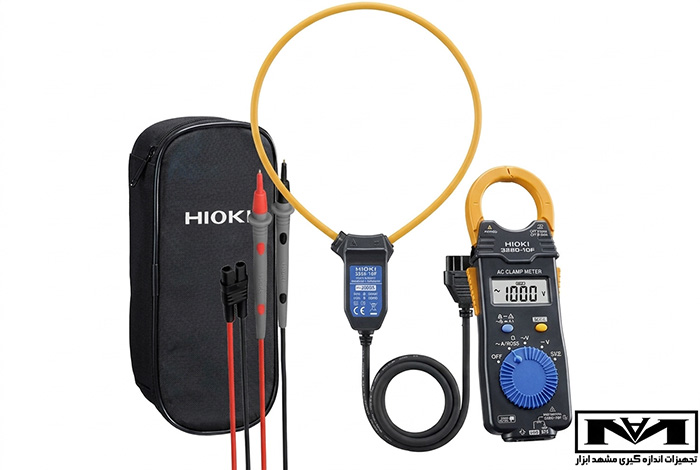

سنسور جریان فلکسیبل هیوکی HIOKI CT6280 یکی از پرکاربردترین تجهیزات جانبی توسعه‌دهنده برای آمپرمترهای کلمپی پرتابل هیوکی (به‌ویژه مدل‌های محبوب 3280-10F، 3280-20F و CM3289) است. این سنسور منعطف، محدودیت‌های فیزیکی دهانه کلمپ‌های صلب (Rigid Jaws) را به طور کامل از بین می‌برد و امکان سنجش جریان متناوب تا سقف فوق‌العاده ۴۲۰۰ آمپر متناوب (4200A AC) را فراهم می‌آورد.

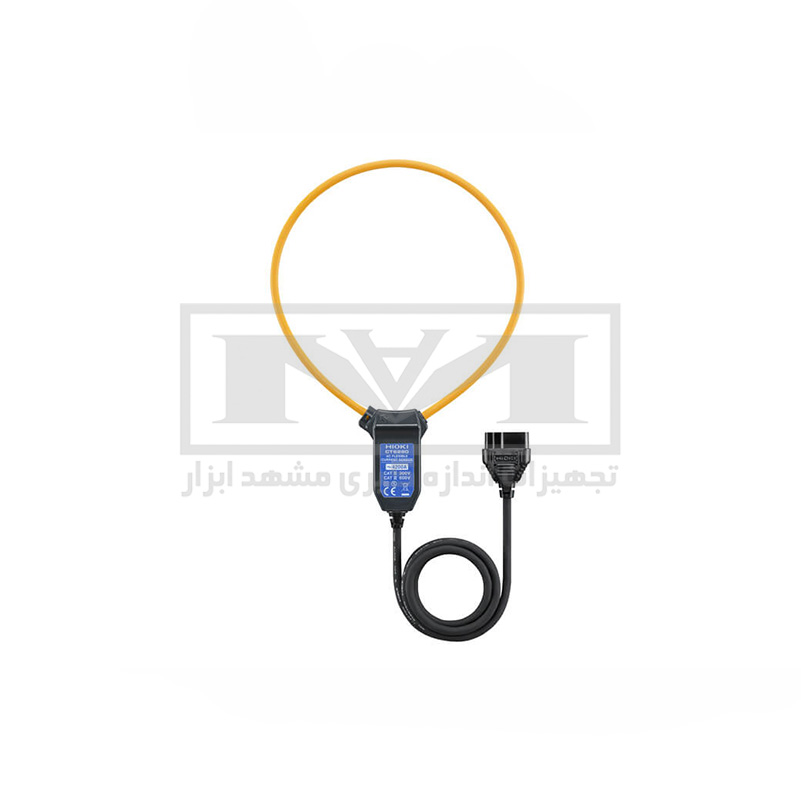

ساختار سنسور CT6280 مبتنی بر فناوری سیم‌پیچ روگوفسکی (Rogowski Coil) مهندسی شده است؛ کابلی با قطر مقطع بسیار نازک ۵ میلی‌متر و قطر حلقه ۱۳۰ میلی‌متر که به تکنسین‌های برق اجازه می‌دهد در متراکم‌ترین تابلوها، کابل‌های قطور دوبل یا باس‌بارهای شینه‌ای عریض را به راحتی در بر بگیرند. اتصال این سنسور به کلمپ‌مترهای سازگار هیوکی نه تنها دامنه جریان دستگاه را تا ۴۲۰۰ آمپر گسترش می‌دهد، بلکه به لطف کابل رابط ۸۰ سانتی‌متری، قرائت ارقام روی صفحه‌نمایش دستگاه را در فواصل دورتر و نقاط تاریک یا غیرقابل دید تابلو ممکن می‌سازد.

کاربرد سنسور جریان فلکسیبل هیوکی مدل HIOKI CT6280 AC:

• اندازه‌گیری جریان شینه‌های مسی و باس‌بارها (Busbars): پوشش کامل شینه‌های با عرض زیاد در تابلوهای اصلی توزیع برق کارخانجات (MDP) که کلمپ‌های فکی معمول توانایی احاطه آن‌ها را ندارند.
• کابل‌های قطور چندرشته و موازی: بررسی تعادل بار فازها روی کابل‌های ضخیم سایز بالا (مثل کابل‌های ۲۴۰ و ۳۰۰ میلی‌متر مربع دوبل) بدون نیاز به قطع تغذیه مدار.
• تابلوهای برق و جعبه تقسیم‌های با تراکم سیم‌کشی بالا: عبور آسان کابل منعطف سنسور از میان شلوغی سیم‌ها در سینی کابل، کلیدهای اتوماتیک کامپکت (MCCB) و هوایی (ACB).
• پست‌های ترانسفورماتور و ژنراتورهای صنعتی: ثبت و پایش جریان‌های شدید راه‌اندازی و بار نامی ترانسفورماتورهای قدرت تا ۴۲۰۰ آمپر.
• تست‌های تعمیراتی در فضاهای فاقد دید مستقیم: به کارگیری کابل ۸۰ سانتی‌متری پروب برای ثبت جریان در پست‌های زیرزمینی یا قفسه‌های مرتفع بدون خطر برای کاربر.

ویژگی‌های اصلی

• گسترش بازه اندازه‌گیری تا ۴۲۰۰ آمپر AC: تبدیل کلمپ‌مترهای جیبی کوچک هیوکی به یک سیستم توانمند سنجش جریان‌های بسیار سنگین صنعتی.
• هسته کابل فوق‌العاده باریک و منعطف: قطر مقطع کابل سنسور تنها ۵ میلی‌متر و قطر درپوش نوک پروب ۷ میلی‌متر است که عبور از باریک‌ترین درزهای بین هادی‌ها را میسر می‌سازد.
• قطر حلقه بزرگ ۱۳۰ میلی‌متری (Loop Diameter): توانایی احاطه دسته‌های ضخیم کابل و شینه‌های پهن تا قطر ۱۳ سانتی‌متر.
• مکانیزم قفل چرخشی ایمن (Snap Lock): باز و بسته شدن سریع و ایمن حلقه کابل با یک چرخش ساده حتی هنگام استفاده از دستکش عایق برق.
• کابل اتصال بلند ۸۰ سانتی‌متری: امکان قرار دادن آمپرمتر در موقعیت دید مناسب تکنسین در حین انجام تست در اعماق تابلو.
• طراحی سبک و پرتابل: وزن کل سنسور همراه با کابل رابط تنها ۷۱ گرم است که به سادگی در جیب یا جعبه ابزار جا می‌گیرد.
• استاندارد بالای ایمنی حفاظتی: منطبق با استانداردهای ایمنی بین‌المللی CAT IV 300 V و CAT III 600 V برای پیشگیری از خطرات آرک فلش در ورودی تأسیسات.

تفاوت با مدل‌های مشابه

• برتری نسبت به کلمپ‌های صلب (Rigid Clamps): دهانه کلمپ‌های استاندارد نهایتاً تا قطر ۳۳ میلی‌متر باز می‌شوند و جریان ۱۰۰۰ آمپر را اندازه می‌گیرند؛ اما CT6280 با قطر ۱۳۰ میلی‌متر و جریان ۴۲۰۰ آمپر، هیچ محدودیتی در پوشش هادی‌های غول‌پیکر ندارد.
• مقایسه با سنسورهای فلکسیبل مستقل و باتری‌خور: سنسورهای متفرقه نیازمند ماژول تغذیه با باتری، نمایشگر جداگانه یا اتصال BNC به اسیلوسکوپ هستند. در مقابل، مدل CT6280 بدون نیاز به باتری داخلی، خروجی خطی و هماهنگ را مستقیماً به پردازنده کلمپ‌متر هیوکی ارسال کرده و عدد نهایی را با کالیبراسیون پایدار روی نمایشگر اصلی کلمپ نشان می‌دهد.
• طول عمر و انعطاف هسته: کابل انعطاف‌پذیر هیوکی ژاپن در برابر خمش مکرر در زوایای تند مقاوم بوده و پایداری کالیبراسیون آن در فرکانس‌های هارمونیک شبکه بسیار بالاتر از نمونه‌های ارزان‌قیمت بازار است.

راهنمای خرید

اگر پیش از این صاحب یکی از کلمپ‌مترهای سری 3280 یا CM هیوکی بوده‌اید، خرید سنسور جریان فلکسیبل هیوکی HIOKI CT6280 اقتصادی‌ترین روش برای ارتقای تجهیزات اندازه‌گیری شما به سطح سوپرکلمپ‌های ۴۲۰۰ آمپری صنعتی است. پیش از نهایی کردن خرید، حتماً به موارد زیر توجه فرمایید:

• سازگاری با آمپرمتر شما: دقت فرمایید که پورت اتصال این پروب مختص مدل‌های سازگار هیوکی نظیر Hioki 3280-10F، 3280-20F، CM3289 و CM3291 طراحی شده است.
• اطمینان از اصالت کالا: با توجه به اهمیت رده حفاظتی CAT IV در مواجهه با ولتاژها و جریان‌های چند هزار آمپری، استفاده از نمونه‌های فیک یا های‌کپی خطرات جبران‌ناپذیر جرقه‌زدگی به دنبال دارد. خرید از نمایندگی رسمی اصالت و سلامت تست‌های شما را تضمین می‌کند.

فروشگاه مشهد ابزار سنسور جریان فلکسیبل اورجینال هیوکی مدل CT6280 را با تضمین ۱۰۰٪ اصالت ساخت ژاپن، گارانتی معتبر و پشتیبانی فنی تخصصی با بهترین قیمت عرضه می‌نماید.
