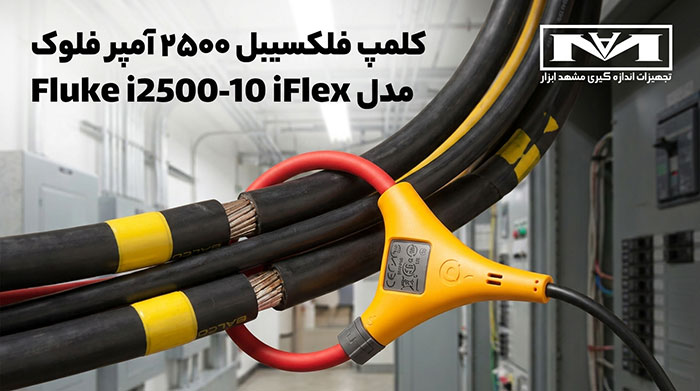

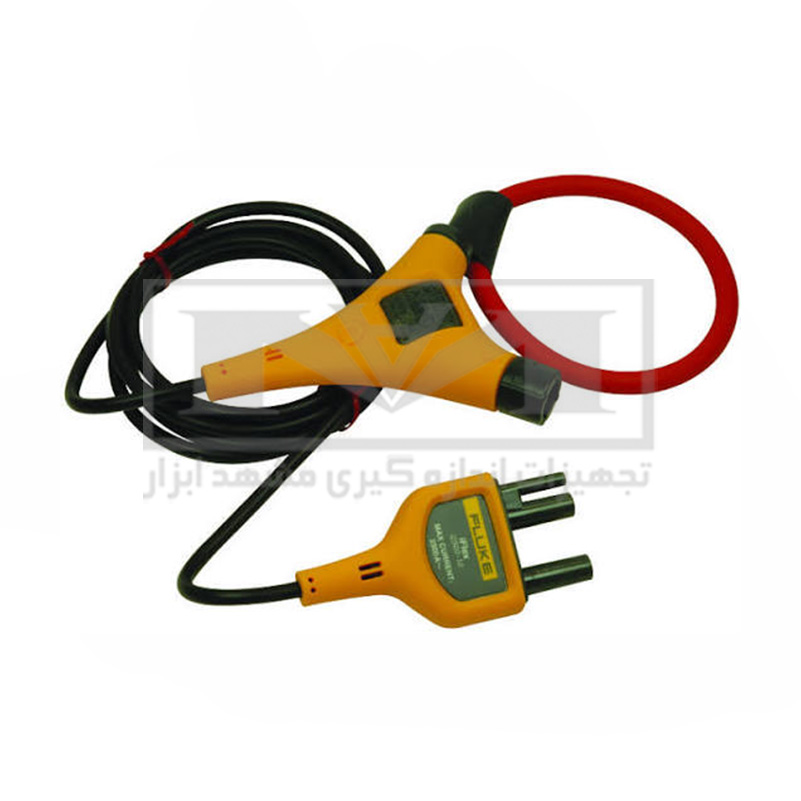

کلمپ فلکسیبل ۲۵۰۰ آمپر فلوک مدل Fluke i2500-10 iFlex

توضیحات

کلمپ فلکسیبل ۲۵۰۰ آمپر فلوک (مدل Fluke i2500-10 iFlex):

اندازه‌گیری جریان در تابلوهای برق متراکم، باس‌بارهای بزرگ یا کابل‌های قطور، همواره یکی از چالش‌های اصلی تکنسین‌های برق و مهندسان نگهداری و تعمیرات (نت) است. کلمپ فلکسیبل ۲۵۰۰ آمپر فلوک مدل i2500-10 iFlex راهکاری مهندسی‌شده و استاندارد است که محدودیت‌های فک‌های صلب، فلزی و ضخیمِ کلمپ‌آمپرمترهای سنتی را به‌کلی برطرف می‌کند.

این پروب جریان انعطاف‌پذیر به تکنسین امکان می‌دهد تا در پیچیده‌ترین شرایط محیطی، بدون قطع جریان مدار و با حداکثر ایمنی، به ثبت دقیق آمپراژ بپردازد.

کاربرد کلمپ فلکسیبل ۲۵۰۰ آمپر فلوک

انعطاف مکانیکی بالا و سطح ایمنی ممتاز، کاربرد این کلمپ فلکسیبل را در صنایع سنگین و تأسیسات زیربنایی برق گسترش داده است:

• تابلوهای توزیع اصلی و MCC: سنجش جریان بار کابل‌های پرتراکم و باس‌بارهای ضخیم در تابلوهای فشار ضعیف که کلمپ‌های دهانه صلب در آن‌ها جا نمی‌شوند.
• عیب‌یابی الکتروموتورهای پرقدرت: پایش پیوسته جریان خط و ثبت آمپراژ راه‌اندازی و دائم‌کار الکتروموتورهای سنگین کارخانه‌ای تا سقف ۲۵۰۰ آمپر متناوب.
• صنایع نفت، گاز و پتروشیمی: بازرسی خطوط کابل‌های مسلح، فیدرهای اصلی و مسیرهای کابل‌کشی پرپیچ‌وخم بدون ایجاد فشار و تنش فیزیکی بر سرکابل‌ها.
• پست‌های ترانسفورماتور و خطوط ورودی: اجرای عملیات تست بالانس فاز و محاسبه مصرف کل با رعایت کامل فاصله‌گذاری ایمن اپراتور از شینه‌ها.

ویژگی‌های اصلی

• پوشش آمپراژ بالا: توسعه برد اندازه‌گیری کلمپ‌مترهای استاندارد فلوک تا ۲۵۰۰ آمپر AC برای ثبت جریان‌های سه‌فاز پربار.
• ضخامت کم (۷.۵ میلی‌متر): حلقه بسیار باریک که امکان مانور و عبور پروب از شیارهای تنگ میان فازها را میسر می‌کند.
• کابل رابط ۱.۸ متری: جداسازی فیزیکی محل اندازه‌گیری از محل قرائت جهت حفظ ایمنی کاربر.
• استاندارد حفاظتی بالا: دارای رده‌بندی CAT IV 600V و CAT III 1000V برای مقابله با جهش‌های ناگهانی ولتاژ.
• دقت پایدار: استفاده از فناوری Rogowski باعث می‌شود حلقه حتی در جریان‌های ضربه‌ای دچار پدیده اشباع هسته نشود.

مشخصات فنی Fluke i2500-10 iFlex

این سنسور جریان‌های کم تا حداکثر ۲۵۰۰ آمپر جریان متناوب (AC) را پوشش می‌دهد. فرکانس کاری در بازه ۴۵ هرتز تا ۵۰۰ هرتز قرار دارد که برای تحلیل فرکانس پایه شبکه (۵۰ و ۶۰ هرتز) و اثرات هارمونیک‌های نخستین شبکه‌های صنعتی کاملاً ایده‌آل است.

راهنمای استفاده و راه‌اندازی گام‌به‌گام

1. اتصال کانکتور: فیش اتصال اختصاصی کابل پروب را به ورودی زرد رنگ iFlex روی کلمپ‌آمپرمتر فلوک وارد کرده و چفت کنید.
2. تنظیم سلکتور: کلید سلکتور دستگاه را روی گزینه سنجش پروب زرد رنگ iFlex قرار دهید.
3. باز کردن و محاط کردن کابل: کوپلینگ مکانیکی انتهای حلقه را خلاف جهت عقربه‌های ساعت بچرخانید تا زبانه باز شود. سیم‌پیچ باریک را دور تک‌کابل یا باسبار عبور داده و با فشردن و چرخش مجدد کوپلینگ، آن را محکم قفل کنید.
4. قرائت ایمن داده‌ها: با استفاده از طول کابل ۱.۸ متری، از محدوده خطر تابلو فاصله بگیرید و عدد جریان را مستقیماً روی نمایشگر دستگاه یا نرم‌افزار Fluke Connect بخوانید.

تفاوت مدل ۱۰ اینچی (i2500-10) با مدل ۱۸ اینچی (i2500-18)

خانواده کلمپ‌های فلکسیبل سری i2500 فلوک در دو ابعاد عرضه می‌شوند:

• مدل ۱۰ اینچی (i2500-10): طول حلقه ۲۵ سانتی‌متر است. این نسخه برای فضاهای کامپکت، سیم‌های تک‌رشته‌ای و کانال‌های برق با لوله‌های پر، ایده‌آل بوده و چابکی عملکرد بالایی دارد.
• مدل ۱۸ اینچی (i2500-18): طول حلقه ۴۵ سانتی‌متر است. این مدل برای پیچیده شدن دور چندین دسته کابل هم‌زمان (Bundle) یا شینه‌های قطور با سطح مقطع گسترده کاربرد دارد.

(نکته: از نظر مشخصات الکتریکی، رده ایمنی CAT IV و محدوده ۲۵۰۰ آمپر، هر دو مدل رفتاری کاملاً یکسان دارند.)

راهنمای خرید و تشخیص اصالت کالا

به دلیل کار با جریان‌های مهلک تا سقف ۲۵۰۰ آمپر، اطمینان از اصالت پروب اهمیت حیاتی دارد. نکات کلیدی برای بررسی اصالت:

• کیفیت سیلیکون عایق: پروب‌های اصل فلوک از دو لایه عایق سیلیکونی نسوز با مقاومت کششی بالا ساخته شده‌اند که در برابر حرارت کابل‌های صنعتی دفرمه نمی‌شوند.
• حک مشخصات ایمنی: رده‌های ایمنی CAT IV 600V و CAT III 1000V به همراه نشان CE و برند Fluke بر روی بدنه محفظه پلاستیکی کوپلینگ به‌صورت دقیق حک شده‌اند.
• شماره سریال معتبر: بررسی بارکد و کد رهگیری روی بدنه کابل و تطبیق آن با شناسه ثبت‌شده روی جعبه بسته‌بندی کارخانه‌ای.
