تستر باتری هیوکی مدل HIOKI BT3554-52

توضیحات

تستر باتری هیوکی مدل HIOKI BT3554-52:

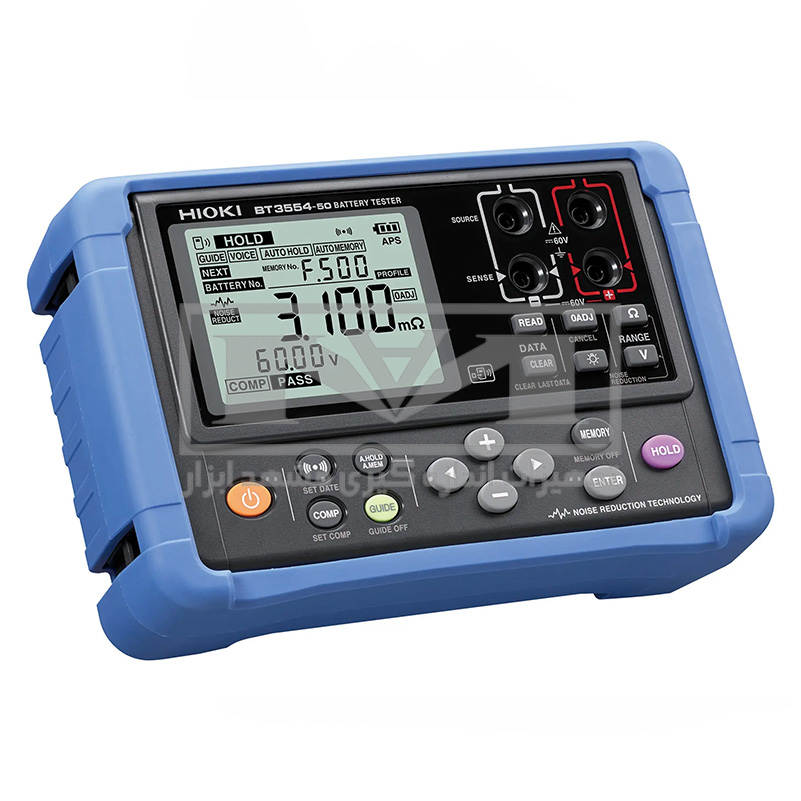

تستر باتری هیوکی HIOKI BT3554-52 مجهزترین و کارآمدترین نسخه از نسل جدید تستر باتری‌های پرتابل کمپانی پیشرو هیوکی (HIOKI) ژاپن است که اختصاصاً برای ارزیابی سریع و بدون خطای بانک‌های باتری در فضاهای فوق‌العاده متراکم مهندسی شده است. این تستر توانایی اندازه‌گیری دقیق امپدانس (مقاومت ظاهری) و ولتاژ سلول‌های باتری را با روش چهارسیمه کلوین (Four-terminal Kelvin Method) بدون نیاز به خاموش کردن سیستم یا خارج کردن سلول‌ها از مدار فراهم می‌آورد.

بزرگ‌ترین مزیت رقابتی پکیج BT3554-52، تجهیز استاندارد آن به پروب سوزنی سرکج L-شکل مدل L2020 است. در رک‌های باتری فشرده و تابلوهای صنعتی که فاصله بین طبقات بسیار کم است و امکان ورود پروب‌های مستقیم وجود ندارد، پین‌های L-شکل این دستگاه دسترسی بدون دردسر به ترمینال‌های افقی و عمودی را تضمین می‌کنند. علاوه بر این، به کارگیری فناوری پیشرفته حذف نویز (Noise Reduction Technology)، ثبت مقادیر پایدار و قابل استناد را در بدترین شرایط اغتشاش ریپل و هارمونیک‌های اینورترهای UPS میسر می‌سازد.

کاربرد تستر باتری هیوکی مدل HIOKI BT3554-52:

تستر باتری هیوکی HIOKI BT3554-52 به عنوان استاندارد مرجع برای پایش و نگهداری دوره‌ای باتری‌های صنعتی (سرب‌اسیدی، VRLA، ژل، Ni-Cd و لیتیومی) در پروژه‌های حیاتی کاربرد دارد:

• سرویس و نگهداری سیستم‌های برق بدون وقفه (UPS): تست پیوسته سلامت سلول‌ها در دیتاسنترها، اتاق‌های سرور، مراکز داده مخابراتی، بانک‌ها و بیمارستان‌ها پیش از بروز خاموشی ناگهانی.
• پست‌های انتقال و توزیع برق فشار قوی: پایش ولتاژ و مقاومت باتری‌های اتاق فرمان (Control Room) و تابلوهای سوئیچ‌گیر (Switchgear) ۱۱۰ و ۲۲۰ ولت مستقیم.
• دکل‌های مخابراتی و سایت‌های همراه (BTS): بررسی ظرفیت نگهداری شارژ و افت ظرفیت نامی سلول‌های باتری بر اثر گرما و سیکل‌های شارژ پی‌درپی.
• ایستگاه‌های برق خورشیدی و بادی: کنترل دوره‌ای راندمان ذخیره‌سازی بانک‌های باتری متصل به شارژکنترلرها و اینورترها.
• راه‌اندازی و تست استارترهای دیزل ژنراتور: اطمینان از کفایت جریان‌دهی لحظه‌ای باتری‌های استارت در تأسیسات اضطراری و پتروشیمی‌ها.

ویژگی‌های اصلی

• پروب نوک‌کج L-شکل اختصاصی (Pin Type Lead L2020): دسترسی سریع، ایمن و آسان به قطب‌های باتری در قفسه‌ها و راک‌های باریک با زاویه دسترسی ۹۰ درجه.
• تست آنلاین بدون قطعی مدار (Live Line Testing): ارزیابی دقیق مقاومت داخلی بدون نیاز به ایزوله کردن باتری یا قطع جریان شارژر و مصرف‌کننده.
• سیستم داوری هوشمند با تغییر رنگ نمایشگر: مجهز به مقایسه‌گر آستانه‌ای (Comparator) با نمایش وضعیت‌های سه‌گانه Pass (سالم)، Warning (هشدار تعویض) و Fail (سلول خراب) همراه با هشدار صوتی و تغییر نور پس‌زمینه به رنگ قرمز.
• فیلتر سخت‌افزاری ضد نویز ریپل: حذف اثرات فرکانسی سوئیچینگ اینورترها و تثبیت بی‌درنگ ارقام مقاومت در کسری از ثانیه.
• سرعت پاسخ‌دهی شگفت‌انگیز: سرعت چرخه اندازه‌گیری ۱۰۰ میلی‌ثانیه و زمان پاسخ‌دهی نهایی حدود ۱.۶ ثانیه جهت تست سریع بانک‌های با صدها سلول.
• حافظه عظیم ۶۰۰۰ داده (Data Memory): ذخیره‌سازی خودکار (Auto-Memory) پارامترهای مقاومت، ولتاژ، دما، زمان و شماره شناسه هر سلول.
• پشتیبانی از فناوری بلوتوث و اتصال به تبلت: با نصب آداپتور آپشنال بی‌سیم Z3210 و ارتباط با اپلیکیشن اختصاصی GENNECT Cross جهت راهنمای صوتی حین تست و استخراج گزارش اکسل و PDF.
• بدنه ارگونومیک با پوشش ضربه‌گیر صنعتی: دارای ساختار مستحکم و بند گردنی حمایل جهت آزادسازی هر دو دست تکنسین هنگام انجام عملیات تست.

مشخصات فنی

محدوده اندازه‌گیری مقاومت داخلی

این تستر مجهز به ۴ رنج اندازه‌گیری مقاومت از ۳ میلی‌اهم تا ۳ اهم است. در پایین‌ترین رنج (۳ میلی‌اهم)، تفکیک‌پذیری دستگاه به رقم ۱ میکرو اهم می‌رسد که کمترین تغییرات متالورژیکی صفحات و پایانه‌های باتری‌های بزرگ ظرفیت بالا را ردیابی می‌کند. جریان اعمالی تست متناسب با رنج انتخابی بین ۱.۶ میلی‌آمپر تا ۱۶۰ میلی‌آمپر با فرکانس آزمون ۱ کیلوهرتز متناوب تغییر می‌یابد.

دامنه ولتاژ مستقیم، جریان و اندازه‌گیری دما

دستگاه دارای ۲ رنج ولتاژ مستقیم ۶ ولت و ۶۰ ولت با حداکثر دقت و رزولوشن ۱ میلی‌ولت است که انواع سلول‌های منفرد ۲ ولتی تا استرینگ‌های بلوکی ۱۲ ولتی را تحت پوشش قرار می‌دهد. در صورت اتصال پروب اختیاری دمایی هیوکی 9460، بازه دمایی ۱۰- تا ۶۰ درجه سانتی‌گراد را نیز هم‌زمان ثبت می‌کند.

راهنمای استفاده

جهت تضمین دقت کلوین و رعایت ایمنی در هنگام کار با تستر باتری هیوکی HIOKI BT3554-52، مراحل گام‌به‌گام زیر را اجرا کنید:

1. نصب پروب سرکج L2020: کانکتور چهارفیش لید L2020 را در درگاه بالای تستر قرار داده و مهره قفل‌کننده آن را بپیچانید.
2. پیکربندی آستانه مقایسه‌گر (Comparator): مقادیر نامی ولتاژ و سقف مجاز مقاومت داخلی باتری سالم را با توجه به کاتالوگ شرکت سازنده باتری در منوی دستگاه وارد کنید تا شرایط قبولی (Pass) و مردودی (Fail) فعال شود.
3. ثبت خودکار مقادیر: به لطف تابع Auto-Hold، به محض پایداری ارقام، بوق تأیید به صدا درآمده، صفحه سبز رنگ (یا در صورت خرابی قرمز) شده و داده به شماره لاگ بعدی منتقل می‌شود.
4. ملاحظه ایمنی مهم: هرگز پروب دستگاه را به استرینگ‌هایی با ولتاژ بالاتر از ۶۰ ولت متصل نکنید. تمام سلول‌ها و بلوک‌ها باید به تفکیک تا ولتاژ مجاز ۶۰ ولت DC اندازه‌گیری شوند.

تفاوت با مدل‌های مشابه

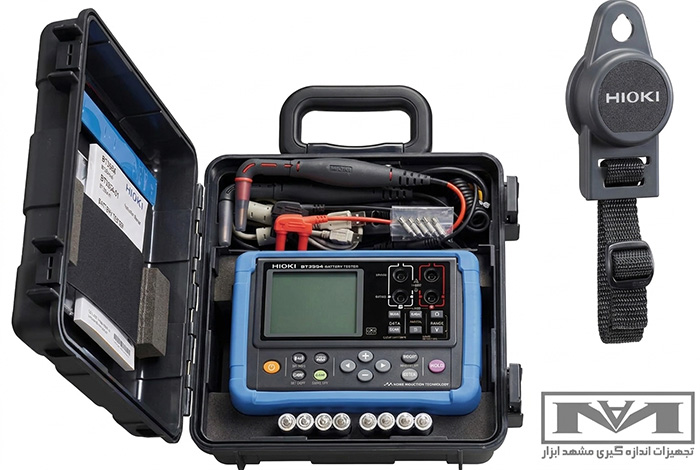

• تفاوت کد 52 با کدهای 50 و 51: دستگاه مرکزی در هر سه مدل یکی است؛ اما مدل پایه BT3554-50 بدون هیچ‌گونه پروبی عرضه می‌شود، مدل BT3554-51 دارای پروب مستقیم 9465-10 است و مدل BT3554-52 به پروب سرکج L2020 مجهز شده است که محبوب‌ترین و پرکاربردترین پکیج برای رک‌های فشرده به شمار می‌رود.
• برتری فنی نسبت به نسل قدیمی (BT3554): سری جدید با پسوند 50/51/52 مجهز به تکنولوژی هوشمند نویزگیری قوی‌تر، امکان اتصال بلوتوث با دانگل Z3210 و راهنمای صوتی به هنگام تست متوالی صدها باتری در اپلیکیشن موبایل است.
