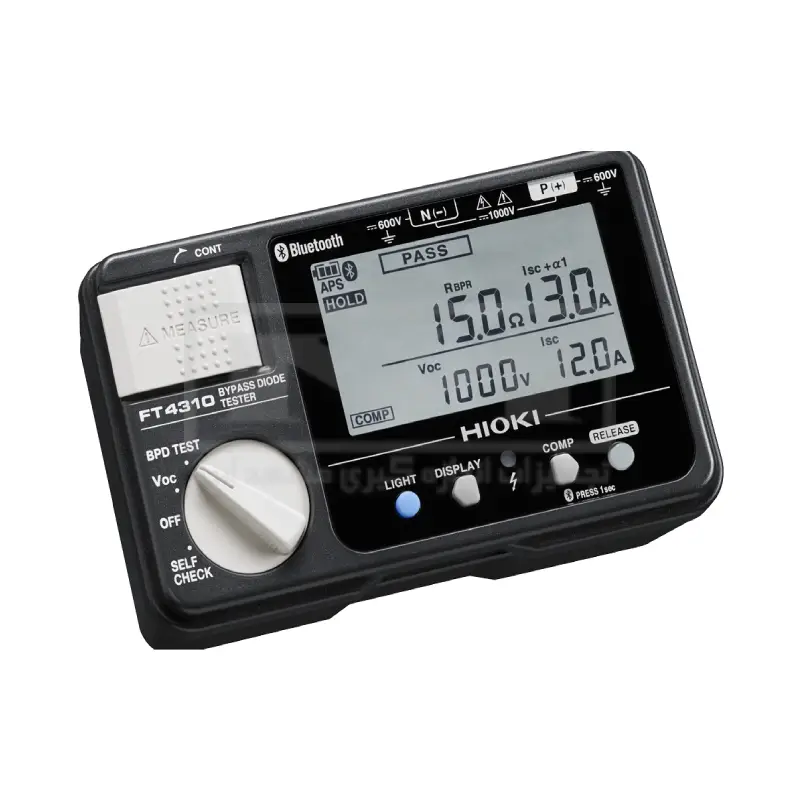

تستر دیود بای پس هیوکی مدل HIOKI FT4310

توضیحات

تستر دیود بای پس هیوکی مدل HIOKI FT4310: انقلابی در تشخیص عیوب سیستم‌های خورشیدی

تستر دیود بای پس هیوکی مدل HIOKI FT4310، که به عنوان HIOKI BYPASS DIODE TESTER FT4310 نیز شناخته می‌شود، یکی از پیشرفته‌ترین و کارآمدترین ابزارهای موجود در بازار برای عیب‌یابی و بررسی دقیق دیودهای بای پس در سیستم‌های فتوولتائیک (خورشیدی) و سایر مدارهای الکتریکی است. این دستگاه با قابلیت‌های منحصر به فرد خود، دیدگاهی نو در فرآیند نگهداری و تضمین کارایی پنل‌های خورشیدی ارائه می‌دهد. در ادامه به تفصیل به بررسی ابعاد مختلف این تستر فوق‌العاده، از قابلیت‌های فنی تا مزایای عملی و کاربردهای گسترده آن خواهیم پرداخت.

مقدمه‌ای بر اهمیت دیودهای بای پس و چالش‌های عیب‌یابی آن‌ها

دیودهای بای پس اجزای حیاتی در هر پنل خورشیدی هستند که وظیفه محافظت از سلول‌های خورشیدی در برابر “نقطه داغ” (Hot Spot) و افت توان ناشی از سایه‌اندازی جزئی یا آسیب‌دیدگی سلول‌ها را بر عهده دارند. هنگامی که یک یا چند سلول در یک پنل خورشیدی سایه می‌افتد یا دچار مشکل می‌شوند، مقاومت داخلی آن‌ها افزایش یافته و می‌تواند منجر به ایجاد نقطه داغ، کاهش شدید توان خروجی و حتی آسیب دائمی به پنل شود. دیودهای بای پس با ایجاد یک مسیر جایگزین برای جریان الکتریکی، به جریان اجازه می‌دهند تا از سلول‌های آسیب‌دیده یا سایه افتاده عبور کرده و بدین ترتیب از افت توان و آسیب دیدگی جلوگیری می‌کنند.

با این حال، خود دیودهای بای پس نیز ممکن است با گذشت زمان یا در اثر عوامل محیطی دچار مشکل شوند. عیوب رایج شامل اتصال باز (Open Circuit) یا اتصال کوتاه (Short Circuit) در دیودها است. تشخیص این عیوب، به خصوص در سیستم‌های خورشیدی بزرگ با تعداد زیادی پنل و دیود، همواره یک چالش بزرگ بوده است. روش‌های سنتی عیب‌یابی اغلب نیازمند شرایط خاصی مانند تاریکی یا عدم تولید برق توسط پنل‌ها هستند تا بتوان جریان اعمال شده را از سلول‌های خورشیدی عبور داد و وضعیت دیود را بررسی کرد. این محدودیت‌ها زمان‌بر بوده و می‌توانند منجر به از دست رفتن فرصت تولید انرژی و کاهش بهره‌وری کلی سیستم شوند. تستر دیود بای پس HIOKI FT4310 برای غلبه بر این چالش‌ها طراحی شده است.

قابلیت‌های نوآورانه HIOKI FT4310: تشخیص عیوب در زیر نور خورشید

یکی از برجسته‌ترین و انقلابی‌ترین ویژگی‌های HIOKI FT4310، توانایی آن در تشخیص عیوب اتصال باز در دیودهای بای پس، حتی زمانی که خورشید بیرون است و پنل‌ها در حال تولید برق هستند، می‌باشد. این قابلیت نیاز به پوشاندن پنل‌ها یا انتظار برای شب را از بین می‌برد، که به طور قابل توجهی زمان عیب‌یابی را کاهش داده و فرآیند نگهداری را کارآمدتر می‌کند. این بدان معناست که تکنسین‌ها می‌توانند به سرعت و در هر زمانی از روز، وضعیت دیودهای بای پس را بررسی کنند و مشکلات را قبل از اینکه باعث افت قابل توجهی در عملکرد سیستم شوند، شناسایی و رفع نمایند.

علاوه بر تشخیص اتصال باز، HIOKI FT4310 قادر است خطاهای اتصال کوتاه و همچنین تلفات رشته سلول را نیز آزمایش کند. این ویژگی‌ها، این تستر را به ابزاری جامع برای ارزیابی سلامت کلی پنل‌های خورشیدی تبدیل می‌کند و به کاربران امکان می‌دهد تا نه تنها دیودها، بلکه عملکرد کلی رشته‌های سلولی را نیز مورد بررسی قرار دهند. این سطح از پوشش عیب‌یابی برای اطمینان از حداکثر بهره‌وری و طول عمر سیستم‌های خورشیدی بسیار حیاتی است.

مشخصات فنی دقیق تستر دیود بای پس هیوکی مدل HIOKI FT4310

HIOKI FT4310 با دقت مهندسی بالا و توجه به جزئیات طراحی شده است تا عملکردی بی‌نقص را ارائه دهد. در اینجا به بررسی پارامترهای قابل اندازه‌گیری، روش اندازه‌گیری و قابلیت‌های رابط آن می‌پردازیم:

پارامترهای قابل اندازه‌گیری:

• مقایسه‌کننده دیود بای پس (Bypass Diode Comparator): این ویژگی به کاربر امکان می‌دهد تا عملکرد دیود بای پس را با استانداردهای تعریف شده یا دیودهای سالم دیگر مقایسه کند. این مقایسه سریع و بصری، تشخیص هرگونه انحراف از عملکرد مطلوب را آسان می‌کند.
• مقاومت مسیر بای پس (Bypass Path Resistance): اندازه‌گیری مقاومت مسیر بای پس، اطلاعات مهمی در مورد سلامت الکتریکی مسیر ایجاد شده توسط دیود ارائه می‌دهد. افزایش غیرطبیعی در این مقاومت می‌تواند نشانه‌ای از مشکل در دیود یا اتصالات آن باشد.
• ولتاژ مدار باز (Open Circuit Voltage – Voc): این پارامتر، ولتاژ بدون بار پنل یا رشته سلولی را اندازه‌گیری می‌کند. اگرچه Voc مستقیماً به دیود بای پس مربوط نمی‌شود، اما می‌تواند به تشخیص مشکلات کلی در رشته سلولی کمک کند که ممکن است بر عملکرد دیودها تأثیر بگذارد.
• جریان اتصال کوتاه (Short Circuit Current – Isc): Isc، حداکثر جریانی است که پنل یا رشته سلولی می‌تواند در شرایط اتصال کوتاه تولید کند. این پارامتر نیز در ارزیابی کلی سلامت پنل و درک اینکه آیا دیودها به درستی جریان را بای پس می‌کنند، مفید است.
• جریان اندازه‌گیری (کاربردی) (Measurement Current – Applied): این جریان، جریان کوچکی است که توسط تستر به دیود اعمال می‌شود تا وضعیت آن را بررسی کند. این “جریان اعمال شده” همان چیزی است که به تستر اجازه می‌دهد تا بدون نیاز به تولید برق توسط پنل یا در شرایط تاریکی، وضعیت دیود را تشخیص دهد. این یکی از جنبه‌های کلیدی توانایی FT4310 در آزمایش در زیر نور خورشید است.

روش اندازه‌گیری: اتصال کوتاه و اعمال ولتاژ پالس

HIOKI FT4310 از یک روش اندازه‌گیری پیشرفته شامل “اتصال کوتاه” و “اعمال ولتاژ پالس” استفاده می‌کند. این روش به تستر امکان می‌دهد تا با اعمال یک پالس ولتاژ کوتاه و سپس اندازه‌گیری جریان اتصال کوتاه حاصل، وضعیت دیود را با دقت و بدون تأثیر مخرب بر پنل یا سیستم، ارزیابی کند. این تکنیک دقیق و ایمن، تضمین می‌کند که آزمایش‌ها بدون آسیب رساندن به تجهیزات انجام شوند و نتایج قابل اعتمادی ارائه دهند.

رابط کاربری و پشتیبانی دستگاه‌ها: Bluetooth، iOS، Android TM

در عصر حاضر، ارتباط بی‌سیم و قابلیت اتصال به دستگاه‌های هوشمند از اهمیت بالایی برخوردار است. HIOKI FT4310 با داشتن رابط بلوتوث (Bluetooth)، این نیاز را به خوبی برطرف کرده است. این قابلیت به کاربران اجازه می‌دهد تا تستر را به گوشی‌های هوشمند یا تبلت‌های خود (با سیستم‌عامل‌های iOS یا Android TM) متصل کنند. این اتصال بی‌سیم امکانات متعددی را فراهم می‌آورد:

• نمایش داده‌ها در لحظه: نتایج اندازه‌گیری به صورت بی‌درنگ بر روی صفحه نمایش دستگاه هوشمند قابل مشاهده است.
• ثبت و ذخیره داده‌ها: داده‌های اندازه‌گیری شده را می‌توان به راحتی در دستگاه هوشمند ذخیره کرد، که برای ثبت سوابق، تحلیل‌های بعدی و گزارش‌دهی بسیار مفید است.
• تحلیل و گزارش‌دهی پیشرفته: با استفاده از برنامه‌های کاربردی اختصاصی (اپلیکیشن) که توسط هیوکی ارائه می‌شود، کاربران می‌توانند داده‌ها را تحلیل کرده، نمودار ایجاد کنند و گزارش‌های حرفه‌ای تولید نمایند.
• سهولت در اشتراک‌گذاری: داده‌ها و گزارش‌ها را می‌توان به آسانی با همکاران یا مشتریان به اشتراک گذاشت.
• به‌روزرسانی نرم‌افزار: امکان به‌روزرسانی نرم‌افزار تستر از طریق اتصال بلوتوث، اطمینان از دسترسی به آخرین ویژگی‌ها و بهبودها را فراهم می‌کند.

این سطح از اتصال و یکپارچگی با دستگاه‌های هوشمند، HIOKI FT4310 را به ابزاری مدرن و کاربرپسند تبدیل کرده که نیازهای تکنسین‌های میدانی امروز را به خوبی برطرف می‌کند.

مزایای عملی و کاربردهای گسترده HIOKI FT4310

استفاده از تستر دیود بای پس HIOKI FT4310 مزایای عملی فراوانی را برای کاربران به همراه دارد که منجر به بهبود کارایی، کاهش هزینه‌ها و افزایش ایمنی می‌شود:

• افزایش سرعت عیب‌یابی: توانایی آزمایش در زیر نور خورشید به معنای صرفه‌جویی چشمگیر در زمان و نیروی کار است. دیگر نیازی به انتظار برای شرایط خاص آب و هوایی یا زمان مشخصی از روز نیست.
• کاهش زمان از کار افتادگی سیستم: با تشخیص سریع‌تر مشکلات، می‌توان آن‌ها را در زمان کوتاه‌تری رفع کرد و از افت طولانی‌مدت در تولید انرژی جلوگیری نمود.
• افزایش تولید انرژی: با اطمینان از عملکرد صحیح دیودهای بای پس، می‌توان از حداکثر توان تولیدی پنل‌های خورشیدی بهره‌مند شد و تلفات ناشی از دیودهای معیوب را به حداقل رساند.
• جلوگیری از آسیب به پنل‌ها: شناسایی زودهنگام دیودهای معیوب از ایجاد نقاط داغ و آسیب‌های دائمی به سلول‌های خورشیدی جلوگیری می‌کند، که به نوبه خود طول عمر سیستم را افزایش می‌دهد.
• ایمنی بیشتر: طراحی دقیق و روش اندازه‌گیری ایمن این تستر، خطر آسیب به تجهیزات یا اپراتور را در حین فرآیند آزمایش به حداقل می‌رساند.
• سهولت در ثبت و مدیریت داده‌ها: قابلیت اتصال به گوشی‌های هوشمند، فرآیند ثبت، ذخیره و تحلیل داده‌ها را بسیار آسان می‌کند، که برای نگهداری سوابق جامع و گزارش‌دهی عملکرد سیستم خورشیدی ضروری است.
• کاربرپسند بودن: با وجود قابلیت‌های پیشرفته، HIOKI FT4310 به گونه‌ای طراحی شده که کاربری آسانی داشته باشد. رابط بصری و نمایشگر واضح، حتی برای کاربران با تجربه کمتر نیز قابل فهم است.

HIOKI FT4310 کاربردهای گسترده‌ای در بخش‌های مختلف صنعت انرژی خورشیدی و فراتر از آن دارد:

• نصب و راه‌اندازی سیستم‌های خورشیدی: بررسی و تأیید سلامت دیودهای بای پس در حین نصب، قبل از تحویل نهایی سیستم.
• نگهداری و عیب‌یابی روتین: انجام بازرسی‌های دوره‌ای برای شناسایی مشکلات احتمالی قبل از اینکه جدی شوند.
• بازرسی‌های پس از حوادث: بررسی آسیب‌های احتمالی به دیودها پس از حوادث طبیعی مانند صاعقه یا طوفان.
• تولید و کنترل کیفیت پنل‌های خورشیدی: استفاده در خطوط تولید برای اطمینان از کیفیت و عملکرد صحیح دیودهای بای پس در پنل‌های تازه تولید شده.
• پروژه‌های تحقیق و توسعه: مطالعه عملکرد دیودهای بای پس در شرایط مختلف و توسعه راهکارهای جدید.

تفاوت با روش‌های سنتی: چرا HIOKI FT4310 یک گام رو به جلو است؟

همانطور که پیشتر ذکر شد، به طور سنتی، دیودهای بای پس را فقط می‌توانستند از نظر شرایط کار خوب در شب یا زمانی که برق توسط پنل‌های خورشیدی تولید نمی‌شود، بررسی کنند. این محدودیت ناشی از نیاز به اعمال جریان از طریق دیود و اندازه‌گیری پاسخ آن بود، بدون اینکه جریان تولیدی پنل‌ها در این فرآیند اختلال ایجاد کند. تکنسین‌ها مجبور بودند برای انجام این آزمایشات منتظر غروب خورشید بمانند یا پنل‌ها را به صورت دستی بپوشانند، که هر دو روش ناکارآمد و وقت‌گیر بودند.

HIOKI FT4310 با استفاده از تکنولوژی پیشرفته اندازه‌گیری پالس و توانایی اعمال جریان اندازه‌گیری هوشمندانه، این محدودیت را از بین برده است. این تستر می‌تواند تشخیص دهد که آیا یک دیود بای پس در مدار باز قرار دارد یا دچار اتصال کوتاه شده است، حتی زمانی که پنل‌ها در حال تولید حداکثر توان خود هستند. این نوآوری به معنای آن است که زمان عیب‌یابی به طور قابل توجهی کاهش می‌یابد و اپراتورها می‌توانند در هر زمان دلخواه، بدون نیاز به خاموش کردن سیستم یا ایجاد اختلال در تولید انرژی، به بررسی و عیب‌یابی بپردازند. این موضوع نه تنها بهینه‌سازی عملیاتی را به ارمغان می‌آورد، بلکه ایمنی را نیز افزایش می‌دهد، زیرا نیاز به کار در شرایط کم نور یا دستکاری پیچیده پنل‌ها را از بین می‌برد.

طراحی ارگونومیک و دوام: ابزاری برای محیط‌های سخت

هیوکی به عنوان یک تولیدکننده پیشرو در ابزارهای اندازه‌گیری، به کیفیت ساخت و طراحی کاربرپسند اهمیت زیادی می‌دهد. HIOKI FT4310 نیز از این قاعده مستثنی نیست. طراحی ارگونومیک آن به گونه‌ای است که به راحتی در دست جای می‌گیرد و برای استفاده طولانی مدت در میدان کار، بدون خستگی، مناسب است. بدنه مقاوم و مستحکم آن نیز تضمین‌کننده دوام و پایداری در برابر شرایط سخت محیطی مانند دماهای بالا، گرد و غبار و رطوبت است که در محیط‌های نصب سیستم‌های خورشیدی رایج هستند. این دوام، FT4310 را به یک سرمایه‌گذاری مطمئن برای متخصصان تبدیل می‌کند.
