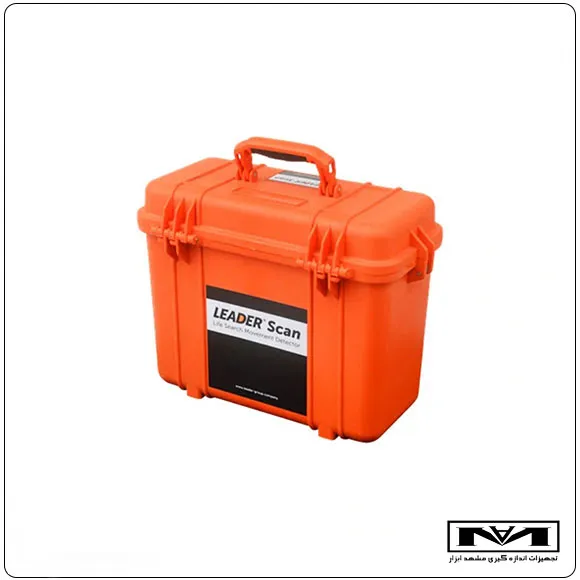

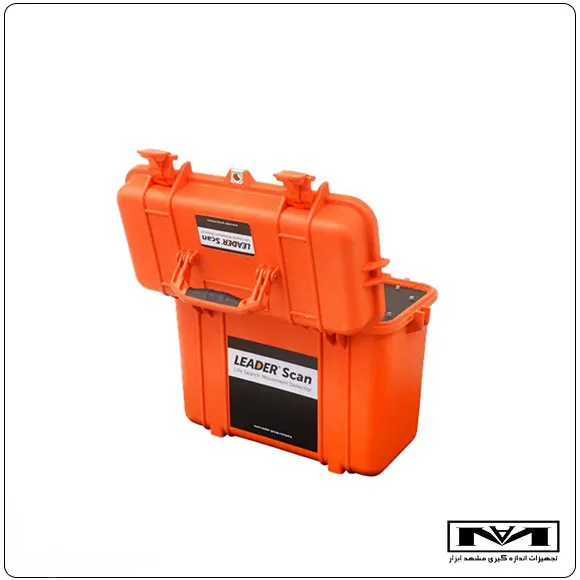

ماژول زنده یاب با فناوری راداری (UWB SENSOR) برند لیدر مدل Leader Scan PERIPHERAL

توضیحات

بررسی ماژول زنده یاب با فناوری (UWB ) لیدر Leader Scan PERIPHERAL

یکی از پیشرفته‌ترین ابزارهای جست‌وجوی فنی در عملیات امداد و نجات شهری، ماژول جانبی Leader Scan PERIPHERAL است؛ ماژولی که با تکیه بر فناوری فراپهن‌باند (Ultra Wide Band) تحولی بنیادین در شناسایی قربانیان مدفون در زیر آوار ایجاد کرده است. این تجهیز که حاصل سال‌ها پژوهش میدانی و همکاری مستقیم مهندسان برند Leader با گروه‌های متخصص مکان‌یابی قربانیان است، توانایی دارد کوچک‌ترین نشانه‌های حرکت انسان را از میان توده‌ای متراکم از بتن و مصالح ساختمانی تشخیص دهد.

در قلب این سامانه، حسگری راداری با دامنه فرکانسی بسیار گسترده قرار دارد که می‌تواند امواج الکترومغناطیسی را در اعماق مختلف ساختمان‌های فروریخته ارسال کرده و بازتاب‌های ناشی از هرگونه تغییر حرکتی – چه یک تکان جزئی انگشت و چه الگویی منظم از تنفس – را ثبت و تحلیل کند. این دقت بالا سبب شده تا تیم‌های امدادی بتوانند در حساس‌ترین ساعات اولیه پس از حادثه، بدون نفوذ فیزیکی به آوار، وجود زندگی را با اطمینان شناسایی کنند.

فناوری فراپهن‌باند و مکانیسم نفوذ در مصالح

مزیت بنیادی Leader Scan در بهره‌گیری از فناوری UWB (فراپهن‌باند) نهفته است؛ فناوری‌ای که به آن امکان می‌دهد در برابر موانع متداولی مانند بتن، آجر، گچ یا حتی چوب نفوذ مؤثری داشته باشد. این حسگر می‌تواند حرکت را در عمق ۵۰ سانتی‌متر بتن متراکم نیز تشخیص دهد. چنین ظرفیتی در محیط‌های شهری و در شرایط تخریب سازه‌ها اهمیت ویژه‌ای دارد، زیرا بسیاری از روش‌های سنتی شنیداری یا تصویری در مواجهه با پوشش‌های ضخیم ناکارآمد می‌شوند.

رادار فراپهن‌باند این دستگاه افزون بر بتن، در برابر طیف وسیعی از مواد مانند کاشی کف، شیشه، گچ، چوب، آجر، قیر، شن و انواع پلاستیک نیز عملکرد خود را حفظ می‌کند. اما فیزیک امواج الکترومغناطیسی محدودیتی طبیعی دارد: فلز و آب محیط‌های کاملاً بازتابنده‌اند و در این مواد امکان نفوذ وجود ندارد. به همین دلیل در برنامه‌ریزی شبکه جست‌وجو، تیم‌ها باید مناطق دارای آب‌گرفتگی یا اجسام فلزی حجیم را از مسیر موج حذف کنند.

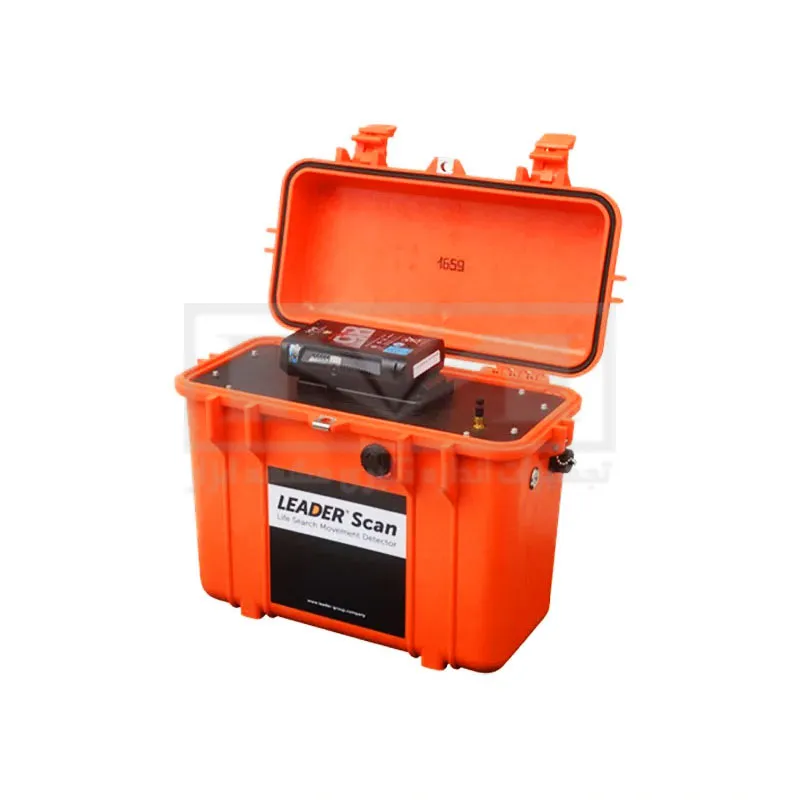

طراحی مکانیکی دستگاه به گونه‌ای است که حسگر و آنتن راداری درون یک بدنه کوچک، ضدآب و مقاوم در برابر ضربه جای گرفته‌اند. بدنه به عنوان «کوچک‌ترین در کلاس خود» شناخته می‌شود و برای ورود به حفره‌ها، شکاف‌ها و فضاهای تنگ در میان آوار، بهینه‌سازی شده است؛ نقطه‌ای که بسیاری از تجهیزات بزرگ‌تر قادر به فعالیت نیستند.

دو حالت جست‌وجوی پویا برای انعطاف عملیاتی

ماژول Leader Scan دو وضعیت عملکردی مستقل دارد: حالت خودکار و حالت دستی (بلادرنگ).

در حالت خودکار، دستگاه در چندین محدوده انتخابی به‌صورت پیاپی جست‌وجو می‌کند و می‌تواند حرکات تا ۷ نفر انسان را به شکل هم‌زمان شناسایی نماید. عمق بررسی به‌صورت نوارهایی سه‌متری انجام می‌شود تا نتیجه‌ای سریع و قابل اتکا به اپراتور ارائه گردد. این حالت مناسب مرحله ارزیابی نخست است که تیم جست‌وجو باید گستره‌ای وسیع از آوار را در زمان کم اسکن کند.

در مقابل، حالت دستی یا real‑time جایی به کار می‌رود که نشانه‌ای از حرکت یا علائم حیات در محدوده‌ای خاص مشاهده شده است. در این حالت نجاتگر، محدوده تحلیل را خودش تعیین می‌کند و امکان کنترل دقیق پارامترها مانند عمق، شدت موج و بازه بررسی حرکت را دارد. نرم‌افزار همراه علاوه بر نمایش محل دقیق، شدت حرکت را طبقه‌بندی می‌کند؛ حرکات ضعیف مانند تنفس و حرکات قوی مانند ضربه یا تقلا با نمادهای جداگانه نمایش داده می‌شوند.

این انعطاف دوحالته باعث شده Leader Scan PERIPHERAL هم برای ارزیابی‌های گسترده و هم برای بررسی موضعی به‌عنوان ابزاری کارآمد در دستور کار تیم‌های USAR جهانی قرار گیرد.

رابط کاربری گرافیکی و تحلیل تصویری زنده

اطلاعاتی که حسگر UWB جمع‌آوری می‌کند از طریق یک رابط کاربری گرافیکی بسیار ساده و سریع در اختیار کاربر قرار می‌گیرد. جعبه کنترل سبک و پرتابل دستگاه دارای نمایشگر رنگی با منوهای شهودی است تا نجاتگر حتی در وضعیت اضطرار هم بتواند داده‌ها را با حداقل زمان تفسیر کند.

در صفحه نمایش، حرکات شناسایی‌شده به صورت نمودار نوسانی (اسیلوگرام) نشان داده می‌شوند. هر نوسان معادل یک حرکت است؛ نوسان‌های بزرگ‌تر بیانگر حرکت قوی و نوسان‌های کم‌دامنه نشانه حرکت ضعیف یا تنفس‌اند. عمق نوسان در محور عمودی، شدت حرکت را نمایان می‌کند و اپراتور می‌تواند از روی تکرار و الگوی فرکانسی، منبع حرکت را تشخیص دهد. افزون بر آن، سیستم قادر است فرکانس حرکات را محاسبه کند تا تفاوت میان حرکت انسانی و ارتعاشات محیطی مشخص شود.

صفحه کنترل همچنین گزینه‌های تنظیم عمق شروع و پایان جست‌وجو، نمایش هشدارهای دیداری برای حرکات قوی یا ضعیف، و امکان ضبط داده‌ها جهت تحلیل پس از عملیات را فراهم می‌سازد. این قابلیت مستندسازی داده‌ها، فرآیند گزارش‌دهی پس از مأموریت را برای تیم‌ها بسیار آسان می‌کند.

ساختار مقاوم و طراحی میدانی

چالش‌های میدانی عملیات آواربرداری نیازمند تجهیزی است که هم مستحکم باشد و هم جابجایی ساده‌ای داشته باشد. سازندگان برند Leader دستگاه Scan PERIPHERAL را مخصوص همین شرایط طراحی کرده‌اند. کل مجموعه شامل آنتن راداری و مدارهای الکترونیکی درون بدنه‌ای فشرده جای دارد که در برابر شوک مکانیکی و نفوذ آب مقاوم است.

نیروی آن از باتری لیتیوم‑یونی قابل تعویض تأمین می‌شود که تا ۴ ساعت زمان کارکرد مداوم دارد. نشانگر سطح شارژ روی بدنه نصب شده تا کاربر در میدان بدون نیاز به بازکردن محفظه بداند چه میزان انرژی باقی مانده است. در صورت کاهش باتری می‌توان با تعویض سریع سلول، کار را ادامه داد تا جست‌وجو متوقف نشود.

از نظر ارتباطی، سیستم دو گزینه دارد: اتصال بی‌سیم با برد ۳۰ متر و اتصال باسیم برای محیط‌هایی که تداخل الکترومغناطیسی زیاد است. وجود هر دو گزینه باعث می‌شود هیچ محیط عملیاتی – چه در خرابه‌های فلزی و چه در ساختارهای بتنی – بدون پوشش نماند. جمع شدن تمام این عناصر در قالبی کوچک و مقاوم، Leader Scan را به یکی از قابل‌اعتمادترین حسگرهای نسل جدید بدل کرده است.

یکپارچگی با سیستم چندکاره (MULTI‑APP) برند Leader

ماژول Leader Scan به‌صورت خاص برای ادغام در ساختار MULTI‑APP طراحی شده است؛ پلتفرمی که برند Leader برای هماهنگی کامل میان همه تجهیزات زنده‌یاب خود توسعه داده است. در این طرح، جعبه کنترل مرکزی MULTI‑APP قادر است تا پنج تجهیز مختلف را به تناوب مدیریت کند: از حسگرهای صوتی و لرزه‌ای (Search) گرفته تا دوربین‌های دید حرارتی (TIC) و دوربین‌های تصویری (CAM و RD90).

افزودن Leader Scan به این شبکه باعث می‌شود تیم USAR بتواند بنا بر وضعیت محیط، میان شنود صوتی، مشاهده تصویری یا تشخیص حرکات زیربنایی جابه‌جا شود، بی‌آن‌که نیازی به تعویض واحد فرمان یا نمایشگر باشد. این ساختار ماژولار وزن و حجم تجهیزات همراه تیم را کاهش داده و لجستیک مأموریت را ساده‌تر می‌کند. همچنین هر تیم می‌تواند در ابتدا با مجموعه پایه شروع کند و بعداً ماژول راداری Scan را اضافه نماید؛ بدون آن‌که به جعبه جدیدی نیاز داشته باشد.

اتصال باسیم یا بی‌سیم این ماژول با جعبه مرکزی، گردش اطلاعات را بدون وقفه انجام می‌دهد و تداوم عملکرد کل سیستم را تضمین می‌کند.

دقت راداری در کاربردهای حیاتی جست‌وجو و نجات

قابلیت‌های اختصاصی Leader Scan PERIPHERAL آن را برای چند موقعیت کلیدی در عملیات نجات شهری ضروری کرده است:

1. جست‌وجوی غیرتهاجمی – امکان اسکن توده‌های آوار ناپایدار بدون جابجایی فیزیکی که خطر ریزش ثانویه را کاهش می‌دهد.
2. تأیید علائم ضعیف – زمانی‌که حسگرهای صوتی یا لرزه‌ای سیگنال‌های مبهم ثبت کرده‌اند، رادار UWB می‌تواند قطعیت وجود حرکت انسانی را مشخص کند.
3. شناسایی از میان مواد نفوذناپذیر برای صدا یا تصویر – مثل گچ، چوب یا لایه‌های آجری متعدد که مانع انتشار موج صوتی می‌شوند.
4. تشخیص علائم حیاتی در افراد بیهوش – این رادار حتی حرکت منظم قفسه‌سینه در حال تنفس را ثبت می‌کند؛ ویژگی‌ای که هیچ سامانه دیداری نمی‌تواند جایگزین آن باشد.

همین کاربردها سبب شده Leader Scan به‌عنوان تجهیز الزامی در استانداردهای INSARAG، FEMA Task Force و UKSAR شناخته شود و در جهان به‌عنوان یکی از هسته‌های فناوری نجات فنی مدرن مورد استناد قرار گیرد.

مشخصه‌های فنی و قابلیت‌های کلیدی

در ساختار عملکرد Leader Scan PERIPHERAL چند ویژگی محوری خلاصه می‌شود:

• فناوری مورد استفاده: فراپهن‌باند (UWB) با ارسال امواج الکترومغناطیسی جهت تشخیص حرکت.
• عمق نفوذ: حداکثر ۵۰ سانتی‌متر در بتن متراکم.
• نوع تشخیص: ردیابی حرکت شامل تنفس ضعیف یا کوبش‌های قوی.
• برد آشکارسازی بدون مانع: ۳۰ متر در فضای باز.
• روش اتصال: بی‌سیم (۳۰ متر برد) یا کابلی.
• مدت زمان استفاده: ۴ ساعت با باتری لیتیوم‑یونی قابل تعویض.
• طراحی حسگر: کوچک‌ترین ابعاد در کلاس خود، ضدآب و ضد ضربه.
• نمایشگر داده: اسیلوگرام برای نمایش بسامد و شدت حرکت در لحظه.
• حالت‌های جست‌وجو: خودکار یا بلادرنگ برای تحلیل سریع یا دقیق.
• یکپارچگی سیستمی: سازگار با جعبه کنترل MULTI‑APP مشترک با سایر تجهیزات Leader.
• نمایش عمق حرکت: بیان میزان دقیق عمقی که حرکت در آن ثبت می‌شود.
• مواد غیرقابل نفوذ: فلز و آب (به دلیل بازتاب کامل امواج الکترومغناطیسی).

جمع‌بندی نهایی

ماژول جانبی Leader Scan PERIPHERAL نمایانگر نسل جدیدی از فناوری‌های جست‌وجوی فنی در مأموریت‌های امداد شهری است. تلفیق دقت راداری UWB، طراحی میدانی مقاوم، ارتباط انعطاف‌پذیر بی‌سیم یا کابلی، و رابط کاربری ساده اما تحلیلی، این تجهیز را به ابزاری حیاتی برای تیم‌های بین‌المللی USAR تبدیل کرده است.

توانایی نفوذ تا ۵۰ سانتی‌متر در بتن و تشخیص کوچک‌ترین علائم حیات تا شعاع ۳۰ متر در محیط باز، زبان گویایی از کارایی این سامانه دارد. هر واحد Leader Scan می‌تواند در کمترین زمان پاسخ قطعی درباره وجود یا عدم وجود انسان در زیر آوار ارائه دهد و این، دقیقاً همان داده‌ای است که سرنوشت عملیات نجات را رقم می‌زند.

این ماژول با فلسفه طراحی Leader – یعنی یکپارچه‌سازی، قابلیت توسعه و اعتمادپذیری – همسو است و در کنار سایر محصولات این برند مانند SEARCH، CAM و TIC هسته‌ای قدرتمند از فناوری‌های نجات فنی را تشکیل می‌دهد. برای هر تیم نجات حرفه‌ای در جهان، چنین تجهیزی نه یک گزینه لوکس، بلکه بخشی ضروری از بسته عملیاتی است که امنیت، سرعت و دقت در جست‌وجوی جان انسان‌ها را تضمین می‌کند.
