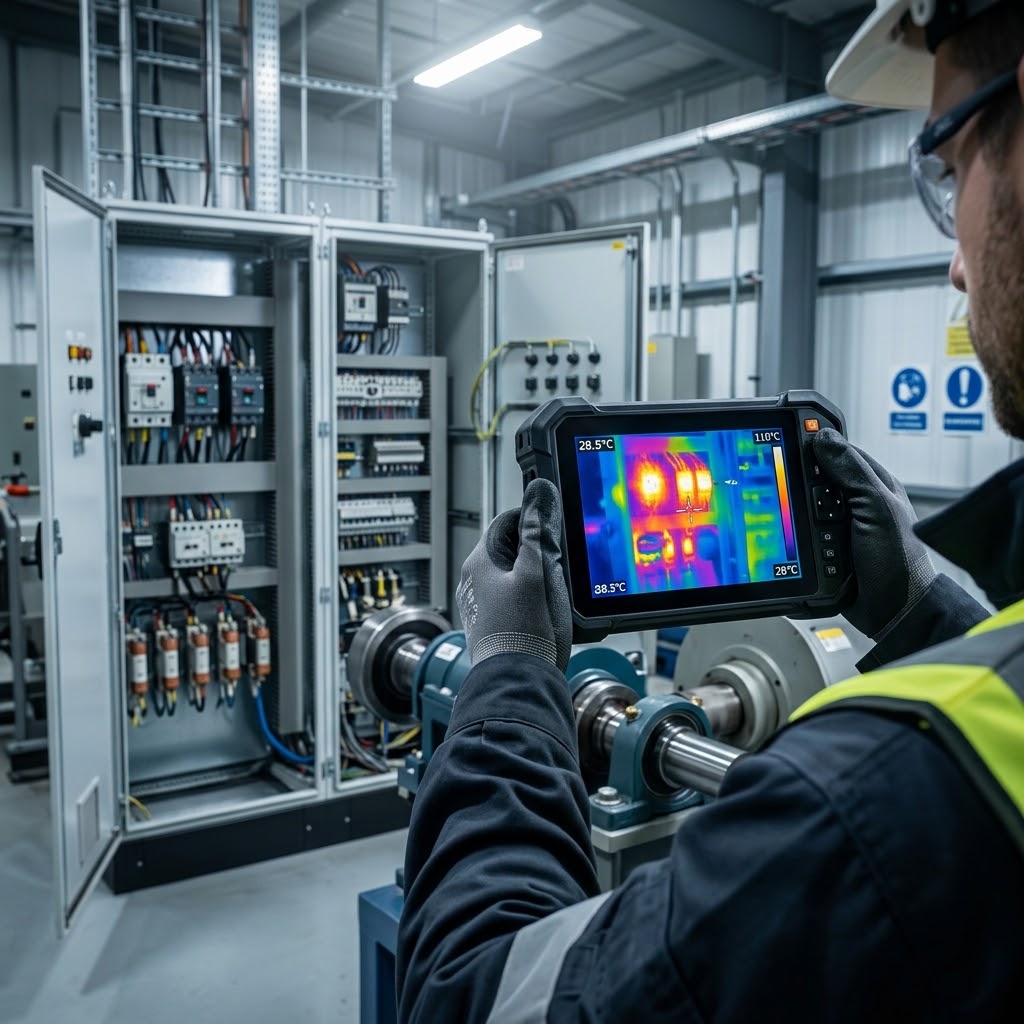

تصویربرداری حرارتی صنعتی یکی از پیشرفته‌ترین متدهای غیرمخرب (NDT) در مهندسی پایش وضعیت است که امکان ارزیابی دقیق الگوی دمایی تجهیزات را بدون توقف خطوط تولید فراهم می‌آورد. این فناوری پیشگام بر پایه دریافت انرژی تابشی در طیف مادون قرمز عمل کرده و کوچک‌ترین انحرافات دمایی ناشی از فرسایش، اضافه بار یا اتصالات ضعیف را آشکار می‌سازد. از آنجا که هر جسم با دمای بالاتر از صفر مطلق از خود انرژی حرارتی ساطع می‌کند، دوربین‌های ترموگرافی این پرتوها را دریافت و به نقشه‌های رنگی تحلیلی (ترموگرام) تبدیل می‌کنند.

استفاده از این رویکرد غیرتماسی در محیط‌های پرخطر مانند پست‌های فشار قوی، خطوط لوله بخار و توربین‌های دوار، ایمنی پرسنل و یکپارچگی فرآیندها را تضمین می‌کند. در نتیجه، تصویربرداری حرارتی صنعتی نه‌تنها یک ابزار سنجش، بلکه ستون فقرات نگهداری و تعمیرات پیشگیرانه و پیش‌گویانه به شمار می‌رود.

اهمیت شناسایی منابع حرارتی پنهان با تصویربرداری حرارتی صنعتی

در محیط‌های عملیاتی، بخش عمده‌ای از خرابی‌های بحرانی درون محفظه‌های بسته یا زیر پوشش‌های عایق ریشه می‌دوانند. این کانون‌های حرارتی پنهان اغلب محصول اصطکاک نامتعارف یاتاقان‌ها، نشتی سیالات داغ، یا مقاومت اهمی بالا در ترمینال‌های الکتریکی هستند. چشم غیرمسلح توانایی تفکیک این ناهنجاری‌ها را ندارد؛ بااین‌حال، دستگاه‌های ترموگرافی مادون قرمز کوچک‌ترین شیب‌های دمایی را در مراحل اولیه آشکار می‌سازند.

پایش مداوم کانون‌های حرارتی مانع از بروز حوادث فاجعه‌باری نظیر آتش‌سوزی در سینی کابل‌ها یا انفجار ترانسفورماتورها می‌شود. در صنایع پتروشیمی و تأسیسات فرآیندی، کشف به‌موقع این نقاط از افت فشار و اتلاف محصولات گران‌بها جلوگیری می‌نماید. بدین ترتیب، اتکا به تصویربرداری حرارتی صنعتی پایدارترین راهکار برای حفاظت از دارایی‌های باارزش کارخانجات است.

مبانی فیزیکی فناوری مادون قرمز در ترموگرافی صنعتی

عملکرد دوربین‌های ترموگرافی بر دریافت طول‌موج‌های ۸ تا ۱۴ میکرومتر استوار است؛ بازه‌ای اپتیکی که منطبق بر گستره دمایی ماشین‌آلات صنعتی در حال کار است. حسگرهای میکرو‌بولومتر فاقد سیستم خنک‌کننده (Uncooled Microbolometers) پرتوهای جذب‌شده را به سیگنال‌های الکتریکی متناسب تبدیل می‌کنند.

در ارزیابی مهندسی سامانه‌های مادون قرمز، دو شاخص فنی نقشی محوری در کیفیت داده‌ها ایفا می‌کنند:

  • حساسیت حرارتی (NETD): شاخص اختلاط نویز با اختلاف دما که توانایی حسگر را در تفکیک نوسانات دمایی بسیار ریز (معمولاً در محدوده ۳۰ تا ۵۰ میلی‌کلوین) بازتاب می‌دهد.
  • رزولوشن دتکتور (IR Resolution): تعداد پیکسل‌های حسگر که وضوح هندسی و امکان شناسایی اهداف کوچک در فاصله‌های دور را تعیین می‌نماید.

علاوه بر این مشخصات سخت‌افزاری، تنظیم ضریب گسیلندگی (Emissivity) ماده تحت آزمون حیاتی است. از آنجا که سطوح صیقلی مانند شینه‌های مسی براق دارای انعکاس بالا و گسیلش پایین هستند، تصحیح این ضریب از خطاهای فاحش محاسباتی پیشگیری می‌کند.

کاربردهای کلیدی در تشخیص نقاط داغ (Hot Spots)

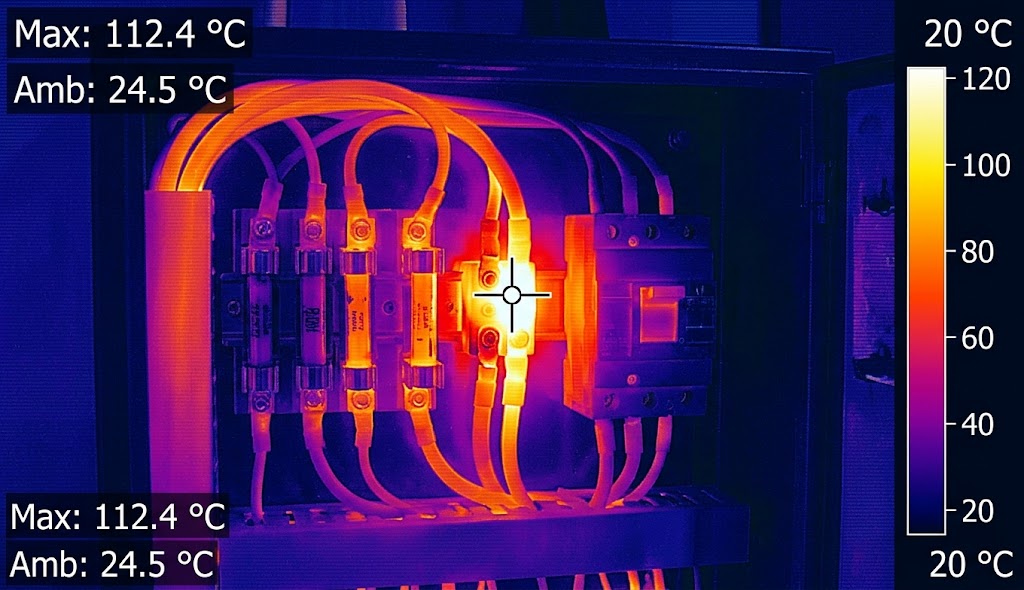

تشخیص نقاط داغ و عیوب حرارتی در تجهیزات با تصویربرداری حرارتی صنعتی

نقاط داغ نواحی بحرانی در مدارها و بخش‌های مکانیکی هستند که حرارتی فراتر از حد مجاز استاندارد تولید می‌کنند. این تجمع گرما نشانه بارز افزایش مقاومت تماسی یا سایش متریال است.

ارزیابی تأسیسات الکتریکی و تابلوهای توزیع

در مدارها و کلیدهای قدرت، شل بودن اتصالات پیچی یا اکسیداسیون کنتاکت‌ها مقاومت موضعی را افزایش می‌دهد. عبور جریان از این نقاط طبق قانون ژول تولید حرارت مضاعف کرده و خطر ذوب شدن عایق را بالا می‌برد. با تصویربرداری حرارتی صنعتی، این نقاط داغ به‌صورت آنی در میان صدها رله و کابل شناسایی می‌شوند.

پایش سیستم‌های دوار مکانیکی

در الکتروموتورها، پمپ‌ها و گیربکس‌ها، خرابی سیستم روانکاری یا ناهم‌راستایی شفت‌ها بلافاصله دمای بیرینگ‌ها را بالا می‌برد. ثبت منظم ترموگرام به مهندسان مکانیک اجازه می‌دهد تا پیش از قفل‌شدگی یا تخریب چرخدنده‌ها، روانکار را تعویض یا تجهیز را هم‌محور نمایند.

استراتژی نگهداری مبتنی بر وضعیت با تصویربرداری حرارتی صنعتی

در رویکردهای مدرن پایش وضعیت (Condition Monitoring)، هدف حذف توقف‌های پیش‌بینی‌نشده خط تولید است. برخلاف بازرسی‌های سنتی که تجهیز باید خاموش و دمونتاژ شود، پایش حرارتی عملکرد تجهیز را زیر بار نامی می‌سنجد. این ویژگی مزایای راهبردی متعددی را رقم می‌زند:

۱. کاهش زمان خواب تجهیزات (Downtime): فرآیند تست حین کارکرد عادی انجام شده و نیاز به قطعی برق منتفی می‌گردد.

۲. مدیریت بهینه مصرف انرژی: نشتی بخار و تلفات حرارتی در بویلرها و جداره کوره‌ها فوراً آشکار و مهار می‌شوند.

۳. اولویت‌بندی دقیق دستورکارهای تعمیراتی: واحد نگهداری منابع مالی و انسانی خود را صرفاً روی تجهیزات دارای تنش دمایی متمرکز می‌سازد.

در ساختار کارخانه‌های بزرگ، تصویربرداری حرارتی صنعتی حلقه مفقوده میان بازرسی چشمی و تحلیل ارتعاشات به شمار می‌آید.

چالش‌های محیطی در تحلیل تصاویر ترموگرافی

اجرای بازرسی‌های ترموگرافی در سایت‌های صنعتی با موانع فیزیکی و تداخلات محیطی متعددی روبروست که باید مدنظر قرار گیرند:

  • دمای بازتابی (Reflected Apparent Temperature): تابش تجهیزات داغ مجاور بر سطوح صیقلی می‌تواند دستگاه را دچار خطای قرائت کند؛ استفاده از پوشش‌های مات یا نوارهای نسوز این مشکل را رفع می‌سازد.
  • تأثیر جریان هوا و همرفت: سرعت باد در محیط‌های باز پست‌های فشار قوی، حرارت سطحی را پراکنده کرده و دمای اندازه‌گیری‌شده را کمتر از واقعیت نشان می‌دهد.
  • موانع فیزیکی و محفظه‌های بسته: لنزهای شیشه‌ای معمولی پرتوهای مادون قرمز را عبور نمی‌دهند؛ بنابراین نصب پنجره‌های مادون قرمز از جنس کریستال ژرمانیوم در درب تابلوها ضروری است.

چک‌لیست و معیارهای انتخاب دوربین حرارتی صنعتی

انتخاب دوربین مناسب مستلزم انطباق نیازمندی‌های بازرسی با توانایی‌های سخت‌افزاری دستگاه است. برای محیط‌های صنعتی سنگین، بررسی مشخصات زیر پیش از خرید ضرورت دارد:

  • دامنه دمایی کاری: دوربین باید قابلیت اندازه‌گیری دما متناسب با فرآیند (از منفی ۲۰ تا بالای ۱۲۰۰ درجه سانتی‌گراد) را داشته باشد.
  • تلفیق تصویر (Fusion / MSX): امکان تلفیق جزئیات تصویر نور مرئی با تصویر حرارتی جهت مسیریابی سریع در تابلوهای شلوغ.
  • درجه حفاظت محیطی (استاندارد IP): مقاومت بدنه در برابر سقوط، نفوذ گردوغبار و رطوبت کارگاهی (حداقل IP54 یا IP67).
  • نرم‌افزار تحلیلی جامع: توانایی تهیه گزارش‌های بازرسی مهندسی، رسم پروفایل خطی دما و خروجی داده‌های رادیومتریک.

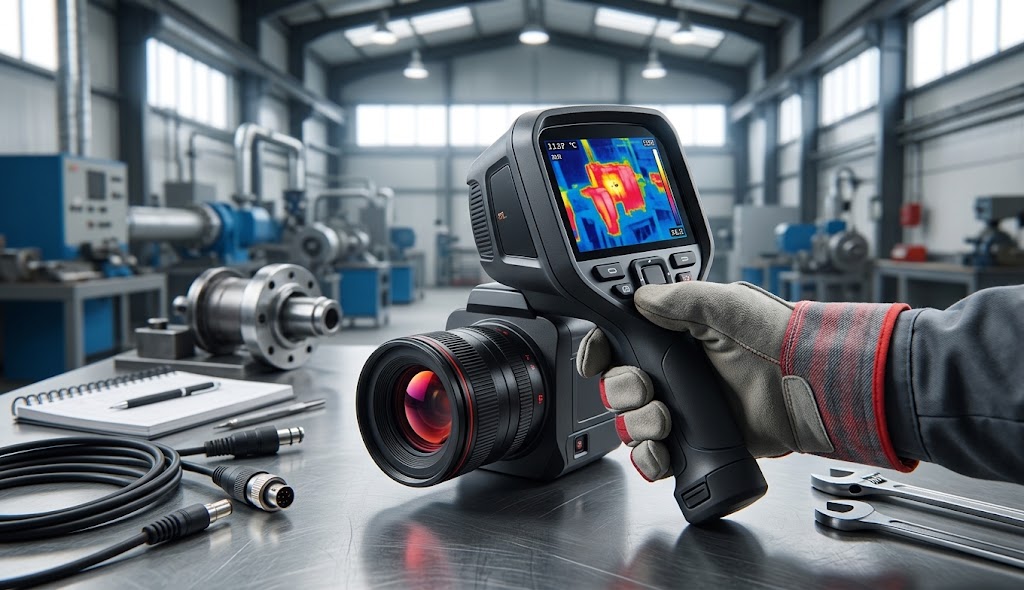

راهنمای انتخاب و خرید دوربین حرارتی صنعتی متناسب با محیط های کاری

استفاده از تجهیزات استاندارد متناسب با نیازمندی‌های سایت تضمین می‌کند که برنامه‌های تصویربرداری حرارتی صنعتی با حداکثر دقت پیاده‌سازی شوند.

راهنمای انتخاب تجهیزات و پارامترهای بازرسی در تصویربرداری حرارتی صنعتی

حوزه کاربرد صنعتی گستره دمایی متداول حداقل رزولوشن پیشنهادی حساسیت حرارتی (NETD) چالش‌های اصلی بازرسی
تابلو برق و خطوط فشار قوی ۵۰°C تا ۲۰۰°C ۳۲۰×۲۴۰ پیکسلکمتر از ۴۰ میلی‌کلوینسطوح براق مسی، فاصله زیاد تا اتصالات
تجهیزات مکانیکی و بیرینگ‌ها ۴۰°C تا ۱۵۰°C ۲۴۰×۱۸۰ پیکسلکمتر از ۵۰ میلی‌کلوینسرعت گردش، تداخلات اصطکاک طبیعی
کوره‌ها و خطوط لوله بخار ۲۰۰°C تا ۱۲۰۰°C ۶۴۰×۴۸۰ پیکسلکمتر از ۳۰ میلی‌کلویندمای بازتابی شدید، لایه‌های ضخیم عایق
مراکز داده و اتاق‌های سرور ۲۰°C تا ۶۰°C ۱۶۰×۱۲۰ پیکسلکمتر از ۶۰ میلی‌کلوینجمجریان باد خنک‌کننده، اختلاف دمای بسیار ناچیز

جمع بندی :

در نهایت، اجرای منظم تصویربرداری حرارتی صنعتی نقشی اساسی در موفقیت برنامه‌های نگهداری و تعمیرات پیشگیرانه (PdM) ایفا می‌کند. این رویکرد غیرتماسی علاوه بر آشکارسازی سریع نقاط داغ در اتصالات الکتریکی و یاتاقان‌ها، خطر حوادث کاری و آتش‌سوزی را به حداقل می‌رساند. با انتخاب دوربین حرارتی متناسب با رزولوشن و حساسیت محیط کاری، هزینه‌های بازرسی کاهش یافته و راندمان بلندمدت تجهیزات تضمین خواهد شد.
