کاربرد ویدئو بروسکوپ‌ در عیب‌یابی توربین‌ گازی

کاربرد ویدئو بروسکوپ در عیب یابی توربین گازی؛ راهنمای جامع پایش چشمی

کاربرد ویدئو بروسکوپ در عیب یابی توربین گازی به یکی از ارکان اصلی نگهداری و تعمیرات پیشگیرانه در نیروگاه‌ها و صنایع نفت و گاز تبدیل شده است. توربین‌های گازی در شرایط دمایی و مکانیکی بسیار شدید کار می‌کنند. بازرسی دوره‌ای این تجهیزات بدون دمونتاژ کامل، تنها با ابزارهای بازرسی چشمی پیشرفته (Visual Inspection) امکان‌پذیر است.

استفاده از تجهیزات باکیفیت مانع از خروج‌های ناخواسته از مدار تولید می‌شود. یک سیستم کارآمد امکان تشخیص زودهنگام ترک‌ها و خوردگی‌ها را به همراه دارد. این پایش نرخ قابلیت اطمینان توربین را به شکل چشمگیری افزایش می‌دهد.

اهمیت کاربرد ویدئو بروسکوپ در عیب یابی توربین گازی

مسیر داغ توربین گازی به‌شدت در معرض خستگی حرارتی و سایش مکانیکی قرار دارد. ورود ذرات خارجی (FOD: Foreign Object Damage) می‌تواند خسارت‌های سنگینی به پره‌های کمپرسور وارد سازد. عدم تشخیص این عیوب به توقف‌های طولانی‌مدت و خسارت‌های چندمیلیاردی ختم می‌شود.

تکنسین‌ها با استفاده از این ابزار، مجراهای داخلی را با وضوح تصویر بالا بررسی می‌کنند. پروب‌های انعطاف‌پذیر به باریک‌ترین نقاط نفوذ می‌یابند. این روش زمان توقف تعمیراتی (Downtime) را تا بیش از ۶۰ درصد کاهش می‌دهد.

مشخصات فنی ویدئو بروسکوپ‌های پیشرفته صنعتی

تجهیزات بازرسی مناسب توربین نیازمند مشخصه‌های فیزیکی و اپتیکی ویژه‌ای هستند:

• رزولوشن تصویر و پردازش رنگ: سنسورهای باکیفیت حداقل دارای وضوح تصویر اچ‌دی (HD) تا فول‌اچ‌دی (Full HD) هستند. این حسگرها ترک‌های مویی میکرومتری را به‌خوبی آشکار می‌کنند.
• مفصل‌بندی سر پروب (Articulation): چرخش چهارجهته ۳۶۰ درجه با زاویه خمش ۱۲۰ تا ۱۸۰ درجه برای هدایت پروب در پیچیدگی‌های پره الزامی است.
• قطر و پوشش بدنه: پروب‌هایی با قطر ۳٫۸ تا ۶ میلی‌متر و روکش تنگستن ضدسایش بهترین کارایی را در مجراهای باریک ارائه می‌دهند.
• درجه حفاظت محیطی: استانداردهای حفاظتی نظیر IP55 یا IP65 امکان کار مطمئن در حضور غبار، روغن و رطوبت را تضمین می‌نمایند.

نقاط کلیدی بازرسی در مسیرهای داغ و هوای توربین

در طول بازرسی، چهار ناحیه حیاتی مورد پایش موشکافانه قرار می‌گیرند:

۱. پره‌های متحرک و ثابت کمپرسور

لبه‌های حمله (Leading Edges) پره‌ها در معرض فرسایش ناشی از گردوغبار و سوراخ‌شدگی‌های ریز قرار دارند. پروب باریک امکان دید عمود و مماس بر ریشه پره را برای پایش پدیده خستگی چرخه بالا فراهم می‌کند.

۲. محفظه احتراق و لاینرها

نقاط داغ (Hot Spots) و ذوب موضعی در این بخش پدیدار می‌شوند. با نورپردازی متوازن می‌توان سوختگی لبه‌ها و مسدودشدن سوراخ‌های خنک‌کاری لاینر را به‌دقت ثبت کرد.

۳. پره‌های راهنمای نازل (NGV) و مراحل اول توربین

این بخش بالاترین شوک‌های حرارتی را تجربه می‌کند. ترک‌های ناشی از خستگی گرمایی و پوسته‌ریزی پوشش‌های سد حرارتی (TBC: Thermal Barrier Coatings) باید در این مرحله مستندسازی شوند.

۴. بخش اگزاست و دیفیوزر خروجی

اتصالات فلنجی و مجراهای تخلیه از نظر افتادگی قطعات، تاب‌برداشتگی و ترک‌های موضعی پایش می‌شوند.

راهکارهای نورپردازی و غلبه بر بازتاب نور در سطوح فلزی

سطوح فلزی داخل توربین اغلب صیقلی یا آغشته به فیلم نازک روغن هستند. نور مستقیم معمولی باعث پدیده اشباع نوری (Glare) می‌شود. برای خوانایی تصویر، کنترل خودکار شدت نور و الگوریتم‌های کاهش نویز ضروری هستند.

فناوری دامنه دینامیکی بالا (HDR: High Dynamic Range) جزئیات نقاط تاریک و روشن را به‌طور هم‌زمان آشکار می‌سازد. اپراتورها همچنین از وایت بالانس قفل‌شده برای تفکیک رسوبات دوده از اکسیداسیون داغ بهره می‌برند.

اندازه‌گیری دقیق سه‌بعدی و ثبت متادیتا

ویدئو بروسکوپ‌های نسل جدید تنها یک ابزار تصویربرداری ساده نیستند. این ابزارها امکان اندازه‌گیری ابعادی با متدهای استریو (Stereo Measurement) یا تغییر فاز نوری (Phase Shift) را دارا هستند.

عمق، طول و مساحت ترک‌های سطحی با دقت کسری از میلی‌متر استخراج می‌شود. ثبت متادیتای آزمون شامل شماره مرحله پره و ساعت کارکرد موتور، فرایند رهگیری (Traceability) را آسان و استاندارد می‌سازد.

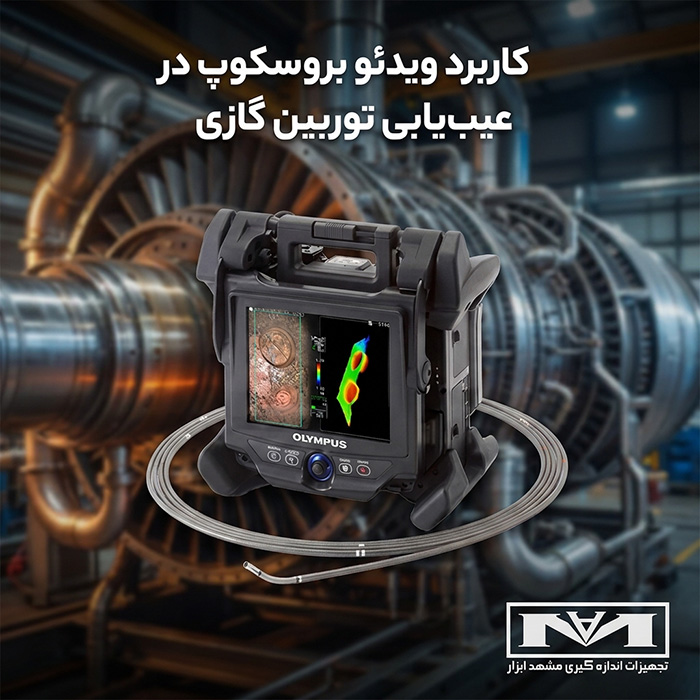

ارزیابی عملکرد سیستم بازرسی OLYMPUS IPLEX NX

در رده ابزارهای فوق‌حرفه‌ای، سیستم‌هایی نظیر OLYMPUS IPLEX NX به‌دلیل اپتیک صنعتی پیشرفته و موتور پردازش با نویز پایین شناخته شده‌اند. ساختار ارگونومیک، نمایشگر پرنور و پروب‌های مقاوم با روکش مقاوم به سایش، این دستگاه را برای شیفت‌های طولانی‌مدت عملیاتی در پالایشگاه‌ها و نیروگاه‌ها کاملاً آماده می‌سازد.

مقایسه شاخص‌های فنی کلیدی ویدئو بروسکوپ‌های مناسب توربین:
