کاربرد ترمومتر ترموکوپلی در صنعت فولاد

کاربرد حیاتی ترمومتر در فولاد

در فرآیندهای پیچیده و استراتژیک تولید فولاد، کنترل دقیق پارامترهای ترمودینامیکی نه تنها یک انتخاب مهندسی، بلکه جزیی جدایی‌ناپذیر از ایمنی و کیفیت نهایی محصول محسوب می‌شود. در محیط‌های خشن ذوب‌آهن که دماهای عملیاتی به بیش از هزار درجه سلسیوس می‌رسد، استفاده از ابزارهای دقیق سنجش الزامی است. ترمومترهای ترموکوپلی به دلیل بهره‌گیری از پدیده فیزیکی اثر سی‌بک (Seebeck effect)، پایداری حرارتی بی‌نظیری را در بازه‌های دمایی بسیار بالا از خود نشان می‌دهند. این تجهیزات با تبدیل مستقیم اختلاف پتانسیل الکتریکی ناشی از گرما در محل اتصال دو فلز ناهمگون به داده‌های دیجیتال، امکان مانیتورینگ لحظه‌ای در خطوط نورد گرم، کوره‌های قوس الکتریکی و پاتیل‌های مذاب را فراهم می‌آورند. درک عمیق از رفتارهای متالورژیکی فولاد در نقاط بحرانی مانند دمای آستنیته شدن یا مراحل کوئنچینگ، مستلزم استفاده از سنسورهایی با نرخ پاسخ‌دهی بسیار بالا و ضریب خطای حداقلی است. مهندسین با تکیه بر این داده‌ها می‌توانند نرخ سرمایش و گرمایش را به گونه‌ای تنظیم کنند که از بروز تنش‌های پسماند و ترک‌های میکروسکوپی در بدنه شمش‌ها جلوگیری شود. در واقع، سیستم‌های اندازه‌گیری دما به عنوان چشم‌های ناظر مدیران فنی عمل می‌کنند که بدون آن‌ها، فرآیند ذوب به یک فرآیند کور و غیرقابل کنترل تبدیل خواهد شد که خسارات مالی سنگینی را به همراه دارد.

مبانی فیزیکی عملکرد سنسور ترموکوپل

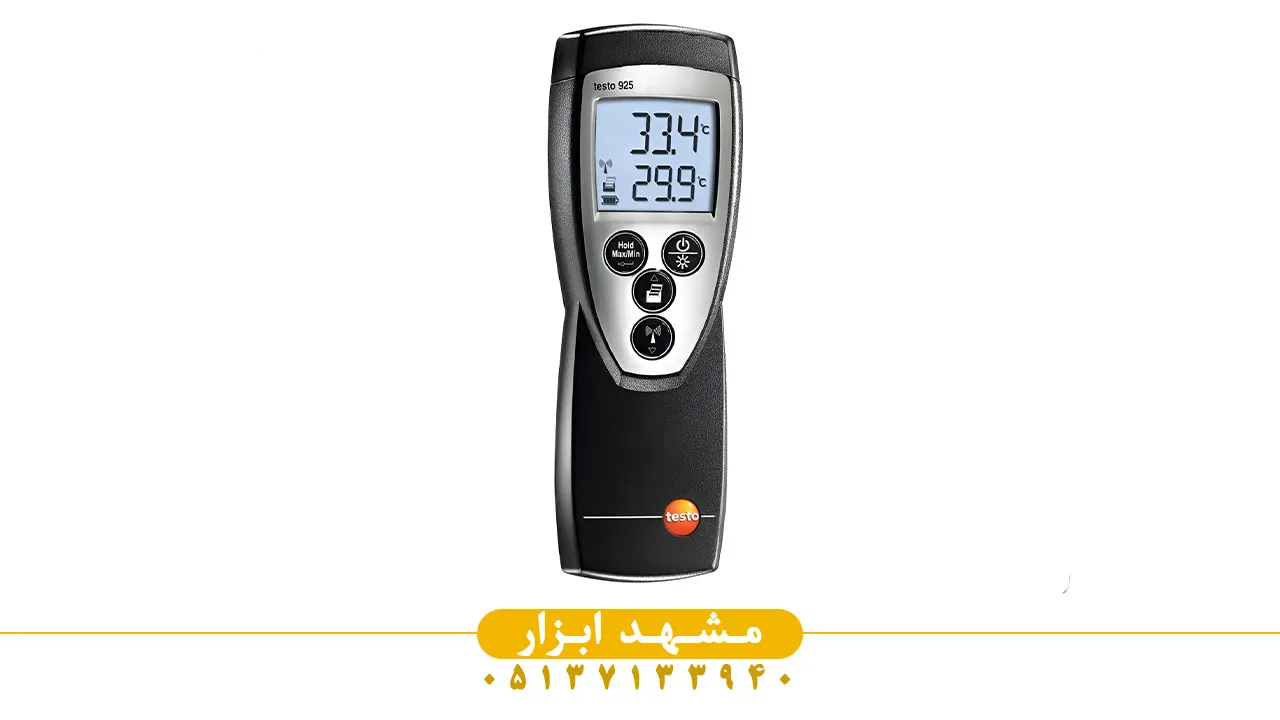

اساس کار ترمومترهای ترموکوپلی بر پایه قوانین کلاسیک الکترومغناطیس و ترمودینامیک استوار است که در صنایع سنگین به عنوان قابل اعتمادترین متد سنجش شناخته می‌شود. زمانی که دو رسانای متفاوت در یک نقطه به هم متصل می‌شوند و در این نقطه اتصال (Hot Junction) حرارت اعمال می‌گردد، جریانی ضعیف ایجاد می‌شود که با تفاوت دمای این نقطه و نقطه مرجع (Cold Junction) رابطه مستقیم دارد. در صنعت فولاد، انتخاب نوع آلیاژ ترموکوپل (مانند تیپ K، S یا R) بر اساس اتمسفر کوره و حداکثر دمای مورد نیاز صورت می‌گیرد. برای مثال، در مراحل نهایی نورد که نیاز به دقت بالا در دماهای میان‌رده وجود دارد، ابزارهای پرتابل و پیشرفته‌ای مورد استفاده قرار می‌گیرند. یکی از بهترین نمونه‌های مهندسی شده برای این منظور، ترمومتر ترموکوپلی تستو مدل TESTO 925 است که با قابلیت اتصال به پراب‌های متنوع، امکان سنجش سریع و دقیق را در محیط‌های صنعتی فراهم می‌کند. این دستگاه با بهره‌گیری از تکنولوژی میکروپروسسوری، نویزهای الکترومغناطیسی موجود در مجاورت کوره‌های القایی را فیلتر کرده و عددی واقعی و قابل اتکا ارائه می‌دهد. تحلیل دقیق رفتار حرارتی فلزات در فازهای مختلف کریستالوگرافی تنها با چنین ابزارهای استانداردی میسر است که توانایی تحمل شرایط سخت محیطی شامل گرد و غبار، حرارت تابشی و ضربات احتمالی را داشته باشند.

بهینه‌سازی مصرف انرژی کوره‌های ذوب

مدیریت انرژی در کارخانجات فولاد یکی از بزرگترین چالش‌های اقتصادی و زیست‌محیطی در قرن بیست و یکم است که مستقیماً به دقت ابزاردقیق گره خورده است. استفاده از ترمومترهای ترموکوپلی دقیق به اپراتورها اجازه می‌دهد تا دمای کوره را در بهینه‌ترین حالت ممکن حفظ کنند و از مصرف بیش از حد سوخت یا انرژی الکتریکی جلوگیری نمایند. حتی انحراف کوچکی در حدود ده درجه سلسیوس در حجم‌های بالای ذوب می‌تواند منجر به هدررفت چندین مگاوات ساعت انرژی در روز شود. با نصب سیستم‌های پایش مداوم، می‌توان منحنی‌های حرارتی کوره را ترسیم کرد و نقاط دارای اتلاف حرارتی را شناسایی نمود. این داده‌ها همچنین در نگهداری پیشگیرانه (Preventive Maintenance) نقش کلیدی دارند؛ چرا که تغییرات غیرعادی در الگوی دمایی دیواره‌های کوره می‌تواند نشان‌دهنده نازک شدن لایه‌های نسوز یا آجرچینی‌های داخلی باشد. مهندسین ارشد با تحلیل داده‌های استخراج شده از ترمومترها، زمان دقیق بازسازی کوره را تعیین می‌کنند و بدین ترتیب از توقف‌های ناگهانی خط تولید جلوگیری می‌شود. در نتیجه، ترمومتری تنها یک فرآیند اندازه‌گیری ساده نیست، بلکه یک استراتژی مدیریتی برای کاهش هزینه‌های عملیاتی و افزایش بهره‌وری در بازارهای رقابتی جهانی فولاد به شمار می‌رود.

کنترل کیفیت در مراحل نورد

مرحله نورد گرم یکی از حساس‌ترین بخش‌های زنجیره تولید است که در آن خواص مکانیکی نهایی فولاد شکل می‌گیرد و دما فاکتور تعیین‌کننده در این میان است. در این مرحله، شمش‌های فولادی از میان غلتک‌های عظیم عبور می‌کنند تا به ضخامت و فرم مورد نظر برسند؛ اگر دمای شمش کمتر از حد استاندارد باشد، فشار بیش از حدی به غلتک‌ها وارد شده و موجب شکستگی آن‌ها یا ایجاد ترک در فولاد می‌شود. ترمومترهای ترموکوپلی با سرعت پاسخ‌دهی میلی‌ثانیه‌ای، دمای سطح و عمق قطعات را پایش می‌کنند تا اطمینان حاصل شود که عملیات تغییر شکل در محدوده پلاستیک به درستی انجام می‌گیرد. علاوه بر این، در تولید ورق‌های فولادی خاص که نیاز به دانه‌بندی میکروسکوپی دقیقی دارند، کنترل نرخ سرمایش پس از نورد توسط جت‌های آب یا هوا بسیار حیاتی است. ترمومترها با ارسال سیگنال به سیستم‌های کنترلی PLC، دبی آب خنک‌کننده را تنظیم می‌کنند تا ساختار متالورژیکی مورد نظر (مانند مارتنزیت یا باینیت) تشکیل شود. بدون این پایش دقیق، دستیابی به استانداردهایی نظیر ASTM یا DIN در محصولات صادراتی غیرممکن خواهد بود. بنابراین، دقت در انتخاب و کالیبراسیون دوره‌ای این تجهیزات سنجش حرارت، ضامن بقای برند تولیدکننده در سطح بین‌المللی است.

ایمنی پرسنل و تجهیزات حساس

در محیطی که دمای ذوب آهن به حدود ۱۵۳۸ درجه سلسیوس می‌رسد، ایمنی تجهیزات و نیروی انسانی اولویت اول هر مدیر فنی است. ترمومترهای ترموکوپلی با قابلیت مانیتورینگ از راه دور و استفاده از غلاف‌های محافظ سرامیکی یا فلزی سرسخت، از وقوع حوادث ناگواری همچون انفجار ناشی از برخورد ذوب با رطوبت یا ذوب شدن بدنه پاتیل‌ها جلوگیری می‌کنند. سنسورهای حرارتی تعبیه شده در بدنه تجهیزات انتقال ذوب، به محض تشخیص کوچکترین افزایش دمای غیرعادی، آلارم‌های هشدار را فعال کرده و سیستم‌های قطع اضطراری را به کار می‌اندازند. همچنین در بررسی وضعیت سلامت موتورهای الکتریکی بزرگ و گیربکس‌های خطوط نورد، ترمومترهای پرتابل به بازرسان فنی کمک می‌کنند تا نقاط داغ (Hotspots) را قبل از بروز آتش‌سوزی یا خرابی کامل مکانیکی شناسایی کنند. این رویکرد پیشگیرانه که بر پایه داده‌های دقیق حرارتی استوار است، ضریب ایمنی محیط کار را به شدت افزایش داده و هزینه‌های مربوط به بیمه و خسارات انسانی را به حداقل می‌رساند. استفاده از تجهیزات با کیفیت و دارای استانداردهای حفاظتی بالا در این حوزه، سرمایه‌گذاری است که در بلندمدت با جلوگیری از یک حادثه کوچک، کل هزینه خرید خود را جبران می‌کند.

نقش استانداردها در کالیبراسیون

دقت یک ترمومتر تنها به اندازه کیفیت کالیبراسیون آن معتبر است و در صنعت فولاد، کالیبراسیون دوره‌ای بر اساس استانداردهای ملی و بین‌المللی یک ضرورت قانونی است. ترمومترهای ترموکوپلی به مرور زمان و در اثر قرارگیری در معرض دماهای بسیار بالا و اتمسفرهای خورنده، دچار پدیده “رانش حرارتی” (Drift) می‌شوند که منجر به خطای در قرائت می‌گردد. آزمایشگاه‌های کالیبراسیون با استفاده از حمام‌های روغن، کوره‌های کالیبراسیون و مراجع دمایی ثابت، منحنی خطای دستگاه را استخراج کرده و ضرایب تصحیح را اعمال می‌کنند. مهندسین کنترل کیفیت باید اطمینان حاصل کنند که تمامی ابزارهای سنجش دارای گواهینامه معتبر با قابلیت ردیابی (Traceability) تا استانداردهای جهانی هستند. در معاملات تجاری بزرگ فولاد، ارائه مستندات مربوط به کالیبراسیون ابزارهای تولید، بخشی از پکیج تضمین کیفیت محصول است که اعتماد مشتری را جلب می‌کند. فرآیند کالیبراسیون نه تنها دقت را تضمین می‌کند، بلکه طول عمر مفید سنسورها را نیز با شناسایی زودهنگام فرسودگی آلیاژی افزایش می‌دهد. مدیریت صحیح این چرخه کالیبراسیون، یکی از شاخص‌های کلیدی ارزیابی عملکرد واحدهای ابزاردقیق در مجتمع‌های فولادسازی مدرن است.

تحلیل متالورژیکی فازهای حرارتی

دگرگونی‌های فازی در فولاد تابعی مستقیم از دما و زمان هستند و ترمومترهای ترموکوپلی ابزار اصلی برای ترسیم دیاگرام‌های TTT و CCT در مقیاس صنعتی می‌باشند. هنگامی که یک قطعه فولادی در کوره تحت عملیات حرارتی قرار می‌گیرد، عبور از نقاط بحرانی دمایی تعیین‌کننده سختی، استحکام کششی و تافنس آن خواهد بود. ترمومترهای متصل به سیستم‌های ثبت داده (Data Loggers) وظیفه دارند پروفیل حرارتی کامل قطعه را از لحظه ورود به کوره تا پایان مرحله خنک‌سازی ثبت کنند. این “شناسنامه حرارتی” برای قطعات حساس مانند چرخ‌دنده‌های غول‌پیکر یا شفت‌های نیروگاهی که از فولادهای آلیاژی ساخته می‌شوند، حیاتی است. هرگونه انحراف از نرخ گرمایش مشخص شده در استاندارد می‌تواند باعث ایجاد ساختارهای درشت‌دانه و شکننده شود که در نهایت منجر به شکست قطعه تحت بارگذاری عملیاتی می‌گردد. به همین دلیل، مهندسین متالورژی همواره بر استفاده از ترمومترهایی با دقت بالا و تکرارپذیری مناسب تاکید دارند. توانایی تحلیل دقیق این داده‌ها و تطبیق آن‌ها با تئوری‌های متالورژیکی، تفاوت میان یک کارخانه پیشرو و یک کارگاه سنتی را رقم می‌زند.

چالش‌های محیطی پایش دما

محیط کارخانجات فولاد سرشار از عوامل مداخله‌گر است که می‌تواند بر عملکرد سیستم‌های اندازه‌گیری تاثیر منفی بگذارد. از جمله این عوامل می‌توان به میدان‌های مغناطیسی قوی ناشی از کوره‌های القایی، لرزش‌های شدید مکانیکی، گرد و غبار رسانا و گازهای خورنده اشاره کرد. ترمومترهای ترموکوپلی مدرن باید دارای بدنه مستحکم و مدارهای محافظت شده باشند تا در برابر این عوامل مقاومت کنند. استفاده از کابل‌های جبران‌کننده (Extension Cables) با شیلدینگ مناسب برای انتقال سیگنال از سنسور به نمایشگر، از اهمیت بالایی برخوردار است تا ولتاژهای القایی باعث ایجاد خطا در محاسبات نشوند. علاوه بر این، طراحی فیزیکی پراب‌ها باید به گونه‌ای باشد که حداکثر تماس حرارتی را با قطعه یا محیط ذوب برقرار کرده و در عین حال کمترین تاثیر را از دمای محیط پیرامون بپذیرد. در بسیاری از موارد، از غلاف‌های محافظ مخصوص از جنس سیلیکون کارباید یا آلومینا استفاده می‌شود تا از اکسیداسیون سریع سیم‌های ترموکوپل جلوگیری شود. انتخاب متریال صحیح برای این اجزای جانبی، دانش تخصصی است که متخصصان ابزاردقیق در شرکت مشهد ابزار به خوبی بر آن اشراف دارند و مشتریان را در انتخاب بهینه یاری می‌دهند.

اتوماسیون و مانیتورینگ هوشمند

با ظهور نسل چهارم صنعت (Industry 4.0)، نقش ترمومترهای ترموکوپلی از یک نمایشگر ساده به یک گره در شبکه داده‌های صنعتی تغییر یافته است. امروزه ترمومترهای پیشرفته قادرند داده‌ها را به صورت وایرلس یا از طریق پروتکل‌های صنعتی مانند Modbus و HART به سرورهای مرکزی ارسال کنند. این یکپارچگی اجازه می‌دهد تا الگوریتم‌های هوش مصنوعی، الگوهای حرارتی را تحلیل کرده و خرابی‌های احتمالی یا انحرافات کیفی را پیش‌بینی کنند. مانیتورینگ همزمان چندین نقطه از یک کوره بزرگ، توزیع حرارتی یکنواخت را تضمین می‌کند که برای تولید فولادهای با گرید بالا ضروری است. در این مسیر، استفاده از تجهیزات پرتابل با قابلیت ذخیره‌سازی داده مانند ترمومتر ترموکوپلی تستو مدل TESTO 925 بسیار کارآمد است؛ چرا که تکنسین‌ها می‌توانند به راحتی در نقاط مختلف خط تولید حرکت کرده و داده‌های آنی را با دقت بالا ثبت و سپس به سیستم مرکزی منتقل کنند. این قابلیت جابجایی در کنار دقت آزمایشگاهی، انعطاف‌پذیری عملیاتی واحد کنترل کیفیت را به شدت ارتقا می‌دهد. آینده صنعت فولاد در گرو چنین سیستم‌های پایش هوشمند و متصلی است که ضایعات را به صفر نزدیک کرده و بهره‌وری را به حداکثر می‌رساند.

انتخاب ترموکوپل مناسب صنعت

فرآیند انتخاب نوع ترموکوپل برای یک اپلیکیشن خاص در صنعت فولاد، یک تصمیم مهندسی استراتژیک است که بر اساس پارامترهای فنی متعددی اتخاذ می‌شود. ترموکوپل‌های تیپ K (کرومل-آلومل) به دلیل قیمت مناسب و بازه دمایی وسیع، پرکاربردترین نوع در مراحل پایین‌دستی فولاد هستند. اما در دماهای بسیار بالا و محیط‌های اکسیدی کوره ذوب، ترموکوپل‌های فلزات نجیب مانند تیپ S یا R (پلاتین-رودیوم) ترجیح داده می‌شوند؛ زیرا پایداری شیمیایی بسیار بالاتری دارند و در برابر سمی شدن آلیاژی مقاوم هستند. مهندسین باید به ضریب پاسخ (Time Constant) سنسور نیز توجه کنند؛ در فرآیندهای سریع مانند نورد سرد، نیاز به سنسورهایی با قطر کم و حساسیت بالا است، در حالی که در داخل کوره، استحکام مکانیکی و دوام غلاف محافظ اولویت دارد. همچنین در نظر گرفتن خطاهای ناشی از اتصال کوتاه در طول مسیر یا اثرات ولتاژهای پارازیت در محیط‌های صنعتی سنگین، بخشی از تحلیل‌های پیش از خرید است. کارشناسان فنی ما در مشهد ابزار با بررسی دقیق شرایط دمایی، فشار محیطی و نوع گازهای موجود در اتمسفر کاری شما، بهترین پکیج اندازه‌گیری را پیشنهاد می‌دهند تا توازن میان هزینه خرید و طول عمر تجهیز برقرار گردد.

تأثیر دما بر خواص مکانیکی

خواص نهایی فولاد از جمله سختی، مقاومت به ضربه و انعطاف‌پذیری، همگی در گرو طی کردن دقیق سیکل‌های حرارتی هستند که توسط ترمومترهای ترموکوپلی پایش می‌شوند. در فرآیند آنیلینگ (Annealing)، فولاد برای مدت زمان مشخصی در دمای بالا نگه داشته می‌شود تا ساختار آن همگن شده و تنش‌های داخلی آزاد گردند؛ اگر دما حتی به میزان اندکی کمتر از دمای بحرانی باشد، دگرگونی کامل صورت نمی‌گیرد و اگر بیشتر باشد، رشد دانه‌ها باعث افت کیفیت مکانیکی می‌شود. ترمومترهای دیجیتال با ارائه رزولوشن بالا (تا ۰.۱ درجه)، این اطمینان را به مهندس متالورژ می‌دهند که فرآیند دقیقاً طبق دستورالعمل (WPS) در حال پیشرفت است. در صنایع خودروسازی و هوافضا که از فولادهای پیشرفته با استحکام بالا (AHSS) استفاده می‌کنند، تلرانس‌های دمایی بسیار سخت‌گیرانه‌تر است و استفاده از ترمومترهای با کلاس دقت بالا اجتناب‌ناپذیر می‌باشد. ثبت و بایگانی این داده‌های دمایی برای هر بچ تولیدی، بخشی از سیستم ردیابی محصول است که در صورت بروز هرگونه شکست در قطعات نهایی، امکان ریشه‌یابی مشکل را فراهم می‌سازد. به طور خلاصه، ترمومتر پیوند دهنده تئوری‌های متالورژیکی با واقعیت‌های تولید انبوه صنعتی است.

چشم‌انداز آینده پایش حرارتی

تکنولوژی پایش دما در صنعت فولاد به سمت سنسورهای پایدارتر، هوشمندتر و مقاوم‌تر در حال حرکت است. تحقیقات جدید بر روی پوشش‌های نانو برای غلاف‌های ترموکوپل متمرکز شده است تا عمر مفید سنسورها را در تماس مستقیم با ذوب آهن افزایش دهد. همچنین، ادغام واقعیت افزوده (AR) با ترمومترهای پرتابل، به تکنسین‌ها اجازه می‌دهد تا با نگاه کردن به یک قطعه یا کوره از طریق عینک‌های مخصوص، نقشه‌ حرارتی آن را که توسط سنسورهای ترموکوپلی و مادون قرمز به صورت همزمان تهیه شده، مشاهده کنند. این ترکیب داده‌ها، درک عمیق‌تری از وضعیت حرارتی تجهیزات به دست می‌دهد. با این حال، علی‌رغم پیشرفت تکنولوژی‌های اپتیکی و لیزری، ترمومترهای ترموکوپلی به دلیل تماس مستقیم، سادگی ساختار و پایداری در محیط‌های غبارآلود، همچنان ستون اصلی اندازه‌گیری دما در متالورژی باقی خواهند ماند. شرکت مشهد ابزار به عنوان پیشرو در ارائه تجهیزات تست و اندازه‌گیری، همواره آخرین دستاوردهای برندهای معتبر جهانی را در اختیار صنایع کشور قرار می‌دهد تا گامی در جهت مدرن‌سازی و ارتقای کیفیت تولید ملی برداشته شود. تعهد ما، ارائه راه‌حل‌های دقیق برای سخت‌ترین چالش‌های حرارتی در قلب تپنده صنایع مادر است.
