کاربرد ترمومترهای لیزری Fluke در موتورهای الکتریکی؛ ۵ مزیت حیاتی در نگهداری صنعتی

کاربرد ترمومترهای لیزری Fluke در موتورهای الکتریکی، کلیدی‌ترین گام اولیه در نگهداری پیش‌بینانه (Predictive Maintenance) و پایش وضعیت تجهیزات دوار است. افزایش غیرمنتظره دما، همواره نخستین سیگنال فیزیکی از بروز اختلال در سیم‌پیچ‌ها، یاتاقان‌ها یا اضافه‌بار در خطوط تولید پیوسته به شمار می‌رود.

در خطوط فرآیندی پتروشیمی، فولاد و سیمان، سوختن ناگهانی یک الکتروموتور ۵۵ کیلووات به معنی توقف کامل ایستگاه تولید و زیان‌های سنگین مالی است. بررسی پیوسته دمای سطح پوسته و کاسه‌نمدها توسط ابزارهای پایش دمای مادون قرمز، از غافلگیری تیم‌های فنی جلوگیری می‌نماید.

چرا اندازه‌گیری غیرتماسی دما در الکتروموتورها حیاتی است؟

در گذشته تکنسین‌ها برای سنجش دما ناچار به استفاده از حسگرهای تماسی، پراب‌های سطحی یا لمس تجربی بدنه بودند. این روش‌ها علاوه بر خطرات جانی در مجاورت قطعات دوار، پاسخ‌دهی حرارتی بسیار کندی دارند.

استفاده از ابزار دقیق مادون قرمز به پرسنل فنی اجازه می‌دهد بدون نزدیک شدن به محدوده خطر شفت در حال دوران، دمای نقاط بحرانی را ثبت کنند. ترمومترهای تفنگی بدون ایجاد اختلال در سیکل کاری دستگاه، نقشه حرارتی سطح را در کسر ثانیه نمایش می‌دهند.

اصول فنی سنجش حرارت مادون قرمز در موتورها

کلیه اجسام دارای دمای بالاتر از صفر مطلق (0 K0\text{ K})، تشعشعات الکترومغناطیسی در طیف مادون قرمز ساطع می‌کنند. ترمومترهای مادون قرمز با جذب این انرژی تابشی و هدایت آن به سمت سنسور ترموپایل، مقدار ولتاژ تولیدی را به دمای خوانا تبدیل می‌کنند.

در فرآیند سنجش دمای موتور، دو شاخص فنی نقشی تعیین‌کننده دارند:

1. ضریب تابش (Emissivity): بدنه چدنی و زبر موتورهای صنعتی معمولاً ضریب تابشی حدود ۰.۹۰ تا ۰.۹۵ دارند؛ در حالی که شفت‌های فولادی براق ضریب گسیلندگی به مراتب کمتری نشان می‌دهند.
2. نسبت فاصله به نقطه هدف (D:S): این نسبت مشخص می‌کند که ابزار از چه فاصله‌ای چه مساحتی را پایش می‌کند؛ مثلاً در نسبت ۱۰:۱، از فاصله ۱۰ سانتی‌متری، دایره‌ای به قطر ۱ سانتی‌متر اندازه‌گیری می‌شود.

تنظیم نادرست ضریب تابش روی سطوح فلزی صیقلی، خطای فاحشی در ثبت دما ایجاد می‌کند که منجر به تصمیم‌گیری‌های نادرست مهندسی خواهد شد.

کاربرد ترمومترهای لیزری Fluke در موتورهای الکتریکی و عیب‌یابی یاتاقان‌ها

در بحث کاربرد ترمومترهای لیزری Fluke در موتورهای الکتریکی، بیش از ۵۰ درصد هشدارهای دمایی ناشی از فرسایش و تخریب در سیستم یاتاقان‌بندی است. ایجاد اصطکاک شدید به دلیل روانکاری ناکافی، استفاده از گریس نامناسب، یا ناهم‌راستایی (Misalignment) کوپلینگ، حرارت موضعی کاسه‌یاتاقان را به سرعت بالا می‌برد.

تکنسین بازرسی با هدف‌گیری دقیق درپوش انتهایی و درپوش سمت بار موتور، الگوی حرارتی هر دو سمت را مقایسه می‌کند. ثبت اختلاف دمای بیش از ۱۰ الی ۱۵ درجه سانتی‌گراد میان دو یاتاقان یک موتور، اخطاری جدی مبنی بر تخلیه روانکار یا آسیب ساچمه‌ها است.

تشخیص خطاهای الکتریکی و عدم تقارن فازها

نقاط داغ (Hot Spots) در جعبه‌ترمینال موتور، عمدتاً بر اثر شل‌شدن اتصالات کابل‌شو، اکسیداسیون پیچ‌ها یا افت ولتاژ پدید می‌آیند. مقاومت تماسی ناخواسته در این نواحی طبق قانون ژول (P=R⋅I2P = R \cdot I^2P=R⋅I2) حرارت بسیار زیادی آزاد می‌کند.

با بهره‌گیری از کاربرد ترمومترهای لیزری Fluke در موتورهای الکتریکی، اپراتور می‌تواند بدون باز کردن کامل پوشش‌های حفاظتی پرخطر، ترمینال‌ها را از فواصل ایمن اسکن کند. افزایش نامتقارن دمای کابل‌های ورودی، بیانگر عدم تعادل جریان فازها و کشش بار اضافی از شبکه است.

پایش حرارتی بدنه و تخریب عایق سیم‌پیچ‌ها

به عنوان یک قاعده سرانگشتی در مهندسی برق (قانون آرنیوس)، به ازای هر ۱۰ درجه سانتی‌گراد کارکرد موتور بالاتر از دمای مجاز کلاس عایقی، طول عمر عایق سیم‌پیچ‌ها به نصف کاهش می‌یابد. تجمع غبار روی پره‌های خنک‌کننده یا شکستن پروانه بادنما مانع از تبادل حرارت مطلوب موتور با محیط پیرامون می‌شود.

پایش منظم میانگین دمای استاتور و مقایسه آن با پلاک موتور، از سوختن زودهنگام سیم‌پیچ‌ها جلوگیری به عمل می‌آورد. ترمومترهای فلوک به کارشناسان این امکان را می‌دهند تا بدون توقف خط تولید، راندمان عملکرد سیستم خنک‌کاری را ارزیابی نمایند.

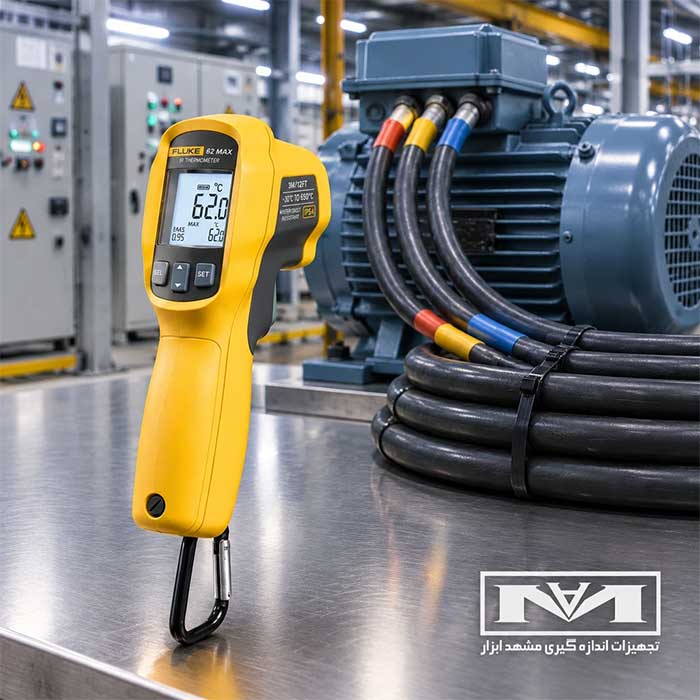

ویژگی‌های فنی ترمومتر تفنگی Fluke 62 MAX در تست موتور

ابزار Fluke 62 MAX به عنوان یکی از محبوب‌ترین ترمومترهای پرتابل در نگهداری الکتروموتورها شناخته می‌شود. این دستگاه با بازه دمایی ۳۰- تا ۵۰۰+ درجه سانتی‌گراد و دقت تضمین‌شده ±1.5∘C\pm 1.5^\circ\text{C}±1.5∘C پاسخگوی تمامی نیازهای بازرسی موتورهای فشار ضعیف و متوسط است.

بهره‌مندی از استاندارد نفوذناپذیری IP54 مقاومت دستگاه را در برابر ذرات غبار کارخانجات و پاشش قطرات آب تضمین می‌کند. همچنین قابلیت تنظیم ضریب تابش از ۰.۱۰ تا ۱.۰۰ به مهندس تعمیرات اجازه می‌دهد سطوح چدنی، آلومینیومی و حتی شفت‌های صیقلی را با اطمینان کامل اندازه‌گیری کند.

استانداردهای مرجع پایش حرارتی تجهیزات دوار

استانداردهای بین‌المللی متعددی نظیر ISO 18434-1 (پایش وضعیت و عیب‌یابی ماشین‌آلات با ترموگرافی فروسرخ) بر اندازه‌گیری دمای بدنه تحت بار نامی تأکید دارند. مطابق استانداردهای انجمن بین‌المللی تست تجهیزات الکتریکی (NETA MTS)، اختلاف دمای ۱ تا ۳ درجه سانتی‌گراد میان اجزای هم‌تیپ نشان‌دهنده نقص احتمالی، و اختلاف دمای بیش از ۱۵ درجه سانتی‌گراد نیازمند اقدام فوری و خارج‌سازی الکتروموتور از مدار است.

جهت اطلاع از سایر ابزارهای پایش وضعیت و تست سلامت عایق، مطالعه راهنمای تست عایق و میگر فلوک و بررسی تجهیزات اندازه‌گیری پرتابل فلوک توصیه می‌شود.

مزایای اقتصادی پایش دوره‌ای دمای موتورهای الکتریکی

پیاده‌سازی برنامه منظم بررسی حرارت، از هزینه‌های سرسام‌آور تعویض سیم‌پیچ و خرید موتورهای جایگزین پیشگیری می‌نماید. شناسایی زودهنگام خشکی گریس در یک یاتاقان، با صرف هزینه‌ای ناچیز روانکاری برطرف می‌شود؛ در حالی که غفلت از آن به تخریب روتور، استاتور و توقف کامل خط تولید می‌انجامد.

شرکت‌های تولیدی با تجهیز تکنسین‌های شیفت به ابزارهای بادوام، نرخ حوادث توقف اضطراری (Unplanned Downtime) را تا ۴۰ درصد کاهش داده‌اند. بررسی مداوم و ثبت گزارش‌های ماهانه حرارتی، پیش‌بینی زمان دقیق اورهال اساسی الکتروموتورها را امکان‌پذیر می‌سازد.

جمع‌بندی و راهنمای خرید

کاربرد ترمومترهای لیزری Fluke در موتورهای الکتریکی، زیربنای یک خط نگهداری بدون وقفه و ایمن است. سنجش سریع حرارت، ارگونومی استاندارد، و طول عمر بالای ادوات تست کمپانی Fluke تضمین می‌کند که داده‌های جمع‌آوری‌شده در سایت صنعتی از بالاترین سطح اعتبار برخوردار باشند.

برای انتخاب دقیق ترمومترهای سازگار با نیازهای صنعتی خود و دریافت گواهی کالیبراسیون معتبر، می‌توانید با کارشناسان فنی مشهد ابزار تماس حاصل فرمایید.
