اصول انتخاب میگر مناسب برای نیروگاه‌ها و تجهیزات فشار قوی

انتخاب میگر مناسب برای نیروگاه‌ها نقشی حیاتی در حفظ پایداری شبکه و پیشگیری از توقف ناگهانی تولید برق دارد. در مراکز تولید انرژی، تجهیزات فشار قوی نظیر ژنراتورهای سنکرون، ترانسفورماتورهای قدرت و کابل‌های فشار متوسط پیوسته زیر بارهای سنگین الکتریکی فعالیت می‌کنند. کوچک‌ترین نشتی جریان یا ضعف در ساختار عایق می‌تواند به انفجار، آتش‌سوزی و توقف فرآیند تولید منجر گردد.

مهندسان بهره‌برداری با تکیه بر تجهیزات دقیق ارزیابی مقاومت عایقی (Insulation Resistance Tester)، شرایط فیزیکی دی‌الکتریک‌ها را ارزیابی می‌کنند. بنابراین انتخاب میگر مناسب برای نیروگاه‌ها نباید تنها یک خرید ابزار ساده تلقی شود، بلکه نیازمند تحلیلی عمیق از کلاس ولتاژ و الزامات تست است.

اهمیت علمی سنجش و تحلیل مقاومت عایقی

عایق‌های صنعتی از موادی چون رزین‌های اپوکسی، کاغذ روغنی و کامپوزیت‌های پلیمری ساخته می‌شوند. این مواد رساناهای ولتاژ بالا را از یکدیگر و از بدنه فلزی سیستم جدا نگه می‌دارند. گذر زمان، حرارت بالا و نفوذ رطوبت موجب افت مقاومت عایقی (Insulation Resistance) و پیری زودرس این مواد می‌گردد.

اندازه‌گیری دوره‌ای این پارامتر، مسیرهای جریان نشتی سطحی و عمقی را برای کارشناسان برق آشکار می‌سازد. در این پایش تخصصی، انتخاب میگر مناسب برای نیروگاه‌ها مسیر پایش وضعیت سلامت تجهیزات را بدون ایجاد ریسک‌های عملیاتی فراهم می‌کند.

معیارهای کلیدی در انتخاب میگر مناسب برای نیروگاه‌ها

برای برگزیدن ابزار سنجش عایقی در پست‌ها و نیروگاه‌ها، توجه به الزامات فنی زیر الزامی است:

  • دامنه تزریق ولتاژ (Test Voltage): امکان تولید ولتاژهای قابل تنظیم از ۵ تا ۱۵ کیلوولت برای شبیه‌سازی شرایط واقعی کارکرد.
  • حداکثر مقاومت اندازه‌گیری: توانایی سنجش مقاومت‌های بسیار بالا در رده‌های گیگااهم و ترااهم (Tera-Ohm).
  • جریان اتصال کوتاه و رد نویز (Noise Rejection): تحمل خطاهای ناشی از تداخلات الکترومغناطیسی شدید موجود در پست‌های فشار قوی.
  • سیستم تخلیه ایمن بار خازنی (Auto Discharge): حفاظت جانی از کاربر پس از اتمام تست کابل‌ها و بارهای خازنی بزرگ.
  • ثبت هوشمند داده‌ها (Data Logging): دارا بودن حافظه داخلی برای ذخیره نتایج و اتصال به نرم‌افزارهای تحلیل سلامت تجهیزات.

بررسی شاخص‌های دینامیکی عایق؛ آزمون‌های PI و DAR

سنجش ساده مقاومت برای تجهیزات نیروگاهی هرگز ملاک کاملی از سلامت سیستم عایقی ارائه نمی‌دهد. مهندسان به همین منظور از شاخص پلاریزاسیون (Polarization Index – PI) و نسبت جذب دی‌الکتریک (Dielectric Absorption Ratio – DAR) بهره می‌برند.

شاخص PI از تقسیم مقدار مقاومت در دقیقه دهم به مقدار مقاومت در دقیقه اول تست حاصل می‌شود. در عایق‌های سالم و خشک، جریان جذب در طول زمان فروکش کرده و شاخص مقاومت پیوسته رشد نشان می‌دهد. مقادیر پایین این شاخص هشداری جدی بر حضور آلودگی شیمیایی یا رطوبت در سیم‌پیچ‌ها است.

آزمون ولتاژ پله‌ای و تخلیه دی‌الکتریک

آزمون ولتاژ پله‌ای (Step Voltage Test) تنش‌های تدریجی را در چندین مرحله به بافت دی‌الکتریک وارد می‌سازد. در صورتی که با افزایش پله‌های ولتاژ مقاومت عایقی افت چشمگیری داشته باشد، وجود ترک‌های میکروسکوپی در ماده عایق قطعی خواهد بود.

آزمون تخلیه دی‌الکتریک (Dielectric Discharge – DD) نیز ناخالصی‌ها و آسیب‌های لایه‌های عمیق عایق چندلایه را نمایان می‌سازد. در نتیجه، انتخاب میگر مناسب برای نیروگاه‌ها باید الزاماً دستگاهی با قابلیت اجرای اتوماتیک آزمون‌های PI، DAR، SV و DD باشد.

استانداردهای بین‌المللی در تست‌های عایقی نیروگاهی

اجرای بدون استاندارد آزمون‌های مقاومت عایقی موجب ثبت خطاهای جبران‌ناپذیر و تصمیم‌گیری‌های نادرست مهندسی می‌شود. استاندارد آمریکایی IEEE 43 مرجع اصلی آزمون ماشین‌های الکتریکی دوار نظیر استاتور و روتور ژنراتورها است. این استاندارد حد مجاز ولتاژ و کمترین مقدار مقاومت قابل قبول را مشخص می‌کند.

همچنین استاندارد بین‌المللی IEC 60034-27-4 چارچوب‌های ارزیابی مقاومت عایقی و شاخص پلاریزاسیون را تعیین می‌نماید. تطابق ابزار آزمون با این استانداردهای بین‌المللی، ضامن مقایسه‌پذیری دقیق داده‌های به دست آمده با منحنی‌های کارخانه سازنده است.

معرفی دستگاه شاخص؛ میگر ۱۵ کیلوولت MEGGER MIT1525

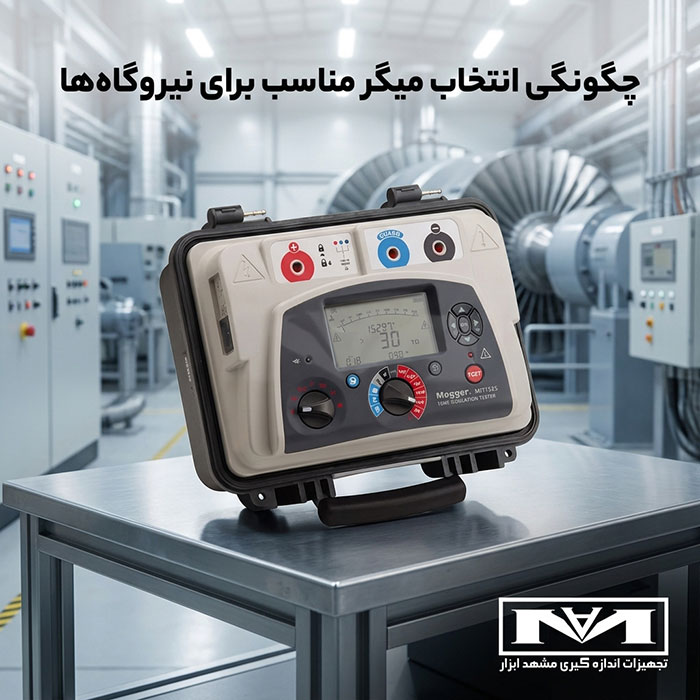

در میان تجهیزات تراز اول جهان، دستگاه پرچم‌دار MEGGER MIT1525 نمونه‌ای بی‌نقص برای کاربردهای حساس نیروگاهی است. این دستگاه با تولید ولتاژ تزریقی تا ۱۵ کیلوولت، ارزیابی مقاومت‌های عایقی را تا محدوده فوق‌العاده ۳۰ ترااهم میسر می‌سازد.

دستگاه مذکور مجهز به سیستم پیشرفته دفع نویز تا ۶ میلی‌آمپر بوده و برای کار در پست‌های توزیع با سطح ایمنی CAT IV 1000V طراحی شده است. بدنه صنعتی با استاندارد حفاظتی IP65 تضمین می‌کند که شرایط غبارآلود کارگاه‌ها مانع از عملکرد پایدار دستگاه نشود.

تأثیر متغیرهای محیطی بر دقت اندازه‌گیری مقاومت

دما، رطوبت نسبی و آلودگی‌های سطحی شدیدترین تأثیر را بر نتایج آزمون‌های عایقی بر جای می‌گذارند. با افزایش حرارت، جنبش حامل‌های بار الکتریکی بیشتر شده و مقاومت ظاهری عایق به شدت افت می‌کند.

بنابراین مهندسان فنی همواره نتایج تست را با استفاده از فرمول‌های استاندارد به دمای مرجع ۴۰ درجه سانتی‌گراد تبدیل می‌نمایند. دستگاه‌های پایش عایقی پیشرفته قابلیت ثبت دمای محیط و تصحیح هوشمند مقادیر اندازه‌گیری‌شده را در حافظه خود دارند.

نقش حیاتی میگر در نگهداری پیشگیرانه نیروگاه‌ها

استراتژی نگهداری مبتنی بر وضعیت (Condition-Based Maintenance) بر پایش روندهای پیوسته تجهیزات تمرکز دارد. ثبت تاریخچه‌ای افت مقاومت عایقی نشان می‌دهد چه زمانی یک ترانسفورماتور نیازمند تصفیه روغن یا ژنراتور نیازمند شستشوی تخصصی است.

با پیاده‌سازی این برنامه، از تحمیل هزینه‌های سنگین تعمیرات غیرمترقبه جلوگیری شده و عمر بهره‌برداری تأسیسات نیروگاهی تا چندین دهه افزایش می‌یابد. از این رو انتخاب میگر مناسب برای نیروگاه‌ها یک سرمایه‌گذاری استراتژیک در مدیریت دارایی‌های کلان صنعتی است.
