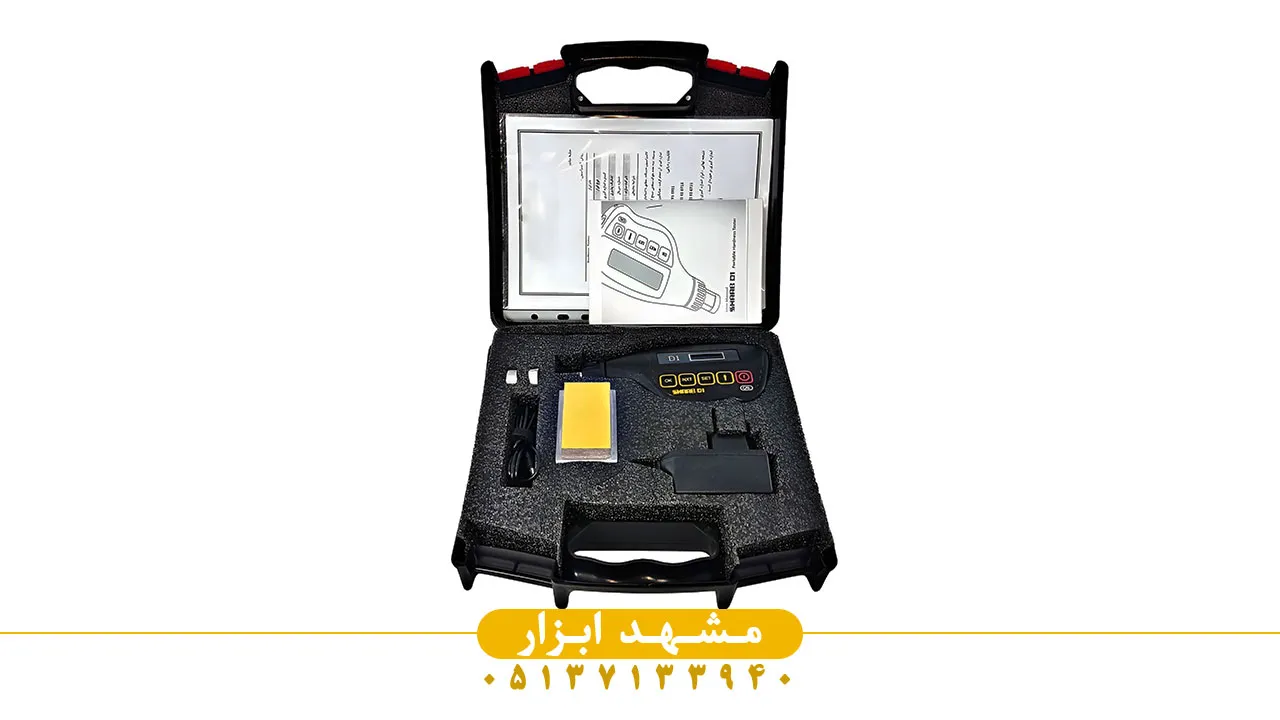

آشنایی با سختی‌سنج شاب و کاربرد آن در سنجش جنس فلز

اهمیت بازرسی غیرمخرب در صنایع

در دنیای پیشرفته متالورژی و مهندسی مواد، تعیین دقیق ویژگی‌های مکانیکی قطعات فلزی بدون آسیب رساندن به ساختار آن‌ها یکی از چالش‌های اساسی مدیران کنترل کیفیت و مهندسین بازرسی فنی در صنایع استراتژیک نظیر نفت، گاز، پتروشیمی و خودروسازی محسوب می‌شود. فرآیند سختی‌سنجی به عنوان یکی از شاخص‌های کلیدی برای تخمین مقاومت به سایش، استحکام کششی و نحوه رفتار قطعه تحت بارگذاری‌های عملیاتی شناخته می‌شود که در این میان استفاده از تجهیزات پرتابل و دقیق جایگاه ویژه‌ای یافته است. کارشناسان ارشد در شرکت مشهد ابزار همواره بر این باورند که انتخاب یک ابزار مناسب نه تنها هزینه‌های آزمون را کاهش می‌دهد، بلکه دقت در تصمیم‌گیری‌های مهندسی را به طرز چشمگیری ارتقا می‌بخشد. با توجه به پیچیدگی‌های موجود در فرآیندهای حرارتی و تغییرات میکروساختار فلزات، نیاز به دستگاهی که بتواند با سرعت بالا و خطای حداقلی، مقادیر سختی را در مقیاس‌های مختلف ارائه دهد، بیش از پیش احساس می‌شود. از همین رو، تکنولوژی‌های نوین در حوزه تست‌های غیرمخرب (NDT) به سمتی حرکت کرده‌اند که امکان تحلیل در محل (In-situ) را برای قطعات حجیم و سنگین فراهم کنند. این رویکرد علمی باعث شده است تا استانداردهای بین‌المللی نظیر ASTM A956 بازنگری شده و دقت‌های مورد نیاز برای دستگاه‌های ضربه‌ای به طور دقیق‌تری تعریف گردند تا اطمینان حاصل شود که متریال به کار رفته در پروژه‌های حساس، دقیقاً مطابق با دفترچه محاسبات فنی طراحی شده‌اند.

مبانی علمی روش سختی‌سنجی ضربه‌ای

روش سختی‌سنجی دینامیک یا همان متد لیب (Leeb Rebound Method) که پایه و اساس عملکرد بسیاری از دستگاه‌های پیشرفته امروزی است، بر اساس اندازه‌گیری افت انرژی یک جسم ضربه‌زننده پس از برخورد با سطح قطعه کار عمل می‌کند. در این روش علمی، یک مته با نوک کروی از جنس کاربید تنگستن توسط نیروی فنر به سمت سطح پرتاب می‌شود و نسبت سرعت برگشت به سرعت رفت آن به عنوان شاخص سختی در واحد HL محاسبه می‌گردد. این فرآیند که توسط سنسورهای مغناطیسی دقیق درون لوله راهنما پایش می‌شود، اجازه می‌دهد تا سخت‌ترین آلیاژهای فولادی تا نرم‌ترین فلزات رنگین با دقت بسیار بالایی مورد ارزیابی قرار گیرند. نکته حائز اهمیت در این تحلیل‌های متالورژیکی، رعایت الزامات مربوط به زبری سطح و ضخامت قطعه است، چرا که ارتعاشات ناشی از ضربه در قطعات نازک می‌تواند منجر به خطای سیستماتیک در قرائت اعداد شود. مهندسین با تجربه همواره توصیه می‌کنند که پیش از انجام تست، سطح فلز باید تا رسیدن به صافی مناسب (معمولاً کمتر از ۲ میکرون) پولیش داده شود تا اثرات اصطکاک سطحی بر نتایج نهایی اثرگذار نباشد. برای دستیابی به بالاترین سطح استانداردهای بازرسی، استفاده از تجهیزات بومی‌سازی شده که با شرایط اقلیمی و صنعتی ایران تطبیق یافته‌اند بسیار کارآمد است، به همین جهت در بسیاری از پروژه‌های نیروگاهی، متخصصان بهره‌گیری از سختی‌سنج شاب مدل SHAAB D1 را به دلیل پایداری بالا در تکرارپذیری آزمایش‌ها و انطباق کامل با جداول تبدیل سختی بین‌المللی پیشنهاد می‌دهند.

نقش استانداردهای متالورژی در بازرسی

استانداردهایی نظیر DIN 50156 و ISO 16859 چارچوب‌های سخت‌گیرانه‌ای را برای کالیبراسیون و استفاده از دستگاه‌های سختی‌سنج پرتابل تدوین کرده‌اند که رعایت آن‌ها در گزارش‌های رسمی مهندسی الزامی است. این استانداردها به تفصیل بیان می‌کنند که چگونه پارامترهایی نظیر جرم قطعه، جهت ضربه (عمودی، افقی یا زاویه‌دار) و فاصله بین نقاط تست می‌توانند بر عدم قطعیت اندازه‌گیری تاثیر بگذارند. یک بازرس فنی ارشد باید به خوبی بداند که تبدیل واحد لیب به مقیاس‌های رایج‌تری چون راکول سی (HRC)، برینل (HB) یا ویکرز (HV) تنها از طریق جداول رگرسیون تایید شده امکان‌پذیر است، زیرا رابطه بین این مقیاس‌ها خطی نبوده و به ضریب الاستیسیته ماده بستگی دارد. در تحلیل‌های تخصصی، حتی دمای محیط و دمای قطعه کار نیز می‌تواند بر نرخ تغییر شکل پلاستیک در لحظه برخورد اثر بگذارد، لذا دستگاه‌های مدرن باید دارای سیستم تصحیح خودکار برای جهت ضربه باشند تا کاربر در هر موقعیت دشواری، اعم از بالای مخازن یا داخل لوله‌ها، بتواند بدون نیاز به محاسبات دستی پیچیده به عدد واقعی دست یابد. این دقت عمل در صنایع نظامی و هوافضا، جایی که ضریب اطمینان قطعات در مرزهای طراحی قرار دارد، به هیچ عنوان قابل چشم‌پوشی نیست و هرگونه انحراف از مقادیر استاندارد می‌تواند منجر به حوادث جبران‌ناپذیر ساختاری گردد.

کاربرد سختی‌سنج در خطوط تولید

در خطوط تولید انبوه که عملیات حرارتی نظیر سخت‌کاری القایی، آنیلینگ یا تمپرینگ انجام می‌شود، نظارت مستمر بر وضعیت سختی قطعات برای تضمین یکنواختی کیفیت محصول نهایی حیاتی است. دستگاه‌های سختی‌سنج دیجیتال به دلیل قابلیت ذخیره‌سازی داده‌ها و امکان استخراج گزارش‌های آماری، ابزاری قدرتمند در دست مهندسان QC برای شناسایی انحرافات فرآیند تولید محسوب می‌شوند. به عنوان مثال، در تولید میل‌لنگ‌های صنعتی یا چرخدنده‌های بزرگ که امکان جابه‌جایی آن‌ها به آزمایشگاه مرکزی وجود ندارد، استفاده از دستگاه‌های پرتابل با قابلیت تشخیص خودکار پراب، سرعت بازرسی را تا ده برابر افزایش می‌دهد. تحلیل داده‌های به دست آمده به صورت نمودارهای کنترل فرآیند (SPC) اجازه می‌دهد تا هرگونه نقص در کوره عملیات حرارتی یا ترکیب شیمیایی مواد اولیه در مراحل اولیه شناسایی شده و از ضایعات جلوگیری گردد. همچنین، قابلیت اتصال به رایانه و نرم‌افزارهای تحلیل داده، این امکان را فراهم می‌آورد که سوابق متالورژیکی هر قطعه به صورت مجزا در دیتابیس شرکت ثبت شود که این امر در مباحث مربوط به ردیابی محصول (Traceability) و استانداردهای سری ISO 9001 نقشی محوری ایفا می‌کند. تجربه عملیاتی نشان داده است که به کارگیری تجهیزات با دوام که در محیط‌های آلوده کارگاهی دچار اختلال نمی‌شوند، بهره‌وری تیم‌های بازرسی را به شکل چشمگیری بهبود می‌بخشد.

تحلیل دقیق اجزای مکانیکی پراب

هر دستگاه سختی‌سنج از دو بخش اصلی یعنی واحد نمایشگر و پراب ضربه (Impact Device) تشکیل شده است که هماهنگی دقیق بین این دو، ضامن صحت نتایج است. پراب‌های تیپ D که رایج‌ترین نوع در صنعت هستند، برای مصارف عمومی و فولادهای ریخته‌گری طراحی شده‌اند، اما در موارد خاص نظیر قطعات با دیواره نازک یا ابزارهای بسیار سخت، از پراب‌های تیپ C یا G استفاده می‌شود. درون این پراب‌ها، یک مگنت دائمی تعبیه شده است که با عبور از درون کویل‌های مسی، ولتاژی متناسب با سرعت حرکت ایجاد می‌کند. این سیگنال آنالوگ پس از انتقال به دستگاه، توسط مبدل‌های آنالوگ به دیجیتال بسیار سریع (High-speed ADC) پردازش شده و به عدد سختی تبدیل می‌گردد. هرگونه آلودگی، گرد و غبار یا چربی در مسیر حرکت وزنه ضربه‌زننده می‌تواند باعث افت سرعت و در نتیجه نمایش عدد سختی بالاتر از مقدار واقعی شود، بنابراین نگهداری و تمیزکاری دوره‌ای لوله راهنما طبق دستورالعمل‌های سازنده، یکی از وظایف روتین اپراتورهای حرفه‌ای است. استفاده از ساچمه‌های سرامیکی در برخی مدل‌های جدید نیز به منظور کاهش استهلاک و افزایش عمر مفید تجهیز در برابر سایش‌های مکرر صورت گرفته است که نشان‌دهنده تکامل تکنولوژیک این ابزارها در دهه‌های اخیر برای پاسخگویی به نیازهای سنگین صنعتی است.

تاثیر جنس مواد بر اندازه‌گیری

ماهیت فیزیکی فلز مورد آزمایش، از جمله ساختار کریستالی و چگالی آن، تاثیر مستقیمی بر نحوه بازگشت انرژی در تست‌های دینامیک دارد. برای مثال، فولادهای زنگ‌نزن (Stainless Steel) به دلیل نرخ کرنش‌سختی متفاوت نسبت به فولادهای کربنی، نیازمند تنظیمات خاص در دستگاه هستند تا محاسبات تبدیل واحد با خطای سیستماتیک همراه نشود. مهندسین متالورژی در شرکت مشهد ابزار تاکید دارند که پیش از شروع عملیات بازرسی روی متریال‌های خاص مثل چدن‌های نشکن یا آلیاژهای آلومینیوم، دستگاه باید حتماً روی بلوک مرجع استاندارد (Reference Block) کالیبره شود. عدم توجه به ضریب یانگ (Young’s Modulus) ماده می‌تواند منجر به اختلاف فاحش بین نتایج سختی‌سنجی پرتابل و روش‌های ایستگاهی شود. به همین دلیل است که دستگاه‌های تراز اول جهانی، لیستی از کدهای مواد را در حافظه خود دارند تا کاربر با انتخاب نوع آلیاژ، دقیق‌ترین منحنی واسنجی را فعال نماید. این سطح از هوشمندی در تجهیزات نوین، فاصله میان آزمایشگاه‌های تخصصی و محیط‌های خشن صنعتی را از میان برداشته و دقت‌های آزمایشگاهی را به پای دستگاه‌های غول‌پیکر در سایت‌های عملیاتی آورده است، به گونه‌ای که امروزه می‌توان با اطمینان کامل بر اساس نتایج یک دستگاه پرتابل، تاییدیه نهایی برای نصب یک قطعه در خطوط انتقال فشار بالا را صادر کرد.

مقایسه روش‌های سنتی و مدرن

سختی‌سنجی به روش‌های سنتی مانند برینل یا راکول ایستگاهی، اگرچه به عنوان روش‌های مرجع در دنیا شناخته می‌شوند، اما محدودیت‌های فیزیکی شدیدی را بر تیم‌های اجرایی تحمیل می‌کنند. نیاز به برش قطعه و تهیه نمونه (Specimen) کوچک، تخریب قطعه کار و غیرممکن بودن تست بر روی سازه‌های نصب شده، از جمله بزرگترین نقاط ضعف روش‌های استاتیک است. در مقابل، تکنولوژی سختی‌سنجی به روش لیب با ارائه سرعت عمل بالا و عدم ایجاد جای اثر (Indentation) بزرگ بر روی سطح، به استانداردی بی بدیل در بازرسی‌های دوره ای تبدیل شده است. در حالی که در روش برینل نیاز به اعمال نیروی ۳۰۰۰ کیلوگرمی و اندازه‌گیری قطر اثر زیر میکروسکوپ است، در روش دیجیتال تنها در چند ثانیه و با فشردن یک دکمه، میانگین چندین تست متوالی با دقت اعشاری نمایش داده می‌شود. این جهش تکنولوژیک باعث شده است تا صنایعی که با مخازن تحت فشار و بویلرهای عظیم سر و کار دارند، بتوانند بدون توقف خط تولید، وضعیت سلامت متریال را در نقاط مختلف مانیتور کنند. البته باید در نظر داشت که برای قطعات بسیار سبک (کمتر از ۲ کیلوگرم)، حتماً باید از گریس کوپلانت و پایه فلزی سنگین (Backing) استفاده کرد تا از لرزش قطعه در لحظه ضربه جلوگیری شود، تکنیکی که تلفیقی از مهارت اپراتور و دقت ابزار را می‌طلبد.

مزایای استفاده از تجهیزات پرتابل

قابلیت حمل و نقل آسان و وزن سبک دستگاه‌های سختی‌سنج امروزی، امکان بازرسی در سخت‌ترین شرایط محیطی از جمله ارتفاعات دکل‌های نفتی یا محیط‌های زیرزمینی معادن را فراهم آورده است. صفحه نمایش‌های رنگی با کنتراست بالا که حتی در تابش مستقیم نور خورشید نیز قابل خواندن هستند، به همراه باتری‌های لیتیومی با طول عمر بالا، دغدغه‌های تدارکاتی تیم‌های بازرسی را به حداقل رسانده است. همچنین، بسیاری از این دستگاه‌ها مجهز به سیستم‌های هشدار صوتی و تصویری برای خارج شدن عدد سختی از محدوده مجاز (Limit Setting) هستند که به اپراتور اجازه می‌دهد بدون نیاز به چک کردن مداوم اعداد، قطعات معیوب را به سرعت شناسایی کند. در پروژه‌های بزرگ زیرساختی، جایی که حجم تست‌ها به هزاران مورد در روز می‌رسد، ارگونومی طراحی دستگاه و سهولت کار با منوها اهمیت دوچندانی پیدا می‌کند. مدیران پروژه ترجیح می‌دهند از تجهیزاتی استفاده کنند که هزینه‌های تعمیر و نگهداری پایینی داشته و خدمات پس از فروش و تامین قطعات یدکی آن‌ها در داخل کشور تضمین شده باشد. اینجاست که نقش شرکت‌های معتبر داخلی در تامین و پشتیبانی فنی این ابزارها پررنگ می‌شود، چرا که کالیبراسیون سالانه و صدور گواهینامه‌های معتبر ملی برای این دستگاه‌ها، شرط لازم برای پذیرش گزارش‌ها در مراجع قانونی و نظارتی کشور است.

بهینه‌سازی فرآیند تست مخازن فلزی

در صنایع شیمیایی که مخازن تحت خوردگی شدید یا دماهای بالا قرار دارند، پدیده هیدروژن تردی (Hydrogen Embrittlement) یا تغییرات فازی در نواحی تحت تاثیر حرارت جوش (HAZ) می‌تواند به شدت سختی فلز را تغییر داده و باعث ایجاد ترک‌های ریز شود. استفاده از سختی‌سنج برای پایش این تغییرات، یکی از موثرترین راه‌های پیشگیری از انفجار و نشت مواد سمی است. بازرسان با تجربه با انجام تست‌های ضربه‌ای در فواصل مشخص از خط جوش، پروفیل سختی قطعه را رسم کرده و بر اساس آن، نیاز به عملیات حرارتی تنش‌زدایی (PWHT) را تعیین می‌کنند. در این کاربردهای حساس، دستگاهی که توانایی ذخیره لوکیشن تست و الصاق آن به عدد سختی را داشته باشد، ارزش افزوده‌ای فراوان ایجاد می‌کند. به منظور ارتقای سطح کیفی این بازرسی‌ها، تجهیز به ابزارهای دقیق که دارای استاندارد مقاومت در برابر ضربه و نفوذ گرد و غبار باشند الزامی است. برای متخصصانی که در این حوزه‌های پرخطر فعالیت می‌کنند، مدل‌هایی نظیر سختی‌سنج شاب مدل SHAAB D1 به دلیل بدنه مقاوم و بردهای الکترونیکی ایزوله شده، انتخابی هوشمندانه به شمار می‌روند که پایداری عملیاتی را در درازمدت تضمین کرده و از خطاهای ناشی از نویزهای محیطی مصون می‌مانند.

روش‌های نوین تحلیل داده‌های فنی

با ورود به عصر صنعت ۴.۰، تحلیل داده‌های حاصل از سختی‌سنجی نیز دستخوش تغییرات بنیادین شده است. امروزه دیگر تنها رسیدن به یک عدد سختی کافی نیست، بلکه تحلیل آماری توزیع سختی در سطح قطعه و ارتباط آن با خواص متالورژیکی نظیر اندازه دانه (Grain Size) اهمیت یافته است. دستگاه‌های پیشرفته با قابلیت خروجی اکسل یا پی‌دی‌اف، امکان مدل‌سازی سه‌بعدی از وضعیت سختی سازه را فراهم می‌کنند که در پیش‌بینی عمر باقی‌مانده قطعات (Remaining Life Assessment) نقشی کلیدی دارد. این داده‌ها به مهندسان نگهداری و تعمیرات (PM) کمک می‌کند تا زمان دقیق تعویض قطعات بحرانی را تعیین کرده و از توقف‌های ناگهانی خط تولید جلوگیری کنند. علاوه بر این، استفاده از الگوریتم‌های هوش مصنوعی در نرم‌افزارهای جانبی سختی‌سنج‌ها، امکان تشخیص خودکار نوع فلز بر اساس رفتار ضربه را فراهم کرده است که گامی بزرگ در جهت حذف خطای انسانی در انتخاب جداول تبدیل محسوب می‌شود. این یکپارچگی میان سخت‌افزار دقیق و نرم‌افزار تحلیلی، مسیری است که تمامی آزمایشگاه‌های همکار استاندارد برای حفظ رتبه رقابتی خود در بازار باید در آن گام بردارند و دانش فنی خود را با آخرین دستاوردهای دیجیتال این حوزه به‌روزرسانی نمایند.

چالش‌های اپراتوری در شرایط کارگاهی

علیرغم سادگی ظاهری کار با دستگاه‌های سختی‌سنج ضربه‌ای، ظرافت‌های اپراتوری وجود دارد که نادیده گرفتن آن‌ها می‌تواند منجر به رد شدن قطعات سالم یا تایید قطعات معیوب شود. یکی از این چالش‌ها، نحوه صحیح نگه داشتن پراب و عمود بودن آن نسبت به سطح است؛ حتی چند درجه انحراف می‌تواند بخشی از انرژی ضربه را تلف کرده و عدد سختی را کمتر نشان دهد. همچنین، شناسایی اثرات برگشت الاستیک در مواد کامپوزیتی یا فلزات با تخلخل بالا نیازمند تجربه و دانش متالورژیکی است. شرکت مشهد ابزار به عنوان حامی فنی صنایع، همواره دوره‌های آموزشی تخصصی را برای اپراتورها برگزار می‌کند تا با مفاهیمی چون “ناحیه تحت تاثیر ضربه” و “تداخل اثرات” آشنا شوند. نکته دیگر، وضعیت بلوک کالیبراسیون است؛ بسیاری از کاربران به اشتباه روی نقاطی که قبلاً تست شده مجدداً تست می‌زنند، در حالی که هر نقطه روی بلوک استاندارد فقط یک بار قابل استفاده است زیرا فلز در آن نقطه دچار کارسختی شده و دیگر خواص اولیه را ندارد. درک این جزییات فنی است که یک تکنسین ساده را از یک کارشناس ارشد بازرسی متمایز می‌کند و اعتبار نتایج آزمون را در مجامع مهندسی داخلی و بین‌المللی تضمین می‌نماید.

آینده تکنولوژی سنجش سختی فلزات

چشم‌انداز آینده در حوزه بازرسی فنی به سمتی می‌رود که دستگاه‌های سختی‌سنج به صورت بی‌سیم (Wireless) با گوشی‌های هوشمند و تبلت‌ها متصل شده و گزارش‌های بازرسی به صورت آنی در کلاود (Cloud) بارگذاری شوند. این تکنولوژی اجازه می‌دهد تا مدیران فنی در دفتر مرکزی، نتایج تست‌هایی که در دورترین نقاط عملیاتی در حال انجام است را به صورت زنده رصد کرده و در صورت مشاهده هرگونه ناهنجاری، دستورات لازم را صادر کنند. همچنین، ترکیب سنسورهای سختی‌سنجی با ربات‌های بازرس و پهپادها، امکان تست مخازن غول‌پیکر را بدون نیاز به داربست‌بندی‌های پرهزینه فراهم خواهد کرد. در بحث متالورژیکی نیز، تلاش‌ها برای ابداع متدهای جدیدی که حساسیت کمتری به زبری سطح داشته باشند ادامه دارد تا زمان آماده‌سازی نمونه به حداقل برسد. با این حال، هسته اصلی تمامی این پیشرفت‌ها، دقت در اندازه‌گیری فیزیکی اولیه است که همچنان توسط مکانیسم‌های دقیق ضربه و القای مغناطیسی انجام می‌شود. سرمایه‌گذاری بر روی تجهیزات با کیفیت و دانش‌بنیان، نه تنها یک خرید ساده ابزار، بلکه یک تصمیم راهبردی برای صیانت از سرمایه‌های ملی در زیرساخت‌های صنعتی کشور است که ثمرات آن در افزایش طول عمر تجهیزات و ایمنی محیط‌های کاری به وضوح قابل مشاهده خواهد بود.
