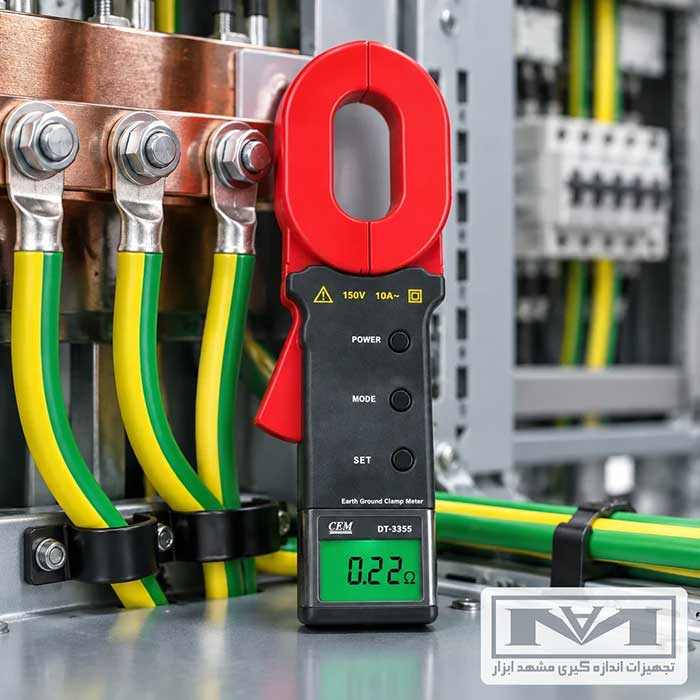

کاربرد ارت‌سنج  CEM DT3355 در تست ارت ساختمان

کاربرد ارت‌سنج CEM DT3355 در تست ارت ساختمان؛ راهنمای عملی برای ایمنی واقعی

کاربرد ارت‌سنج CEM DT3355 در تست ارت ساختمان فقط یک کار روتین تاسیساتی نیست؛ این تست، نقطه شروعِ اطمینان از ایمنی الکتریکی در ساختمان‌های مسکونی، اداری و صنعتی است. اگر مسیر زمین (Earthing/Grounding) درست عمل نکند، جریان‌های خطا و نشتی می‌توانند به بدنه فلزی تجهیزات منتقل شوند و خطر برق‌گرفتگی، آتش‌سوزی و سوختن تجهیزات حساس را بالا ببرند.

در پروژه‌های امروزی که تابلو برق، UPS، ژنراتور، آسانسور، چیلر، اینورتر و تجهیزات شبکه هم‌زمان در مدار هستند، کیفیت ارتینگ مستقیم روی پایداری عملکرد و کاهش نویز الکتریکی اثر می‌گذارد. به همین دلیل انتخاب ابزار دقیق برای اندازه‌گیری مقاومت زمین، یک تصمیم مهندسی و اقتصادی است، نه فقط یک خرید ساده.

چرا تست ارت ساختمان باید جدی گرفته شود؟

ارتینگ یعنی ایجاد مسیر کم‌امپدانس (Low Impedance Path) برای تخلیه انرژی خطا و صاعقه به زمین. وقتی این مسیر ضعیف باشد، دو اتفاق رایج رخ می‌دهد:

• افزایش ولتاژ تماس (Touch Voltage) روی بدنه فلزی تجهیزات
• افزایش ولتاژ گام (Step Voltage) در محوطه، مخصوصاً نزدیک الکترودهای زمین

این موارد علاوه بر خطر جانی، باعث آسیب به بردهای الکترونیکی، تریپ‌های بی‌دلیل و خطاهای کنترلی در سیستم‌های PLC می‌شوند. بنابراین «تست ارت» باید هم در تحویل پروژه و هم به‌صورت دوره‌ای انجام شود.

کاربرد ارت‌سنج CEM DT3355 در تست ارت ساختمان چه کمکی می‌کند؟

برای اینکه نتیجه تست قابل اتکا باشد، دستگاه باید بتواند در شرایط واقعی پروژه—یعنی وجود نویز، کابل‌کشی سنگ سنگ و محدودیت فضا—اندازه‌گیری پایدار ارائه دهد. کاربرد ارت‌سنج CEM DT3355 در تست ارت ساختمان معمولاً در همین نقاط خودش را نشان می‌دهد:

• امکان تست با روش سه سیمه (3-Point) و چهار سیمه (4-Point)
• اندازه‌گیری دقیق‌تر در پروژه‌هایی با کابل‌های بلند (کاهش خطای مقاومت سیم‌ها در روش 4 سیمه)
• پایداری بهتر نتیجه در محیط‌های دارای تداخل الکترومغناطیسی (Electromagnetic Interference/EMI)
• نمایش واضح و هشدار خطای اتصال برای کاهش اشتباه اپراتور

اگر در یک ساختمان چند مسیر ارت موازی، چند الکترود یا شبکه دفنی وجود داشته باشد، داشتن دستگاهی که در خوانش دچار پرش و نوسان نشود، حیاتی است.

روش‌های رایج اندازه‌گیری ارت: کدام را انتخاب کنیم؟

انتخاب روش تست به نوع پروژه و دسترسی شما به زمین و الکترود کمکی بستگی دارد.

1) روش سه سیمه (3-Point) برای تست ارت ساختمان

این روش رایج‌ترین گزینه در ساختمان‌هاست. دستگاه یک الکترود جریان و یک الکترود ولتاژ کمکی را در فاصله مشخص قرار می‌دهد و با تزریق جریان و اندازه‌گیری افت ولتاژ، مقاومت زمین را محاسبه می‌کند.

نکته کلیدی این است که فاصله‌ها باید درست انتخاب شوند؛ فاصله کم باعث تداخل میدان‌ها و خطای عددی می‌شود.

2) روش چهار سیمه (4-Point) برای دقت بالاتر

در روش چهار سیمه (که در برخی متون با تکنیک‌های دقیق‌تر و سناریوهای صنعتی شناخته می‌شود)، اثر مقاومت سیم‌ها و اتصالات تا حد زیادی حذف می‌شود.

اگر پروژه شما صنعتی است یا کابل‌های تست طولانی است، این روش نتایج قابل‌اعتمادتر می‌دهد.

3) تست کلمپی (Clamp)؛ سریع اما با محدودیت

تست کلمپی (Clamp) زمانی کاربرد دارد که امکان کوبیدن میله‌های کمکی نیست (مثلاً محوطه کاملاً سنگ‌فرش یا بتنی است).

اما معمولاً دقت آن از روش‌های سه سیمه و چهار سیمه پایین‌تر است و بیشتر برای بررسی سریع و پایش دوره‌ای توصیه می‌شود، نه تحویل نهایی پروژه‌های حساس.

استانداردها چه می‌گویند؟ (IEC و IEEE)

در پروژه‌های حرفه‌ای، معیار فقط «یک عدد» نیست؛ معیار، روش تست و پذیرش طبق استاندارد است.

• IEC 60364-5-54: الزامات سیستم زمین، انتخاب هادی حفاظتی و معیارهای اجرایی را مشخص می‌کند.
• IEEE 81: روش‌های اندازه‌گیری زمین و تکنیک‌های تست را تشریح می‌کند و یکی از منابع مرجع برای اندازه‌گیری مقاومت زمین است.

در عمل، مقدار هدف مقاومت ارت بسته به کاربری ساختمان، حساسیت تجهیزات و طراحی شبکه زمین تعیین می‌شود. مهم‌تر از عدد نهایی، این است که تست به روش درست اجرا شود و نتایج ثبت و قابل تکرار باشد.

چه عواملی نتیجه تست ارت را تغییر می‌دهند؟

یکی از دلایل اختلاف نتایج در پروژه‌ها، تغییر شرایط خاک است. مقاومت ویژه خاک (Soil Resistivity/مقاومت ویژه خاک) به شدت به موارد زیر وابسته است:

• رطوبت و فصل (تابستان خشک معمولاً مقاومت را بالا می‌برد)
• دما و یخ‌زدگی (در مناطق سردسیر مقاومت افزایش می‌یابد)
• نوع خاک (رسی معمولاً بهتر از شنی/سنگی است)
• املاح و شرایط شیمیایی (روی خوردگی الکترود اثر می‌گذارد)

پس اگر کاربرد ارت‌سنج CEM DT3355 در تست ارت ساختمان را برای تحویل نهایی انجام می‌دهید، بهتر است حداقل یک برنامه تست دوره‌ای هم تعریف کنید تا تغییرات فصلی دیده شود.

خطاهای رایج در تست ارت ساختمان (و راه جلوگیری)

بخش زیادی از نتایج غلط، از خود دستگاه نیست؛ از اجرای نادرست تست است. رایج‌ترین خطاها:

• فاصله نامناسب میله‌های کمکی در روش سه سیمه
• اتصال ضعیف گیره‌ها یا اکسیدشدگی اتصالات
• اجرای تست در کنار منابع نویز شدید بدون توجه به شرایط محیط
• اندازه‌گیری فقط یک‌بار و نتیجه‌گیری قطعی، بدون تکرار در شرایط زمانی متفاوت

برای کاهش خطا، نتایج را حداقل دو یا سه بار تکرار کنید و در گزارش فنی، شرایط آب‌وهوایی و محل دقیق تست را ثبت کنید.

جمع‌بندی: چه زمانی DT3355 انتخاب منطقی است؟

اگر پروژه شما نیاز به تست استاندارد، نتایج پایدار و امکان اجرای روش‌های متداول را دارد، کاربرد ارت‌سنج CEM DT3355 در تست ارت ساختمان می‌تواند یک انتخاب عملی و قابل‌اتکا باشد. این ابزار وقتی بیشترین ارزش را دارد که در یک برنامه نگهداری پیشگیرانه (PM) استفاده شود و نتایج آن برای تحلیل روند تغییرات مقاومت زمین ثبت گردد.
