کاربرد آنالایزر فیبر  FLUKE FI-7000 PRO  در آزمایشگاه شبکه

اهمیت کیفیت و قابلیت اطمینان فیبر نوری

در دنیای امروز که داده‌ها با سرعت نور در ستون فقرات شبکه‌های ارتباطی جریان دارند، زیرساخت فیبر نوری به عنوان شریان حیاتی هر سازمان مدرن و پیشرفته‌ای تلقی می‌شود. در محیط‌های آزمایشگاهی شبکه، که قلب تپنده توسعه، اعتبارسنجی و نگهداری زیرساخت‌های حیاتی فناوری اطلاعات است، اطمینان از عملکرد بی‌نقص کابل‌ها و کانکتورهای فیبر نوری امری حیاتی و غیرقابل چشم‌پوشی است. کوچک‌ترین نقص در تمیزی یا اتصال کانکتورها می‌تواند منجر به تضعیف سیگنال (Insertion Loss)، افزایش نرخ خطای بیتی (BER) و در نهایت، خرابی‌های فاجعه‌بار در عملکرد شبکه با سرعت‌های بالا شود. از آنجا که پهنای باند و کارایی شبکه‌ها به طور تصاعدی در حال افزایش است، تحمل خطاها به شدت کاهش یافته است. به همین دلیل، ابزارهای تست و آنالیز دقیق، نظیر تجهیزات پیشرفته فلوک (FLUKE)، نه یک انتخاب، بلکه یک الزام حیاتی برای مهندسان و مدیران فنی به شمار می‌روند. این تجهیزات نه تنها توانایی شناسایی سریع و دقیق مشکلات موجود را دارند، بلکه با فراهم آوردن داده‌های مستند و قابل اعتماد، فرآیندهای تضمین کیفیت (QA) و نگهداری پیشگیرانه (Predictive Maintenance) را به سطحی جدید ارتقا می‌دهند. استفاده از ابزارهایی مانند آنالایزر فیبر فلوک مدل FLUKE FI-7000 PRO در محیط‌های حساس آزمایشگاهی، تضمین‌کننده این امر است که تمامی تست‌های انطباق با استاندارد (Compliance Testing) با بالاترین دقت و کمترین خطا انجام پذیرد. تمرکز بر تمیزی سطح کانکتور، به عنوان مهم‌ترین عامل تأثیرگذار بر افت توان نوری، اولین گام در هر پروتکل تست معتبر محسوب می‌شود. در محیط آزمایشگاه شبکه، که اغلب با فیبرهای چندحالته (Multimode) و تک‌حالته (Singlemode) با چگالی بالا و سرعت‌های ۴۰G و ۱۰۰G سروکار داریم، دقت در بازرسی و آنالیز سطح انتهایی کانکتورها، تفاوتی اساسی میان موفقیت یا شکست یک پروژه زیرساختی بزرگ را رقم می‌زند. مقاله حاضر به تحلیل عمیق چگونگی کاربرد این تجهیزات پیشرفته در محیط‌های تخصصی آزمایشگاهی و نقش بی‌بدیل آن در حفظ یکپارچگی سیگنال می‌پردازد.

اهمیت بازرسی میکروسکوپی سطح انتهایی

بازرسی میکروسکوپی، اولین و شاید حیاتی‌ترین مرحله در فرایند تأیید عملکرد لینک‌های فیبر نوری در آزمایشگاه‌های شبکه و مراکز داده است. متأسفانه، آلودگی و کثیفی سطح انتهایی (End-Face) کانکتورها، اصلی‌ترین دلیل خرابی، افت عملکرد و نیاز به عیب‌یابی (Troubleshooting) در سیستم‌های فیبر نوری است. ذرات میکروسکوپی گرد و غبار، روغن‌های دست، بقایای الیاف یا حتی پوشش‌ها و ژل‌های موجود در کابل‌ها، به سادگی می‌توانند به ناحیه حیاتی هسته (Core) فیبر چسبیده و عملکرد نوری آن را به شدت تحت تأثیر قرار دهند. در محیط آزمایشگاهی، که مهندسان بارها و بارها کانکتورها را وصل و جدا می‌کنند، این آلودگی‌ها به یک مشکل مزمن تبدیل می‌شوند. آنالایزر فیبر فلوک مدل FLUKE FI-7000 PRO با قابلیت‌های پیشرفته خود، ابزاری بی‌رقیب در این زمینه است؛ این دستگاه از یک میکروسکوپ دیجیتال با قابلیت بزرگنمایی بالا (اغلب تا ۴۰۰ برابر) بهره می‌برد که تصویر زنده و دقیقی از سطح انتهایی را نمایش می‌دهد. اما ویژگی متمایز کننده آن، نه صرفاً نمایش تصویر، بلکه توانایی تحلیل خودکار و اجرای الگوریتم‌های استاندارد صنعتی بر روی آن است. استاندارد IEC 61300-3-35 به عنوان مرجع اصلی برای پذیرش یا رد کیفیت سطح انتهایی کانکتورها، چهار ناحیه کلیدی (هسته، روکش، ناحیه چسب و بدنه کانکتور) را تعریف می‌کند و معیارهای سخت‌گیرانه‌ای برای تعداد، اندازه و نوع آلودگی‌ها در هر ناحیه مشخص می‌سازد. دستگاه FI-7000 PRO به صورت خودکار تصویر را اسکن کرده، آلودگی‌ها و نقص‌های مختلف مانند خراش‌ها (Scratches)، حفره‌ها (Pits) و تراشه‌ها (Chips) را شناسایی می‌کند و بر اساس معیار IEC، نتیجه “قبول” یا “رد” را بلافاصله اعلام می‌نماید. این فرآیند خودکار، خطای انسانی در تفسیر تصویر را از بین می‌برد، زمان بازرسی را به شدت کاهش می‌دهد و مستندسازی انطباق با استاندارد را تسهیل می‌سازد. در یک آزمایشگاه شبکه که هزاران کانکتور باید قبل از نصب و فعال‌سازی در تجهیزات گران‌قیمت بررسی شوند، این سرعت و دقت حیاتی است. ابزاری مانند آنالایزر فیبر فلوک مدل FLUKE FI-7000 PRO به مهندسین این امکان را می‌دهد تا با اطمینان کامل، تنها کانکتورهای پاکیزه و استاندارد را به سیستم‌های حیاتی متصل کنند و از مشکلات عملکردی و عیب‌یابی‌های زمان‌بر بعدی جلوگیری نمایند. علاوه بر این، توانایی ذخیره تصاویر با برچسب زمانی و مکان، قابلیت ردیابی (Traceability) بی‌نظیری را برای فرآیندهای تضمین کیفیت فراهم می‌آورد.

پارامترهای فنی کلیدی عملکرد فیبر نوری

تأیید عملکرد زیرساخت فیبر نوری تنها به تمیزی کانکتورها محدود نمی‌شود؛ بلکه شامل اندازه‌گیری و ارزیابی چندین پارامتر فنی کلیدی است که به طور مستقیم بر کیفیت انتقال سیگنال نوری تأثیر می‌گذارند. در یک آزمایشگاه شبکه، مهندسان به داده‌های کمی و دقیق برای تصمیم‌گیری در مورد قابلیت اطمینان یک لینک نیازمند هستند. مهم‌ترین پارامترها شامل افت توان نوری (Insertion Loss)، افت بازگشتی نوری (Optical Return Loss – ORL) و طول لینک (Length) هستند که همگی با استانداردهای خاصی مانند TIA/EIA-568 یا ISO/IEC 11801 مطابقت دارند. افت توان نوری، اندازه‌گیری کاهش قدرت سیگنال نوری در طول یک لینک است که عمدتاً به دلیل جذب، پراکندگی، نقص در اتصال (Splice) و کیفیت کانکتورها رخ می‌دهد. هر لینک فیبر نوری باید دارای بودجه افت (Loss Budget) مشخصی باشد که توسط استانداردها یا مشخصات طراحی شبکه تعیین می‌شود. اندازه‌گیری دقیق این افت و مقایسه آن با بودجه مجاز، تعیین‌کننده اصلی پذیرش یا رد یک لینک است. ابزارهای پیشرفته مانند FI-7000 PRO اغلب در ترکیب با یک تست‌کننده یا پلتفرم اصلی مانند Versiv، می‌توانند تست‌های سطح ۱ (Tier 1) را انجام دهند که شامل اندازه‌گیری افت توان و طول است. همچنین، در لینک‌های تک‌حالته و سیستم‌هایی با سرعت بسیار بالا، افت بازگشتی (ORL) اهمیت مضاعفی پیدا می‌کند. ORL، اندازه‌گیری میزان نوری است که به دلیل بازتاب‌ها (Reflection)، به ویژه در سطح انتهایی کانکتورها، به منبع بازمی‌گردد. بازتاب زیاد می‌تواند بر عملکرد فرستنده (Transmitter) نوری تأثیر منفی بگذارد و در نتیجه کیفیت سیگنال را مختل کند. مهندسین آزمایشگاه با استفاده از این ابزارهای دقیق، نه تنها افت را اندازه‌گیری می‌کنند، بلکه محل دقیق هر افت را نیز می‌توانند شناسایی کنند، چه این افت ناشی از یک کانکتور آلوده باشد و چه ناشی از یک اتصال نامناسب. تسلط بر این پارامترها و استفاده از تجهیزات با دقت کالیبره شده، امکان می‌دهد که لینک‌های فیبر نوری قبل از استقرار در محیط عملیاتی، با بالاترین سطح اطمینان تأیید شوند.

تحلیل دقیق نتایج در محیط آزمایشگاه

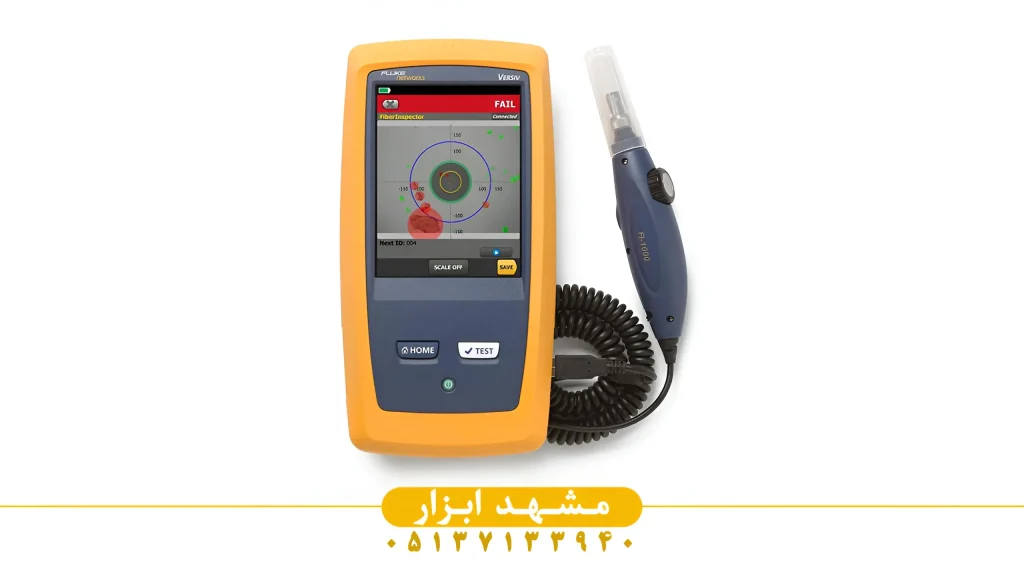

یکی از مزایای کلیدی استفاده از یک آنالایزر تخصصی مانند FLUKE FI-7000 PRO در آزمایشگاه شبکه، قابلیت آن در ارائه‌ی تحلیل‌های دقیق و خودکار بر اساس استانداردهای صنعتی است. در گذشته، تفسیر تصاویر میکروسکوپی سطوح انتهایی کانکتورها به شدت وابسته به تجربه و قضاوت ذهنی مهندس بود، که خود منبع اصلی ناسازگاری و خطای انسانی در فرآیندهای کنترل کیفیت به شمار می‌رفت. اما نسل جدید آنالایزرها، این فرآیند را کاملاً عینی و استاندارد کرده‌اند. این دستگاه با اعمال دقیق استانداردی نظیر IEC 61300-3-35، تصویر کانکتور را به صورت خودکار به نواحی هسته (Core)، روکش (Cladding)، ناحیه چسب (Adhesive) و بدنه (Ferrule) تقسیم می‌کند و سپس در هر یک از این نواحی، بر اساس معیارهای سخت‌گیرانه استاندارد (مانند حداکثر قطر مجاز آلودگی یا خراش)، تصمیم‌گیری می‌کند. برای مثال، استاندارد IEC به طور معمول برای ناحیه هسته فیبر تک‌حالته (Singlemode)، سخت‌گیرانه‌ترین معیارها را دارد و حتی آلودگی‌های بسیار کوچک را هم نمی‌پذیرد. این تحلیل‌های خودکار نه تنها سرعت کار را به طور چشمگیری افزایش می‌دهند، بلکه گزارش‌های تحلیلی را تولید می‌کنند که می‌توانند به عنوان مدرک قانونی (Auditable Evidence) برای انطباق با مشخصات فنی مورد استفاده قرار گیرند. در یک آزمایشگاه که ممکن است مجبور به تست هزاران اتصال برای اعتبارسنجی یک زیرساخت بزرگ مرکز داده باشد، این مستندسازی خودکار، زمان و هزینه‌های عملیاتی را به شکل قابل توجهی کاهش می‌دهد. همچنین، این قابلیت به مهندسان تازه‌کار کمک می‌کند تا بدون نیاز به سال‌ها تجربه، با اطمینان و دقت یک متخصص با تجربه، وظایف بازرسی را انجام دهند. این آنالایزر می‌تواند داده‌های مربوط به وضعیت سطح انتهایی را با نتایج اندازه‌گیری‌های افت (Loss) و طول (Length) ترکیب کند تا یک نمای کامل از عملکرد کلی لینک فیبر ارائه دهد. به عبارت دیگر، مهندس شبکه می‌تواند به سرعت علت اصلی افت بالای سیگنال را تشخیص دهد؛ آیا این مشکل ناشی از طول زیاد کابل است، یک اتصال ضعیف (Splice) یا صرفاً یک آلودگی میکروسکوپی در کانکتور. این سطح از تحلیل یکپارچه، عیب‌یابی را از یک فرآیند حدس و خطا به یک رویه علمی و مبتنی بر داده تبدیل می‌کند.

رعایت الزامات استانداردسازی و گزارش‌دهی

رعایت استانداردهای بین‌المللی در محیط آزمایشگاه شبکه، امری اساسی است که نه تنها تضمین‌کننده کیفیت است، بلکه قابلیت همکاری (Interoperability) و پذیرش جهانی محصولات و زیرساخت‌ها را نیز تسهیل می‌کند. آنالایزرهایی مانند Fluke FI-7000 PRO به طور خاص طراحی شده‌اند تا تست‌های بازرسی را دقیقاً بر اساس الزامات استاندارد کلیدی، به ویژه IEC 61300-3-35، انجام دهند. این انطباق کامل با استاندارد، امکان می‌دهد که نتایج به دست آمده در آزمایشگاه، در هر نقطه دیگری از جهان معتبر شناخته شود. فراتر از انطباق در روش تست، قابلیت‌های پیشرفته گزارش‌دهی (Reporting) این دستگاه‌ها برای مستندسازی در محیط آزمایشگاهی بسیار حیاتی است. این ابزارها امکان تولید گزارش‌های PDF یا HTML جامع و با جزئیات بالا را فراهم می‌آورند که شامل تصویر کانکتور، نتایج تحلیل خودکار بر اساس استاندارد (قبول/رد)، تاریخ و زمان بازرسی، نام اپراتور و شماره سریال دستگاه تست است. این سطح از مستندسازی، سنگ بنای هر فرآیند تضمین کیفیت (Quality Assurance) موفق است و در صورت بروز اختلاف یا نیاز به اعتبارسنجی برای مشتریان یا بازرسان، به عنوان مدارکی محکم و غیرقابل انکار عمل می‌کند. در پروژه‌های بزرگ زیرساختی، مانند ساخت مراکز داده یا شبکه‌های مخابراتی، شرکت‌ها اغلب ملزم به ارائه شواهد مستند برای تأیید انطباق با مشخصات فنی هستند. گزارش‌های تولید شده توسط آنالایزر فیبر فلوک مدل FLUKE FI-7000 PRO دقیقاً این نیاز را برآورده می‌کنند. همچنین، این ابزارها غالباً به پلتفرم‌های مدیریت تست متصل می‌شوند (مانند پلتفرم Versiv فلوک) که امکان ذخیره‌سازی، سازماندهی و جستجوی آسان هزاران نتیجه تست را فراهم می‌کند. این قابلیت مدیریت داده‌ها، به مدیران فنی و مهندسان امکان می‌دهد تا به سرعت روند کیفیت را در طول زمان ردیابی کرده، گلوگاه‌های کیفیتی (Quality Bottlenecks) را شناسایی کنند و در صورت نیاز، اقدامات اصلاحی لازم را انجام دهند. این سطح از مدیریت داده، برای فرآیندهای اعتبارسنجی (Validation) در آزمایشگاه‌های معتبر، بسیار ضروری و ارزشمند است.

تأثیر بر چرخه عمر توسعه محصول فیبر نوری

در محیط آزمایشگاهی، کاربرد آنالایزر فیبر صرفاً به عیب‌یابی زیرساخت‌های موجود محدود نمی‌شود؛ بلکه نقش حیاتی در چرخه عمر توسعه محصول (Product Development Lifecycle) برای تجهیزات و کابل‌های فیبر نوری جدید ایفا می‌کند. قبل از اینکه یک کابل یا کانکتور جدید به مرحله تولید انبوه برسد، باید مجموعه‌ای از تست‌های سخت‌گیرانه برای اعتبارسنجی طراحی (Design Validation) و اعتبارسنجی فرآیند (Process Validation) را پشت سر بگذارد. FLUKE FI-7000 PRO به عنوان یک ابزار مرجع، در این مراحل به کار گرفته می‌شود تا اطمینان حاصل شود که طراحی کانکتور یا روش جدید اتصال کابل‌ها، استانداردهای کیفیتی مورد نیاز را برآورده می‌کند. برای مثال، یک مهندس طراحی کانکتور ممکن است نیاز داشته باشد تأثیر تغییرات در مواد یا هندسه فرول (Ferrule) را بر کیفیت سطح انتهایی و میزان افت بازگشتی ارزیابی کند. با استفاده از این آنالایزر، می‌توان به سرعت و با دقت بالا، پارامترهای کیفی کانکتورهای نمونه را اندازه‌گیری کرده و داده‌های عینی برای بهینه‌سازی طراحی جمع‌آوری کرد. همچنین، در مرحله اعتبارسنجی فرآیند تولید، این آنالایزر برای مانیتورینگ ثبات کیفیت در خط تولید استفاده می‌شود. اندازه‌گیری متناوب کانکتورهای خروجی از خط مونتاژ و تحلیل آماری نتایج توسط FI-7000 PRO، به شناسایی و رفع زودهنگام هرگونه انحراف در فرآیند تولید کمک می‌کند. این امر از تولید انبوه محصولات دارای نقص (Defective Products) که در نهایت منجر به فراخوان و زیان‌های مالی سنگین می‌شوند، جلوگیری می‌نماید. به این ترتیب، آنالایزر فیبر نه تنها ابزاری برای تست، بلکه بخشی جدایی‌ناپذیر از فرآیند تضمین کیفیت در مهندسی مواد و فرآیندهای تولید فیبر نوری است. داده‌های دقیق و مستند شده‌ای که از طریق این آنالایزر به دست می‌آید، مبنای تصمیم‌گیری‌های مهندسی با ریسک پایین و با اطمینان بالا را فراهم می‌کند و زمان ورود محصولات جدید به بازار (Time-to-Market) را به طور قابل توجهی کاهش می‌دهد. این قابلیت در صنایع با تکنولوژی بالا که نوآوری در آن یک ضرورت رقابتی است، بسیار ارزشمند است.

راهکارهای نوین تمیزکاری و بازرسی

در پیوند با بحث بازرسی و تحلیل، راهکارهای تمیزکاری نوین (Advanced Cleaning Solutions) یک جزء ضروری از پروتکل آزمایشگاهی است که مستقیماً با کارایی آنالایزر فیبر  FLUKE FI-7000 PRO مرتبط است. هدف نهایی، دستیابی به یک کانکتور با سطح انتهایی کاملاً پاکیزه است که معیار “قبول” استاندارد IEC را برآورده کند. با توجه به حساسیتی که به دلیل افزایش سرعت انتقال داده‌ها در شبکه‌های ۴۰G، ۱۰۰G و بالاتر ایجاد شده، حتی آلودگی‌های نامرئی (مانند فیلم‌های روغنی میکروسکوپی) نیز می‌توانند عملکرد را مختل کنند. پروتکل تمیزکاری باید شامل یک فرآیند دو مرحله‌ای باشد: ابتدا حذف آلودگی‌های چسبیده و سخت (مانند ذرات گرد و غبار بزرگ) و سپس حذف آلودگی‌های روغنی و فیلم‌های نازک. ابزارهای تمیزکاری تخصصی مانند پاک‌کننده‌های یک کلیکی (One-Click Cleaners) و سواب‌های فومی یا نخی مخصوص، در کنار حلال‌های تمیزکننده درجه نوری (Optical-Grade Solvents)، برای این منظور به کار می‌روند. مهندسان آزمایشگاه باید یک اصل کلیدی را رعایت کنند: “همیشه قبل از اتصال، بازرسی کنید؛ همیشه در صورت نیاز، تمیز کنید؛ همیشه بعد از تمیزکاری، دوباره بازرسی کنید.” این فرآیند چرخه‌ای، که توسط آنالیزورهایی مانند FI-7000 PRO هدایت می‌شود، تضمین می‌کند که هیچ کانکتور آلوده‌ای به تجهیزات متصل نشود. اهمیت FI-7000 PRO در این فرآیند دوچندان است: اولاً، با تصویربرداری و تحلیل دقیق، نوع آلودگی را شناسایی می‌کند و به مهندس کمک می‌کند تا روش تمیزکاری صحیح (خشک یا مرطوب) را انتخاب کند. ثانیاً، بازرسی مجدد پس از تمیزکاری، به کاربر اطمینان می‌دهد که فرآیند تمیزکاری موفقیت‌آمیز بوده و هیچ آلودگی جدیدی به دلیل فرآیند تمیزکاری ایجاد نشده است (مانند الیاف باقی‌مانده از سواب نامناسب). در محیط‌های چندحالته (MPO/MTP) که چندین فیبر در یک کانکتور واحد قرار دارند، بازرسی حتی پیچیده‌تر می‌شود. FI-7000 PRO با آداپتورهای تخصصی خود، امکان اسکن و تحلیل خودکار چندین سطح انتهایی را به صورت همزمان یا متوالی فراهم می‌آورد. این ویژگی سرعت و اطمینان در بازرسی‌های با چگالی بالا را که در آزمایشگاه‌های مدرن مراکز داده بسیار رایج است، به شدت افزایش می‌دهد.

کاربرد در عیب‌یابی زیرساخت‌های پیچیده

در محیط آزمایشگاه شبکه، به‌ویژه هنگام شبیه‌سازی شبکه‌های بزرگ یا آزمودن تجهیزات جدید، عیب‌یابی (Troubleshooting) زیرساخت فیبر نوری می‌تواند به یک چالش بزرگ تبدیل شود. خرابی‌ها اغلب متناوب و ردیابی آن‌ها دشوار است، که به نوبه خود، زمان حیاتی را برای حل مشکل از مهندسان سلب می‌کند. آنالایزر فیبر فلوک مدل FLUKE FI-7000 PRO به عنوان یک جزء اساسی از جعبه ابزار عیب‌یابی، نقش محوری در شناسایی سریع ریشه مشکلات بازی می‌کند. در بسیاری از موارد، مهندسان ممکن است با یک افت توان نوری غیرمنتظره در یک لینک مواجه شوند که از بودجه افت مجاز (Loss Budget) فراتر رفته است. اولین و سریع‌ترین گام، همانطور که تأکید شد، بازرسی سطح انتهایی کانکتورها است. اگر FI-7000 PRO آلودگی یا نقص قابل توجهی را تشخیص دهد، ریشه مشکل بلافاصله مشخص می‌شود و با یک فرآیند تمیزکاری ساده برطرف می‌گردد. اگر سطح انتهایی تمیز باشد، مهندس می‌تواند با اطمینان نتیجه بگیرد که مشکل از جای دیگری (مانند اتصال نامناسب، فیبر آسیب‌دیده در طول کابل یا کیفیت پایین کابل) ناشی می‌شود و به ابزارهای سطح ۲ (Tier 2) مانند OTDR (Optical Time Domain Reflectometer) روی بیاورد. این ترتیب منطقی در فرآیند عیب‌یابی، از اتلاف وقت در استفاده از ابزارهای پیچیده‌تر برای یک مشکل ساده جلوگیری می‌کند. قابلیت ذخیره‌سازی و مقایسه نتایج تست‌ها نیز در عیب‌یابی بسیار ارزشمند است. مهندس می‌تواند نتایج فعلی یک لینک با عملکرد ضعیف را با “نتایج پایه” (Baseline Results) که در زمان نصب یا اعتبارسنجی اولیه به دست آمده‌اند، مقایسه کند. اگر تصویر بازرسی FI-7000 PRO نشان دهد که وضعیت تمیزی کانکتور نسبت به زمان پایه بدتر شده است، این یک نشانه واضح از آلودگی مجدد است. این مستندات تاریخی، به ویژه در محیط‌های اجاره‌ای یا مشترک، به تعیین مسئولیت (Accountability) برای نگهداری نادرست کمک می‌کند. در نهایت، با توجه به افزایش چگالی کانکتورها (مانند کانکتورهای MPO)، توانایی این دستگاه در بازرسی سریع آرایه‌های چندفیبره، در عیب‌یابی شبکه‌های سوئیچینگ با چگالی بالا که در آن‌ها زمان خاموشی (Downtime) بسیار گران است، یک مزیت رقابتی بی‌بدیل محسوب می‌شود.

روش‌های تست سطح ۱ و سطح ۲ در آزمایشگاه

در پروتکل‌های تست فیبر نوری، دو سطح اصلی از تست برای اعتبارسنجی یک لینک تعریف شده است: تست سطح ۱ (Tier 1) و تست سطح ۲ (Tier 2). آزمایشگاه‌های شبکه برای اطمینان از عملکرد کامل و عیب‌یابی دقیق، باید از هر دو سطح تست به صورت استراتژیک استفاده کنند. تست سطح ۱ که به آن تست پایه نیز گفته می‌شود، شامل اندازه‌گیری افت توان نوری (Insertion Loss) در طول لینک و طول فیزیکی کابل است. این اندازه‌گیری‌ها با استفاده از یک منبع نور (Light Source) و یک توان‌سنج نوری (Optical Power Meter – LSPM) یا با استفاده از یک تستر کابل فیبر نوری تخصصی انجام می‌شوند و هدف آن تأیید این موضوع است که افت کل لینک از بودجه افت مجاز تجاوز نمی‌کند. FLUKE FI-7000 PRO به عنوان یک بازرس کانکتور، در واقع بخشی از فرآیند تضمین کیفیت سطح ۱ است، زیرا علت اصلی افت بیش از حد، اغلب آلودگی کانکتورها است. تمیزی و بازرسی سطح انتهایی باید همیشه قبل از انجام تست‌های افت سطح ۱ انجام شود. اگر تست سطح ۱ با شکست مواجه شود (افت بیش از حد)، نوبت به تست سطح ۲ می‌رسد. تست سطح ۲ از یک OTDR (Optical Time Domain Reflectometer) استفاده می‌کند. OTDR با ارسال یک پالس نور به فیبر و تحلیل نور بازتابی (Backscatter) و بازگشتی (Reflection) که از طول کابل باز می‌گردد، قادر است جزئیات بیشتری را در مورد مشخصات لینک (مانند کیفیت اتصال‌ها، افت در هر کانکتور به صورت مجزا، و محل دقیق هر نقص) ارائه دهد. در حالی که FI-7000 PRO علت شکست سطح ۱ (آلودگی در کانکتورها) را مشخص می‌کند، OTDR محل دقیق نقص‌های ساختاری (مانند اتصال‌های ضعیف یا پارگی‌های کابل) را نشان می‌دهد. با این حال، در محیط آزمایشگاهی، یکپارچگی این دو سطح تست بسیار مهم است. ابتدا FI-7000 PRO برای تأیید تمیزی و استاندارد بودن کانکتورها به کار می‌رود؛ سپس تست سطح ۱ برای تأیید بودجه افت کل انجام می‌شود و در نهایت، در صورت شکست، OTDR (تست سطح ۲) برای تعیین محل و ماهیت دقیق نقص استفاده می‌شود. این پروتکل سه‌مرحله‌ای، کارآمدترین و علمی‌ترین رویکرد برای اعتبارسنجی کامل زیرساخت فیبر نوری در آزمایشگاه‌های شبکه است.

نقش آموزش و مستندسازی در بهره‌وری

در هر محیط آزمایشگاهی پیشرفته‌ای، موفقیت در نگهداری و عیب‌یابی شبکه‌های فیبر نوری تنها به ابزارهای تخصصی وابسته نیست، بلکه به سطح مهارت و دانش فنی اپراتورها نیز بستگی دارد. نقش آنالایزر فیبر فلوک مدل FLUKE FI-7000 PRO فراتر از یک ابزار صرف است؛ این دستگاه به عنوان یک ابزار آموزشی و یک استاندارد عینی برای فرآیندهای کاری عمل می‌کند. از آنجا که این دستگاه تحلیل خودکار انطباق با استاندارد IEC 61300-3-35 را انجام می‌دهد و نتیجه را به صورت “قبول” یا “رد” اعلام می‌کند، به مهندسان تازه‌کار کمک می‌کند تا به سرعت و بدون نیاز به سال‌ها تجربه در تفسیر تصاویر میکروسکوپی، بازرسی‌های با کیفیتی را انجام دهند. این قابلیت، خطای انسانی در تشخیص را به حداقل می‌رساند و منحنی یادگیری (Learning Curve) برای پرسنل جدید را به شدت کاهش می‌دهد. در فرآیندهای آموزشی، می‌توان از تصاویر “قبول” و “رد” که توسط دستگاه ذخیره شده‌اند، به عنوان مثال‌های استاندارد برای آموزش اپراتورها در مورد اهمیت تمیزکاری و انواع آلودگی‌ها استفاده کرد. علاوه بر آموزش، مستندسازی به عنوان یک عامل حیاتی در بهره‌وری آزمایشگاه نقش دارد. تمامی نتایج بازرسی و تحلیل، از جمله تصویر کانکتور و گزارش استاندارد IEC، در دستگاه ذخیره و به راحتی به پلتفرم‌های گزارش‌دهی منتقل می‌شوند. این مستندسازی دقیق و قابل ردیابی، نه تنها در پروژه‌های اعتبارسنجی (Validation Projects) بسیار حیاتی است، بلکه فرآیندهای ممیزی (Auditing) داخلی و خارجی را بسیار ساده می‌کند. اگر در آینده یک لینک فیبر دچار مشکل عملکردی شود، مهندسان می‌توانند به سرعت به گزارش بازرسی اولیه مراجعه کنند و وضعیت اولیه سطح انتهایی کانکتورها را بررسی نمایند. این امر به ویژه در مواقعی که بحث گارانتی و مسئولیت کیفیت مطرح است، بسیار حائز اهمیت است. بنابراین، FI-7000 PRO با استانداردسازی فرآیند بازرسی، هم به ارتقای سطح دانش فنی پرسنل کمک می‌کند و هم با ایجاد یک سابقه کامل از تست‌ها، به بهره‌وری و کاهش زمان عیب‌یابی در بلندمدت کمک شایانی می‌نماید.

بهینه‌سازی بودجه عملیاتی از طریق پیشگیری

یکی از مهم‌ترین ارزش‌های افزوده استفاده از تجهیزات تست و آنالیز پیشرفته در آزمایشگاه‌های شبکه، تبدیل رویکرد از نگهداری واکنشی (Reactive Maintenance) به نگهداری پیشگیرانه (Preventive Maintenance) است. در شبکه‌های با سرعت بالا، هزینه یک ساعت خاموشی (Downtime) یا عملکرد ضعیف به طور تصاعدی افزایش می‌یابد. یک کانکتور آلوده که در ابتدا تنها باعث افت اندکی می‌شود، می‌تواند به مرور زمان با خراشیدن هسته فیبر، یک نقص دائمی ایجاد کند که تنها با تعویض کابل برطرف می‌شود. با استفاده از آنالایزر فیبر فلوک مدل FLUKE FI-7000 PRO به عنوان دروازه‌بان کیفیت، مهندسان اطمینان حاصل می‌کنند که هیچ کانکتور آلوده یا معیوبی وارد سیستم نشود. این رویکرد پیشگیرانه به طور مستقیم بر بودجه عملیاتی (OpEx) و سرمایه‌ای (CapEx) تأثیر می‌گذارد. در حوزه OpEx، جلوگیری از خرابی‌های ناگهانی، نیاز به اعزام تیم‌های عیب‌یابی اضطراری را کاهش می‌دهد، که این امر خود باعث صرفه‌جویی قابل توجهی در هزینه‌های نیروی کار و کاهش زمان از دست رفته (Lost Time) می‌شود. همچنین، عمر مفید تجهیزات نوری گران‌قیمت (مانند ترانسیورها و سوئیچ‌های پورت نوری) با اطمینان از اتصال به کانکتورهای پاکیزه و استاندارد افزایش می‌یابد. در حوزه CapEx، با کاهش نیاز به تعویض کابل‌ها و اجزای زیرساختی به دلیل آسیب‌های ناشی از آلودگی، هزینه‌های سرمایه‌ای برای بازسازی یا گسترش زیرساخت کاهش می‌یابد. به عبارت دیگر، سرمایه‌گذاری اولیه در یک ابزار دقیق و با کیفیت بالا، مانند آنالایزر فیبر فلوک مدل FLUKE FI-7000 PRO، در واقع یک اقدام استراتژیک برای بهینه‌سازی بلندمدت هزینه‌ها است. این ابزار به مهندسان کمک می‌کند تا به جای صرف وقت و هزینه برای رفع مشکلات ناشی از آلودگی، بر روی پروژه‌های مهم‌تر مانند توسعه و نوآوری تمرکز کنند. این تحلیل اقتصادی، استفاده از ابزارهای بازرسی پیشرفته را به یک تصمیم مالی هوشمندانه برای مدیران فنی و مالی تبدیل می‌کند.

چالش‌های فیبرهای چندحالته و راهکارها

فیبرهای چندحالته (MPO/MTP) با چگالی بالا، به عنوان استاندارد صنعتی برای زیرساخت مراکز داده مدرن و شبکه‌های با ظرفیت بالا، چالش‌های منحصربه‌فردی را برای آزمایشگاه‌های شبکه ایجاد می‌کنند. کانکتورهای MPO به طور معمول شامل ۱۲ یا ۲۴ فیبر در یک فرول واحد هستند، که این امر فرآیند بازرسی را به طور چشمگیری پیچیده می‌کند. در یک کانکتور MPO، حفظ تمیزی سطح انتهایی برای تمامی فیبرها به صورت همزمان، بسیار دشوار است و یک آلودگی کوچک در یک فیبر می‌تواند در طول زمان و با اتصال و جدا کردن‌های مکرر، به فیبرهای مجاور نیز منتقل شود و باعث آسیب‌های زنجیره‌ای شود. علاوه بر این، سطح انتهایی کانکتورهای MPO معمولاً دارای یک شیب (Angle) است (APC) یا فاقد شیب (UPC) که هر کدام نیاز به نگهداری و تمیزکاری ویژه‌ای دارند. FLUKE FI-7000 PRO با آداپتورهای مخصوص MPO/MTP، برای مواجهه با این چالش‌ها طراحی شده است. قابلیت اسکن و تحلیل خودکار چندفیبر به طور همزمان، یک انقلاب در فرآیند بازرسی MPO محسوب می‌شود. دستگاه می‌تواند تمامی ۱۲ یا ۲۴ فیبر را به سرعت و به صورت خودکار بر اساس استاندارد IEC بررسی کند و در صورت وجود نقص در هر یک از فیبرها، آن را به وضوح مشخص سازد. این ویژگی، زمان بازرسی یک آرایه کامل را که در صورت انجام دستی به ساعت‌ها زمان نیاز دارد، به چند ثانیه کاهش می‌دهد. همچنین، قابلیت‌های پیشرفته گزارش‌دهی این دستگاه برای کانکتورهای MPO، تصویری کلی از وضعیت آرایه را ارائه می‌دهد که برای مهندسان آزمایشگاه در هنگام عیب‌یابی یا تأیید کیفیت بسیار ارزشمند است. به دلیل حساسیت MPO به نیروهای فشار و تمیزی، استفاده از یک ابزار دقیق مانند FI-7000 PRO نه تنها بهره‌وری را افزایش می‌دهد، بلکه اطمینان می‌دهد که حتی در این زیرساخت‌های با چگالی بالا، کیفیت نوری به هیچ وجه به خطر نمی‌افتد. بدون ابزارهای تخصصی MPO، ریسک پذیرش یک کانکتور معیوب یا آلوده به طور چشمگیری بالا می‌رود که می‌تواند عملکرد کل لینک‌های ۴۰G یا ۱۰۰G را تحت تأثیر قرار دهد.

انطباق با محیط‌های آزمایشگاهی پرتقاضا

محیط آزمایشگاه‌های شبکه و مراکز داده اغلب محیط‌هایی با شرایط کاری پرتقاضا، زمان‌بندی‌های فشرده و نیاز به بالاترین سطح دقت است. ابزارهایی که در این محیط‌ها به کار می‌روند، نه تنها باید از لحاظ فنی پیشرفته باشند، بلکه باید از نظر سهولت استفاده، دوام فیزیکی و توانایی یکپارچه‌سازی با سایر سیستم‌ها نیز امتیاز بالایی داشته باشند. آنالایزر فیبر فلوک مدل FLUKE FI-7000 PRO به گونه‌ای طراحی شده است که در برابر ضربه‌ها، لرزش‌ها و شرایط سخت محیطی که در یک آزمایشگاه پر رفت و آمد ممکن است رخ دهد، مقاوم باشد. عمر باتری مناسب و طراحی ارگونومیک، قابلیت حمل و استفاده آسان در نقاط مختلف آزمایشگاه یا در ارتفاعات را فراهم می‌کند. علاوه بر دوام فیزیکی، سهولت استفاده (Usability) این دستگاه یک عامل کلیدی در محیط‌های پرتقاضا است. مهندسان به ابزاری نیاز دارند که راه‌اندازی، کالیبراسیون و کار با آن سریع و ساده باشد. رابط کاربری گرافیکی (GUI) بصری و فرآیند تحلیل خودکار “قبول/رد” به اپراتورها این امکان را می‌دهد که بدون تأخیر، بازرسی‌های با کیفیتی را انجام دهند. یکپارچه‌سازی داده‌ها نیز برای محیط‌های پرتقاضا ضروری است. قابلیت اتصال به شبکه یا پلتفرم ابری برای انتقال نتایج تست به صورت بی‌درنگ، امکان اشتراک‌گذاری سریع اطلاعات با تیم‌های طراحی، مهندسی و QA را فراهم می‌سازد. این امر به ویژه زمانی که تیم‌ها در مکان‌های مختلف جغرافیایی مستقر هستند، بسیار مهم است. در نهایت، با توجه به سرمایه‌گذاری هنگفتی که در تجهیزات و زیرساخت‌های آزمایشگاهی انجام می‌شود، نیاز به ابزارهایی است که قابل اعتماد، دارای پشتیبانی فنی قوی و دارای طول عمر بالا باشند. فلوک به عنوان یک نام تجاری معتبر در صنعت، این تضمین را به مدیران فنی می‌دهد. بنابراین، FI-7000 PRO نه تنها یک ابزار تست، بلکه یک راهکار جامع برای مدیریت کیفیت در محیط‌های تخصصی و پرتقاضای آزمایشگاهی به شمار می‌رود.

تحلیل دقیق تأثیر آلودگی بر افت سیگنال

برای مهندسان آزمایشگاه شبکه، درک دقیق ارتباط میان آلودگی‌های میکروسکوپی سطح انتهایی و تضعیف عملکرد نوری بسیار حیاتی است. این درک علمی، مبنای اصلی برای توجیه فرآیندهای بازرسی اجباری با ابزاری مانند FLUKE FI-7000 PRO است. هر ذره‌ای از آلودگی که در ناحیه هسته فیبر قرار می‌گیرد، به عنوان یک مانع فیزیکی عمل کرده و باعث می‌شود بخشی از توان نوری (Optical Power) به جای عبور کامل از فیبر، جذب یا پراکنده (Scattered) شود. در طول موج‌های کاری استاندارد (مانند ۸۵۰ نانومتر یا ۱۵۵۰ نانومتر)، حتی ذرات در مقیاس چند میکرومتر می‌توانند افت سیگنالی به میزان قابل توجهی ایجاد کنند. این افت، تحت عنوان Insertion Loss شناخته می‌شود. همچنین، آلودگی می‌تواند یک گپ هوایی (Air Gap) یا یک عدم هم‌ترازی جزئی (Misalignment) بین هسته دو فیبر متصل ایجاد کند. این نقص‌ها باعث افزایش بازتاب نور به سمت منبع (Optical Return Loss – ORL) می‌شوند. افزایش ORL می‌تواند در شبکه‌های حساس، باعث ناپایداری لیزر فرستنده و افزایش نرخ خطای بیتی (Bit Error Rate) شود، که پیامد آن کاهش عملکرد و حتی قطع ارتباط است. در فیبرهای تک‌حالته که اندازه هسته بسیار کوچک (حدود ۹ میکرومتر) است، یک ذره گرد و غبار کوچک که ممکن است در فیبر چندحالته مشکلی ایجاد نکند، می‌تواند کل مسیر عبور نور را مسدود سازد و باعث افت توان فاجعه‌بار شود. این آنالایزر دقیق، با قابلیت‌های خودکار، به مهندسین این امکان را می‌دهد که به صورت کمی و عینی، سطح آسیب ناشی از آلودگی را قبل از اتصال کانکتورها ارزیابی کنند. این تحلیل مبتنی بر داده، تصمیم‌گیری در مورد “قبول” یا “رد” یک کانکتور را از یک فرآیند ذهنی به یک فرآیند علمی تبدیل می‌کند که مستقیماً با استانداردهای عملکردی شبکه مرتبط است. به این ترتیب، با استفاده از اطلاعات دقیق و مستند شده‌ای که از طریق این ابزار به دست می‌آید، مهندسان می‌توانند با اطمینان کامل، تنها کانکتورهایی را در زیرساخت شبکه به کار گیرند که تضمین‌کننده حداقل افت سیگنال و حداکثر قابلیت اطمینان هستند. این سطح از دقت، برای تأیید و اعتبارسنجی شبکه‌های فوق سریع ۴۰۰G و ۸۰۰G در محیط آزمایشگاه حیاتی است.

ضرورت کالیبراسیون و دقت اندازه‌گیری

دقت اندازه‌گیری (Measurement Accuracy) و کالیبراسیون منظم (Regular Calibration) دو ستون اصلی در هر محیط آزمایشگاهی هستند که به طور مستقیم بر اعتبار نتایج تست تأثیر می‌گذارند. در زمینه آنالیز فیبر نوری، ابزارهایی نظیر FLUKE FI-7000 PRO باید همواره در شرایط کالیبره شده باشند تا تضمین شود که تحلیل‌های “قبول/رد” آن‌ها بر اساس استاندارد IEC 61300-3-35 کاملاً قابل اعتماد هستند. یک عدم کالیبراسیون جزئی در سیستم نوری دستگاه می‌تواند منجر به تشخیص نادرست آلودگی‌ها شود؛ به عنوان مثال، ممکن است یک آلودگی کوچک‌تر از حد مجاز را به اشتباه به عنوان “رد” اعلام کند یا بالعکس، یک آلودگی خطرناک را نادیده بگیرد. هر دو حالت برای محیط آزمایشگاهی مضر هستند؛ حالت اول باعث اتلاف وقت در تمیزکاری غیرضروری و کاهش بهره‌وری می‌شود، در حالی که حالت دوم (که خطرناک‌تر است) منجر به نصب یک کانکتور معیوب و خرابی‌های بعدی در شبکه می‌گردد. تولیدکنندگان تجهیزات اندازه‌گیری حرفه‌ای مانند فلوک، یک برنامه کالیبراسیون دوره‌ای (معمولاً سالانه) را توصیه می‌کنند که شامل بررسی عملکرد سنسور تصویربرداری، دقت روشنایی و تنظیمات بزرگنمایی میکروسکوپ است. مهندسان آزمایشگاه باید یک سیستم ردیابی دقیق برای برنامه‌ریزی کالیبراسیون ابزارهای خود ایجاد کنند. همچنین، دقت در استفاده از لوازم جانبی (مانند آداپتورهای مخصوص کانکتورهای مختلف) ضروری است. هر آداپتور باید برای نوع کانکتور مورد نظر (مانند SC، LC، MPO، APC، UPC) مناسب باشد تا از هم‌ترازی دقیق و صحیح سطح انتهایی فیبر در برابر سنسور دستگاه اطمینان حاصل شود. کوچک‌ترین عدم هم‌ترازی فیزیکی در آداپتور می‌تواند به قرائت‌های نادرست و در نتیجه، تحلیل‌های معیوب منجر شود. در نتیجه، در یک محیط آزمایشگاهی که دقت و اعتبار علمی حرف اول را می‌زند، تضمین کالیبراسیون صحیح و استفاده از آداپتورهای دقیق برای آنالایزر فیبر فلوک مدل FLUKE FI-7000 PRO ، به اندازه خود فرآیند بازرسی اهمیت دارد و بخشی جدایی‌ناپذیر از پروتکل عملیاتی استاندارد است.

جمع‌بندی نهایی

آنالایزر فیبر  فلوک مدل FLUKE FI-7000 PRO فراتر از یک ابزار بازرسی ساده است؛ این دستگاه یک سیستم کامل تضمین کیفیت نوری است که برای پاسخگویی به الزامات سخت‌گیرانه آزمایشگاه‌های شبکه و مراکز داده مدرن طراحی شده است. کاربرد آن در محیط آزمایشگاهی نه تنها محدود به شناسایی آلودگی‌ها و نقص‌های سطح انتهایی کانکتورها است، بلکه به عنوان یک عامل حیاتی در حفظ انطباق با استانداردهای بین‌المللی (مانند IEC 61300-3-35)، افزایش بهره‌وری تیم‌های فنی و بهینه‌سازی بودجه عملیاتی از طریق نگهداری پیشگیرانه عمل می‌کند. از اعتبارسنجی طراحی محصول جدید تا عیب‌یابی زیرساخت‌های پیچیده MPO و تأیید کیفیت نهایی کابل‌ها، این آنالایزر با قابلیت تحلیل خودکار و مستندسازی دقیق، خطای انسانی را به حداقل رسانده و نتایج قابل اعتماد و مستندی را ارائه می‌دهد که برای تصمیم‌گیری‌های مهندسی حیاتی هستند. در محیطی که سرعت‌های گیگابیتی و ترابیتی به واقعیت تبدیل شده‌اند و حاشیه خطا تقریباً به صفر رسیده است، سرمایه‌گذاری در چنین ابزار دقیقی، تضمین‌کننده پایداری، قابلیت اطمینان و عملکرد بهینه ستون فقرات شبکه است. مشهد ابزار با ارائه این تجهیزات تخصصی، در کنار مشاوره و خدمات کالیبراسیون معتبر، به مهندسین و مدیران فنی کمک می‌کند تا زیرساخت‌های خود را در بالاترین سطح کیفی حفظ نمایند. برای کسب اطلاعات بیشتر در مورد قابلیت‌های فنی این دستگاه و راهکارهای جامع تست و آنالیز فیبر نوری، می‌توانید به صفحه محصول آنالایزر فیبر فلوک مدل FLUKE FI-7000 PRO مراجعه فرمایید.
