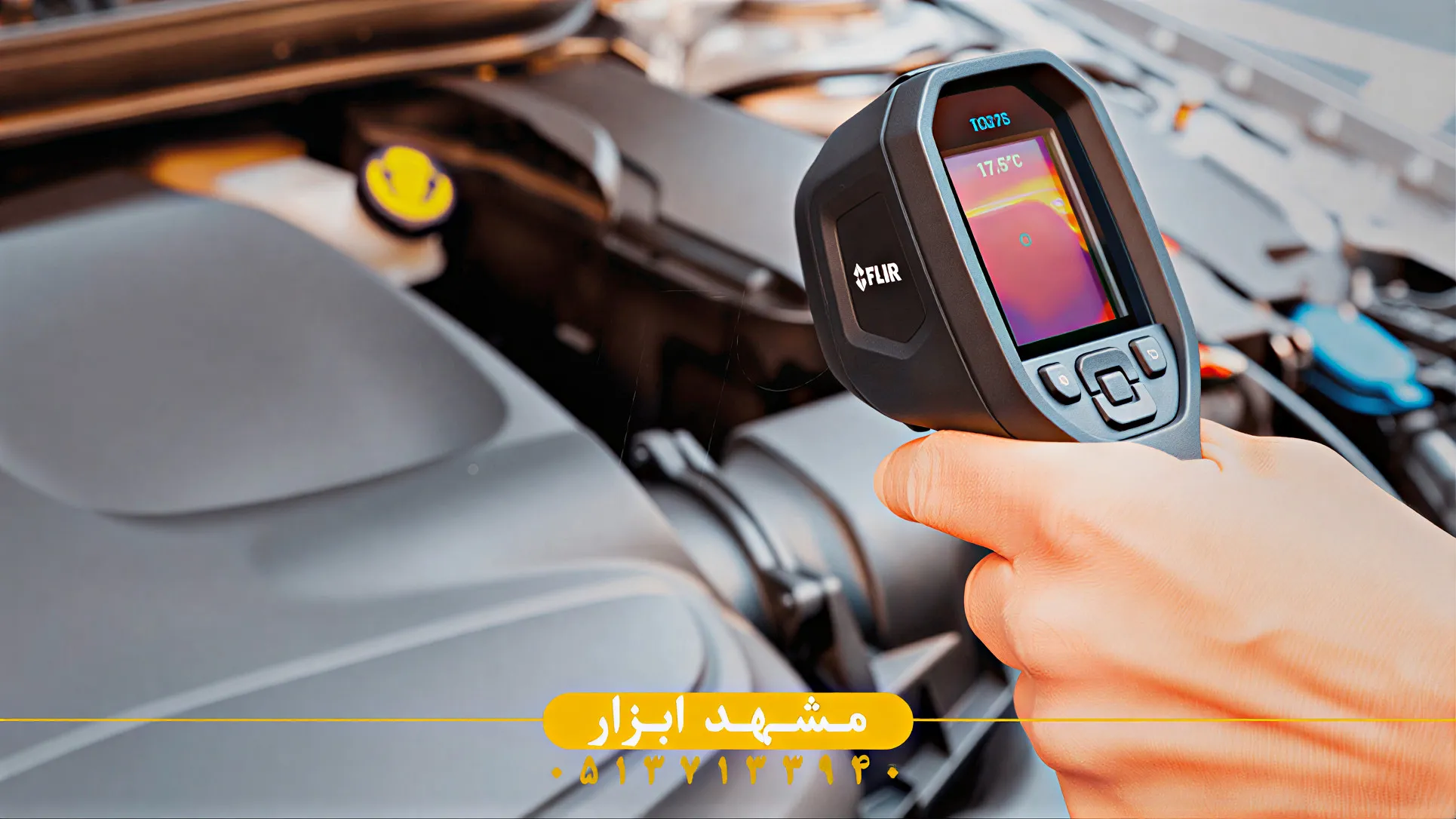

تکنولوژی اندازه‌گیری حرارتی پیشرفته و کاربردی

ترمومترهای تصویربرداری حرارتی، که در سال‌های اخیر به ابزاری کلیدی در حوزه نگهداری و عیب‌یابی پیشگیرانه تبدیل شده‌اند، توانایی ثبت و تحلیل دمای سطحی اجسام را با دقتی فراتر از ترمومترهای نقطه‌ای رایج فراهم می‌آورند. مدل FLIR TG275 به عنوان یک محصول کارآمد، در مرز بین ترمومترهای نقطه‌ای و دوربین‌های ترموگرافی پیشرفته قرار می‌گیرد و عملاً مفهوم “ترمومتر” را با قابلیت‌های بصری تصویربرداری حرارتی تلفیق می‌کند. این دستگاه با بهره‌گیری از سنسورهای میکروبُولومتر (Microbolometer) پیشرفته و در عین حال مقرون به صرفه، به متخصصان امکان می‌دهد تا توزیع دما را بر روی یک سطح وسیع به صورت یک نقشه‌ی رنگی (Thermal Map) مشاهده کنند. مزیت اصلی این دستگاه در مقایسه با ترمومترهای مادون قرمز سنتی، قابلیت مشاهده ناحیه‌ی مورد اندازه‌گیری است؛ بدین معنی که کاربر دقیقاً می‌داند اندازه‌گیری در کدام نقطه انجام شده و از پراکندگی حرارتی یا پدیده‌هایی مانند پُل‌های حرارتی ناخواسته آگاه می‌شود. توانایی TG275 در ارائه تصاویر حرارتی با رزولوشن 160*120 (در مدل‌های پیشرفته‌تر FLIR) یا رزولوشن‌های عملیاتی مؤثر در این سری، به تشخیص سریع ناهنجاری‌های دمایی کمک شایانی می‌کند. این ویژگی برای کاربردهای بازرسی الکتریکی، مکانیکی و ساختمانی که شناسایی نقاط داغ (Hot Spots) یا نشت‌های حرارتی در میان عوامل متعدد حیاتی است، بسیار ارزشمند است. از نظر فنی، این دستگاه از محدوده‌ی طیفی مادون قرمز طول موج بلند (LWIR) استفاده می‌کند که عمدتاً بین 7.5 تا 14 میکرومتر قرار دارد و برای اندازه‌گیری دمای اجسام در دمای محیط بسیار مناسب است. دقت اندازه‌گیری دمای سطحی این تجهیزات وابسته به عواملی چون ضریب صدور (Emissivity) سطح مورد نظر، فاصله‌ی اندازه‌گیری، دمای محیط و وجود منابع رطوبت یا گرد و غبار است که همگی باید برای حصول نتایج دقیق توسط کاربر در تنظیمات دستگاه لحاظ گردند. در شرایط عملیاتی سخت، مقاوم بودن بدنه‌ی دستگاه در برابر سقوط و نفوذ گرد و غبار و آب (مانند استاندارد حفاظتی IP54) تضمین‌کننده‌ی دوام و عملکرد مداوم آن در محیط‌های صنعتی چالش‌برانگیز است. اهمیت این مدل خاص از FLIR در سهولت کاربری آن برای متخصصانی است که نیاز به تصویربرداری حرارتی سریع، اما با جزئیات کافی برای تصمیم‌گیری‌های اولیه دارند. در واقع، این تجهیز یک سطح بالاتر از ترمومترهای لیزری ساده عمل می‌کند و به متخصصان امکان می‌دهد تا مشکلات پنهان را قبل از تبدیل شدن به نقص‌های فاجعه‌بار شناسایی کنند.

اهمیت تشخیص نقاط داغ صنعتی

تشخیص نقاط داغ صنعتی و ناهنجاری‌های حرارتی یک رکن اساسی در استراتژی‌های نگهداری و تعمیرات مبتنی بر وضعیت (Condition-Based Maintenance – CBM) محسوب می‌شود. این فرآیند نه تنها به جلوگیری از خرابی‌های ناگهانی و پرهزینه تجهیزات کمک می‌کند، بلکه به طور مستقیم بر روی افزایش بهره‌وری انرژی و کاهش خطرات ایمنی تأثیر می‌گذارد. در سیستم‌های الکتریکی، یک اتصال سست یا یک فاز نامتعادل می‌تواند منجر به افزایش مقاومت الکتریکی موضعی شود که این افزایش مقاومت، طبق قانون ژول (P = I2 R)، به تولید گرمای بیش از حد منجر می‌شود. این نقاط داغ، که غالباً با چشم غیر مسلح قابل رؤیت نیستند، با استفاده از ترمومترهای تصویربرداری حرارتی مانند FLIR TG275 به سرعت شناسایی می‌شوند. در محیط‌های مکانیکی، شناسایی دماهای بالا می‌تواند نشان‌دهنده‌ی مشکلاتی نظیر سایش بیش از حد یاتاقان‌ها، روغن‌کاری ناکافی، یا عدم هم‌ترازی محورها باشد. هرگونه افزایش دمای غیرعادی در این بخش‌ها، نشانه‌ای اولیه از افزایش اصطکاک و قریب‌الوقوع بودن خرابی قطعه است. در صنایع فرآیندی، کنترل دقیق دمای سطحی کوره‌ها، راکتورها، لوله‌کشی‌های حامل سیالات داغ و مخازن ذخیره‌سازی، برای تضمین کیفیت محصول و حفظ یکپارچگی فرآیند ضروری است. به عنوان مثال، در فرآیندهای شیمیایی، انحراف از دمای عملیاتی مجاز می‌تواند به واکنش‌های ناخواسته یا تخریب کاتالیزورها منجر شود. اینجاست که ابزاری مانند FLIR TG275 به عنوان یک ابزار بازرسی سریع و غیرمخرب، اهمیت خود را نشان می‌دهد. با استفاده از این تکنولوژی، می‌توان بازرسی‌های دوره‌ای را در حین کارکرد عادی تجهیزات انجام داد که این امر هزینه‌های توقف خط تولید (Downtime) را به حداقل می‌رساند. علاوه بر این، مستندسازی تصاویر حرارتی به همراه داده‌های دمایی، یک سابقه‌ی ارزشمند از وضعیت تجهیزات در طول زمان ایجاد می‌کند که برای تحلیل روندهای خرابی (Failure Trend Analysis) و تعیین فواصل بهینه‌ی نگهداری بسیار حیاتی است. این ابزار به مهندسان کمک می‌کند تا بر اساس داده‌های واقعی وضعیت، و نه صرفاً زمانبندی‌های ثابت، برای اقدامات اصلاحی برنامه‌ریزی کنند و بدین ترتیب، عمر مفید دارایی‌های صنعتی را به حداکثر برسانند. در حقیقت، توانایی دیدن “گرما” به جای حدس زدن محل آن، جهشی بزرگ در دقت و کارایی بازرسی‌ها به شمار می‌آید.

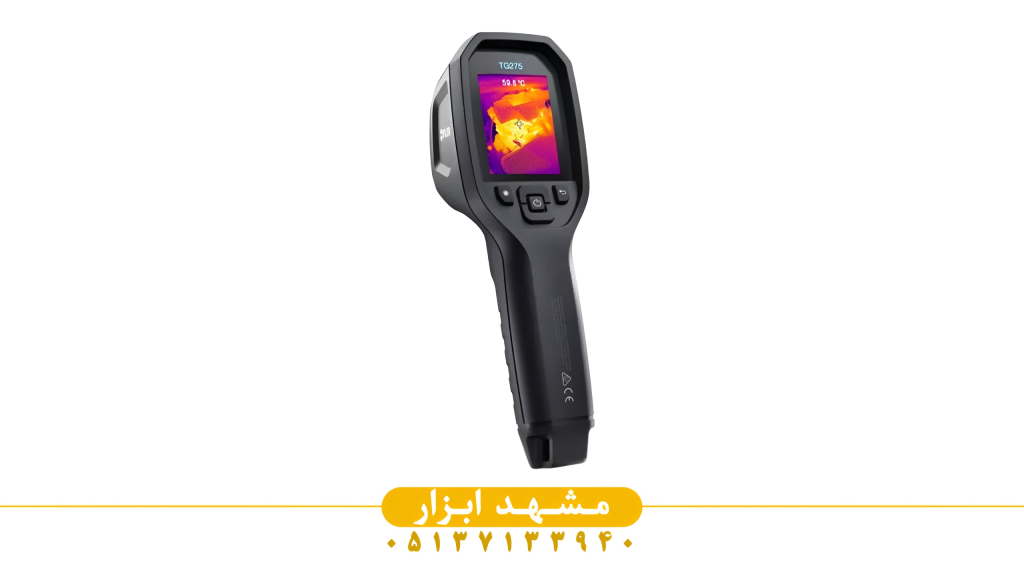

ترموویژن فلیر مدل FLIR TG275

مشخصات فنی دستگاه و مزایای عملیاتی

بررسی دقیق مشخصات فنی ترمومترهای تصویربرداری حرارتی مانند FLIR TG275 برای درک قابلیت‌های واقعی و انتخاب کاربرد مناسب آن‌ها ضروری است. در وهله اول، محدوده‌ی اندازه‌گیری دما اهمیت می‌یابد؛ TG275 معمولاً قادر است دماها را در دامنه‌ای وسیع، از منفی ۲۵ درجه سانتی‌گراد تا حداکثر ۵۵۰ درجه سانتی‌گراد، با دقت مناسبی پوشش دهد. این دامنه‌ی گسترده آن را برای کاربردهای متنوعی از سردخانه‌ها و سیستم‌های تهویه مطبوع (HVAC) گرفته تا بازرسی کوره‌های صنعتی و تجهیزات الکتریکی ولتاژ بالا مناسب می‌سازد. دومین مؤلفه‌ی حیاتی، حساسیت حرارتی (Thermal Sensitivity) یا نویز معادل اختلاف دما (NETD) است که تعیین‌کننده‌ی کوچک‌ترین اختلاف دمایی است که دستگاه می‌تواند تشخیص دهد. برای TG275، این مقدار اغلب در حدود کمتر از ۷۰ میلی‌کلوین (mK) در دمای ۳۰ درجه سانتی‌گراد است که نشان‌دهنده توانایی دستگاه در تشخیص جزئیات ظریف حرارتی است. این پارامتر در یافتن عیوب کوچک مانند ترک‌های میکرو یا نشت‌های جزئی هوا بسیار کلیدی است. سوم، رزولوشن سنسور و ترکیب تصویر بصری است. اگرچه رزولوشن حرارتی این دستگاه‌ها ممکن است در مقایسه با مدل‌های پیشرفته‌تر پایین‌تر باشد، اما TG275 از تکنولوژی MSX® (Multi-Spectral Dynamic Imaging) FLIR بهره می‌برد. MSX، جزئیات تصویر مرئی (Vusual Image) گرفته شده توسط دوربین دیجیتال داخلی را به صورت همزمان بر روی تصویر حرارتی حک می‌کند. این تلفیق باعث می‌شود لبه‌ها و جزئیات بصری مهم مانند برچسب‌ها، سیم‌ها و تجهیزات محیطی، با وضوح بسیار بالا بر روی نقشه‌ی حرارتی نمایش داده شوند. این قابلیت، فرآیند شناسایی دقیق محل عیب را به طور چشمگیری ساده و سریع می‌کند. چهارم، نسبت فاصله‌ی دید به نقطه‌ی اندازه‌گیری (Distance-to-Spot Ratio – D:S) در ترمومترهای نقطه‌ای، که برای این دستگاه به صورت یک میدان دید (Field of View – FOV) مشخص می‌شود، برای تعیین ناحیه‌ای که دستگاه در یک فاصله‌ی معین پوشش می‌دهد، ضروری است. TG275 با یک میدان دید مناسب، امکان بازرسی از فاصله‌ی ایمن را فراهم می‌کند. برای مثال، برای FLIR TG275، دقت اندازه‌گیری دما: ۰.۲ سانتی گراد است. ترموویژن فلیر مدل FLIR TG275 یک مثال بارز از ابزاری است که با ترکیب قابلیت‌های یک ترمومتر دقیق و یک دوربین حرارتی ابتدایی، نیازهای بازرسی اولیه و عیب‌یابی را به شکلی کارآمد برطرف می‌سازد.

ضریب صدور حرارتی و اهمیت تنظیم آن

ضریب صدور یا تشعشع حرارتی (ε- Emissivity) یکی از مهم‌ترین و در عین حال چالش‌برانگیزترین مفاهیم در اندازه‌گیری دمای غیرتماسی با استفاده از تجهیزات مادون قرمز است. این ضریب، که مقداری بین صفر تا یک دارد، نشان‌دهنده‌ی کارایی یک سطح در انتشار انرژی حرارتی به صورت تشعشع است. یک جسم با ضریب صدور یک (جسم سیاه فرضی)، تمام انرژی حرارتی خود را تشعشع می‌کند، در حالی که سطوح بازتابنده (مانند فلزات صیقلی) دارای ضریب صدور بسیار پایینی هستند. در عمل، تمام اجسام واقعی دارای ضریب صدوری کمتر از یک هستند. عدم تنظیم صحیح این پارامتر در ترمومترهای حرارتی منجر به خطای جدی در قرائت دما می‌شود، زیرا دستگاه دمای شیء را بر اساس تشعشعات دریافتی و ضریب صدور تنظیم‌شده محاسبه می‌کند. اگر ضریب صدور شیء مورد اندازه‌گیری پایین باشد (مانند یک لوله‌ی مسی صیقلی) و کاربر ضریب را بالا تنظیم کند، دستگاه دمای واقعی را کمتر از مقدار واقعی نشان می‌دهد. برعکس، اگر ضریب صدور واقعی شیء بالا باشد (مانند یک سطح رنگ شده‌ی مات) و کاربر ضریب را پایین تنظیم کند، دستگاه دمای بالاتری را نمایش می‌دهد که ناشی از بازتابش (Reflectivity) گرمای محیط اطراف بر روی سطح شیء است. ترمومترهای پیشرفته مانند FLIR TG275 امکان تنظیم دستی ضریب صدور را فراهم می‌آورند و همچنین ممکن است دارای جداولی از مقادیر رایج برای مواد مختلف باشند. برای افزایش دقت، در برخی موارد عملیاتی، متخصصان توصیه می‌کنند بخشی از سطح بازرسی با رنگ مات یا نوار عایق سیاه پوشانده شود تا ضریب صدور آن بخش به مقادیر بالا و نزدیک به ۰.۹۵ برسد و اندازه‌گیری دقیق‌تری انجام پذیرد. در پروژه‌های صنعتی، به خصوص هنگام اندازه‌گیری دمای تجهیزات فلزی با سطوح مختلف اکسیداسیون یا پرداخت، توجه به این ضریب، مرز بین یک بازرسی دقیق و یک گزارش اشتباه را مشخص می‌کند. بنابراین، آموزش پرسنل فنی در مورد اصول فیزیکی تشعشع مادون قرمز و نحوه‌ی صحیح تنظیم ضریب صدور، به اندازه‌ی خود ابزار حائز اهمیت است و باید در برنامه آموزشی هر سازمان صنعتی گنجانده شود.

بررسی کاربردهای عملیاتی متنوع در صنایع

تنوع کاربردهای عملیاتی ترمومترهای تصویربرداری حرارتی مدل TG275 در صنایع مختلف، نشان‌دهنده‌ی انعطاف‌پذیری و ارزش افزوده بالای این تجهیزات است. در بخش تأسیسات الکتریکی، این دستگاه‌ها برای بازرسی تابلوهای برق، سوئیچ‌گیرها، ترانسفورماتورها و اتصالات کابل‌ها به کار می‌روند. یک نقطه‌ی داغ در یک اتصال، نشانه‌ی واضحی از مقاومت بالا و احتمال خرابی، آتش‌سوزی یا اتلاف انرژی است. متخصصان CBM می‌توانند در حین بارگذاری کامل تجهیزات (بدون نیاز به توقف)، این نقاط را شناسایی کرده و اقدامات اصلاحی را پیش از وقوع مشکل برنامه‌ریزی کنند. در صنایع مکانیکی، از TG275 برای نظارت بر وضعیت یاتاقان‌ها، گیربکس‌ها و موتورها استفاده می‌شود. یک دمای غیرعادی در محفظه‌ی یاتاقان یا دنده‌ی یک گیربکس، می‌تواند اولین نشانه‌ی اصطکاک بالا ناشی از کمبود روانکاری، آلودگی روانکار، یا عدم هم‌راستایی باشد. تشخیص زودهنگام این ناهنجاری‌ها، از تخریب کامل ماشین‌آلات و توقفات ناخواسته جلوگیری می‌کند. در صنعت ساختمان و بهینه‌سازی انرژی، این ابزار برای شناسایی نشت‌های حرارتی، تشخیص نواقص عایق‌بندی دیوارها، سقف‌ها و پنجره‌ها، و همچنین یافتن منابع نشت هوا در سیستم‌های HVAC استفاده می‌شود. شناسایی “پُل‌های حرارتی” که در آن‌ها گرما به سرعت از داخل به بیرون یا بالعکس منتقل می‌شود، امکان بهینه‌سازی مصرف انرژی را فراهم می‌آورد. همچنین، در بخش‌هایی مانند خطوط لوله و مخازن، ترموگرافی می‌تواند برای تعیین سطح سیال درون مخازن سربسته (بدون نیاز به گیج‌های سطح خارجی) یا کشف انسدادهای جزئی در لوله‌های فرآیندی به کار رود. قابلیت تصویربرداری حرارتی این ابزار، به مهندسین فرآیند کمک می‌کند تا توزیع دما در کوره یا دیگ بخار را بررسی کرده و از یکنواختی فرآیند اطمینان حاصل نمایند. به طور خلاصه، در هر محیطی که تغییرات دمایی می‌تواند شاخصی از عملکرد نامناسب، کاهش ایمنی یا ناکارآمدی باشد، استفاده از تجهیزاتی نظیر FLIR TG275 یک ضرورت به شمار می‌آید.

معیارهای استاندارد صنعتی برای ارزیابی وضعیت

استفاده‌ی مؤثر از ترمومترهای تصویربرداری حرارتی در محیط صنعتی، مستلزم پیروی از معیارهای استاندارد و روش‌های پذیرفته‌شده در سطح جهانی است. انجمن‌های فنی نظیر انجمن تست‌های غیرمخرب آمریکا (ASNT) و استاندارد‌های ISO، راهنماهایی را برای بازرسی‌های ترموگرافی و تفسیر نتایج ارائه داده‌اند. یکی از مهم‌ترین این معیارها، مفهوم “Delta T” یا اختلاف دما است. در بازرسی‌های الکتریکی، اختلاف دمای یک اتصال نسبت به یک اتصال مشابه سالم در همان مدار (یا نسبت به دمای محیط)، به عنوان یک شاخص کلیدی برای ارزیابی وضعیت عمل می‌کند. به طور معمول، یک اختلاف دمای ۳ تا ۵ درجه سانتی‌گراد بالاتر از دمای مرجع یا دمای یک اتصال مشابه، به عنوان یک هشدار اولیه تلقی می‌شود که نیازمند نظارت بیشتر است. اختلاف دمای بیش از ۱۵ درجه سانتی‌گراد، اغلب نشان‌دهنده‌ی یک وضعیت بحرانی است که نیاز به اقدام اصلاحی فوری (مانند توقف اضطراری برای تعمیر) دارد. این معیارها ممکن است بر اساس ولتاژ سیستم و نوع تجهیزات متفاوت باشند، اما مبنای اصلی تحلیل یکسان است. در بازرسی‌های مکانیکی، از همین مفهوم برای مقایسه‌ی دمای یاتاقان‌های همسان یا مقایسه‌ی دمای یاتاقان با دمای بدنه‌ی موتور استفاده می‌شود. دمای عملیاتی مجاز (Maximum Allowable Operating Temperature – MAOT) که توسط سازنده‌ی تجهیزات تعیین می‌شود، یک حد مطلق است که هرگز نباید از آن تجاوز شود. علاوه بر این، مفهوم “تحلیل روند” یا “Trend Analysis” اهمیت ویژه‌ای دارد. حتی اگر یک نقطه داغ دمای بسیار بالایی نداشته باشد، افزایش مداوم و سریع دمای آن در بازرسی‌های دوره‌ای، نشان‌دهنده‌ی یک روند خرابی فعال است. مستندسازی دقیق داده‌های حرارتی و مقایسه‌ی آن‌ها با داده‌های تاریخی، این تحلیل روند را امکان‌پذیر می‌سازد. از نظر استانداردهای ایمنی، انجام بازرسی‌های حرارتی باید با رعایت فواصل ایمنی استاندارد (Standoff Distance) و در صورت لزوم، با استفاده از تجهیزات حفاظت فردی (PPE) مناسب برای قوس الکتریکی انجام پذیرد. در نهایت، رعایت استانداردهای کیفیت تصویربرداری، مانند فوکوس و تنظیم صحیح ضریب صدور، تضمین‌کننده‌ی اعتبار داده‌های جمع‌آوری شده توسط دستگاه‌هایی چون TG275 است.

تکنیک تصویربرداری چندطیفی و مزیت MSX®

تکنیک تصویربرداری چندطیفی (Multi-Spectral Imaging) در ترموگرافی، به روشی اطلاق می‌شود که در آن داده‌ها از دو یا چند محدوده‌ی طیفی مختلف (در اینجا، مادون قرمز حرارتی و طیف مرئی) ترکیب شده و یک تصویر واحد با وضوح بالاتر تولید می‌شود. فناوری MSX® (Multi-Spectral Dynamic Imaging) که توسط FLIR توسعه داده شده، یک نوآوری کلیدی در ارتقاء کارایی ترمومترهای تصویری مانند FLIR TG275 است. بدون این تکنولوژی، تصاویر حرارتی خالص (Pure Thermal) دارای وضوح نسبتاً پایینی هستند و اغلب تعیین دقیق محل یک ناهنجاری دمایی در میان اجزای پیچیده‌ی یک تابلو برق یا مدار چاپی دشوار خواهد بود، چرا که تصویر حرارتی جزئیات بصری محیط اطراف را ندارد. فناوری MSX® این مشکل را با استفاده از یک دوربین دیجیتال داخلی حل می‌کند. این دوربین به صورت همزمان با سنسور حرارتی، یک تصویر مرئی می‌گیرد. سپس، نرم‌افزار داخلی دستگاه، لبه‌ها، خطوط و دیگر جزئیات با کنتراست بالا از تصویر مرئی را استخراج کرده و آن‌ها را به صورت گرافیکی بر روی تصویر حرارتی overlay (همپوشانی) می‌کند. نتیجه، یک تصویر حرارتی است که نه تنها دما را نشان می‌دهد، بلکه با جزئیات واضح و دقیق بصری (مانند شکل پیچ‌ها، لبه‌ی اتصالات، یا شماره‌گذاری کابل‌ها) همراه است. این تلفیق، مزایای عملیاتی متعددی دارد: اول، شناسایی محل دقیق عیب را به میزان چشمگیری تسهیل می‌کند و نیاز به جابجایی بین تصویر حرارتی و یک عکس مرئی جداگانه را از بین می‌برد. دوم، مستندسازی و گزارش‌دهی را کارآمدتر می‌سازد، زیرا هر کسی که گزارش را مشاهده می‌کند، می‌تواند فوراً بفهمد که ناهنجاری در کجای تجهیزات قرار دارد. سوم، در محیط‌های بازرسی که جزئیات بصری برای تشخیص حیاتی هستند، مانند شناسایی یک عیب در میان چندین اتصال مشابه، MSX® از خطاهای احتمالی جلوگیری می‌کند. این قابلیت، به طور خاص برای کاربرانی که به تازگی شروع به کار با ترموگرافی کرده‌اند یا از تجهیزات سطح میانی مانند TG275 استفاده می‌کنند، ارزش فوق‌العاده‌ای دارد، چرا که وضوح و کارایی یک دوربین حرارتی گران‌تر را با هزینه‌ای بهینه‌تر فراهم می‌آورد.

تحلیل داده‌ها و فرآیند گزارش‌دهی فنی

پس از جمع‌آوری داده‌های حرارتی توسط ابزارهایی مانند FLIR TG275، مرحله‌ی حیاتی تحلیل و گزارش‌دهی فنی آغاز می‌شود که در آن، داده‌های خام به اطلاعات عملیاتی تبدیل می‌گردند. یک گزارش ترموگرافی استاندارد، باید حاوی اطلاعات جامعی باشد تا تصمیم‌گیرندگان فنی بتوانند بر اساس آن، اقدامات اصلاحی مناسب را برنامه‌ریزی کنند. عناصر اصلی یک گزارش حرفه‌ای شامل موارد زیر است: اطلاعات تجهیزات مورد بازرسی (شامل نام، مکان، شماره سریال و بار عملیاتی در زمان بازرسی)، شرایط محیطی (مانند دمای محیط و سرعت باد)، تصویر مرئی و تصویر حرارتی MSX® از ناهنجاری، حداکثر و حداقل دمای ثبت شده در ناحیه عیب، اختلاف دمای (Delta T) محاسبه شده نسبت به مرجع یا نقطه سالم، و مهم‌تر از همه، توصیه‌ی فنی کارشناس. توصیه‌ی فنی باید واضح، مختصر و عملیاتی باشد، به گونه‌ای که نوع اقدام مورد نیاز (مانند نظارت بیشتر، تعمیر در اولین فرصت یا تعمیر اضطراری) و دلیل فنی آن را مشخص کند. نرم‌افزارهای گزارش‌دهی FLIR (مانند FLIR Tools) این فرآیند را تسهیل می‌کنند و به کارشناسان این امکان را می‌دهند تا به راحتی تصاویر را مدیریت کرده، تحلیل‌ها را انجام داده و گزارش‌های سازگار با استانداردهای صنعتی تولید کنند. علاوه بر این، قابلیت‌های داخلی TG275 برای ذخیره‌ی تصاویر (شامل تصاویر حرارتی و مرئی به صورت همزمان) و امکان انتقال داده‌ها از طریق حافظه‌ی جانبی یا اتصال USB، نقش مهمی در مستندسازی دقیق ایفا می‌کند. در تحلیل داده‌ها، توجه به پدیده‌ی بازتاب حرارتی (Reflected Heat) بسیار مهم است. سطوح بازتابنده می‌توانند گرمای منابع خارجی (مانند گرمای خورشید، یک بخاری یا حتی حرارت بدن خود کارشناس) را منعکس کنند و منجر به قرائت دمای کاذب شوند. یک کارشناس با تجربه باید این اثرات را در تحلیل خود تشخیص داده و آن‌ها را در گزارش خود لحاظ کند. در نهایت، گزارش‌دهی باید تأکید کند که ترموگرافی یک ابزار غربالگری است و گاهی اوقات برای تأیید نهایی، به تست‌های دیگری مانند تست‌های الکتریکی (مثلاً تست مقاومت یا تحلیل کیفیت توان) نیاز خواهد بود. هدف نهایی، ایجاد یک سابقه مستند از وضعیت تجهیزات برای استراتژی‌های بلندمدت نگهداری است.

دقت اندازه‌گیری و عوامل تأثیرگذار محیطی

دقت اندازه‌گیری دما توسط ترمومترهای تصویربرداری حرارتی، یک ویژگی پیچیده است که تحت تأثیر عوامل متعددی قرار دارد. هرچند سازندگان، دقت اسمی دستگاه (مثلاً ±1.5∘C\pm 1.5^\circ \text{C} یا 1.5% از قرائت) را در شرایط آزمایشگاهی و ایده‌آل اعلام می‌کنند، اما در محیط‌های عملیاتی، این دقت می‌تواند دستخوش تغییرات مهمی شود. مهم‌ترین عامل مؤثر محیطی، جذب و پراکندگی تشعشعات حرارتی توسط محیط میان شیء و سنسور است. در فواصل کوتاهی که FLIR TG275 معمولاً استفاده می‌شود، این اثر کمتر از فواصل زیاد است، اما در محیط‌های بسیار مرطوب، غبارآلود یا دارای دود، مولکول‌های بخار آب و ذرات معلق می‌توانند بخش قابل توجهی از تشعشعات مادون قرمز را جذب یا پراکنده کنند. این جذب باعث می‌شود که سنسور، انرژی کمتری از شیء دریافت کند و در نتیجه، دمای شیء کمتر از مقدار واقعی اندازه‌گیری شود. تصحیح برای این عوامل جوی (Atmospheric Correction) در مدل‌های پیشرفته‌تر به صورت خودکار انجام می‌شود، اما در مدل‌هایی مانند TG275، کارشناس باید از این تأثیرات آگاه باشد و در صورت امکان، اندازه‌گیری‌ها را در شرایط محیطی پایدارتر یا از فاصله‌ی کوتاه‌تر انجام دهد. عامل مهم دیگر، دمای محیط اطراف دستگاه است. تغییرات شدید دمای محیط می‌تواند بر روی عملکرد داخلی سنسور و مدارهای کالیبراسیون تأثیر بگذارد، به همین دلیل، استانداردها اغلب توصیه‌ی می‌کنند که دستگاه برای مدتی قبل از استفاده در محیط عملیاتی، با دمای محیط سازگار (Soak) شود. بازتابندگی (Reflectivity) سطوح اطراف شیء مورد اندازه‌گیری نیز می‌تواند دقت را تحت تأثیر قرار دهد؛ حتی اگر ضریب صدور شیء به درستی تنظیم شده باشد، اگر محیط اطراف بسیار داغ یا بسیار سرد باشد، بازتاب این منابع بر روی سطح شیء می‌تواند قرائت را منحرف کند. برای کاهش این خطا، کارشناسان باید موقعیت خود را نسبت به شیء تغییر دهند تا مطمئن شوند که منابع بازتاب ناخواسته از میدان دید اندازه‌گیری حذف شده‌اند. آموزش جامع در مورد فیزیک حرارت و تأثیرات محیطی برای پرسنل استفاده‌کننده از این تجهیزات، یک پیش‌نیاز اساسی برای اطمینان از نتایج دقیق و قابل اتکا است.

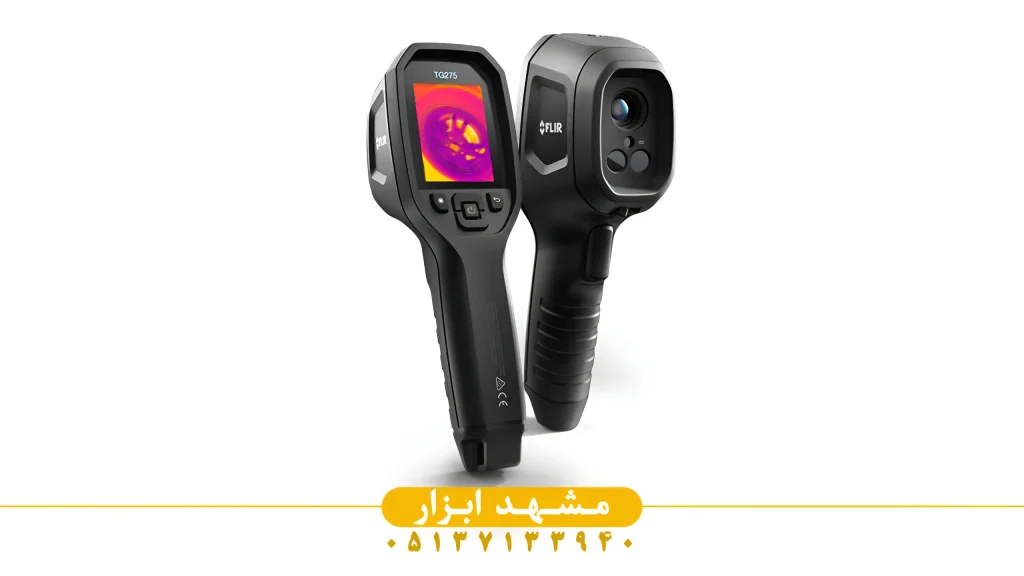

ترموویژن فلیر مدل FLIR TG275

مقایسه با ترمومترهای نقطه‌ای مادون قرمز

تمایز بین ترمومترهای نقطه‌ای مادون قرمز سنتی و ترمومترهای تصویربرداری حرارتی مانند FLIR TG275، در توانایی بصری‌سازی (Visualization) و درک بافتی (Contextual Understanding) است. ترمومترهای نقطه‌ای، که اغلب به عنوان ترمومتر لیزری شناخته می‌شوند، تنها یک قرائت عددی از دمای متوسط در یک نقطه‌ی کوچک (که توسط لیزر راهنما مشخص می‌شود) ارائه می‌دهند. این نوع اندازه‌گیری، به دلیل نسبت فاصله‌ی دید به نقطه‌ی اندازه‌گیری (D:S) و اندازه‌ی نقطه‌ی اندازه‌گیری، در بسیاری از مواقع می‌تواند گمراه‌کننده باشد. به عنوان مثال، اگر کارشناس هدف‌گیری را با اندکی خطا انجام دهد، ممکن است دمای بالاترین نقطه (Hot Spot) واقعی را از دست بدهد، یا در یک ناحیه‌ی دارای شیب حرارتی، یک دمای متوسط ثبت کند که نشان‌دهنده‌ی وضعیت بحرانی نیست. در مقابل، FLIR TG275 با بهره‌گیری از سنسور آرایه‌ای، یک تصویر دو بعدی از توزیع دما ارائه می‌دهد. این ویژگی به کاربر اجازه می‌دهد که نه تنها دمای بالاترین نقطه را مشاهده و اندازه‌گیری کند، بلکه ببیند که ناهنجاری حرارتی به چه میزان گسترده است و چه شکل و الگویی دارد. الگوی حرارتی (Thermal Signature) خود می‌تواند اطلاعات مهمی در مورد نوع عیب ارائه دهد؛ به عنوان مثال، الگوی حرارتی یک اتصال سست در یک فیوز می‌تواند با الگوی حرارتی یک بارگذاری نامتعادل در یک موتور کاملاً متفاوت باشد. اگرچه ترمومترهای نقطه‌ای ممکن است از نظر دقت دمایی در یک نقطه‌ی به خوبی تعریف شده بسیار بالا باشند، اما بزرگترین نقطه ضعف آن‌ها، عدم ارائه بافت بصری برای تأیید اندازه‌گیری است. در بازرسی‌های صنعتی، سرعت و اطمینان از اینکه “نقطه مناسب” اندازه‌گیری شده، حیاتی است و اینجاست که TG275 با ترکیب تصویربرداری حرارتی و MSX® برتری خود را ثابت می‌کند. در نهایت، ترمومترهای نقطه‌ای همچنان برای اندازه‌گیری‌های سریع و تأیید نقطه خاصی که قبلاً با تصویربرداری حرارتی شناسایی شده، مفید هستند، اما برای بازرسی‌های جامع و شناسایی اولیه ناهنجاری، ترمومترهای تصویربرداری حرارتی ابزارهای کارآمدتری به شمار می‌روند.

نقش ترمومترها در پیشگیری از حوادث ایمنی

استفاده از ترمومترهای تصویربرداری حرارتی مانند FLIR TG275 نقش بسزایی در ارتقاء ایمنی عملیاتی و پیشگیری از حوادث ناگوار در محیط‌های صنعتی دارد. بسیاری از حوادث صنعتی، به ویژه آتش‌سوزی‌های الکتریکی و مکانیکی، ریشه‌ی خود را در افزایش دماهای کنترل نشده دارند که در مراحل اولیه به صورت نقاط داغ موضعی قابل تشخیص هستند. در سیستم‌های الکتریکی، یک اتصال سست که به آرامی گرم می‌شود، قبل از رسیدن به دمای اشتعال کابل یا عایق‌بندی، می‌تواند توسط TG275 شناسایی شود. این ابزار به پرسنل اجازه می‌دهد تا بدون نیاز به تماس فیزیکی و باز کردن تابلوهای برق (که خطر قوس الکتریکی را به همراه دارد)، وضعیت حرارتی تجهیزات را از فاصله‌ی ایمن بررسی کنند. این روش بازرسی غیرتهاجمی و از راه دور، خطر مواجهه‌ی پرسنل با ولتاژهای بالا و انرژی قوس را به طور قابل ملاحظه‌ای کاهش می‌دهد. در بازرسی سیستم‌های بخار و سیالات داغ، اندازه‌گیری دمای سطحی لوله‌کشی‌ها، شیرها و عایق‌ها با استفاده از این ترمومترها، امکان تشخیص نشت‌های داخلی، فرسایش عایق‌بندی یا نواقص تجهیزات را فراهم می‌آورد که می‌تواند منجر به تماس پرسنل با سطوح بسیار داغ و سوختگی جدی شود. علاوه بر این، در محیط‌هایی با مواد قابل اشتعال یا انفجاری، هرگونه منبع اشتعال بالقوه (مانند یک سطح داغ بیش از حد مجاز) باید شناسایی و کنترل شود. ترموگرافی در این موارد، یک ابزار نظارتی حیاتی است که در آن، جلوگیری از رسیدن دما به حداقل دمای خوداشتعالی (Auto-Ignition Temperature) مواد موجود در محیط، یک اولویت ایمنی مطلق است. به طور خلاصه، ادغام بازرسی‌های حرارتی منظم به عنوان بخشی از پروتکل‌های نگهداری پیشگیرانه، یک لایه‌ی دفاعی فعال در برابر حوادث بزرگ ایجاد می‌کند. این ابزار، از طریق تبدیل گرمای نامرئی به یک هشدار بصری، به متخصصان قدرت می‌دهد تا قبل از وقوع فاجعه، وضعیت خطر را تصحیح کنند و این، ارزش غیرقابل جایگزینی در حفظ جان پرسنل و دارایی‌های سازمان دارد.

چالش‌ها و محدودیت‌های اندازه‌گیری در عمل

با وجود مزایای فراوان، استفاده‌ی مؤثر از ترمومترهای تصویربرداری حرارتی مانند FLIR TG275 با چالش‌ها و محدودیت‌هایی نیز همراه است که کارشناس فنی باید از آن‌ها آگاه باشد. یکی از عمده‌ترین محدودیت‌ها، ناتوانی در اندازه‌گیری دقیق دمای زیرسطحی است. تجهیزات مادون قرمز، تنها دمای سطحی (Skin Temperature) را اندازه‌گیری می‌کنند. بنابراین، اگر یک عیب در عمق یک جسم قرار داشته باشد (مانند یک سایش داخلی در یک شفت)، ممکن است گرما به اندازه کافی به سطح نرسد تا تغییر دمای قابل توجهی ایجاد کند، یا ممکن است عایق‌بندی خارجی مانع از رسیدن این گرما به سنسور شود. چالش دوم، همانطور که قبلاً اشاره شد، ماهیت بازتابنده بودن بسیاری از سطوح صنعتی است. سطوح فلزی صیقلی، به ویژه در شرایط بازرسی در داخل ساختمان، می‌توانند تصاویر حرارتی نامناسبی تولید کنند که غالباً دمای منابع خارجی بازتاب‌شده را نشان می‌دهند تا دمای واقعی شیء. برای غلبه بر این چالش، باید زاویه‌ی دید را به گونه‌ای انتخاب کرد که از بازتاب مستقیم منابع داغ خودداری شود. محدودیت سوم، تفاوت در میدان دید (FOV) و رزولوشن سنسور است. هرچند TG275 برای کاربردهای عمومی کافی است، اما برای بازرسی اهداف بسیار کوچک یا اندازه‌گیری از فواصل بسیار دور (مانند بازرسی خطوط انتقال قدرت در ارتفاع)، ممکن است رزولوشن و جزئیات مورد نیاز را فراهم نکند. در چنین مواردی، نیاز به دوربین‌های حرارتی با رزولوشن بالاتر و قابلیت‌های لنز متنوع‌تر خواهد بود. چالش چهارم، تأثیر باد و رطوبت بر خنک‌سازی سطحی (Convective Cooling) است. حتی یک باد ملایم می‌تواند سطح یک شیء داغ را به شدت خنک کند و دمای سطحی اندازه‌گیری شده را پایین‌تر از دمای هسته‌ی واقعی آن نشان دهد. کارشناس باید از انجام بازرسی در معرض جریان هوای شدید خودداری کند یا این اثر را در تحلیل خود لحاظ نماید. آگاهی و درک عمیق این محدودیت‌ها برای هر کارشناس فنی که از این ابزار استفاده می‌کند، برای ارائه یک تحلیل صادقانه و قابل اتکا، کاملاً ضروری است.

اهمیت کالیبراسیون و نگهداری دستگاه

کالیبراسیون و نگهداری دوره‌ای ترمومترهای تصویربرداری حرارتی، مانند FLIR TG275، برای تضمین دقت و قابلیت اطمینان اندازه‌گیری در طول عمر مفید دستگاه حیاتی است. ترمومترهای مادون قرمز، مانند سایر تجهیزات اندازه‌گیری دقیق، ممکن است با گذشت زمان، به دلیل عوامل محیطی (مانانند شوک، ارتعاش، و تغییرات دمایی) و یا تغییرات داخلی سنسورها، دچار رانش (Drift) در دقت اندازه‌گیری شوند. فرآیند کالیبراسیون شامل مقایسه‌ی قرائت‌های دستگاه با یک منبع حرارتی استاندارد مرجع (Blackbody Source) در دماهای مختلف و تنظیم مجدد پارامترهای داخلی دستگاه در صورت لزوم است. توصیه می‌شود این فرآیند به صورت سالیانه یا بر اساس دستورالعمل سازنده (معمولاً ۱۲ تا ۲۴ ماه یکبار) و توسط آزمایشگاه‌های کالیبراسیون معتبر و دارای گواهینامه‌ی ISO 17025 انجام شود. نگهداری صحیح دستگاه نیز به همان اندازه اهمیت دارد. این شامل تمیز نگه داشتن لنز دستگاه است. لنزهای ترموگرافی، اغلب از مواد حساس مانند ژرمانیوم ساخته شده‌اند و کثیف شدن یا خراشیده شدن سطح لنز می‌تواند باعث پراکندگی تشعشعات و کاهش کیفیت و دقت تصویر شود. تمیز کردن لنز باید با دقت و طبق دستورالعمل‌های سازنده انجام گیرد تا از آسیب به آن جلوگیری شود. علاوه بر این، نگهداری از باتری دستگاه و شارژ منظم آن، به ویژه در شرایطی که دستگاه برای مدت طولانی استفاده نمی‌شود، برای حفظ آمادگی عملیاتی آن ضروری است. استفاده از قاب‌های محافظ و جعبه‌های مقاوم در هنگام حمل و نقل نیز از دستگاه در برابر شوک‌های فیزیکی محافظت می‌کند. نادیده گرفتن کالیبراسیون دوره‌ای، می‌تواند منجر به انحرافات کوچک و تجمعی در اندازه‌گیری‌ها شود که در طول زمان، باعث از دست رفتن نقاط داغ مهم یا گزارش‌های اشتباه می‌گردد. برای حفظ اعتبار گزارش‌های بازرسی و اطمینان از انطباق با استانداردهای کیفیت، وجود یک برنامه‌ی مدون برای کالیبراسیون و نگهداری پیشگیرانه برای تجهیزاتی نظیر ترموویژن فلیر مدل FLIR TG275 یک الزام غیرقابل چشم‌پوشی است.

آینده ترموگرافی و هوشمندسازی فرآیندها

آینده‌ی ترموگرافی صنعتی به سمت هوشمندسازی، افزایش رزولوشن و ادغام عمیق‌تر با سیستم‌های مدیریت دارایی (Asset Management Systems) و اینترنت اشیاء صنعتی (IIoT) در حرکت است. انتظار می‌رود که نسل‌های بعدی ترمومترهای تصویربرداری مانند FLIR TG275 از نظر وضوح تصویر حرارتی و حساسیت، پیشرفت‌های قابل توجهی داشته باشند، در حالی که قیمت آن‌ها همچنان در محدوده‌ی مقرون به صرفه‌ای باقی می‌ماند. این پیشرفت‌ها، شناسایی عیوب کوچک‌تر و انجام بازرسی از فواصل ایمن‌تر را امکان‌پذیر خواهد ساخت. یک روند مهم، ادغام کامل با قابلیت‌های بی‌سیم (Wireless Connectivity) است. دستگاه‌ها به طور فزاینده‌ای قادر خواهند بود تا تصاویر حرارتی و داده‌های دمایی را به صورت آنی به پلتفرم‌های ابری یا سیستم‌های CMMS (Computerized Maintenance Management Systems) ارسال کنند. این امر امکان تحلیل داده‌ها در زمان واقعی (Real-Time Analysis) و صدور دستورات کار (Work Orders) خودکار را بر اساس تشخیص ناهنجاری‌های دمایی فراهم می‌کند. همچنین، استفاده از هوش مصنوعی (AI) و یادگیری ماشین (Machine Learning) در تحلیل الگوهای حرارتی، در حال تبدیل شدن به یک واقعیت است. الگوریتم‌های هوش مصنوعی می‌توانند تصاویر حرارتی را تجزیه و تحلیل کرده و به طور خودکار، الگوهای حرارتی ناهنجار یا مرتبط با انواع خاصی از خرابی‌ها (مانند یک اتصال سست در برابر یک بارگذاری نامتعادل) را با دقت بالاتری نسبت به چشم انسان تشخیص دهند. این قابلیت، به ویژه برای کاربران با تجربه کمتر، یا در بازرسی حجم بالایی از تجهیزات، بسیار ارزشمند خواهد بود. در بخش سخت‌افزار، توسعه‌ی ترمومترهای سبک‌تر، با باتری‌های بادوام‌تر و رابط‌های کاربری بصری‌تر، تمرکز اصلی سازندگان خواهد بود. در نهایت، ترموگرافی از یک ابزار بازرسی دوره‌ای به یک جزء حیاتی در یک اکوسیستم نظارتی دائمی تبدیل خواهد شد، که در آن، سنسورهای حرارتی ثابت و دستی، به صورت هماهنگ برای حفظ وضعیت بهینه و پیشگیری از خرابی‌های غیرمنتظره در سرتاسر تاسیسات صنعتی همکاری می‌کنند. این تحولات، نقش کارشناسان فنی را از جمع‌آوری‌کنندگان داده به تحلیل‌گران استراتژیک تغییر خواهد داد.

خلاصه و چشم‌انداز آینده در بازرسی

ترمومترهای تصویربرداری حرارتی، به ویژه مدل‌های کاربردی و بهینه‌شده مانند FLIR TG275، انقلابی در نحوه‌ی انجام بازرسی‌ها و نگهداری پیشگیرانه در محیط‌های صنعتی ایجاد کرده‌اند. توانایی این تجهیزات در ثبت توزیع دمای سطحی و ترکیب آن با جزئیات بصری از طریق فناوری MSX®، به متخصصان امکان می‌دهد تا نقاط داغ و ناهنجاری‌های حرارتی را به سرعت، ایمنی و با دقت بالا شناسایی کنند. این امر نه تنها به جلوگیری از خرابی‌های پرهزینه و توقفات خط تولید کمک می‌کند، بلکه با شناسایی مشکلات الکتریکی و مکانیکی در مراحل اولیه، ایمنی پرسنل و بهره‌وری انرژی را نیز به طور چشمگیری ارتقاء می‌بخشد. برای یک بازرسی موفق، درک عمیق مفاهیم فنی مانند ضریب صدور، اثرات محیطی بر دقت اندازه‌گیری، و پیروی از استانداردهای صنعتی در تحلیل و گزارش‌دهی داده‌ها، ضروری است. ادغام این ابزارها در استراتژی‌های CBM، امکان مدیریت دارایی‌ها بر اساس وضعیت واقعی آن‌ها، به جای زمانبندی‌های ثابت را فراهم می‌آورد. با توجه به روند رو به رشد به سوی هوشمندسازی و اتصال‌پذیری IIoT، انتظار می‌رود که نسل‌های آتی این ترمومترها با قابلیت‌های پیشرفته‌ی مبتنی بر هوش مصنوعی، نقش خود را به عنوان سنگ بنای فرآیندهای نظارت بر وضعیت، تثبیت کنند. برای اطمینان از دقت و قابلیت اطمینان مداوم، کالیبراسیون و نگهداری دوره‌ای دستگاه نیز باید به عنوان یک اولویت فنی در نظر گرفته شود. ابزارهایی مانند ترموویژن فلیر مدل FLIR TG275 به عنوان یک پل ارتباطی حیاتی بین ابزارهای نقطه‌ای ساده و دوربین‌های ترموگرافی با رزولوشن بسیار بالا عمل می‌کنند و یک راهکار ایده‌آل برای بسیاری از نیازهای بازرسی در سطح میانی و پایه فراهم می‌آورند.
