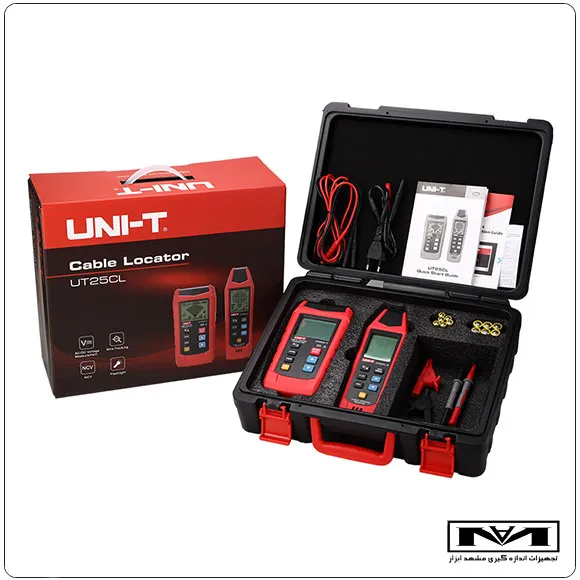

تستر کابل و ردیاب برند یونیتی مدل UNI-T UT25CL

توضیحات

معرفی جامع تستر کابل و ردیاب یونیتی UNI-T UT25CL

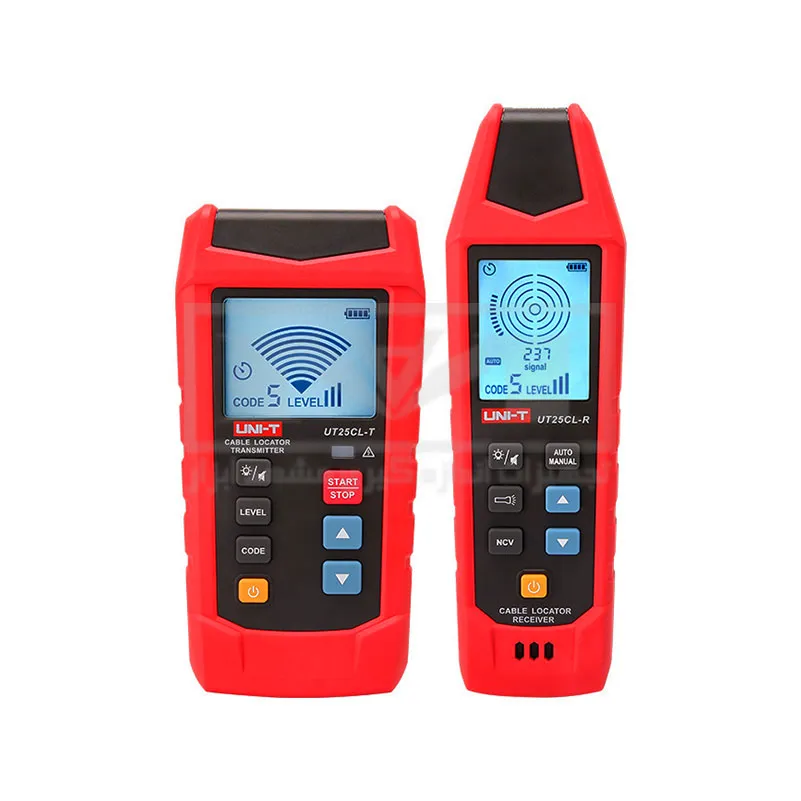

تستر کابل و ردیاب یونیتی UNI-T UT25CL یک ابزار قدرتمند، دو جزئی و پیشرفته است که از یک فرستنده (Transmitter) و یک گیرنده (Receiver) تشکیل شده است. این دستگاه با هدف ارتقاء دقت، سرعت و ایمنی در عملیات‌های نصب، تعمیر و نگهداری زیرساخت‌های الکتریکی و تاسیساتی طراحی و تولید شده است. در محیط‌های صنعتی، تجاری و حتی پروژه‌های مسکونی، نیاز به ردیابی دقیق مسیر کابل‌ها، سیم‌ها و لوله‌های فلزی یک چالش همیشگی است. UT25CL با بهره‌گیری از سنسورهای نسل جدید و الگوریتم‌های هوشمند، این چالش را به سادگی مرتفع می‌سازد و به کاربران خود این امکان را می‌دهد تا بدون اتلاف وقت و نگرانی از آسیب‌های تصادفی به زیرساخت‌ها، کار خود را انجام دهند.

فلسفه طراحی این ابزار بر اساس کارایی در محیط‌های پیچیده بنا نهاده شده است. هنگامی که یک تکنسین یا مهندس نیاز دارد مسیریابی یک کابل دفن‌شده در دیوار یا زیر زمین را تشخیص دهد، یا زمانی که باید فیوز مرتبط با یک مدار خاص را در یک پنل شلوغ شناسایی کند، UT25CL به ابزاری حیاتی تبدیل می‌شود. فرستنده دستگاه سیگنالی با فرکانس مشخص تولید کرده و به کابل یا مدار مورد نظر تزریق می‌کند. سپس، گیرنده با دقت بسیار بالا این سیگنال را ردیابی کرده و مسیر دقیق آن را حتی در عمق‌های قابل توجه به کاربر نشان می‌دهد. این مکانیزم پیشرفته نه تنها زمان عیب‌یابی را به شدت کاهش می‌دهد، بلکه احتمال حفاری‌های غیرضروری و آسیب به خطوط فعال یا غیرفعال را به صفر نزدیک می‌کند.

طراحی مهندسی و مشخصات فنی برجسته

ردیاب کابل UT25CL یونیتی نتیجه یک طراحی مهندسی دقیق است که استانداردهای بالای ایمنی و عملکرد را تضمین می‌کند. این دستگاه با گواهینامه‌های معتبر بین‌المللی CE و RoHS مطابقت دارد، که نشان‌دهنده تعهد یونیتی به کیفیت ساخت، ایمنی کاربر و سازگاری زیست‌محیطی است. یکی از مهم‌ترین ویژگی‌های فنی این محصول، درجه حفاظت آن است. تستر UT25CL دارای رتبه IP54 است، به این معنی که در برابر گرد و غبار و پاشش آب از هر جهت مقاوم است و می‌تواند در شرایط سخت محیطی مانند سایت‌های ساختمانی و محیط‌های صنعتی بدون نگرانی عمل کند.

در بحث ایمنی، این دستگاه در رده ایمنی اضافه ولتاژ CAT III 480V طبقه‌بندی می‌شود. این سطح ایمنی بالا به کاربران اجازه می‌دهد تا با اطمینان کامل روی مدارهای با ولتاژ بالا تا ۴۸۰ ولت کار کنند، ضمن اینکه رتبه آلودگی (Pollution rating) آن ۲ تعیین شده است که سطح محافظت قابل قبولی در برابر آلودگی‌های محیطی ارائه می‌دهد. فرستنده دستگاه قادر است سیگنالی با فرکانس ۳۳ کیلوهرتز (33KHZ) تولید کند که فرکانسی بهینه برای ردیابی دقیق و نفوذ در مواد ساختمانی مختلف است.

محدوده ولتاژ سیم‌های برق‌دار که توسط این دستگاه قابل تحمل و تست است، از AC/DC 8 تا ۴۸۰ ولت متغیر است. همچنین، برای جریان متناوب، دستگاه با فرکانس‌های ۵۰/۶۰ هرتز کار می‌کند و دقت آن در اندازه‌گیری فرکانس ۲.۵ درصد ± ۳ درجه است. فرستنده و گیرنده هر دو از نمایشگرهای نوع LCD Segment Code با ساختار TN (Twisted Nematic) و ویژگی Translucent بهره می‌برند که وضوح و خوانایی مناسبی را حتی در زیر نور مستقیم خورشید فراهم می‌کند. برای کار در محیط‌های کم‌نور، هر دو جزء به نور پس‌زمینه (Backlight) مجهز هستند که سهولت استفاده را در هر ساعتی از شبانه‌روز تضمین می‌کند.

کاربردهای گسترده و توانایی‌های عملیاتی

تستر کابل UT25CL تنها یک ابزار ساده برای یافتن سیم‌ها نیست؛ بلکه یک سیستم چندمنظوره برای تشخیص و ردیابی طیف وسیعی از زیرساخت‌های حیاتی است. این قابلیت‌ها دستگاه را به ابزاری ایده‌آل برای طیف گسترده‌ای از متخصصان تبدیل می‌کند، از مهندسان برق و تکنسین‌های شبکه گرفته تا لوله‌کش‌ها و نصابان سیستم‌های گرمایشی. اولین قابلیت کلیدی آن، توانایی یافتن رساناها در داخل دیوار است. در ساختمان‌های مدرن، تشخیص مسیر دقیق سیم‌کشی قبل از حفاری برای نصب تجهیزات جدید بسیار حیاتی است تا از برش تصادفی و آسیب به سیستم برق جلوگیری شود. این دستگاه نه تنها مسیر کابل‌ها را ردیابی می‌کند، بلکه قادر است اختلالات رسانا (Interruption) یا اتصالات کوتاه (Short Circuits) را نیز با دقت بالا تشخیص دهد.

فراتر از محیط داخلی، UT25CL برای پروژه‌های زیرساختی بزرگ‌تر نیز بسیار کاربردی است. این دستگاه به طور موثر مسیر کابل‌های زیرزمینی را ردیابی می‌کند. این ویژگی به ویژه برای تاسیسات بزرگ، کارخانجات و شبکه‌های توزیع برق که کابل‌هایشان در عمق زمین دفن شده‌اند، ارزشمند است. یکی از قابلیت‌های مهم دیگر، توانایی آن در مکان‌یابی فیوزها و دستگاه‌های مرتبط با آنها در تابلوهای برق است. در تابلوهایی با تعداد زیاد فیوز، تزریق سیگنال به مدار مورد نظر و استفاده از گیرنده برای تشخیص دقیق فیوز مربوطه، فرآیند عیب‌یابی را تسریع می‌بخشد.

این ردیاب یونیتی همچنین در حوزه تاسیسات گرمایشی کاربرد تخصصی دارد. UT25CL می‌تواند اتصالات کوتاه و مدارهای باز (Open Circuits) را در سیستم‌های گرمایش از کف فلزی شناسایی کند، یک کار دشوار که به دلیل دفن شدن کابل‌ها یا لوله‌ها، بدون ابزار تخصصی تقریباً غیرممکن است. علاوه بر این، دستگاه قادر است لوله‌های فلزی آب و لوله‌های فلزی گرمایشی را ردیابی کند و به متخصصان تاسیسات کمک کند تا مسیر دقیق این خطوط را در داخل دیوارها یا کف تشخیص دهند. این مجموعه از قابلیت‌ها، UT25CL را به یک کیت کامل برای هر پروژه مسکونی یا تجاری تبدیل می‌کند.

جزئیات عملکرد فرستنده (Transmitter)

فرستنده UT25CL قلب سیستم ردیابی است و مسئول تولید سیگنال قوی و قابل ردیابی است. این فرستنده برای تزریق سیگنال به سیم‌های برق‌دار با ولتاژ تا ۴۸۰ ولت AC/DC طراحی شده است. فرستنده از طریق یک سیستم نمایش کد به کاربر این امکان را می‌دهد که تنظیمات مختلف سیگنال را تشخیص دهد. مقادیر کد در این فرستنده از ۰ تا ۷ متغیر است که احتمالاً برای شناسایی فرستنده‌های متعدد در پروژه‌های بزرگ به کار می‌رود.

یکی از ویژگی‌های مهم، توانایی اندازه‌گیری و نمایش قدرت سیگنال در سه سطح (۱، ۲، ۳) است. این قابلیت به کاربر کمک می‌کند تا کیفیت و قدرت سیگنال تزریق شده به مدار را در لحظه مشاهده کند. همچنین، فرستنده دارای قابلیت تست تک‌قطبی (Unipolar Test) و تست دوقطبی (Bipolar Test) است که هر دو برای تست سیم‌های برق‌دار با حداکثر ولتاژ ۴۸۰ ولت قابل اجرا هستند.

یک ویژگی ایمنی هوشمند در فرستنده، نشانگر LED ELV است. این چراغ LED برای هشدار به کاربران در مورد وجود ولتاژهای ایمنی پایین (Extra Low Voltage) طراحی شده است. منطق عملکرد آن بدین صورت است که اگر ولتاژ ورودی از ۲۵ ولت فراتر رود، LED ELV روشن می‌شود. هر چه ولتاژ بالاتر رود، روشنایی LED ELV نیز افزایش می‌یابد تا شدت خطر را به صورت بصری نشان دهد. در هر حالت دیگری، مانند ولتاژهای بسیار پایین یا عدم وجود ولتاژ، LED ELV کم‌نور یا خاموش خواهد بود. این سیستم هشدار بصری، ایمنی کار را به طور چشمگیری افزایش می‌دهد.

در نهایت، تنظیم حساسیت در فرستنده نیز بسیار دقیق و کاربردی است. فرستنده دارای ۹ سطح قابل تنظیم برای خروجی سیگنال است. این سطوح به کاربران اجازه می‌دهد تا بسته به شرایط محیطی و عمق کابل‌ها، قدرت سیگنال تزریقی را تنظیم کنند. در محیط‌های پر نویز یا با عمق زیاد، سطح ۹ برای بیشترین نفوذ و در محیط‌های حساس یا با تراکم بالای سیم، سطوح پایین‌تر برای جلوگیری از تداخل استفاده می‌شوند.

جزئیات عملکرد گیرنده (Receiver)

گیرنده UT25CL جزء حیاتی‌ای است که سیگنال فرستنده را تشخیص داده و با نمایشگر و نشانگرهای صوتی، محل دقیق کابل یا لوله را مشخص می‌کند. این گیرنده بر روی فرکانس دریافتی ۳۳ کیلوهرتز قفل می‌شود تا با سیگنال ارسالی از فرستنده مطابقت داشته باشد. یکی از مشخصات کلیدی گیرنده، عمق ردیابی آن است که در دو حالت تک‌قطبی و دوقطبی متفاوت است. در حالت تک‌قطبی (Unipolar Mode)، که برای ردیابی کابل‌ها و سیم‌های تکی به کار می‌رود، عمق ردیابی می‌تواند به حدود ۰ تا ۲.۵ متر برسد، که نفوذی بسیار عالی برای کابل‌های زیرزمینی یا دفن شده در زیر ساخت‌های عمیق است. با این حال، در حالت دوقطبی (Bipolar Mode)، که معمولاً برای تشخیص دقیق‌تر یا در مدارهای بسته استفاده می‌شود، عمق ردیابی به حدود ۰ تا ۰.۵ متر محدود می‌شود.

گیرنده نیز مانند فرستنده از مقادیر کد ۰ تا ۷ و نمایش قدرت سیگنال در سه سطح (۱، ۲، ۳) بهره می‌برد، که این قابلیت امکان تطبیق و تأیید سیگنال دریافتی از فرستنده را فراهم می‌سازد. علاوه بر این، گیرنده دارای عملکرد NCV (Non-Contact Voltage) است. این ویژگی به گیرنده امکان می‌دهد تا بدون تماس فیزیکی، ولتاژهای متناوب را در محدوده‌ی ۸۰ ولت تا ۱۰۰۰ ولت و با فرکانس‌های ۵۰/۶۰ هرتز تشخیص دهد. عمق تشخیص ولتاژ در حالت NCV در حدود ۰ تا ۰.۴ متر است، که یک ابزار ایمنی و تشخیصی جانبی بسیار مهم برای تشخیص سریع وجود برق در ناحیه کار به شمار می‌رود.

یکی از مزایای عملیاتی بزرگ UT25CL توانایی گیرنده در سازگاری با چندین فرستنده است. یک گیرنده می‌تواند تا ۸ عدد فرستنده را به طور همزمان پشتیبانی کند. این ویژگی برای پروژه‌های بزرگ یا ساختمان‌های چند طبقه که نیاز به تزریق سیگنال در مدارهای متعدد به طور همزمان وجود دارد، یک مزیت تعیین‌کننده است.

تنظیم حساسیت گیرنده می‌تواند به صورت خودکار یا دستی انجام شود. در حالت دستی، کاربر می‌تواند حساسیت را در ۳ سطح قابل تنظیم تنظیم کند تا بهترین تعادل را بین دقت ردیابی و حذف نویزهای محیطی برقرار کند. این انعطاف‌پذیری به کاربر این امکان را می‌دهد که ردیابی را برای انواع مختلف مواد و عمق‌ها بهینه‌سازی کند. نشانگرهای LED و بوق (Buzzer) نیز مکمل اطلاعات نمایشگر هستند و هشدارهای صوتی و بصری فوری را هنگام تشخیص سیگنال یا ولتاژ فراهم می‌آورند.

امکانات جانبی و مزایای ایمنی هوشمند

علاوه بر قابلیت‌های هسته‌ای ردیابی، UNI-T UT25CL مجموعه‌ای از امکانات جانبی هوشمند را در خود جای داده است تا تجربه کاربری را به حداکثر برساند. برای تسهیل کار در محیط‌های تاریک یا بسته، هر دو جزء فرستنده و گیرنده مجهز به چراغ قوه (Flashlight) هستند. این ویژگی ساده اما حیاتی، امنیت و دقت کار در حفره‌ها، زیرزمین‌ها یا داخل پنل‌های تاریک را افزایش می‌دهد.

همانطور که قبلاً ذکر شد، وجود نور پس‌زمینه (Backlight) در نمایشگرهای LCD، تضمین‌کننده خوانایی داده‌ها در شرایط نوری ضعیف است. برای حفظ عمر باتری و افزایش کارایی، دستگاه مجهز به عملکرد خاموش شدن خودکار (Automatic Shutdown Function) است. این ویژگی پس از یک دوره عدم فعالیت، دستگاه را به طور خودکار خاموش می‌کند و از تخلیه ناخواسته باتری جلوگیری می‌کند.

در مجموع، تستر کابل و ردیاب UNI-T UT25CL با تلفیق دقت بالا در ردیابی عمق‌های مختلف (تا ۲.۵ متر در حالت تک‌قطبی) و قابلیت‌های ایمنی قوی (CAT III 480V و نشانگر هوشمند ELV)، یک ابزار ضروری برای هر متخصص فنی است. این دستگاه با توانایی ردیابی چندین فرستنده، تشخیص طیف وسیعی از خطاها (اتصال کوتاه، مدار باز)، و کاربردهای گسترده در زیرساخت‌های الکتریکی و تاسیساتی، یک سرمایه‌گذاری مطمئن برای بهبود بهره‌وری و کاهش خطرات عملیاتی محسوب می‌شود. تمام این ویژگی‌ها، همراه با گواهینامه‌های استاندارد CE و RoHS، تضمین‌کننده عملکرد قابل اعتماد و طول عمر بالای این محصول در محیط‌های کاری سخت است.
