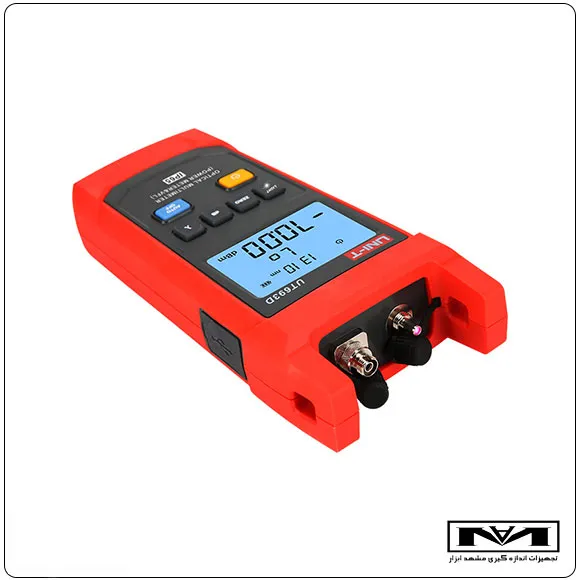

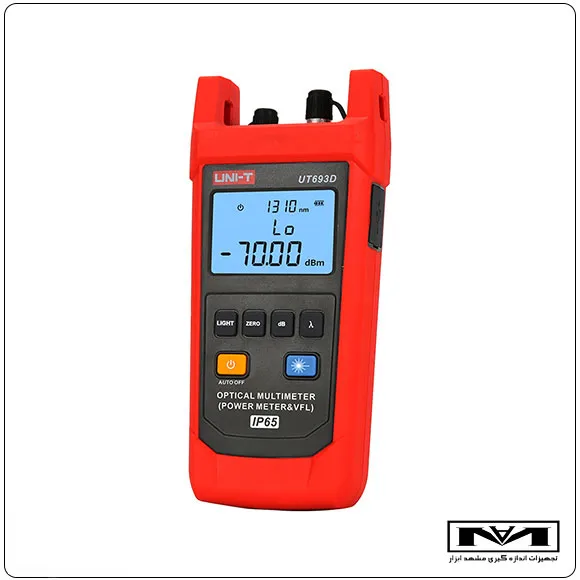

تستر کابل فیبر نوری برند یونیتی مدل UNI-T UT693D

توضیحات

آشنایی با تستر کابل فیبر نوری یونیتی UNI‑T UT693D

تستر کابل فیبر نوری UNI‑T UT693D یکی از تجهیزات حرفه‌ای در حوزه اندازه‌گیری توان نوری و عیب‌یابی فیبرهای نوری است که به عنوان یک مولتی‌متر نوری قابل حمل (Optical Multimeter) شناخته می‌شود. این دستگاه با ترکیب دو قابلیت کلیدی، یعنی پاورمتر نوری (Optical Power Meter) و منبع نور قرمز یا Visual Fault Locator (VFL)، ابزار ضروری مهندسان شبکه، نصاب‌های فیبر نوری و تکنسین‌های تعمیر و نگهداری به شمار می‌رود.

دستگاه UT693D با بهره‌گیری از پردازنده کم‌مصرف تک‌تراشه‌ای (Low‑power MCU) قادر است قدرت سیگنال نوری را به صورت پیوسته و دقیق اندازه‌گیری کند. ساختار فشرده، عملکرد کامل و توانایی کارکرد در شرایط مختلف محیطی آن را برای فعالیت‌های ساخت و نگهداری کابل‌های فیبر نوری، ارتباطات فیبر نوری، شبکه‌های CATV نوری، تجهیزات سنجش نوری و مراکز تولید و نصب سیستم‌های فیبر نوری به گزینه‌ای ممتاز تبدیل کرده است.

کاربران این دستگاه می‌توانند از امکانات پیشرفته‌ای مانند نمایشگر دارای نور پس‌زمینه (Backlight)، خاموشی خودکار (Auto Power Off)، حافظه طول موج (Wavelength Memory)، کالیبراسیون کاربر (User Calibration) و محدوده وسیع اندازه‌گیری توان نوری (Ultra‑wide Optical Power Range) بهره‌مند شوند. همچنین طراحی مقاوم با استاندارد IP65، دستگاه را در برابر گرد‌وغبار و رطوبت مقاوم کرده است و ویژگی ضد ضربه بودن تا ارتفاع ۲ متر تضمین می‌کند که در محیط‌های صنعتی نیز کاملاً قابل اعتماد باقی بماند.

ویژگی‌های عملکردی پاورمتر نوری دستگاه

بخش Optical Power Meter در تستر UT693D برای اندازه‌گیری دقیق توان سیگنال‌های نوری در محدوده طول موج بسیار گسترده‌ای از ۸۰۰ تا ۱۷۰۰ نانومتر طراحی شده است. این بازه، کاربرد دستگاه را در بیشتر پروژه‌های فیبر نوری از جمله شبکه‌های مخابراتی، FTTH و سیستم‌های انتقال داده با سرعت بالا ممکن می‌سازد. دستگاه در طول موج‌های پرکاربرد ۸۵۰، ۹۸۰، ۱۳۰۰، ۱۳۱۰، ۱۴۹۰، ۱۵۵۰، ۱۶۲۵ و ۱۶۵۰ نانومتر کالیبره شده است و بنابراین می‌تواند توان نوری را با دقت بالا در هر یک از این محدوده‌ها ثبت کند.

دامنه اندازه‌گیری توان برای مدل‌های UT692D و UT693D بین ۷۰‑ تا ۱۰+ دسی‌بل میلی‌وات (dBm) است و دقت اندازه‌گیری برابر با ±۵٪ تعیین شده است. نمایشگر دستگاه می‌تواند نتایج را به دو شیوه مختلف نمایش دهد: در حالت خطی (Linear: 0.1%) یا در حالت لگاریتمی (Logarithmic: 0.01 dBm). این ویژگی باعث می‌شود کاربران بتوانند بر حسب نیاز پروژه و نوع اندازه‌گیری، واحد نمایش را انتخاب کنند.

در بخش اتصالات، دستگاه به کانکتور‌های استاندارد FC، SC و ST مجهز است تا در تمام انواع کابل‌های فیبر نوری قابل استفاده باشد. آشکارساز داخلی آن از نوع InGaAs (Indium Gallium Arsenide Detector) است که به دلیل حساسیت بالا و نویز کم، انتخابی بسیار مطلوب برای اندازه‌گیری دقیق توان در سیستم‌های مخابراتی و انتقال داده محسوب می‌شود. وجود این نوع آشکارساز موجب افزایش دقت و پایداری نتایج در طول زمان می‌گردد.

عملکرد منبع نوری قرمز (Visual Fault Locator)

بخش دوم دستگاه، یعنی Visual Fault Locator، وظیفه تشخیص محل شکستگی، قطع‌شدگی یا خمیدگی کابل فیبر نوری را بر عهده دارد. UT693D به یک منبع نور قرمز ۱۰ میلی‌واتی با طول موج ۶۵۰ نانومتر ± ۱۰ نانومتر مجهز است که در حالت‌های پیوسته (Continuous) یا پالسی (Pulse) کار می‌کند. این توان خروجی بالا امکان تست و عیب‌یابی فیبرهایی تا طول تقریبی ۸ تا ۱۰ کیلومتر را فراهم می‌کند.

در زمان تست، نور قرمز از طریق فیبر عبور داده می‌شود و در نقاط شکستگی یا نشت، به صورت نقطه‌ای قابل مشاهده در بیرون کابل ظاهر می‌گردد. این روش از سریع‌ترین و دقیق‌ترین شیوه‌های شناسایی عیب در کابل‌های فیبر نوری محسوب می‌شود. اتصال نوری VFL نیز از طریق کانکتورهای FC، SC و ST انجام می‌گیرد و بنابراین کاربر نیازی به مبدل اضافی برای اکثر انواع رابط‌ها ندارد.

وجود این مولفه در ساختار UT693D باعث شده دستگاه علاوه بر نقش اندازه‌گیری توان، به ابزاری همه‌فن‌حریف برای تعمیرکاران شبکه تبدیل شود. هماهنگی بین عملکرد پاورمتر و VFL، به تکنسین اجازه می‌دهد ابتدا میزان افت توان سیگنال را بررسی کرده و سپس با همان دستگاه محل دقیق خرابی کابل را به صورت بصری مشاهده کند. چنین ترکیبی باعث صرفه‌جویی در زمان، کاهش خطا و سرعت بالاتر در عملیات نگهداری می‌شود.

طراحی ارگونومیک، مقاومت فیزیکی و مشخصات ظاهری

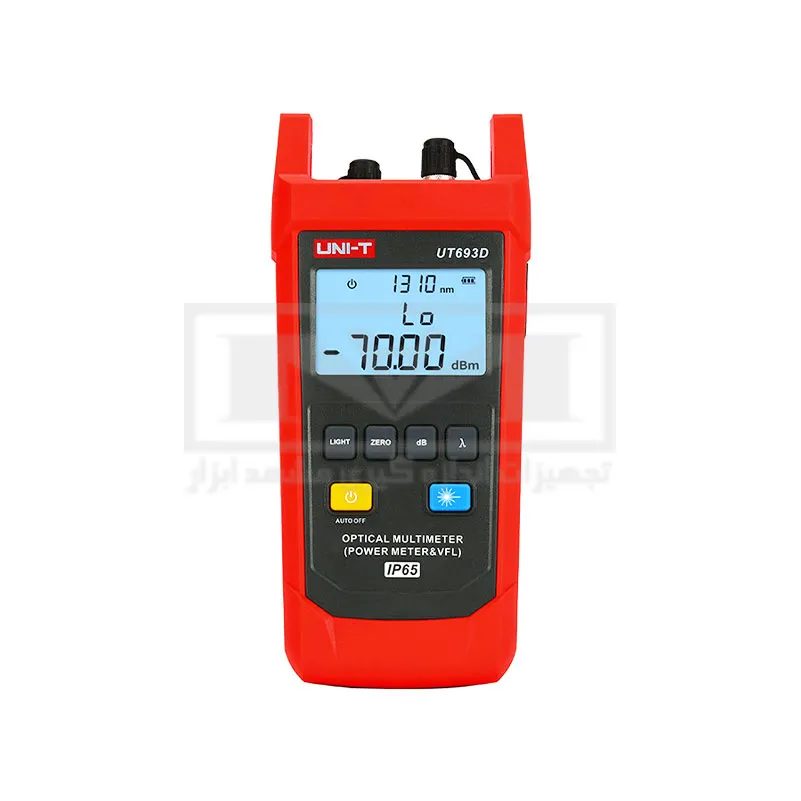

طراحی بدنه UT693D با رویکرد ارگونومیک و مقاوم صورت گرفته است تا کاربر بتواند در محیط‌های پرچالش صنعتی به راحتی از آن استفاده کند. رنگ بدنه ترکیبی از قرمز و خاکستری است که علاوه بر زیبایی، وضوح دید در فضاهای تاریک یا پر از تجهیزات را افزایش می‌دهد. ابعاد دستگاه ۱۸۹ میلی‌متر طول، ۸۷ میلی‌متر عرض و ۴۵ میلی‌متر ضخامت است و وزن خالص آن تنها ۳۰۰ گرم می‌باشد، بنابراین حمل‌ونقل آن به سادگی انجام می‌گیرد و برای کارهای میدانی بسیار مناسب است.

نمایشگر دستگاه با ابعاد ۶۳ در ۴۰ میلی‌متر، وضوح بالایی را در زمان نمایش مقادیر نوری فراهم می‌کند و با داشتن نور پس‌زمینه، حتی در شرایط کم‌نور نیز قرائت اطلاعات به آسانی صورت می‌گیرد. ویژگی نشانگر کمبود باتری (Low Battery Indication) نیز مانع از خاموشی ناگهانی دستگاه هنگام کار می‌شود. در صورت فراموشی خاموش کردن، قابلیت Auto Power Off پس از مدت زمان مشخصی دستگاه را به صورت خودکار خاموش می‌کند تا انرژی باتری حفظ شود.

برای تغذیه دستگاه از سه عدد باتری ۱٫۵ ولت نوع LR6 استفاده می‌شود که در بسته‌بندی استاندارد همراه محصول وجود دارد. علاوه بر این، دستگاه از استاندارد حفاظتی IP65 در برابر نفوذ آب و گرد‌وغبار برخوردار است و تست سقوط از ارتفاع دو متر را با موفقیت پشت سر گذاشته است. این ترکیب مقاومتی بدان معناست که UT693D در محیط‌های صنعتی مانند کارگاه‌های نصب فیبر نوری، مراکز تعمیرات و حتی فضاهای روباز کاملاً ایمن و قابل اعتماد خواهد بود.

لوازم جانبی، بسته‌بندی و مشخصات تجاری محصول

به همراه دستگاه UNI‑T UT693D مجموعه کاملی از اقلام استاندارد ارائه می‌شود که شامل سه باتری ۱٫۵ ولت، کیف حمل مخصوص (Carrying Bag)، دفترچه راهنمای انگلیسی و جعبه است. این ترکیب، کاربر را از هر گونه لوازم جانبی اولیه بی‌نیاز کرده و امکان استفاده فوری پس از خرید را فراهم می‌کند. هر دستگاه به صورت تکی در جعبه اختصاصی بسته‌بندی شده و ارائه می‌گردد که نشان از تراکم کم و سهولت حمل‌ونقل دارد.

تمامی نمونه‌های این محصول دارای گواهینامه‌های CE و UKCA هستند، بنابراین با استانداردهای ایمنی اروپا و بریتانیا کاملاً منطبق می‌باشند. این گواهی‌ها تأیید می‌کنند که دستگاه در فرآیند طراحی و تولید از نظر ایمنی الکتریکی، تابش الکترومغناطیسی، و کارکرد در شرایط محیطی آزمایش و تأیید شده است.

با در نظر گرفتن کلیه ویژگی‌های ذکرشده، تستر فیبر نوری UNI‑T UT693D یک دستگاه دقیق، مقاوم و کاربرپسند است که می‌تواند نیاز فنی طیف وسیعی از متخصصان حوزه ارتباطات فیبر نوری را برآورده کند. ترکیب دو ابزار کلیدی پاورمتر و VFL در یک بدنه مستحکم و سبک، همراه با دقت بالا و امکانات هوشمند، این مدل را به انتخابی مطمئن برای پروژه‌های نصب، نگهداری و عیب‌یابی انواع بسترهای فیبر نوری در صنایع مخابراتی، شبکه و مهندسی تبدیل کرده است.
