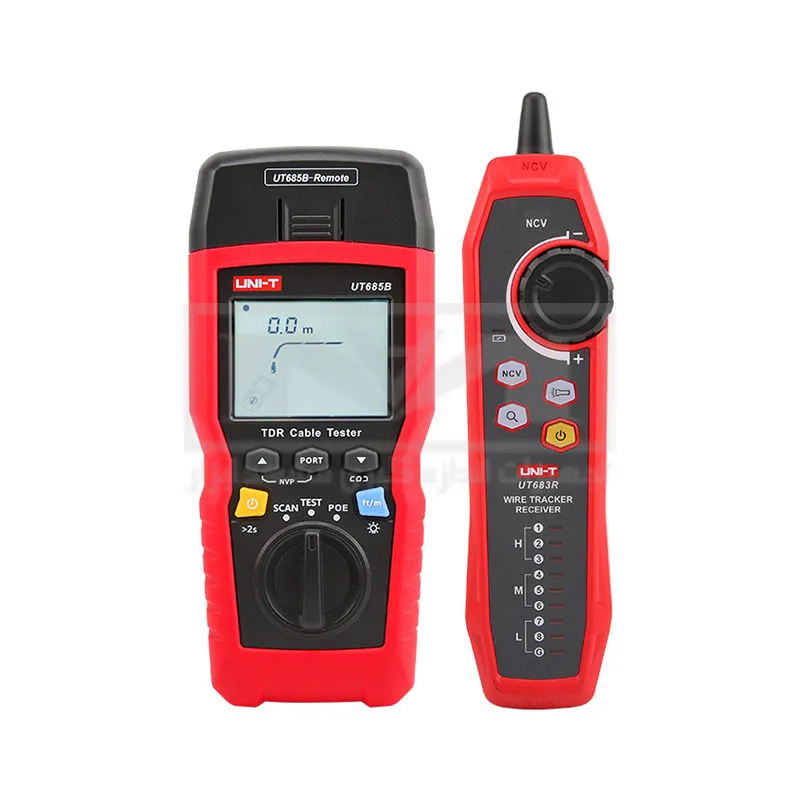

تستر کابل شبکه برند یونیتی مدل UNI-T UT685B KIT

توضیحات

آشنایی با تستر کابل شبکه یونیتی UNI-T UT685B KIT

تستر کابل شبکه UNI-T UT685B KIT به عنوان یکی از پیشرفته‌ترین ابزارهای تشخیصی در حوزه شبکه‌های کامپیوتری و سیستم‌های ولتاژ پایین، گامی مهم در افزایش کارایی و کاهش زمان لازم برای عیب‌یابی و نصب زیرساخت‌های کابلی برداشته است. این دستگاه نه تنها قادر به ردیابی و تعیین توالی خطوط کابل‌های مختلف است، بلکه با تکیه بر فناوری‌های نوین، امکان اندازه‌گیری دقیق طول کابل و شناسایی هوشمند پروتکل‌های POE را نیز فراهم می‌آورد. این ترکیب از قابلیت‌ها، UT685B KIT را به یک ابزار ضروری برای تکنسین‌های شبکه، مهندسان مخابرات و نصاب‌های سیستم‌های امنیتی و صوتی تبدیل می‌کند. هدف اصلی از طراحی این محصول، کاهش چشمگیر آزمایش‌های بی‌اثر و پرهزینه است که معمولاً اپراتورها در حین نصب و نگهداری انجام می‌دهند. با استفاده از این تستر، فرآیندهای نصب با کیفیت بالاتر، کارآمدتر و رفع مشکلات احتمالی در سریع‌ترین زمان ممکن انجام می‌پذیرد. نمایشگر رنگی، محافظت ورودی بالا و فناوری پیشرفته بازتاب‌سنجی حوزه‌زمان (TDR) همگی در کنار هم قرار گرفته‌اند تا یک تجربه کاربری دقیق و قابل اطمینان را ارائه دهند. این تستر به طور خاص برای تست و مدیریت کابل‌های شبکه اترنت، کابل‌های تلفن و انواع کابل‌های کواکسیال در محیط‌های صنعتی و تجاری طراحی شده است، جایی که دقت و سرعت اهمیت حیاتی دارند.

قابلیت‌های کلیدی و فناوری پیشگام TDR

یکی از برجسته‌ترین ویژگی‌های UT685B KIT، به‌کارگیری فناوری TDR یا بازتاب‌سنجی حوزه‌زمان است. این تکنیک پیشرفته، که به طور معمول در تجهیزات گران‌قیمت‌تر یافت می‌شود، به دستگاه اجازه می‌دهد تا با ارسال یک پالس الکتریکی و اندازه‌گیری زمان بازگشت بازتاب‌ها، طول دقیق کابل و محل هرگونه نقص یا شکستگی را با دقت فوق‌العاده‌ای تعیین کند. مزیت حیاتی استفاده از TDR در این مدل، حذف کامل “منطقه کور” است؛ به این معنی که دستگاه می‌تواند طول کابل را از نزدیک‌ترین نقطه شروع تا انتهای آن اندازه‌گیری کند، بدون آنکه نیاز به کابل‌های راهنما یا محاسبات اضافی باشد. این توانایی تشخیصی، به ویژه در کابل‌کشی‌های طولانی و پیچیده، زمان عیب‌یابی را به شدت کاهش می‌دهد و نیاز به حدس و گمان را از بین می‌برد. در کنار TDR، دستگاه از یک رابط کاربری گرافیکی بهره می‌برد که نتایج تست را به شکلی واضح و قابل درک روی صفحه نمایش ۲.۸ اینچی LCD با نور پس‌زمینه نمایش می‌دهد. این صفحه نمایش نه تنها اطلاعات اندازه‌گیری طول و وضعیت کابل را ارائه می‌کند، بلکه در تشخیص استانداردها و وضعیت POE نیز کاربرد دارد. تمامی این ویژگی‌ها در یک طراحی با گواهی‌های بین‌المللی CE، UKCA، و RoHS ارائه شده‌اند که نشان‌دهنده تعهد یونیتی به کیفیت، ایمنی و استانداردهای محیط زیستی است. استفاده از این ابزار به کاربران اطمینان می‌دهد که از یک دستگاه مطابق با بالاترین سطح استانداردها برای انجام وظایف حیاتی خود استفاده می‌کنند.

جزئیات فنی اندازه‌گیری طول کابل و انواع کابل‌های پشتیبانی شده

دقت در اندازه‌گیری طول کابل یکی از معیارهای اساسی هر تستر کابلی است و UT685B KIT در این زمینه مشخصات چشمگیری را ارائه می‌دهد. این دستگاه قابلیت اندازه‌گیری طول کابل را در یک محدوده وسیع تا ۵۰۰ متر دارد که آن را برای پروژه‌های بزرگ و زیرساخت‌های طولانی مناسب می‌سازد. دقت اندازه‌گیری آن ۴ ± درصد یا ۰.۶ متر است و مهم‌تر از آن، وضوح اندازه‌گیری (Resolution) بسیار بالای ۰.۳۳ متر را داراست. این وضوح بالا به این معنی است که دستگاه قادر است تغییرات یا شکستگی‌ها را در فواصل کمتر از نیم متر شناسایی و مکان‌یابی کند که برای عیب‌یابی دقیق در فواصل نزدیک بسیار حیاتی است. این تستر با تنوع بی‌نظیری از کابل‌ها سازگار است و برای تست تقریبا هر نوع کابل ولتاژ پایینی بدون نیاز به آداپتورهای دست‌وپاگیر، پورت‌های تست RJ11، RJ45 و کواکسیال را به صورت یکپارچه در خود جای داده است. انواع کابل‌های شبکه‌ای که این دستگاه قادر به تست آن‌ها است شامل موارد زیر می‌شود: کابل‌های زوج بهم‌تابیده (Twisted pair)، از جمله UTP (کابل بدون شیلد)، FTP (کابل شیلد شده با فویل آلومینیومی)، و همچنین SSTP (کابل شبکه با شیلد دوگانه). علاوه بر این، UT685B KIT می‌تواند کابل‌های کواکسیال با امپدانس‌های مختلف شامل ۵۰Ω، ۷۵Ω و ۹۳Ω را نیز مورد آزمایش قرار دهد. این قابلیت‌های گسترده، آن را به یک راه‌حل جامع برای تکنسین‌هایی تبدیل می‌کند که با محیط‌های کابلی متنوع سروکار دارند، از شبکه‌های اترنت استاندارد گرفته تا سیستم‌های تلویزیون مداربسته (CCTV) و مخابراتی.

ویژگی‌های هوشمند: تشخیص POE و عیب‌یابی پورت

در شبکه‌های مدرن، فناوری Power over Ethernet (POE) نقش حیاتی در تأمین برق دستگاه‌هایی مانند دوربین‌های IP، تلفن‌های VoIP و اکسس‌پوینت‌ها دارد. UT685B KIT با قابلیت‌های هوشمند تشخیص POE، یک مزیت عملیاتی بزرگ را فراهم می‌آورد. این تستر نه تنها وجود برق POE را تشخیص می‌دهد، بلکه می‌تواند استاندارد دقیق POE در حال استفاده را نیز شناسایی کند. دستگاه از هر دو استاندارد رایج IEEE 802.3AF و IEEE 802.3AT پشتیبانی می‌کند. این قابلیت به نصاب‌ها کمک می‌کند تا قبل از اتصال دستگاه نهایی، مطمئن شوند که سورس POE مطابق با نیازهای دستگاه متصل شونده است. علاوه بر تشخیص POE، این تستر مجهز به قابلیت‌های پیشرفته‌ای برای عیب‌یابی فعال پورت شبکه است. این ویژگی‌ها شامل قابلیت تست پورت اترنت (Ethernet port test)، مکان‌یابی کابل (Cable location)، و مهم‌تر از همه، ویژگی چشمک‌زن پورت (Port blinks) است. ویژگی چشمک‌زن پورت به کاربر اجازه می‌دهد تا با ایجاد یک سیگنال خاص، پورت متناظر با کابل متصل شده را روی سوییچ یا هاب به سرعت پیدا کند و سردرگمی در اتاق‌های سرور شلوغ را به حداقل برساند. علاوه بر این، قابلیت جستجوی دیجیتال (Digital hunt) به کاربران امکان می‌دهد تا سیگنال کابل را با دقت بیشتری ردیابی کنند. برای محافظت از سرمایه‌گذاری شما و اطمینان از عمر طولانی دستگاه، UT685B KIT دارای یک سیستم محافظت ورودی ۷۰ ولت DC است که از آسیب دیدن دستگاه در صورت اتصال ناخواسته به خطوط برق یا پورت‌های فعال با ولتاژ بالا جلوگیری می‌کند. قابلیت خاموش شدن خودکار (Auto power off) دستگاه نیز پس از حدود ۱۰ دقیقه عدم فعالیت فعال می‌شود و به حفظ طول عمر باتری‌ها کمک شایانی می‌کند.

مشخصات فیزیکی، نمایشگر و امکانات جانبی

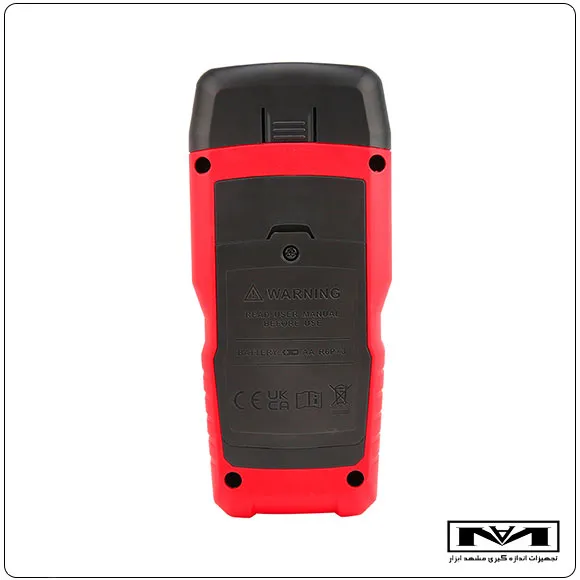

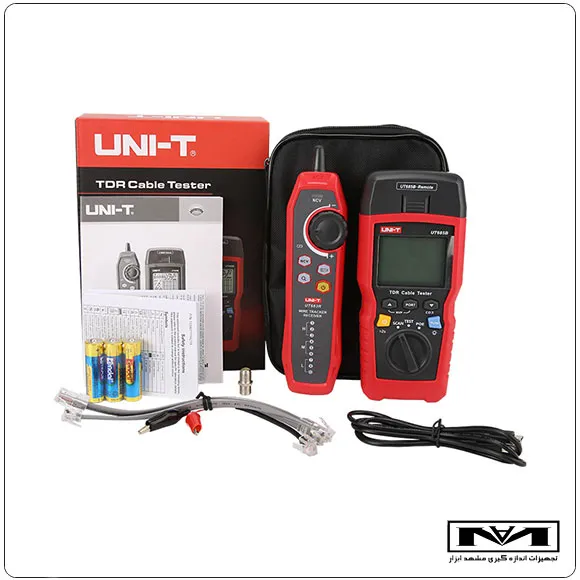

طراحی UNI-T UT685B KIT به گونه‌ای است که قابل حمل، مقاوم و کارآمد باشد. ابعاد محصول ۱۸۰ میلی‌متر × ۸۴ میلی‌متر × ۳۷.۸ میلی‌متر است که آن را به یک ابزار دستی ایده‌آل برای استفاده در محیط‌های کاری مختلف تبدیل می‌کند. صفحه نمایش ۲.۸ اینچی LCD با نور پس‌زمینه، تضمین می‌کند که نتایج تست در شرایط نوری ضعیف نیز به آسانی قابل مشاهده باشند. این دستگاه برای کارکرد خود به چهار عدد باتری آلکالاین AAA نیاز دارد که به راحتی قابل تهیه و تعویض هستند. از نظر امکانات جانبی، UT685B KIT به عنوان یک کیت کامل ارائه می‌شود تا کاربران بتوانند بلافاصله و برای طیف وسیعی از وظایف، از آن استفاده کنند. محتویات استاندارد همراه کیت شامل یک عدد کابل آداپتور RJ45، یک عدد کابل آداپتور RJ11، یک عدد کابل آداپتور RJ11 سازگار با گیره سوسماری (Alligator clip) برای اتصال به سیم‌های جداگانه یا ترمینال‌های خاص، یک عدد پلاگین کانکتور F به کانکتور F برای کابل‌های کواکسیال و یک عدد دفترچه راهنمای کاربر است. این مجموعه جامع از لوازم جانبی، نیاز به تهیه قطعات اضافی را از بین می‌برد و تضمین می‌کند که تستر برای انواع تست‌ها، از جمله تست کابل‌های تلفن، کابل‌های شبکه و اتصالات کواکسیال، آماده است. وزن سبک و ابعاد متناسب دستگاه، حمل و نقل آن را آسان ساخته و اجازه می‌دهد تکنسین‌ها در حین بالا رفتن از نردبان یا کار در فضاهای تنگ، آن را به راحتی مدیریت کنند.

بهینه‌سازی عملیات نصب و نگهداری شبکه با UT685B KIT

UT685B KIT فراتر از یک تستر ساده عمل می‌کند؛ این ابزار در واقع یک عنصر حیاتی در بهینه‌سازی فرآیندهای نصب و نگهداری شبکه‌های کابلی است. با توجه به قابلیت‌های گسترده‌ای که این دستگاه ارائه می‌دهد، کاربرد آن در طیف وسیعی از صنایع و سناریوها از اهمیت بالایی برخوردار است. در صنعت مخابرات، این تستر به مهندسان کمک می‌کند تا عیوب کابل‌های مسی تلفن و خطوط اترنت را به سرعت پیدا کنند. در بخش برق و توزیع انرژی، برای عیب‌یابی کابل‌های کنترلی و ارتباطی درون‌تابلوها و زیرساخت‌های تأسیسات کاربرد دارد. همچنین، در اتاق‌های کامپیوتر و مراکز داده که مدیریت کابل‌های شبکه متراکم و تشخیص زودهنگام خرابی‌ها حیاتی است، نقش کلیدی ایفا می‌کند. این دستگاه به‌طور مؤثری فرآیند عیب‌یابی را تسریع می‌بخشد و اطمینان می‌دهد که کیفیت نصب در بالاترین سطح ممکن باقی می‌ماند. توانایی آن در تشخیص خطای دقیق، زمان از کار افتادگی شبکه را به حداقل می‌رساند و هزینه‌های عملیاتی ناشی از اعزام‌های مکرر برای رفع مشکلات را کاهش می‌دهد. این تستر به ویژه برای نصب‌کنندگان سیستم‌های نظارتی که از کابل‌های کواکسیال و POE استفاده می‌کنند، بسیار ارزشمند است، چرا که به سرعت سلامت کابل و همچنین تأمین برق دوربین‌ها را تأیید می‌کند. به‌طور خلاصه، UT685B KIT یک سرمایه‌گذاری مهم برای هر سازمانی است که به دنبال افزایش کارایی تیم فنی، تضمین کیفیت کابل‌کشی و حفظ عملکرد بی‌وقفه زیرساخت‌های شبکه خود است. این دستگاه به نصاب‌ها کمک می‌کند تا با اطمینان کامل، پروژه‌های خود را به اتمام برسانند و از صحت اتصال و انطباق با استانداردهای صنعتی اطمینان حاصل کنند، که این امر به نوبه خود، اعتبار حرفه‌ای آن‌ها را نزد مشتریان تقویت می‌کند.
