ارت سنج کلمپی دیجیتال برند یونیتی مدل +UNI-T UT275

توضیحات

آشنایی با ارت‌سنج کلمپی یونیتی +UNI‑T UT275

ارت‌سنج کلمپی یونیتی +UNI‑T UT275 یک تستر حرفه‌ای برای سنجش مقاومت زمین، مقاومت حلقه و جریان نشتی در سامانه‌های زمین‌کردن صنعتی و تأسیسات الکتریکی است. این دستگاه برای کاربردهای میدانی و آزمایشگاهی در مخابرات، برق قدرت، هواشناسی، اتاق‌های سرور، خطوط توزیع و انتقال، دکل‌ها، جایگاه‌های سوخت، شبکه‌های زمین‌کردن، صاعقه‌گیرها و محیط‌های صنعتی طراحی شده و با ترکیب دقت بالا، نمایشگر چندمنظوره و امکانات هوشمند، فرآیند ارزیابی کیفیت زمین‌کردن را بدون نیاز به قطع مدار یا باز کردن اتصال تسهیل می‌کند. در UT275+ دامنه اندازه‌گیری مقاومت از 0.010 تا 1000 اهم پوشش داده می‌شود و دامنه جریان تا 20.0 آمپر امتداد دارد؛ این دامنه گسترده، برای ارزیابی حلقه‌های زمین با مقاومت‌های بسیار پایین تا مقادیر بالا و همچنین مانیتورینگ جریان‌های نشتی در بازه میلی‌آمپر تا آمپر مناسب است. سازوکار کلمپی دستگاه باعث می‌شود اندازه‌گیری‌ها به‌صورت غیرتهاجمی و بر پایه القایی انجام شوند، بنابراین در مدارهای در حال کار و در حضور بار، امکان تست ایمن و سریع فراهم است.

دقت و رزولوشن در UT275+ به‌گونه‌ای تنظیم شده که برای بازه‌های مختلف مقاومت و جریان، بهترین تعادل میان سرعت و صحت حاصل شود. حداقل رزولوشن مقاومت 0.001 اهم است و رزولوشن جریان تا 0.01 میلی‌آمپر پایین می‌رود؛ این سطوح رزولوشن به کاربر اجازه می‌دهد تغییرات کوچک در مقاومت حلقه و جریان نشتی را با وضوح قابل اتکا مشاهده کند. در بخش دقت، UT275+ برای مقاومت در بازه‌های 0.010 تا 0.199 اهم با دقت ±(1%+0.02Ω) عمل می‌کند؛ در 0.20 تا 1.99 اهم دقت ±(1%+0.05Ω) است؛ برای 2.0 تا 49.9 اهم ±(1%+0.5Ω)، برای 50.0 تا 99.5 اهم ±(1.5%+1Ω)، برای 100 تا 199 اهم ±(2%+2Ω)، برای 200 تا 395 اهم ±(5%+5Ω)، برای 400 تا 590 اهم ±(10%+10Ω)، برای 600 تا 880 اهم ±(20%+20Ω) و در نهایت برای 900 تا 1000 اهم ±(25%+30Ω). این بیان دقیق دقت‌ها نشان می‌دهد که با افزایش مقدار مقاومت، مؤلفه افزایشی خطی در دقت نیز افزایش می‌یابد که در تجهیزات کلمپی مبتنی بر القا طبیعی است و باید در تفسیر نتایج لحاظ شود.

در بخش جریان، UT275 Plus بازه‌های میلی‌آمپر را با دقت‌های مشخص پوشش می‌دهد: در 1.00 تا 9.99 میلی‌آمپر رزولوشن 0.05 میلی‌آمپر و دقت ±(2.5%+1mA)، در 10.0 تا 99.9 میلی‌آمپر رزولوشن 0.1 میلی‌آمپر و دقت ±(2.5%+5mA)، و در 100 تا 999 میلی‌آمپر رزولوشن 1 میلی‌آمپر با دقت ±(2.5%+10mA) برقرار است. افزون بر این، دو بازه جریان آمپری نیز برای UT275+ تعریف شده است: در 1.00 تا 9.99 آمپر رزولوشن 0.01 آمپر با دقت ±(2.5%+0.2A)، و در 10.0 تا 20.0 آمپر رزولوشن 0.1 آمپر با دقت ±(2.5%+0.5A). این پوشش کامل، آن را برای تشخیص جریان‌های نشتی و ارزیابی بارهای مؤثر بر حلقه زمین بسیار کارآمد می‌سازد.

ساختار فیزیکی، اجزا و ارگونومی

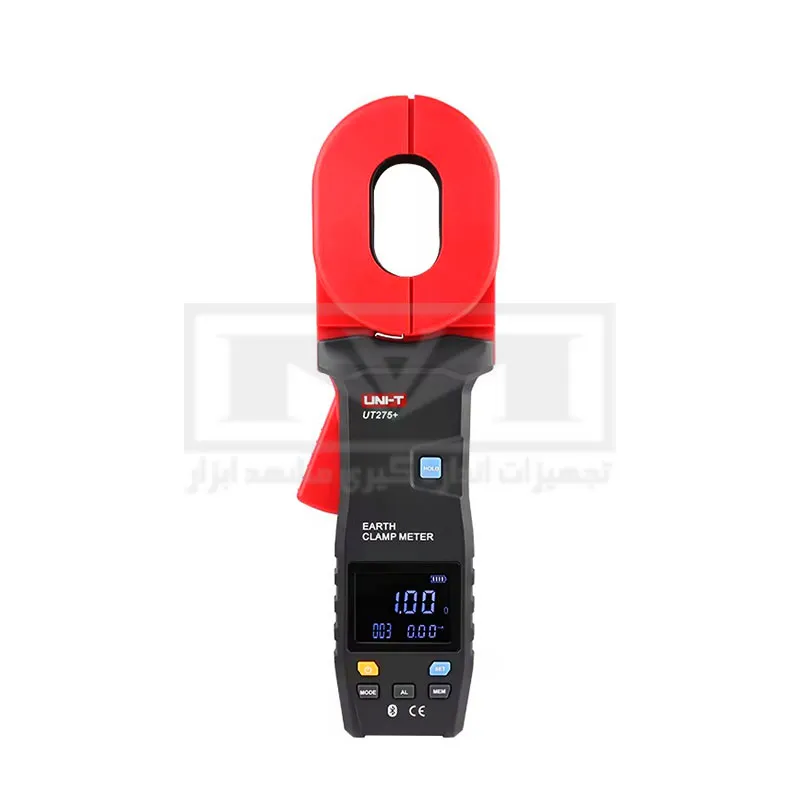

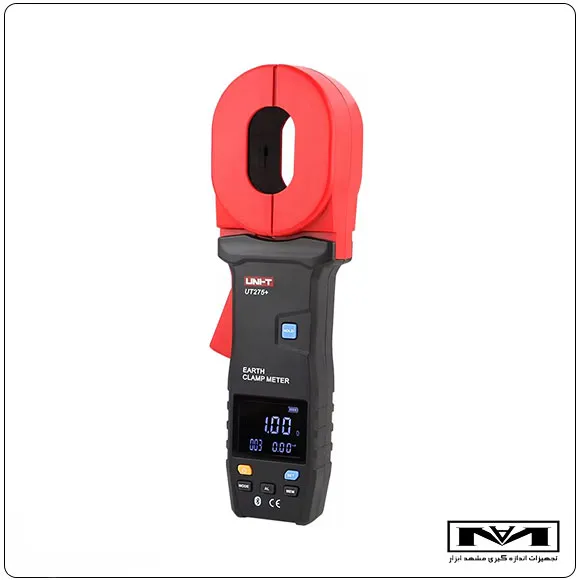

UT275+ با طراحی کلمپی پیشرفته و دهانه فک بیضوی شکل ارائه می‌شود که بازشوی مفید آن 55 در 32 میلی‌متر است؛ این ابعاد مناسب عبور کابل‌ها و هادی‌های رایج در تأسیسات صنعتی و ساختمانی است و به کاربر امکان می‌دهد روی حلقه‌ها و باس‌بارها تست را بدون جداسازی انجام دهد. بدنه دستگاه با ابعاد 285×85×58 میلی‌متر (طول×عرض×ارتفاع) و وزن 1180 گرم (با باتری) ساخته شده تا در عین استحکام، کنترل خوش‌دست و توازن مناسبی داشته باشد. در نمای جلویی، یک نمایشگر LCD چهاررقمی با زمینه مشکی و ابعاد 46×36 میلی‌متر قرار دارد که خوانایی عالی در محیط‌های پرنور و کم‌نور ارائه می‌دهد. در زیر نمایشگر، مجموعه دکمه‌های عملکردی شامل کلید روشن/خاموش، کلید Mode برای تغییر حالت‌های اندازه‌گیری، کلید Alarm برای مدیریت آلارم‌های حد، کلید Storage برای ذخیره داده، کلید Setting برای تنظیمات، و کلید Hold برای نگه‌داشتن عدد روی صفحه قرار گرفته‌اند. ماشه جانبی برای باز و بسته کردن فک‌ها طراحی شده و با عملگر روان، قرارگیری دقیق روی هادی را ممکن می‌کند.

در بسته‌بندی و همراه دستگاه، حلقه کالیبراسیون تعبیه‌شده با دو موقعیت مرجع وجود دارد: حلقه 1 اهم و حلقه 10 اهم که در کاربری روزمره برای صحت‌سنجی سریع پاسخ دستگاه به‌کار می‌روند. استفاده از این حلقه‌ها، روند کالیبراسیون میدانی و تأیید عملکرد قبل از تست‌های حساس را تسهیل می‌کند. قاب دستگاه در برابر میدان‌های محیطی و نویزهای متعارف مقاوم‌سازی شده تا در شرایط صنعتی عملکرد پایدار داشته باشد. طراحی صنعتی با توجه به الزامات ایمنی و تحمل محیطی، دوام لازم برای کاربری مستمر را تضمین می‌کند.

نمایشگر، نمادها و تجربه کاربری

نمایشگر UT275+ با آرایش چندلایه نمادها و بخش‌های عددی، اطلاعات کلیدی را به‌صورت همزمان نشان می‌دهد. عدد اصلی چهاررقمی در مرکز برای مقادیر مقاومت یا جریان استفاده می‌شود؛ ستون واحدها در سمت راست نمایشگر، برچسب‌هایی مانند mA، Ω و سایر نمادهای واحد را فعال می‌کند تا ماهیت کمیت اندازه‌گیری‌شده روشن باشد. در نوار بالایی، وضعیت‌های MODE و HOLD داخل کادرهای کوچک نشان داده می‌شوند و در گوشه بالا-راست، آیکون باتری وضعیت شارژ را به‌صورت لحظه‌ای اطلاع می‌دهد. ناحیه پایین نمایشگر دارای زیرنمایشگرهای بخش‌بندی‌شده برای اطلاعات تکمیلی است و نماد «NOISE» هنگام تشخیص تداخل جریان‌های محیطی ظاهر می‌شود تا به کاربر هشدار دهد که در لحظه، نویز قابل‌توجه می‌تواند بر نتایج تأثیر بگذارد.

سامانه نمادها، وضعیت‌های عملکردی را به‌صورت شفاف اعلان می‌کند: نماد باز بودن فک‌ها زمانی که دهانه باز است یا جسمی مزاحم در ناحیه اندازه‌گیری قرار گرفته، فعال می‌شود؛ نماد باتری کم‌مصرف هشدار کاهش توان را می‌دهد؛ «OL Ω» افزایش بیش از محدوده مقاومت را نشان می‌دهد و «L0.01Ω» به معنای کمتر بودن مقدار از حد پایین و محدودیت نمایش است؛ برای جریان نیز «OL A» اضافه‌بازۀ جریان را اعلان می‌کند. هنگام عبور مقدار اندازه‌گیری‌شده از آستانه تعیین‌شده توسط کاربر، نشانه «Greater than» همراه با هشدار صوتی/نوری فعال می‌شود. نماد [MEM] بیانگر حالت ذخیره‌سازی و پر شدن حافظه (همراه با چشمک‌زدن جهت اعلان تکمیل ظرفیت) است و [MR] حالت مرور داده‌ها را نشان می‌دهد. نماد [NOISE] در حضور تداخل شدید ظاهر می‌شود و علامت «Er» برای شرایطی مانند رها شدن ناگهانی ماشه، وجود جسم در دهانه یا باز بودن فک‌ها جهت جلوگیری از قرائت نادرست نمایش داده می‌شود. این مجموعه نمادها، به‌همراه واحدهای AC/DC و V و دیگر برچسب‌های واحد، خواندن و تفسیر داده‌ها را حتی برای تکنسین‌های میدانی در محیط‌های دشوار ساده می‌سازد.

قابلیت‌ها و امکانات هوشمند

UT275+ قابلیت نمایش همزمان مقاومت و جریان را در برخی حالات ارائه می‌دهد تا کاربر بتواند ارتباط میان جریان نشتی و مقاومت حلقه را به‌صورت لحظه‌ای ارزیابی کند. این دستگاه دارای عملکرد آلارم با آستانه قابل‌تنظیم است؛ به‌محض عبور مقدار از حد تعریف‌شده، هشدار فعال می‌شود و تصمیم‌گیری برای اقدام اصلاحی را تسهیل می‌کند. امکان نگه‌داشتن داده (Hold) برای ثبت مقادیر در لحظه، و ذخیره‌سازی داخلی تا 500 گروه داده فراهم است؛ با پر شدن حافظه، نماد MEM شروع به چشمک‌زدن می‌کند و برای مرور داده‌ها، حالت MR در صفحه ظاهر می‌شود. پورت USB روی دستگاه تعبیه شده تا انتقال، ذخیره و چاپ داده‌ها به‌صورت مستقیم انجام شود؛ کابل USB جهت انتقال داده در بسته ارائه می‌شود. زمان اندازه‌گیری در UT275+ برابر با یک‌بار بر ثانیه است که تعادلی مناسب میان سرعت نوسازی نمایشگر و پایداری قرائت‌ها ایجاد می‌کند. مدیریت توان نیز با قابلیت خاموشی خودکار قابل‌تنظیم در 5، 10، 15 یا 20 دقیقه انجام می‌شود؛ حالت OFF غیرفعال‌سازی خاموشی خودکار است و زمان پیش‌فرض 5 دقیقه در نظر گرفته شده. نمایش لحظه‌ای سطح باتری روی صفحه اجازه می‌دهد از کاهش ناگهانی توان جلوگیری شود.

نکته مهم در تمایز UT275+، وجود قابلیت بلوتوث است که به‌طور اختصاصی برای این مدل در نظر گرفته شده؛ این امکان برای اتصال بی‌سیم به سامانه‌های ثبت یا اپلیکیشن‌های سازگار و مشاهده/ثبت داده‌ها در دستگاه‌های همراه فراهم است. همچنین، سامانه تشخیص تداخل به‌طور خودکار نویزهای محیطی را شناسایی می‌کند و در صورت وجود جریان‌های القایی مزاحم، نماد NOISE را فعال می‌سازد تا کاربر نسبت به شرایط آزمایش آگاه بماند. در مجموع، ترکیب ذخیره‌سازی داخلی، ارتباط USB و بلوتوث، به‌همراه اعلان‌های هوشمند، UT275+ را به ابزاری کامل برای پایش سیستم‌های زمین‌کردن تبدیل کرده است.

مشخصات فنی، منبع تغذیه و شرایط محیطی

این دستگاه در شرایط مرجع 23 درجه سانتی‌گراد با تلرانس ±5 درجه و رطوبت کمتر از 75 درصد کار می‌کند. منبع تغذیه آن DC 6 ولت با چهار باتری آلکالاین AA 1.5 ولتی است که به‌دلیل در دسترس بودن و پایداری، برای کاربری میدانی مناسب است. حالت اندازه‌گیری بر پایه «القای متقابل» طراحی شده و رزولوشن مقاومت به 0.001 اهم و رزولوشن جریان به 0.01 میلی‌آمپر می‌رسد؛ این طراحی القایی، بدون ایجاد اتصال مستقیم، امکان اندازه‌گیری غیرتهاجمی را فراهم می‌کند. توان مصرفی دستگاه حداکثر 110 میلی‌آمپر است که با مدیریت خاموشی خودکار و نمایش وضعیت باتری، بهره‌وری انرژی را افزایش می‌دهد. در بخش دوام محیطی، UT275+ برای کار در دمای -10 تا 40 درجه سانتی‌گراد با رطوبت کمتر از 80 درصد و ذخیره‌سازی در -20 تا 60 درجه سانتی‌گراد با رطوبت کمتر از 70 درصد مشخص شده است. مقاومت عایقی بیش از 20 مگااهم در 500 ولت بین مدار و بدنه گزارش شده و تحمل ولتاژ AC 3700V/rms بین مدار و قاب دستگاه ایمنی الکتریکی را تضمین می‌کند. میدان مغناطیسی بیرونی مجاز کمتر از 40 آمپر بر متر و میدان الکتریکی بیرونی کمتر از 1 ولت بر متر است؛ این حدود باعث می‌شوند اندازه‌گیری‌ها در محیط‌های صنعتی پرتداخل، تا حد امکان پایدار بمانند.

از نظر استانداردهای ایمنی، UT275+ منطبق با IEC61010-1 با رده‌بندی CAT III 300V و CAT IV 150V و درجه آلودگی 2 است، و همچنین استانداردهای IEC61010-031 و IEC61557-1 (ویژه اندازه‌گیری مقاومت زمین) را پوشش می‌دهد. این همخوانی با استانداردهای بین‌المللی، قابلیت استفاده در محیط‌های برق‌رسانی و شبکه‌های توزیع را با رعایت الزامات حرفه‌ای تضمین می‌کند. ابعاد، وزن و ساختار مکانیکی دستگاه برای تحمل ضربه‌های معمول کاری و شرایط سخت طراحی شده‌اند و نمایشگر با زمینه مشکی خوانایی مناسب را فراهم می‌کند.

اصل اندازه‌گیری و تفسیر نتایج

اصل کار UT275 Plus بر اندازه‌گیری مقاومت حلقه زمین از طریق القای ولتاژ و جریان در حلقه بسته‌ای است که از طریق دهانه کلمپ احاطه می‌شود. سیم‌پیچ ولتاژ در فک‌ها، اختلاف پتانسیلی V را القا می‌کند و سیم‌پیچ جریان موجب ایجاد جریان I در حلقه می‌شود؛ دستگاه با اندازه‌گیری همزمان V و I، مقاومت R حلقه را به‌صورت آنی محاسبه و نمایش می‌دهد. این روش غیرتهاجمی، خصوصاً در سامانه‌هایی که قطع اتصال زمین دشوار یا خطرناک است، برتری عملیاتی دارد. برای تضمین دقت در بازه‌های مختلف، کاربر باید به حدود دقت اعلام‌شده در هر محدوده توجه کند و در محیط‌های خارج از بازه دمایی 18 تا 28 درجه سانتی‌گراد، به یاد داشته باشد که برای هر درجه سانتی‌گراد انحراف از این بازه، مؤلفه «دقت آزمون × 0.1/°C» به خطا افزوده می‌شود؛ در کنار این، نرخ تغییر دمای محیط باید کمتر از 0.5 درجه در دقیقه باشد تا پایداری قرائت‌ها حفظ شود. در حضور تداخل‌های محیطی، نماد NOISE هشدار می‌دهد که میدان‌های القایی یا جریان‌های خزنده ممکن است بر قرائت‌ها اثر بگذارند؛ در این شرایط، تثبیت مکان فک‌ها، اطمینان از بسته بودن کامل دهانه و کاهش منابع نویز، به بهبود کیفیت اندازه‌گیری کمک می‌کند.

کاربردهای عملی و سناریوهای استفاده

یونیتی پلاس UT275 در پایش شبکه‌های زمین‌کردن ساختمان‌ها و کارخانجات، ارزیابی مقاومت حلقه‌های زمین در پست‌های برق و خطوط انتقال، بررسی کیفیت زمین‌کردن دکل‌های مخابراتی و صاعقه‌گیرها، و تشخیص جریان‌های نشتی در تابلوها و مسیرهای تغذیه کاربرد دارد. در سایت‌های نفت و گاز و جایگاه‌های سوخت، اندازه‌گیری دقیق مقاومت زمین برای مدیریت خطرات الکتریکی و الکتروستاتیکی حیاتی است؛ UT275+ با روش کلمپی، بدون باز کردن اتصال، امکان تست‌های سریع و دوره‌ای را فراهم می‌کند. قابلیت هشدار آستانه به تیم‌های بهره‌بردار کمک می‌کند حدهای قابل قبول را تعریف و انحراف‌ها را به‌سرعت شناسایی کنند. ذخیره‌سازی 500 گروه داده و مرور آن‌ها در حالت MR، گزارش‌دهی و مستندسازی وضعیت زمین‌کردن را تسهیل می‌کند، و ارتباط USB و بلوتوث گزینه‌های انتقال و یکپارچه‌سازی با سامانه‌های مدیریت نگهداشت را گسترده می‌سازد. با توجه به تحمل میدان‌های محیطی و اعلان وضعیت‌های بحرانی مانند OL Ω یا OL A، دستگاه در محیط‌های سخت صنعتی هم خوانایی و اعتمادپذیری خود را حفظ می‌کند.

جمع‌بندی ویژگی‌ها و مزیت‌ها

در یک نگاه، UT275+ مجموعه‌ای جامع از قابلیت‌های اندازه‌گیری مقاومت زمین، مقاومت حلقه و جریان نشتی را با دقت‌های مشخص در بازه‌های گسترده ارائه می‌دهد: رزولوشن‌های ریز 0.001Ω و 0.01mA، دقت‌های مرحله‌ای مطابق بازه‌ها، دامنه جریان تا 20.0 آمپر، نمایش همزمان مقاومت و جریان، آلارم حد با اعلان واضح، ذخیره‌سازی 500 گروهی، مرور داده با MR، تشخیص خودکار نویز با نمایش NOISE، نمادهای کاربردی برای مدیریت وضعیت‌ها مانند MEM، OL و Er، و مدیریت توان با خاموشی خودکار قابل‌تنظیم. ساختار فیزیکی خوش‌دست با دهانه 55×32 میلی‌متر، نمایشگر چهاررقمی با زمینه مشکی و کلیدهای عملکردی کامل، در کنار حلقه‌های کالیبراسیون 1Ω و 10Ω، تجربه کاربری حرفه‌ای را تضمین می‌کند. از منظر زیست‌محیطی و ایمنی، تطابق با IEC61010-1 (CAT III 300V، CAT IV 150V، درجه آلودگی 2)، IEC61010-031 و IEC61557-1، به‌همراه مقاومت عایقی >20MΩ و تحمل AC 3700V/rms بین مدار و بدنه، سطح استاندارد بالایی برای کار در تأسیسات برقی فراهم می‌آورد. در نهایت، قابلیت بلوتوث که مختص UT275+ است، آن را برای تیم‌های نگهداشت و پایش هوشمند، مناسب‌تر از مدل‌های فاقد ارتباط بی‌سیم می‌کند و جریان کاری مبتنی بر ثبت و تحلیل داده را تسهیل می‌نماید
