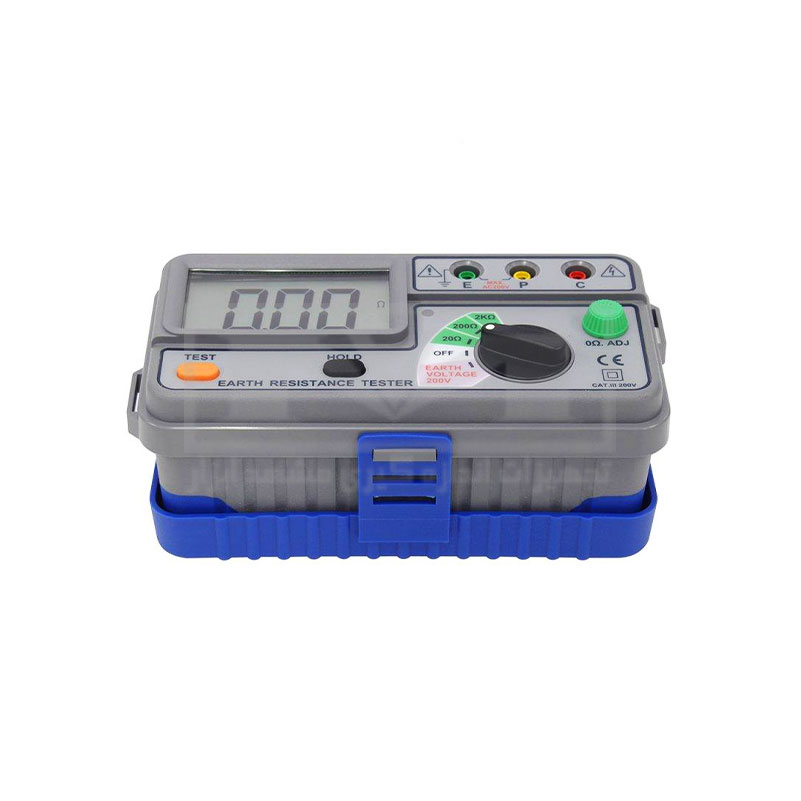

ارت سنج دیجیتال سه سیمه 2 پلیت اس ای دبلیو مدل SEW 1120 ER

توضیحات

معرفی و اهمیت ارت سنج SEW 1120 ER

در دنیای مدرن امروز که فناوری و الکترونیک در تمامی عرصه‌های زندگی ما نفوذ کرده‌اند، ایمنی تجهیزات برقی و حفظ جان انسان‌ها از خطرات ناشی از نوسانات ناخواسته و نشتی برق، اهمیت فوق‌العاده‌ای یافته است. یکی از ابزارهای کلیدی برای بررسی سلامت و عملکرد صحیح سیستم‌های ارتینگ یا زمین، ارت سنج‌ها هستند. در این میان، ارت سنج SEW 1120 ER یکی از قابل‌اعتمادترین و کاربردی‌ترین دستگاه‌ها برای اندازه‌گیری مقاومت زمین و ولتاژ زمین به شمار می‌رود که با بهره‌گیری از فناوری پیشرفته، امکانات متنوع و قابلیت‌های ویژه، توانسته رضایت طیف وسیعی از کاربران را در صنایع مختلف الکتریکی و ساختمانی جلب کند.

ویژگی‌های ممتاز ارت سنج SEW 1120 ER

یکی از برجسته‌ترین ویژگی‌های SEW 1120 ER، مقاومت بالای آن در برابر نفوذ آب و گردوغبار است. این دستگاه با استاندارد محافظتی IP54 طراحی و تولید شده که بدین معناست حتی در شرایط محیطی نسبتاً ناسازگار و مکان‌هایی که امکان پاشش آب یا گردوغبار وجود دارد، می‌تواند بدون نگرانی از آسیب دیدن، مورد استفاده قرار گیرد. این قابلیت برای متخصصان و تکنسین‌های برق که غالباً در محیط‌های باز و کارگاهی فعالیت دارند، یک مزیت محسوب می‌شود.

قابلیت‌های اندازه‌گیری و نحوه عملکرد

SEW 1120 ER قادر به اندازه‌گیری دقیق مقاومت زمین در سه رنج مختلف است: ۰ تا ۲۰ اهم، ۰ تا ۲۰۰ اهم و ۰ تا ۲۰۰۰ اهم. این بازه‌ی وسیع، امکان کاربرد دستگاه در پروژه‌های متنوع، اعم از ساختمان‌های کوچک تا زیرساخت‌های صنعتی گسترده را فراهم می‌سازد. همچنین توانایی اندازه‌گیری ولتاژ زمین تا ۲۰۰ ولت متناوب (در بازه فرکانسی ۴۰ تا ۵۰۰ هرتز)، موجب می‌شود کاربر بتواند علاوه بر مقاومت، از سالم بودن ولتاژ ارت نیز اطمینان حاصل کند و در صورت وجود مشکل، سریعاً برای رفع آن اقدام نماید.

یکی از امتیازات مهم این دستگاه، بهره‌مندی از جریان اندازه‌گیری ۲ میلی‌آمپر است. این مقدار جریان بسیار کم، امکان بررسی مقاومت زمین را بدون تریپ کردن یا فعال شدن کلید‌های نشتی جریان (RCDها) یا قطع‌کننده‌های حفاظتی در مدار آزمون، فراهم می‌آورد. این روش اندازه‌گیری، به‌ویژه در مکان‌هایی که سیستم ریسِت و تغذیه بر پایه مدار نشتی جریان طراحی شده، بسیار حیاتی است و از قطع بی‌مورد برق و ایجاد اختلال در کار سایر دستگاه‌ها پیشگیری می‌کند.

تجهیزات همراه و طراحی کاربرپسند

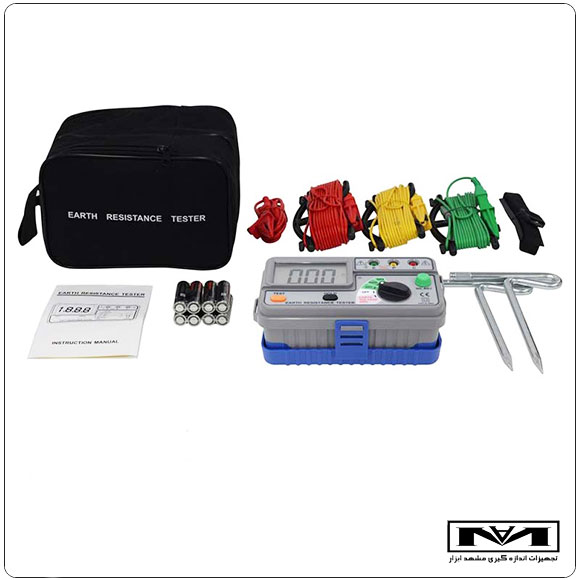

در بسته‌بندی SEW 1120 ER، کابل‌های تست به‌صورت استاندارد و همراه دستگاه ارائه می‌شوند که مطابق با سیستم اندازه‌گیری دو سیمه طراحی شده‌اند. این موضوع باعث ساده‌تر شدن فرآیند انجام تست و افزایش راحتی کاربر در هنگام اندازه‌گیری می‌شود. همچنین دستگاه امکان انجام “صفر اهم” یا تنظیم عدد صفر را در اختیار کاربر قرار داده است. در این حالت، کاربر می‌تواند قبل از شروع تست اصلی، مقدار مقاومت داخلی پروب‌ها و سیم‌های رابط را جبران نموده و نتایج دقیقی از اندازه‌گیری به‌دست آورد.

نمایشگر دستگاه از نوع دیجیتال ۳.۵ رقمی (۳½ دیجیت) با ظرفیت نمایش تا ۲۰۰۰ شمارش است که اطلاعات اندازه‌گیری را به‌صورت واضح و شفاف نمایش می‌دهد. وجود نمادها و نشانه‌های قابل درک نظیر هشدار باتری ضعیف یا حالت Data Hold در نمایشگر، کاربری دستگاه را بسیار آسان و بی‌دغدغه می‌کند.

دقت و قابلیت اطمینان در اندازه‌گیری

دقت اندازه‌گیری برای مقاومت زمین در این دستگاه ±۲ درصد ریدینگ (مقدار خوانده شده) به‌علاوه دو عدد رقمی یا معادل ۰.۱ اهم، هر کدام که بیشتر باشد، است. این میزان دقت برای کاربردهای عملیاتی و صنعتی بسیار قابل قبول بوده و به مهندسان و تکنسین‌های برق اطمینان می‌دهد نتایج به‌دست آمده قابل اتکا و معتبر است. علاوه‌بر آن، قابلیت تفکیک یا Resolution دستگاه در رنج‌های مختلف، امکان ثبت کم‌ترین تغییرات را فراهم می‌سازد؛ برای مثال در بازه ۰ تا ۲۰ اهم تفکیک ۰.۰۱ اهم، در بازه ۰ تا ۲۰۰ اهم تفکیک ۰.۱ اهم و در بازه ۰ تا ۲۰۰۰ اهم تفکیک ۱ اهم را ارائه می‌دهد.

به منظور جلوگیری از بروز خطاهای احتمالی و اطمینان از درستی عملکرد دستگاه، اگر مدار به هر دلیلی قطع باشد یا مفتوح گردد، چراغ LED مقابل دستگاه خاموش خواهد شد تا کاربر متوجه اشکال شده و بتواند جهت رفع آن اقدام کند. همچنین در مواقعی که عدد اندازه‌گیری از ظرفیت نمایشگر فراتر رود، علامت “۱” در سمت چپ نمایشگر ظاهر می‌شود تا کاربر متوجه اضافه بار یا خروج از محدوده مجاز شود.

تسهیلات جانبی و هشدارها

باتوجه به اینکه دستگاه توسط هشت عدد باتری قلمی (AA 1.5V) تغذیه می‌شود، وجود اعلان کاهش ولتاژ باتری (Low battery indication) بسیار کاربردی است. با کاهش میزان شارژ باتری، نماد مربوطه روی صفحه ظاهر شده و به کاربر هشدار می‌دهد تا پیش از اتمام کامل شارژ از بروز وقفه در تست‌ها جلوگیری کند.

از ویژگی‌های برجسته دیگر این ارت سنج می‌توان به امکان Data Hold اشاره کرد. کاربر با فعال‌سازی این قابلیت، می‌تواند عدد نمایش داده شده را ثابت نگه دارد و پس از پایان تست یا هنگام ثبت اطلاعات، هیچ نگرانی بابت تغییر ناگهانی مقدار یا از دست رفتن عدد مربوطه نخواهد داشت.

کاربردها و موارد استفاده‌ی دستگاه

ارت سنج SEW 1120 ER به دلیل محدوده اندازه‌گیری وسیع، دوام بالا، دقت قابل توجه و طراحی مقاوم خود، برای طیف وسیعی از کاربردها، مناسب و ایده‌آل است. مهندسان برق، نگهداری و تعمیرات تأسیسات صنعتی، مراکز برق‌رسانی، برج‌های مخابراتی، پروژه‌های عمرانی، آزمایشگاه‌های دانشگاهی و فنی، شرکت‌های پیمانکاری تأسیسات الکتریکی و حتی برقکاران حرفه‌ای ساختمان، همگی می‌توانند از مزایای این دستگاه بهره‌مند شوند.

این دستگاه برای تست دوره‌ای سیستم ارتینگ ساختمان‌های بلندمرتبه، کارخانه‌ها، تأسیسات توزیع و انتقال برق، پست‌های برق، بیمارستان‌ها و مراکز حساس به برق، بسیار حیاتی است. تعیین صحت اتصال الکتریکی زمین و اطمینان از سطح ایمنی سامانه، موجب پیشگیری از آسیب تجهیزات برقی، کاهش ریسک برق‌گرفتگی و تضمین عملکرد صحیح تجهیزات حفاظتی خواهد شد.

استانداردها و ایمنی پیشرفته

SEW 1120 ER با رعایت دقیق استانداردهای بین‌المللی طراحی و تولید شده است. این دستگاه مطابق با استاندارد ایمنی IEC/EN 61010-1 با سطح CAT III 200V و همچنین استانداردهای تخصصی IEC 61557-1 و IEC 61557-5 و نیز استاندارد EN 61326-1 ساخته شده است. این موضوع نشان‌دهنده سطح بالای ایمنی، دقت و کیفیت عملکرد دستگاه بوده و اطمینان خاطر کاربران حرفه‌ای و مراکز تخصصی را فراهم می‌سازد. صحت عملکرد و ایمنی بالا در محیط‌های صنعتی و کارگاهی، یکی از ملزومات اصلی انتخاب یک ارت سنج حرفه‌ای به شمار می‌رود که SEW 1120 ER به خوبی از عهده آن برآمده است.

طراحی ارگونومیک و قابلیت حمل

ابعاد مناسب دستگاه (۱۷۵ در ۸۵ در ۷۵ میلی‌متر) و وزن حدود ۶۰۰ گرم (با باتری)، سبب شده حمل و جابجایی این ارت سنج بسیار آسان باشد. طراحی ارگونومیک و خوش‌دست بدنه، تجربه کاربری راحت و دلپذیری به کاربر ارائه می‌دهد و حتی در استفاده‌های طولانی‌مدت نیز موجب خستگی نمی‌شود. این ویژگی به‌ویژه برای تکنسین‌هایی که روزانه با دستگاه‌های متعدد سروکار دارند، اهمیت بالایی دارد.

در مجموع، «ارت سنج SEW 1120 ER» با مجموعه‌ای از قابلیت‌های پیشرفته، ایمنی مثال‌زدنی، دقت در اندازه‌گیری، طراحی مقاوم و کاربرپسند، به عنوان ابزاری مطمئن و کارآمد برای آزمون و پایش سیستم‌های ارتینگ برقی شناخته می‌شود. این دستگاه با عملکرد بدون نقص حتی در شرایط سخت محیطی، بهره‌مندی از تجهیزات جانبی استاندارد، قابلیت Data Hold و هشدار باتری ضعیف، فرآیند اندازه‌گیری و نگهداری از شبکه‌های ارتینگ را به شکل قابل توجهی ساده و سریع می‌سازد.

بنابراین، اگر به دنبال ابزاری قابل اعتماد برای اندازه‌گیری مقاومت زمین و ولتاژ زمین با استانداردهای جهانی، دوام و کیفیت بالا هستید، SEW 1120 ER می‌تواند یکی از بهترین انتخاب‌ها برای شما باشد؛ ابزاری که ایمنی، دقت و سهولت کاربری را در کنار هم ارائه می‌دهد و نقش مهمی در حفظ سلامت تجهیزات الکتریکی و امنیت جانی افراد ایفا می‌کند.
