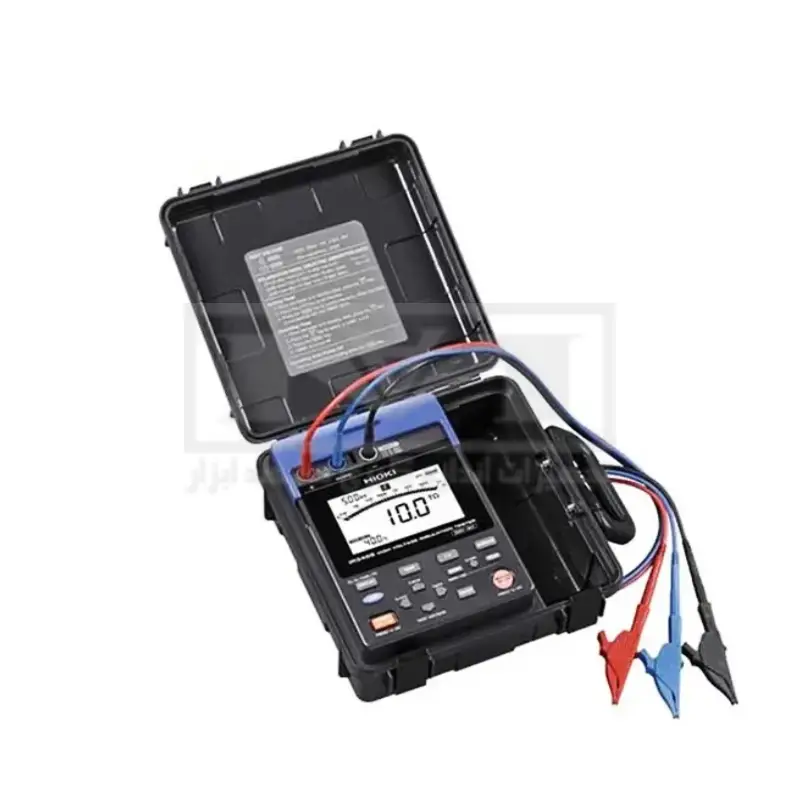

میگر 5 کیلو ولت فلیر مدل HIOKI IR3455

توضیحات

میگر 5 کیلو ولت IR3455 هیوکی: ابزاری بی‌نظیر برای پایش عایق‌ها

در دنیای پیچیده و پرخطر صنعت برق، ایمنی و قابلیت اطمینان تجهیزات الکتریکی حرف اول را می‌زند. سیستم‌های فشار قوی، ترانسفورماتورها، موتورها، کابل‌ها و سایر اجزای حیاتی زیرساخت‌های الکتریکی، همگی نیازمند عایق‌بندی دقیق و مطمئن هستند تا از بروز حوادث ناگوار، اتصال کوتاه، اتلاف انرژی و خرابی‌های پرهزینه جلوگیری شود. در این میان، “میگر” یا همان “اهم متر دیجیتال عایق‌سنج” (که گاهی از آن با نام تستر عایق یا مگا اهم متر نیز یاد می‌شود)، نقشی کلیدی در سنجش سلامت و مقاومت عایق‌ها ایفا می‌کند. میگر دیجیتال هیوکی مدل IR3455، یکی از پیشرفته‌ترین و کارآمدترین ابزارهای موجود در این حوزه است که با توانایی‌های منحصر به فرد خود، استانداردهای جدیدی را در تست عایق‌بندی تجهیزات فشار قوی تعریف می‌کند.

اهداف و کاربرد: پاسخی به نیاز حیاتی صنعت

هدف اصلی از طراحی و تولید میگر دیجیتال هیوکی IR3455، فراهم آوردن ابزاری دقیق و قابل اعتماد برای سنجش مقاومت عایق‌های مختلف در محیط‌های صنعتی است. این دستگاه با قابلیت تولید 5 سطح ولتاژ تست از 250 ولت تا 5000 ولت (5 کیلو ولت)، به کاربران این امکان را می‌دهد که مقاومت عایق را با دقت و اطمینان بی‌نظیری ارزیابی کنند. این گستره ولتاژی، میگر IR3455 را برای تست طیف وسیعی از تجهیزات فشار قوی، از جمله ترانسفورماتورهای قدرت، کابل‌های انتقال و توزیع، موتورهای الکتریکی بزرگ، ژنراتورها و سایر تجهیزات فشار قوی، به گزینه‌ای ایده‌آل تبدیل می‌کند.

طراحی این ابزار بر پایه کاهش زمان کار و افزایش قابلیت اطمینان بنا شده است. در واقع، مهندسان هیوکی تلاش کرده‌اند تا با به کارگیری فناوری‌های پیشرفته، فرآیند تست عایق را هر چه سریع‌تر، دقیق‌تر و آسان‌تر سازند. این دستگاه فراتر از یک اهم متر ساده عمل می‌کند؛ یک تستر مقاومت عایقی ولتاژ بالا است که تمامی نیازهای مربوط به سنجش عایق‌بندی در رنج ولتاژهای بالا را به بهترین شکل ممکن تامین می‌کند. این قابلیت‌ها به کاربران اطمینان می‌دهد که می‌توانند با تکیه بر داده‌های ارائه شده توسط IR3455، تصمیمات مهمی در خصوص تعمیر و نگهداری، جایگزینی یا ادامه فعالیت تجهیزات اتخاذ کنند.

امکانات کلیدی: نوآوری در خدمت کارایی

میگر هیوکی IR3455 با مجموعه‌ای از امکانات کلیدی و پیشرفته، خود را از سایر دستگاه‌های مشابه متمایز می‌سازد. یکی از برجسته‌ترین این امکانات، توانایی عملکرد در 5 سطح ولتاژ تست است که قابلیت انعطاف‌پذیری بالایی را برای کاربر فراهم می‌کند. این دستگاه می‌تواند در ولتاژهای 250 ولت، 500 ولت، 1000 ولت (1 کیلو ولت)، 2.5 کیلو ولت و 5 کیلو ولت، مقاومت عایقی را با دقت فوق‌العاده‌ای اندازه‌گیری کند. این قابلیت به مهندسان و تکنسین‌ها امکان می‌دهد تا متناسب با نوع و مشخصات عایق مورد نظر، ولتاژ تست مناسب را انتخاب کنند و از صحت و اعتبار نتایج اطمینان حاصل نمایند.

علاوه بر اندازه‌گیری مقاومت عایقی، IR3455 قادر به محاسبه و نمایش شاخص‌های حیاتی PI (Polarization Index – شاخص قطبیت) و DAR (Dielectric Absorption Ratio – نسبت جذب دی الکتریک یا عایقی) نیز می‌باشد. این دو شاخص، معیارهای بسیار مهمی برای ارزیابی وضعیت عایق، میزان آلودگی و رطوبت آن، و همچنین طول عمر باقی‌مانده عایق هستند. توانایی دستگاه در محاسبه خودکار این شاخص‌ها، تحلیل وضعیت عایق را برای کاربر بسیار ساده‌تر می‌کند و نیاز به محاسبات دستی پیچیده را از بین می‌برد.

یک ویژگی بسیار کارآمد دیگر، برخورداری از حافظه داخلی برای ذخیره داده‌های اندازه‌گیری و سوابق تست است. این قابلیت به کاهش چشمگیر زمان تست کمک می‌کند، زیرا نیازی به یادداشت‌برداری دستی در محل تست نیست. تمام داده‌ها شامل مقاومت، ولتاژ تست، جریان نشتی، شاخص‌های PI و DAR و زمان سپری شده، به صورت خودکار در حافظه دستگاه ذخیره می‌شوند. این داده‌ها می‌توانند در فرصتی مناسب‌تر به رایانه منتقل شده و مورد مطالعه و تحلیل عمیق‌تر قرار گیرند. این ویژگی، به ویژه برای پروژه‌های بزرگ و آزمایش‌های دوره‌ای که نیاز به ثبت و مقایسه داده‌ها در طول زمان دارند، بسیار ارزشمند است.

ارتباط با رایانه‌ها نیز یکی دیگر از نقاط قوت IR3455 است. این تستر از رابط USB 2.0 برای برقراری ارتباط الکتریکی و نرم‌افزاری با کامپیوتر بهره می‌گیرد. این اتصال، امکان انتقال سریع و آسان داده‌ها از دستگاه به نرم‌افزارهای تحلیلی و گزارش‌دهی را فراهم می‌کند. کاربران می‌توانند با استفاده از نرم‌افزارهای اختصاصی هیوکی، داده‌ها را مشاهده، تحلیل، نمودارها را رسم کرده و گزارش‌های جامع و حرفه‌ای تولید نمایند. این سطح از یکپارچگی داده‌ها، به طور چشمگیری قابلیت اطمینان سیستم و به طور کلی ایمنی سیستم را بالا می‌برد.

دامنه‌های ولتاژ و محدوده تست مقاومت: انعطاف‌پذیری و دقت بی‌نظیر

همانطور که اشاره شد، میگر هیوکی IR3455 در پنج سطح ولتاژ مختلف، قابلیت تست مقاومت عایقی را داراست. این ولتاژها شامل 250 ولت، 500 ولت، 1000 ولت، 2.5 کیلو ولت و 5 کیلو ولت می‌شوند. در هر یک از این بازه‌های ولتاژی، امکان انجام تنظیمات دقیق‌تر نیز وجود دارد که به کاربر اجازه می‌دهد ولتاژ تست را با توجه به مشخصات دقیق عایق و استانداردهای مربوطه تنظیم کند.

پس از انتخاب ولتاژ تست و شروع فرآیند اندازه‌گیری، نمایشگر دستگاه، واحد مقاومت، مقدار ولتاژ تست و سایر پارامترهای حیاتی را به وضوح نمایش می‌دهد. مقاومت قابل اندازه‌گیری در هر دامنه ولتاژی، دارای مقادیر خاص و بسیار وسیعی است که نشان‌دهنده دقت و توانایی بالای دستگاه در سنجش عایق‌های با کیفیت‌های متفاوت است.

• در ولتاژ 250 ولت، مقاومت عایقی تا 500 گیگا اهم قابل اندازه‌گیری است.
• برای ولتاژ 500 ولت، محدوده اندازه‌گیری از 0 تا 1 ترا اهم (1000 گیگا اهم) گسترش می‌یابد.
• در ولتاژ 1 کیلو ولت، دستگاه قادر به اندازه‌گیری مقاومت از 0 تا 2 ترا اهم است.
• با افزایش ولتاژ به 2.5 کیلو ولت، این محدوده تا 5 ترا اهم افزایش می‌یابد.
• و در نهایت، در بالاترین ولتاژ تست یعنی 5 کیلو ولت، میگر IR3455 می‌تواند مقاومت عایقی را تا 10 ترا اهم اندازه‌گیری کند.

این دامنه‌های اندازه‌گیری بسیار گسترده، این میگر را برای تست عایق‌های بسیار با کیفیت و همچنین تشخیص دقیق‌ترین نقص‌ها در عایق‌بندی، به ابزاری بی‌رقیب تبدیل می‌کند. توانایی اندازه‌گیری مقاومت تا 10 ترا اهم، نشان‌دهنده حساسیت فوق‌العاده این دستگاه در شناسایی حتی کوچکترین تغییرات در خواص عایقی است.

جریان نشتی: نگاهی عمیق به سلامت عایق

یکی دیگر از قابلیت‌های مهم میگر هیوکی IR3455، توانایی اندازه‌گیری و نمایش جریان‌های نشتی است. جریان نشتی، جریان بسیار کوچکی است که از طریق عایق نامطلوب یا آسیب‌دیده، از مدار اصلی به زمین یا به سایر قسمت‌های مدار نشت می‌کند. اندازه‌گیری دقیق این جریان، بینشی عمیق از وضعیت سلامت عایق فراهم می‌کند. این دستگاه می‌تواند جریان‌های نشتی را از 1 نانوآمپر (بسیار کوچک) تا 1.20 میلی‌آمپر اندازه‌گیری کند. این جریان همان جریانی است که در ولتاژ تست اعمال شده به عایق، تولید می‌شود. پایش دقیق جریان نشتی، به مهندسان کمک می‌کند تا عیوب پنهان در عایق را شناسایی کرده و قبل از تبدیل شدن به مشکلات بزرگ‌تر، اقدامات اصلاحی لازم را انجام دهند.

نمایشگر و نشانگرها: وضوح و اطلاعات در یک نگاه

تستر هیوکی IR3455 به یک نمایشگر LCD دیجیتال پیشرفته با رزولوشن 999 و نور پس‌زمینه مجهز شده است. این نمایشگر نه تنها مقادیر عددی را با وضوح بالا نشان می‌دهد، بلکه نمودار میله‌ای تحلیل شده را نیز به تصویر می‌کشد. این نمودار میله‌ای، دیداری سریع از روند تغییرات مقاومت یا سایر پارامترها ارائه می‌دهد که برای تحلیل‌های سریع در محل تست بسیار مفید است.

نور پس‌زمینه نمایشگر با روشن شدن یک چراغ LED سفید روشن می‌شود. این نور، ارقام و مقادیر نمایش داده شده را به راحتی قابل خواندن می‌سازد، حتی در محیط‌های بسیار کم نور یا تاریک که کار با دستگاه‌های اندازه‌گیری دیگر دشوار است. روشنایی بهینه این LED، کارایی دستگاه را در شرایط نوری مختلف تضمین می‌کند.

علاوه بر این، میگر IR3455 دارای نشانگر هادی‌های داغ است که یکی از امکانات ایمنی و کاربردی ویژه آن محسوب می‌شود. این نشانگر، به کاربر هشدار می‌دهد که در صورت وجود ولتاژ در هادی‌ها، از تماس مستقیم خودداری کند و از بروز حوادث الکتریکی جلوگیری می‌نماید. این ویژگی به افزایش ایمنی اپراتور در حین کار با تجهیزات فشار قوی کمک شایانی می‌کند.

پراب‌ها و لوازم جانبی: اتصال مطمئن و ایمن

برای برقراری اتصال مطمئن و ایمن به عایق مورد تست، تستر هیوکی IR3455 از سیم‌های تست با کیفیت بالا و گیره‌های تمساحی مقاوم بهره می‌گیرد. این پراب‌ها به گونه‌ای طراحی شده‌اند که بتوانند ولتاژهای بالا را تحمل کرده و در عین حال، اتصالی پایدار و دقیق با سطح عایق ایجاد کنند. کیفیت ساخت این پراب‌ها، تضمین‌کننده حداقل افت ولتاژ و انتقال دقیق سیگنال برای اندازه‌گیری‌های معتبر است.

منبع تغذیه: پایداری و طول عمر بالا

تغذیه میگر هیوکی IR3455 از طریق 6 عدد باتری آلکالاین LR6 سایز AA یا پک باتری 9459 تامین می‌شود. این دو گزینه، انعطاف‌پذیری خوبی را برای کاربر فراهم می‌کنند. باتری‌های LR6، با تداوم استفاده تا 5 ساعت، برای کاربردهای روزمره و تست‌های کوتاه‌مدت مناسب هستند. در حالی که پک باتری 9459، با تداوم استفاده تا 9 ساعت، برای پروژه‌های طولانی‌تر و آزمایش‌های مکرر، گزینه بهتری محسوب می‌شود. این تداوم استفاده برای باتری‌ها در شرایط مدار باز و در ولتاژ 5 کیلو ولت مثبت و منفی برقرار است که نشان‌دهنده بهینه‌سازی مصرف انرژی در دستگاه است.

همچنین، برای شارژ باتری‌ها و امکان استفاده از دستگاه به صورت پیوسته بدون نیاز به تعویض باتری، آداپتور AC مدل 9418-15 (با ورودی 100 تا 240 ولت) نیز برای این وسیله در دسترس است. این آداپتور امکان شارژ باتری‌ها را در محل فراهم می‌کند و به افزایش کارایی و قابلیت اطمینان دستگاه در محیط‌های کاری مختلف کمک می‌کند.
