ردیاب کابل (cable tracker)

ردیاب کابل (Cable Tracker) در صنایع برق و زیرساخت

در دنیای امروز، توسعه خطوط برق، مخابرات، دیتا و سیستم‌های کنترلی به شدت بر پایه شبکه‌های کابلی گسترش یافته است و امروزه اهمیت شناسایی و ردیابی دقیق کابل‌ها در زیرساخت‌های صنعتی، شهری، کارگاهی، پالایشگاهی و حتی ساختمان‌های هوشمند، به یک ضرورت اجتناب‌ناپذیر بدل شده است. ردیاب کابل یا Cable Tracker از جمله حیاتی‌ترین ابزارهای اندازه‌گیری و تشخیص عیب در زیرساخت‌های پیشرفته است که بدون وجود آن، شناسایی، نگهداری و رفع خطاهای سیستم‌های کابلی عملاً غیرممکن و همواره با احتمال آسیب به کابل‌ها یا توقف خط تولید و خدمات مواجه خواهد شد.

تکامل فناوری‌ها و پیچیدگی روزافزون شبکه‌های قدرت، دیتا و کنترل باعث شده است تا تنها ابزار تخصصی و قابل اتکا مانند ردیاب کابل بتواند مشکل‌یابی، عیب‌یابی و ردیابی مسیر کابل‌ها را به صورت دقیق و سریع میسر کند. این نیاز، به طور خاص برای شرکت‌های برق، مخابرات، صنایع نفت و گاز، پتروشیمی، پالایشگاه‌ها و مراکز داده حیاتی است. بهره‌گیری از ردیاب کابل ضمن صرفه‌جویی قابل توجه در زمان و هزینه، از آسیب‌های ناخواسته به خطوط زیرزمینی و یا سیستم‌های حیاتی جلوگیری خواهد کرد و نقش کلیدی در بهره‌وری عملیات نگهداری و سرویس ایفا می‌نماید.

ردیاب کابل چیست و چه وظایفی دارد؟

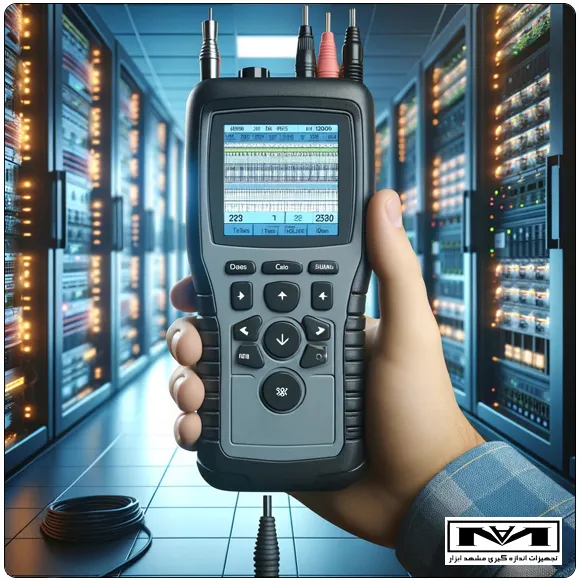

ردیاب کابل یا Cable Tracker یکی از حرفه‌ای‌ترین ابزارهای تست و عیب‌یابی است که برای پیدا کردن مسیر دقیق، شناسایی و عیب‌یابی کابل‌های مدفون، نصب شده یا داخل سینی و کانال به کار می‌رود. این دستگاه عمدتاً از دو بخش تشکیل می‌شود: فرستنده (Transmitter) و گیرنده (Receiver). فرستنده سیگنال خاصی را روی کابل یا رشته موردنظر تزریق می‌کند و گیرنده، این سیگنال را بر اساس قدرت، فرکانس و سطح نویز دریافت می‌نماید تا مسیر کابل یا حتی نقطه قطع، اتصال کوتاه یا اتصال به زمین را با دقت بالا شناسایی کند.

ردیاب کابل بسته به مدل، قابلیت ردیابی کابل‌های برقی، دیتا، تلفن، کواکسیال، فیبر نوری با ژاکت فلزی، کابل‌های قدرت زیرزمینی، کابل‌های شبکه و حتی بعضی لوله‌های فلزی را داراست. این دستگاه معمولاً دارای حساسیت قابل تنظیم، انواع پروب (نوک فلزی یا آنتن دار) و امکانات نرم‌افزاری برای تحلیل سیگنال جهت جداسازی مسیرها و تشخیص عیب است.

دلایل نیاز به ردیاب کابل در پروژه‌های صنعتی و شهری

شناسایی دقیق کابل‌ها و مسیرشان فارغ از نوع شبکه (برق، دیتا، مخابرات، کنترل) در هر پروژه صنعتی یا شهرسازی، یک الزام پایه‌ای محسوب می‌شود. بدون ردیاب کابل متخصص، کار تعمیر و توسعه شبکه، تعویض و افزایش ظرفیت خطوط، اصلاح عیب‌های سیستمی و یا بازسازی زیرساخت‌ها همواره با ریسک آسیب به کابل‌های موجود، افزایش هزینه و حتی بروز خاموشی‌های گسترده همراه است. نمونه‌هایی از اهمیت کاربری این تجهیز شامل موارد زیر هستند:

• تعیین مسیر کابل‌های مدفون بدون نیاز به حفاری‌های تصادفی
• شناسایی محل قطع یا اتصال کوتاه در کابل‌های طولانی
• جلوگیری از صدمه زدن به کابل‌های فعال به هنگام حفاری، نصب یا تعویض
• افزایش سرعت عیب‌یابی سیستم برق، شبکه دیتاسنتر و زیرساخت تاسیسات
• کاهش هزینه‌های اضطراری و کاهش زمان از کارافتادگی تجهیزات و سیستم‌ها
• تسهیل توسعه شبکه‌های جدید با کمترین تداخل بر بستر موجود

از منظر ایمنی نیز، ردیاب کابل امکان بررسی وضعیت زنده یا غیرفعال بودن کابل را فراهم و از وارد آمدن شوک ناگهانی یا آسیب انسانی جلوگیری می‌کند.

اصول و تکنولوژی عملکرد ردیاب کابل

ردیاب کابل‌ها عمدتاً با بهره‌گیری از تکنیک تزریق سیگنال و آشکارسازی الکتریکی/الکترومغناطیسی عمل می‌کنند. اساس کار به این صورت است که یک سیگنال (معمولاً با فرکانس خاص بین ۱ تا ۲۰ کیلوهرتز) توسط فرستنده به یکی از دو سر کابل متصل می‌شود. این سیگنال، بسته به جنس، طول، مقاومت و ارتباط زمین کابل، مسیریابی را ممکن می‌سازد. گیرنده با حرکت بر روی سطح یا نزدیک بستر کابل، سیگنال ساطع شده را ردیابی و شدت میدان را به صورت آنالوگ یا دیجیتال نمایش می‌دهد.

در مدل‌های پیشرفته، قابلیت تشخیص عمق کابل، نمایش سه‌بعدی مسیر و حتی ارسال داده‌ها به نرم‌افزار مانیتورینگ (از طریق بلوتوث یا وای‌فای) وجود دارد. برخی مدل‌ها با الگوریتم پیشرفته حذف نویز و تفکیک سیگنال حتی می‌توانند کابل‌های موازی با ولتاژ متفاوت، یا مسیرهای نزدیک به هم را با دقت تمایز دهند.

در حوزه تشخیص عیب، برخی ردیاب کابل‌ها امکان محل‌یابی دقیق نقطه شکست عایقی، اتصال زمین یا حتی Cross Talk را با استفاده از تکنیک Time Domain Reflectometry (TDR) دارند. این فناوری عیب‌یابی غیرمخرب را بدون نیاز به قطع عملیات شبکه فراهم می‌آورد.

انواع ردیاب کابل و بررسی تخصصی کاربرد هر نوع

رده‌بندی ردیاب کابل بر اساس نوع کاربرد و تکنولوژی به چند دسته اصلی تقسیم می‌شود:

1. ردیاب کابل ساده (Basic Cable Tracker): مختص مسیر یابی و شناسایی سیم و کابل‌های کم‌حجم و غیرمدفون، ایده‌آل برای برق‌کاران ساختمان و شبکه‌های اداری کوچک.

2. ردیاب کابل پیشرفته دیجیتال (Advanced Digital Cable Tracker): با قابلیت تزریق سیگنال دیجیتال و تشخیص مسیرهای موازی، ایده‌آل در پروژه‌های صنعتی، پالایشگاه‌ها، نیروگاه‌ها و دیتاسنتر‌های بزرگ.

3. دستگاه‌های TDR (Time Domain Reflectometer): تخصصی برای تشخیص محل دقیق عیب (قطع، اتصال کوتاه) با امکان مسافت‌سنجی تا نقطه عیب، مورد استفاده در پروژه‌های پیچیده نظیر پتروشیمی، پالایشگاه، خطوط انتقال برق و مخابرات.

4. ردیاب کابل زیرزمینی (Underground Cable Locator): قابلیت ردیابی کابل‌های قدرت مدفون در عمق بالا با توانایی تعیین عمق و تفکیک مسیر، کاربردی در صنعت برق و شبکه توزیع شهری.

5. ردیاب لوله و کابل چند منظوره (Pipe & Cable Locator): امکان کار همزمان روی خطوط فلزی و غیر فلزی با قابلیت فیلتر نویز و ارائه داده‌های آماری

هر رده از این تجهیزات به فراخور نیاز پروژه و سطح تخصص کاربران، توسط شرکت‌های معتبر جهانی و ایرانی ارائه و سفارشی‌سازی می‌شود.

کاربردهای اصلی ردیاب کابل در صنایع مختلف

ردیاب کابل به عنوان یک ابزار کلیدی نقش اساسی در محورهای زیر دارد:

• صنعت برق: شناسایی سریع و دقیق کابل‌های فشار قوی و ضعیف، عیب‌یابی کابل‌های برق مدفون یا داخل کانال
• صنایع نفت، گاز و پتروشیمی: ردیابی کابل‌های ابزار دقیق، برق و مخابرات پروژه‌های پیچیده صنعتی و فضای پرتاسیساتی
• مراکز دیتاسنتر و شبکه: مدیریت، نگهداری و توسعه خطوط شبکه، رفع عیب و جلوگیری از تداخل بین کابل‌های دیتا
• اجرای پروژه‌های ساختمانی و هوشمندسازی شهری: شناسایی بستر کابل‌های سیستم‌های اعلان حریق، امنیت، تلفن و اینترنت
• سازمان‌های حفاری و تاسیسات زیرزمینی: ردیابی دقیق مسیر کابل‌ها به منظور حفاری هدفمند و عدم آسیب به زیرساخت موجود
• خدمات تعمیر و نگهداری: کاهش زمان عیب‌یابی و افزایش اثربخشی نیروهای عملیاتی در سراسر صنایع بزرگ و کوچک

مزایای استفاده از ردیاب کابل در پروژه‌های حرفه‌ای

• افزایش سرعت و دقت عیب‌یابی: به‌جای صرف ساعات طولانی برای جستجوی دستی، ردیاب کابل مسیر را ظرف چند دقیقه بر اساس سیگنال الکتریکی/الکترومغناطیسی شناسایی می‌کند.
• کاهش هزینه‌های تعمیر و نگهداری: خطایابی سریع منجر به حذف هزینه‌های بالای حفاری بی‌هدف، آسیب احتمالی، خاموشی ناخواسته و تکمیل پروژه در زمان مقرر می‌شود.
• ایمنی بالاتر پرسنل: جلوگیری از تماس اتفاقی اپراتور با کابل‌های زنده شبکه و کاهش ریسک برق‌گرفتگی.
• افزایش بهره‌وری و طول عمر زیرساخت: تعمیر به‌موقع و اصولی کابل‌ها ضامن بالاترین بازدهی خط و افزایش طول عمر تجهیزات است.
• قابلیت استفاده در طیف گسترده‌ای از کابل‌ها: از کابل برق تا دیتا، تلفن، کابل حساس ابزار دقیق و لوله‌های فلزی.

چالش‌ها و راهکارها در انتخاب و استفاده از ردیاب کابل

انتخاب یک ردیاب کابل مناسب، وابسته به شرایط پروژه، نوع کابل‌ها و محیط عملیاتی است. مهم‌ترین چالش‌ها عبارتند از:

• شدت و نوع نویز محیط: ردیاب‌هایی با قابلیت فیلتر و تقویت سیگنال انتخاب شوند.
• قابلیت تطبیق با کابل‌های خاص و مسیرهای پیچیده: مدل‌هایی با قابلیت حساسیت متغیر و پروب‌های قابل تعویض گزینه مناسبی هستند.
• سهولت کاربری و نگهداری: نمایشگرهای دیجیتال، توانایی اتصال به نرم‌افزار و منوهای ساده از ویژگی‌های مطرح
• پایداری کالیبراسیون و پشتیبانی فنی: برندهایی را انتخاب کنید که امکان کالیبراسیون دوره‌ای و تأمین قطعه داشته باشند
• وزن، ابعاد و قابلیت پرتابل بودن ابزار: بهره‌وری تیم و سهولت حمل و نقل برای پروژه‌های میدانی اهمیت کلیدی دارد

راهکارها:

• مشاوره با تأمین‌کنندگان معتبر و دریافت راهنمایی تخصصی
• انتخاب دستگاه مطابق با استانداردهای جهانی و نیاز پروژه
• آموزش صحیح به اپراتورها و تکنسین‌ها جهت استفاده بهینه

برترین برندهای جهانی ردیاب کابل

در عرصه بین‌المللی، برندهای معتبر در تولید ردیاب کابل عمدتاً تضمین کیفیت، دقت اندازه‌گیری و خدمات جهانی را ارائه می‌دهند. مهم‌ترین آن‌ها عبارتند از:

• Fluke Networks (آمریکا): پیشتاز در تولید انواع ردیاب کابل ابزار دقیق و صنعتی مخصوص دیتا و برق.
• Megger (بریتانیا): برند معتبر جهانی در حوزه تست تجهیزات برق قدرت و ردیاب کابل زیرزمینی و صنعتی.
• Tempo (آلمان/آمریکا): تخصصی در ردیاب کابل‌های تلفن و دیتا با تنوع پروب و گیرنده.
• Radiodetection (انگلیس): یکی از اصلی‌ترین مراجع صنایع برق و حفاری در شناسایی کابل و لوله‌های مدفون.
• Kyoritsu (ژاپن): ارائه تجهیزات تست و ردیابی با کیفیت بالا برای برق قدرت و ابزار دقیق.
• Ideal Industries (آمریکا): مشهور در حوزه عیب‌یابی خطوط برق و شبکه صنعتی.
• Metrel (اسلوونی): برند تخصصی تولید کننده دستگاه‌های تست و ردیاب کابل.
• Extech Instruments (آمریکا): تامین‌کننده ابزار دقیق سبک و متنوع با تکنولوژی پیشرفته.

این برندها استاندارد طلایی جهان در زمینه تست و ردیاب کابل محسوب می‌شوند و اکثر پروژه‌های زیرساختی بین‌المللی و شرکت‌های بزرگ از محصولات آن‌ها بهره‌مند هستند.

برندهای پرفروش و پرمشتری ردیاب کابل در بازار ایران

در بازار ایران، با اتکا به پروژه‌های بزرگ نیروگاهی، پالایشگاهی و عمرانی، همواره برندهای اصیل و با پشتیبانی قوی جایگاه خود را تثبیت کرده‌اند:

• Fluke Networks (آمریکا): گزینه اول مهندسین شبکه و مراکز دیتا بزرگ به دلیل قابلیت اطمینان و نتایج دقیق.
• Megger (انگلیس): پرطرفدار در شرکت‌های برق منطقه‌ای، نیروگاه‌ها و وزارت نیرو.
• Kyoritsu (ژاپن): محبوب بین پیمانکارهای توزیع برق و پروژه‌های شهری به علت کیفیت و دوام.
• Radiodetection (انگلیس): مورد توجه شرکت‌های عمران، حفاری و تاسیسات.
• Tempo (آلمان/آمریکا): استفاده وسیع در پروژه‌های دیتا و مخابرات کشور.
• Ideal Industries (آمریکا): متداول برای دیتاسنترها و شرکت‌های فناوری اطلاعات.
• Extech Instruments (آمریکا): محبوب به سبب قیمت مناسب و امکانات کافی برای کاربردهای متوسط.

در کنار این برندها، نمونه‌های چینی با کیفیت مناسب و قیمت پایین‌تر نیز در بازار حضور دارند اما غالباً سازمان‌ها و پروژه‌های حیاتی بر سراغ برندهای جهانی اصیل و دارای گارانتی معتبر می‌روند.

معرفی شرکت مشهد ابزار؛ قطب تأمین ردیاب کابل و تجهیزات ابزاردقیق در ایران

شرکت مشهد ابزار سال‌هاست که به عنوان یکی از تخصصی‌ترین، مطمئن‌ترین و مورد اعتمادترین تأمین‌کنندگان تجهیزات ابزاردقیق و تست در ایران شناخته می‌شود. این مجموعه نه تنها انواع ردیاب کابل از برترین برندهای جهانی را موجود دارد، بلکه با ارائه مشاوره تخصصی رایگان، خدمات گارانتی و کالیبراسیون، آموزش حرفه‌ای کاربری و پشتیبانی سریع قطعات یدکی، انتخاب اول بسیاری از پروژه‌های ملی در سطح پالایشگاه‌ها، پتروشیمی‌ها، نیروگاه‌ها، صنایع بزرگ و شرکت‌های وزارت نیرو است.

مشهد ابزار با شبکه گسترده تأمین و همکاری نزدیکی که با برندهای Fluke، Megger، Kyoritsu، Radiodetection و سایر برندهای معتبر دارد، همواره تضمین‌کننده کیفیت، اصالت و قیمت رقابتی برای مشتریان خود بوده است. این شرکت با تکیه بر دانش فنی، تجربه عملیاتی و تیم پشتیبانی مجرب، تمامی نیازهای تست، ردیابی و عیب‌یابی در پروژه‌های صنعتی و زیرساختی را پاسخگوست. همچنین، توانایی ارائه راهکارهای سفارشی برای پروژه‌های بزرگ و آموزش اپراتورهای بهره‌بردار، مزیت رقابتی اصلی مشهد ابزار در بازار ایران است.

اگر به دنبال بهترین تجربه خرید، رضایت از خدمات پس از فروش و تامین تجهیزات ردیاب کابل برای پروژه‌های حساس ملی هستید، مشهد ابزار انتخاب مطمئن شماست.
