راهنمای جامع اندازه‌ گیری و محاسبات پیشرفته مقاومت زمین

سیستم ارتینگ (زمین کردن) یکی از حیاتی‌ترین بخش‌های هر تاسیسات الکتریکی است که نقش اساسی در حفظ جان انسان‌ها و جلوگیری از آسیب به تجهیزات ایفا می‌کند. مقاومت زمین که به معنای میزان مقاومت خاک در برابر عبور جریان الکتریکی است، پارامتر کلیدی در طراحی و اجرای یک سیستم ارتینگ کارآمد محسوب می‌شود.

اهمیت مقاومت زمین در سیستم ارتینگ

مقاومت زمین، عنصری حیاتی در ایمنی سیستم‌های الکتریکی است. این مقاومت به میزان سهولت عبور جریان خطا از طریق خاک به زمین اشاره دارد. هرچه مقاومت زمین کمتر باشد، جریان خطا سریع‌تر و ایمن‌تر به زمین منتقل می‌شود و خطر برق‌گرفتگی یا آسیب به تجهیزات کاهش می‌یابد. در واقع، هدف اصلی از اجرای سیستم ارتینگ، ایجاد مسیری با حداقل مقاومت برای جریان‌های خطا است. پایین بودن مقاومت زمین باعث می‌شود که ولتاژهای خطرناک روی بدنه تجهیزات فلزی به سرعت به صفر برسند و از ایجاد پتانسیل‌های بالا جلوگیری شود. این موضوع در حفاظت از افراد در برابر شوک الکتریکی و همچنین حفاظت از تجهیزات در برابر اضافه ولتاژهای ناشی از صاعقه یا اتصال کوتاه اهمیت ویژه‌ای دارد. عدم توجه به این پارامتر می‌تواند منجر به عواقب فاجعه‌بار، از جمله آتش‌سوزی، تخریب تجهیزات گران‌قیمت، و حتی مرگ شود. به همین دلیل، استانداردها و مقررات ملی و بین‌المللی تاکید فراوانی بر لزوم رعایت حداقل مقادیر مقاومت زمین در انواع تاسیسات دارند. این اهمیت در محیط‌های صنعتی، بیمارستان‌ها، و مراکز داده که وجود کوچک‌ترین نقص در سیستم برق می‌تواند خسارات جبران‌ناپذیری به بار آورد، دوچندان می‌شود.

دستگاه اندازه گیری مقاومت زمین: ارت تستر

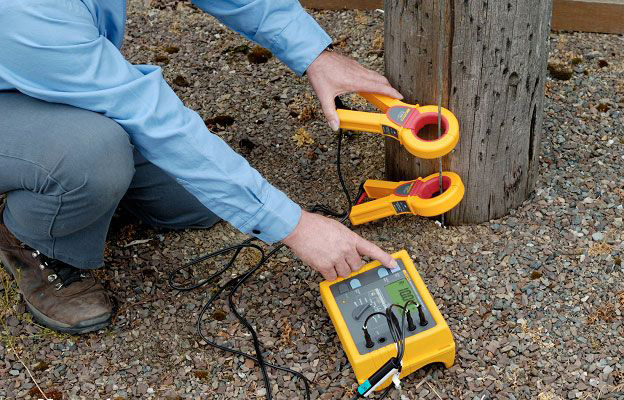

برای ارزیابی کارایی سیستم ارتینگ، اندازه‌گیری دقیق مقاومت زمین ضروری است. دستگاه اندازه گیری مقاومت زمین که به آن ارت تستر یا ارت سنج نیز گفته می‌شود، ابزار تخصصی برای این منظور است. این دستگاه با تزریق جریان به زمین و اندازه‌گیری افت ولتاژ حاصله، مقاومت زمین را محاسبه می‌کند. انواع مختلفی از ارت تسترها، شامل مدل‌های آنالوگ، دیجیتال، و کلمپی، در بازار موجود هستند که هر کدام ویژگی‌ها و کاربردهای خاص خود را دارند. انتخاب ارت تستر مناسب بستگی به نوع پروژه، دقت مورد نیاز و سهولت استفاده دارد. ارت تسترهای دیجیتال به دلیل دقت بالا و امکانات بیشتر، از جمله ذخیره‌سازی داده‌ها و اتصال به کامپیوتر، امروزه کاربرد فراوانی پیدا کرده‌اند. استفاده از ارت تستر نه تنها در مراحل طراحی و نصب اولیه، بلکه در دوره‌های نگهداری و بازرسی‌های منظم نیز ضروری است. این دستگاه‌ها به مهندسان و تکنسین‌ها این امکان را می‌دهند تا از سلامت و کارایی سیستم ارتینگ در طول عمر مفید آن اطمینان حاصل کنند. برخی از ارت تسترها قابلیت اندازه‌گیری مقاومت ویژه خاک را نیز دارند که این ویژگی برای طراحی بهینه سیستم‌های ارتینگ در مناطق مختلف بسیار مفید است.

اندازه گیری مقاومت زمین با ارت تستر: روش‌های متداول

اندازه گیری مقاومت زمین با ارت تستر به روش‌های گوناگونی صورت می‌گیرد که متداول‌ترین آن‌ها روش سه سیمه (افت پتانسیل) و چهار سیمه (ونر) است. در روش سه سیمه، سه الکترود شامل الکترود اصلی (محل اتصال دستگاه به چاه ارت)، الکترود جریان (C) و الکترود پتانسیل (P)، در زمین کوبیده می‌شوند. ارت تستر جریانی را از الکترود اصلی به الکترود جریان ارسال می‌کند و سپس ولتاژ بین الکترود اصلی و الکترود پتانسیل را می‌خواند. با استفاده از قانون اهم، مقاومت زمین محاسبه می‌شود. فاصله بین الکترودها باید به گونه‌ای انتخاب شود که منطقه نفوذ جریان الکترودهای مختلف با یکدیگر تداخل نداشته باشند و میدان‌های پتانسیل به درستی شکل گیرند. این فاصله معمولاً حدود ۶۲ درصد فاصله الکترود اصلی تا الکترود جریان در نظر گرفته می‌شود. روش چهار سیمه (ونر) برای اندازه گیری مقاومت ویژه خاک دقیق‌تر است و تاثیر مقاومت سیم‌های رابط و اتصالات را حذف می‌کند، از این رو نتایج قابل اعتماد‌تری ارائه می‌دهد. هر دو روش نیاز به رعایت فواصل استاندارد بین الکترودها و همچنین انتخاب محل مناسب برای کوبیدن الکترودها دارند تا نتایج اندازه‌گیری دقیق باشند. همچنین، شرایط آب و هوایی، به خصوص رطوبت خاک، می‌تواند بر دقت اندازه‌گیری‌ها تاثیر بگذارد و در زمان‌های خشک، ممکن است مقادیر بالاتری از مقاومت زمین اندازه‌گیری شود.

فرمول محاسبه مقاومت الکترود زمین: پیچیدگی‌های خاک

فرمول محاسبه مقاومت الکترود زمین به دلیل ماهیت ناهمگون خاک، می‌تواند نسبتاً پیچیده باشد. این فرمول‌ها معمولاً بر اساس شکل و ابعاد الکترود (مثلاً میله‌ای، صفحه‌ای، یا حلقه‌ای)، عمق دفن و مهم‌تر از همه، مقاومت ویژه خاک تعیین می‌شوند. برای مثال، برای یک الکترود میله‌ای، فرمول تقریبی $R=(\rho /2\pi L)\times \ln (2L/a)$ می‌تواند استفاده شود که در آن $R$ مقاومت الکترود زمین (اهم)، $\rho$ مقاومت ویژه خاک (اهم-متر)، $L$ طول الکترود (متر) و $a$ شعاع الکترود (متر) است. این فرمول‌ها، که بر اساس نظریه‌های میدان الکترومغناطیسی و ویژگی‌های هندسی الکترود توسعه یافته‌اند، به مهندسان کمک می‌کنند تا قبل از نصب، یک تخمین اولیه از مقاومت زمین مورد انتظار داشته باشند. با این حال، به دلیل متغیر بودن مقاومت ویژه خاک در عمق‌های مختلف، وجود لایه‌های مختلف خاک با خواص متفاوت، و همچنین تاثیر رطوبت و دما، این فرمول‌ها بیشتر برای تخمین اولیه به کار می‌روند و اندازه‌گیری میدانی با ارت تستر از اهمیت بالایی برخوردار است. در عمل، هیچ فرمول واحدی نمی‌تواند تمام پیچیدگی‌های محیط خاکی را پوشش دهد و همواره باید نتایج محاسبات با اندازه‌گیری‌های واقعی کالیبره و تایید شوند.

مقاومت ویژه خاک: پارامتری اساسی

مقاومت ویژه خاک، یکی از مهم‌ترین پارامترها در طراحی سیستم ارتینگ است. این مشخصه به معنای مقاومت یک متر مکعب از خاک در برابر عبور جریان الکتریکی است و واحد آن اهم-متر ($\Omega \cdot m$) است. مقاومت ویژه خاک به عوامل متعددی از جمله نوع و جنس خاک (خاک رس، ماسه، شن، سنگ)، میزان رطوبت، دما، و وجود املاح معدنی بستگی دارد. به عنوان مثال، خاک رس مرطوب معمولاً مقاومت ویژه کمتری نسبت به خاک شنی خشک دارد، چرا که ذرات رس ریزتر بوده و فضای بیشتری برای نگهداری آب و یون‌های رسانا فراهم می‌کنند. همچنین، با افزایش دما، معمولاً مقاومت ویژه خاک کاهش می‌یابد، زیرا تحرک یون‌ها در خاک افزایش می‌یابد. اندازه‌گیری دقیق مقاومت ویژه خاک در مراحل اولیه طراحی، به مهندسان کمک می‌کند تا بهترین نوع و آرایش الکترودها را برای رسیدن به حداقل مقاومت زمین انتخاب کنند. این اندازه‌گیری معمولاً با استفاده از روش چهار سیمه ونر انجام می‌شود و اطلاعات حیاتی را در مورد ساختار لایه‌ای خاک در عمق‌های مختلف فراهم می‌آورد. این داده‌ها برای بهینه‌سازی طول و عمق الکترودها و همچنین تعیین نیاز به مواد کاهنده مقاومت خاک بسیار مهم هستند.

جدول مقاومت ویژه خاک: راهنمای طراحی

برای تخمین اولیه مقاومت زمین و انتخاب محل مناسب برای چاه ارت، می‌توان از جدول مقاومت ویژه خاک استفاده کرد. این جداول مقادیر تقریبی مقاومت ویژه را برای انواع مختلف خاک ارائه می‌دهند که بر اساس تجربیات و مطالعات میدانی در مناطق گوناگون جمع‌آوری شده‌اند. به عنوان مثال، مقادیر رایج شامل:

• خاک مردابی و باتلاقی: ۲۰ تا ۱۰۰ اهم-متر، به دلیل رطوبت بالا و وجود املاح
• خاک رس و لوم: ۵۰ تا ۲۰۰ اهم-متر، با توجه به میزان رطوبت و تراکم
• ماسه و شن مرطوب: ۲۰۰ تا ۵۰۰ اهم-متر، مقاومت بیشتر به دلیل ذرات درشت‌تر
• خاک شنی خشک: ۵۰۰ تا ۱۰۰۰ اهم-متر، به دلیل عدم وجود رطوبت کافی برای هدایت جریان
• سنگلاخ و صخره: ۱۰۰۰ تا ۱۰۰۰۰ اهم-متر و بیشتر، که بالاترین مقاومت را دارا هستند و نیاز به روش‌های خاص ارتینگ دارند.

این جدول مقاومت ویژه خاک تنها یک راهنمای کلی است و مقادیر واقعی در هر منطقه ممکن است به دلیل تفاوت در ترکیب شیمیایی خاک، دما، و میزان رطوبت به طور قابل توجهی متفاوت باشد. لذا، همواره توصیه می‌شود که اندازه‌گیری میدانی مقاومت ویژه خاک با استفاده از روش ونر انجام شود تا داده‌های دقیق و معتبری برای طراحی سیستم ارتینگ به دست آید. این داده‌ها به طراحی بهینه سیستم ارتینگ و کاهش هزینه‌های احتمالی ناشی از انتخاب نامناسب الکترودها کمک شایانی می‌کنند.

مقاومت زمین چقدر است؟ استانداردهای لازم

پاسخ به سوال ” مقاومت زمین چقدر است؟” به نوع کاربری سیستم ارتینگ و سطح حفاظتی مورد نیاز بستگی دارد. استانداردهای مختلفی برای مقادیر مجاز مقاومت زمین وجود دارد که توسط سازمان‌های بین‌المللی و ملی مانند IEC، IEEE، و سازمان ملی استاندارد ایران تعیین شده‌اند. به طور کلی، هرچه این مقدار کمتر باشد، بهتر است و سیستم ارتینگ از قابلیت اطمینان بیشتری برخوردار خواهد بود. برای مثال:

• برای سیستم‌های حفاظتی عمومی (مانند ارت ساختمان‌های مسکونی و تجاری)، مقاومت زمین معمولاً باید کمتر از 5 اهم باشد تا در صورت بروز خطا، جریان به سرعت به زمین منتقل شده و از برق‌گرفتگی جلوگیری شود.
• برای تجهیزات حساس و پست‌های برق فشار قوی، این مقدار باید بسیار کمتر و در حدود 1 تا 2 اهم یا حتی کمتر باشد، زیرا این سیستم‌ها با ولتاژها و جریان‌های بالا سر و کار دارند و کوچک‌ترین خطا می‌تواند منجر به خسارات جبران‌ناپذیری شود.
• در برخی موارد خاص مانند سیستم‌های حفاظت صاعقه، مقادیر تا 10 اهم نیز قابل قبول هستند، اما هدف همیشه کاهش آن به حداقل ممکن است تا حفاظت در برابر صاعقه به حداکثر رسانده شود.

رسیدن به این مقادیر نیازمند طراحی دقیق و اجرای صحیح سیستم ارتینگ است که شامل انتخاب نوع و تعداد الکترودها، عمق دفن، و استفاده از مواد کاهنده مقاومت خاک می‌شود. بازرسی و اندازه‌گیری‌های منظم نیز برای اطمینان از حفظ این مقادیر در طول زمان حیاتی است.

مقاومت مخصوص زمین مردابی: چالش‌ها و راهکارها

مقاومت مخصوص زمین مردابی و باتلاقی معمولاً کمتر از سایر انواع خاک است که در نگاه اول مزیت به نظر می‌رسد. این خاک‌ها به دلیل درصد بالای رطوبت و وجود املاح معدنی محلول، رسانایی بیشتری دارند و می‌توانند مسیر خوبی برای عبور جریان خطا فراهم کنند. با این حال، کار در این مناطق با چالش‌هایی همراه است که باید در طراحی و اجرای سیستم ارتینگ مد نظر قرار گیرند. به دلیل سست بودن خاک و احتمال نشست، پایداری الکترودها ممکن است کمتر باشد و نیاز به روش‌های خاصی برای تثبیت آن‌ها وجود داشته باشد، مانند استفاده از الکترودهای بلندتر با نقاط اتصال بیشتر. همچنین، تغییرات فصلی در سطح آب و رطوبت می‌تواند بر مقاومت زمین در این مناطق تاثیرگذار باشد؛ در فصول خشک، سطح آب پایین می‌رود و مقاومت خاک می‌تواند افزایش یابد. بنابراین، در طراحی سیستم ارتینگ در مناطق مردابی، باید به این نکات توجه ویژه داشت و از الکترودهای مناسب با طول کافی استفاده کرد که تا عمق لایه‌های همواره مرطوب نفوذ کنند. همچنین، در نظر گرفتن تغییرات پتانسیل فصلی و انجام اندازه‌گیری‌ها در شرایط مختلف آب و هوایی برای اطمینان از عملکرد سیستم در تمام طول سال ضروری است.

اندازه گیری مقاومت ویژه خاک: روش ونر

اندازه گیری مقاومت ویژه خاک با روش ونر (Wenner) یکی از دقیق‌ترین و پرکاربردترین روش‌ها است که به طور گسترده در مهندسی برق و عمران برای مطالعات ژئوفیزیکی و طراحی سیستم‌های ارتینگ استفاده می‌شود. در این روش، چهار الکترود با فواصل مساوی (a) در یک خط مستقیم در زمین کوبیده می‌شوند. ارت تستر جریانی را از طریق دو الکترود بیرونی (C1 و C2) به زمین تزریق می‌کند و ولتاژ بین دو الکترود داخلی (P1 و P2) را اندازه‌گیری می‌کند. مقاومت ویژه خاک با استفاده از فرمول $ \rho = 2 \pi a R $ محاسبه می‌شود، که در آن $\rho$ مقاومت ویژه خاک، $a$ فاصله بین الکترودها و $R$ مقاومت اندازه‌گیری شده است. این روش به دلیل حذف مقاومت سیم‌های رابط و دقت بالا، برای مدل‌سازی لایه‌های مختلف خاک و طراحی بهینه سیستم ارتینگ بسیار مفید است. با تغییر فاصله (a) بین الکترودها، می‌توان اطلاعاتی در مورد مقاومت ویژه خاک در عمق‌های مختلف به دست آورد و پروفایل مقاومت خاک را ترسیم کرد. این اطلاعات برای تعیین بهترین عمق دفن الکترودها و همچنین شناسایی لایه‌های سنگی یا بسیار مقاوم در زیر زمین که می‌توانند مانعی برای سیستم ارتینگ باشند، بسیار ارزشمند است.

فرمول محاسبه مقاومت چاه ارت: جنبه‌های عملی

فرمول محاسبه مقاومت چاه ارت نیز همانند فرمول محاسبه مقاومت الکترود زمین، به عواملی چون ابعاد چاه (قطر و عمق)، نوع الکترودهای دفن شده و مقاومت ویژه خاک بستگی دارد. اما در عمل، حفر چاه ارت به تنهایی برای کاهش مقاومت زمین کافی نیست. علاوه بر ابعاد چاه و نوع الکترود (مانند میله مسی یا فولادی روکش‌دار)، کیفیت مواد مورد استفاده در آن (مانند بنتونیت یا ترکیبات کاهنده مقاومت) و نحوه اجرای صحیح (فشردگی خاک اطراف الکترود و پر کردن چاه با مواد مناسب) نیز در مقاومت نهایی چاه ارت تاثیرگذار است. بنتونیت، به دلیل جذب رطوبت و افزایش رسانایی خاک اطراف الکترود، یکی از پرکاربردترین مواد کاهنده مقاومت است. همچنین، ممکن است نیاز به چندین چاه ارت موازی برای رسیدن به مقاومت مطلوب باشد که در این صورت، فرمول محاسبه مقاومت معادل این سیستم نیز پیچیده‌تر خواهد شد و باید اثر متقابل چاه‌ها بر یکدیگر را در نظر گرفت. این پیچیدگی‌ها نشان می‌دهند که طراحی و اجرای یک چاه ارت موثر نیازمند دانش فنی و تجربه کافی است و صرفاً اتکا به فرمول‌های تئوری بدون در نظر گرفتن جنبه‌های عملی، ممکن است منجر به نتایج نامطلوب شود.

عوامل تاثیرگذار بر مقاومت زمین

علاوه بر مقاومت ویژه خاک، عوامل دیگری نیز به طور مستقیم و غیرمستقیم بر مقاومت زمین تاثیر می‌گذارند که در طراحی و نگهداری سیستم ارتینگ باید مورد توجه قرار گیرند. طول و عمق الکترودها نقش حیاتی دارند؛ هرچه الکترودها بلندتر و عمیق‌تر در زمین فرو روند، سطح تماس آن‌ها با خاک رساناتر بیشتر شده و مقاومت زمین کاهش می‌یابد. این به دلیل دسترسی به لایه‌های عمیق‌تر خاک که معمولاً رطوبت بیشتری دارند و کمتر تحت تاثیر تغییرات دما قرار می‌گیرند، است. تعداد و آرایش الکترودها نیز مهم است. استفاده از چندین الکترود موازی و با فاصله مناسب می‌تواند به طور قابل توجهی مقاومت زمین را کاهش دهد، زیرا مسیرهای موازی برای عبور جریان فراهم می‌کنند و مقاومت کل را کاهش می‌دهند. رطوبت خاک، یکی از مهم‌ترین عوامل محیطی است؛ خاک خشک مقاومت بسیار بالایی دارد، در حالی که خاک مرطوب رسانایی بهتری از خود نشان می‌دهد. این امر به دلیل وجود یون‌های حل شده در آب است که به عنوان حاملان جریان عمل می‌کنند. دما نیز بر مقاومت خاک تاثیر می‌گذارد، به طوری که در دماهای پایین‌تر (نزدیک به انجماد)، مقاومت خاک افزایش می‌یابد زیرا تحرک یون‌ها کاهش می‌یابد و آب موجود در خاک ممکن است منجمد شود و خاصیت رسانایی خود را از دست بدهد. بنابراین، در مناطق با نوسانات دمایی بالا، باید به این موضوع توجه ویژه‌ای داشت.

راهکارهای کاهش مقاومت زمین

در صورتی که مقاومت زمین اندازه‌گیری شده بیشتر از حد مجاز باشد، راهکارهای مختلفی برای کاهش آن وجود دارد که باید بر اساس شرایط محلی و تحلیل اقتصادی انتخاب شوند. افزایش طول و تعداد الکترودها یکی از روش‌های اصلی و موثر است؛ با فرو بردن الکترودها در عمق بیشتر و استفاده از چندین الکترود موازی با فاصله مناسب، سطح تماس با خاک رسانا افزایش یافته و مقاومت کاهش می‌یابد. استفاده از مواد کاهنده مقاومت خاک مانند بنتونیت (یک نوع خاک رس خاص) یا ترکیبات شیمیایی خاص در اطراف الکترودها، می‌تواند به طور چشمگیری مقاومت زمین را پایین بیاورد. این مواد با جذب رطوبت و افزایش هدایت الکتریکی خاک اطراف الکترود، مسیر کم‌مقاومت‌تری برای جریان فراهم می‌کنند. افزایش سطح تماس الکترود با خاک از طریق حفر چاه‌های بزرگتر یا استفاده از الکترودهای صفحه‌ای (مانند صفحات مسی یا گالوانیزه) نیز موثر است. در برخی موارد، آبیاری منظم خاک اطراف الکترودها به خصوص در مناطق خشک و در فصول گرما، می‌تواند به حفظ رطوبت و کاهش مقاومت کمک کند، اگرچه این روش نیاز به نگهداری مداوم دارد. انتخاب بهترین راهکار بستگی به نتایج اندازه‌گیری مقاومت ویژه خاک، فضای موجود، و بودجه پروژه دارد.

سیستم ارتینگ و مقاومت زمین آن، از ارکان اصلی ایمنی در هر تاسیسات الکتریکی هستند. درک صحیح از مفاهیم مقاومت زمین، مقاومت ویژه خاک، فرمول محاسبه مقاومت الکترود زمین و فرمول محاسبه مقاومت چاه ارت، و همچنین استفاده صحیح از دستگاه اندازه گیری مقاومت زمین و ارت تستر برای اندازه گیری مقاومت زمین با ارت تستر، برای مهندسان و تکنسین‌ها ضروری است. پایش و اندازه‌گیری‌های دوره‌ای مقاومت زمین، تضمین‌کننده عملکرد صحیح و ایمن سیستم ارتینگ در طول زمان است و از وقوع حوادث ناگوار مانند برق‌گرفتگی، آتش‌سوزی و آسیب به تجهیزات جلوگیری می‌کند. این اقدامات نه تنها برای رعایت استانداردها و مقررات الزامی است، بلکه یک سرمایه‌گذاری برای حفظ جان انسان‌ها و دارایی‌های ارزشمند محسوب می‌شود. همواره به یاد داشته باشید که یک سیستم ارتینگ کارآمد، ستون فقرات ایمنی در دنیای برق است.
