اندازه‌گیری دقیق حرارت، گام اساسی پایش عایق

پایش وضعیت حرارتی، گام اساسی پایش عایق در تجهیزات الکتریکی حیاتی است، زیرا هرگونه نقص یا تنش در عایق‌بندی، مستقیماً منجر به افزایش مقاومت موضعی و به تبع آن، بالا رفتن دما می‌شود. این پدیده، که اغلب پیش‌ساز اصلی خرابی‌های بزرگ تجهیزات است، می‌تواند ناشی از عواملی چون تخلیه جزئی (Partial Discharge)، شل شدن اتصالات، بارهای بیش از حد یا آلودگی‌های سطحی باشد. در محیط‌های صنعتی با ولتاژ بالا، مانند پست‌های انتقال و توزیع، ژنراتورها، ترانسفورماتورهای قدرت و تابلوهای فشار قوی، نظارت مستمر بر توزیع حرارتی (Thermal Profile) تجهیزات، یک ضرورت حیاتی برای جلوگیری از قطع ناگهانی و پرهزینه سرویس (Unplanned Outage) و همچنین حفظ ایمنی پرسنل است. استفاده از تجهیزات اندازه‌گیری دقیق دما، مانند ترمومترهای مادون قرمز با قابلیت‌های تصویربرداری حرارتی، امکان آشکارسازی این نقاط داغ (Hot Spots) را در مراحل اولیه فراهم می‌کند. دقت و رزولوشن بالای این ابزارها، مهندسین را قادر می‌سازد تا حتی تغییرات دمایی جزئی را، که ممکن است نشان‌دهنده شروع تخریب عایق باشند، شناسایی و پیش از تبدیل شدن به یک شکست فاجعه‌آمیز، اقدامات اصلاحی لازم را برنامه‌ریزی و اجرا نمایند. این رویکرد فعالانه، نه تنها طول عمر مفید تجهیزات را افزایش می‌دهد، بلکه هزینه‌های نگهداری و تعمیرات اضطراری را به طور قابل توجهی کاهش می‌دهد. در نهایت، تلفیق نتایج اندازه‌گیری دمایی با سایر تکنیک‌های پایش وضعیت (Condition Monitoring) مانند آنالیز گازهای محلول در روغن (DGA) برای ترانسفورماتورها، یک ارزیابی جامع از وضعیت سلامت عایق ارائه می‌دهد. یک ابزار پیشرفته مانند ترمومتر CEM مدل DT-9885 با داشتن حسگرهای دقیق و قابلیت ثبت و تحلیل داده‌ها، امکان تحلیل روند و مدل‌سازی پیش‌بینی کننده (Predictive Modeling) را فراهم می‌کند که در تصمیم‌گیری‌های نگهداری مبتنی بر وضعیت (Condition-Based Maintenance) بسیار ارزشمند است. این ابزار نه تنها دما را اندازه‌گیری می‌کند، بلکه با ارائه تصویر حرارتی، توزیع حرارت را در کل سطح عایق به وضوح نمایش می‌دهد و به مهندسان کمک می‌کند تا منشأ دقیق مشکل را تشخیص دهند.

اصول عملکرد دوربین‌ حرارتی و عایق

دوربین‌های حرارتی، که بر اساس اصول ترموگرافی مادون قرمز عمل می‌کنند، ابزاری بی‌نظیر برای ارزیابی غیرمخرب (Non-Destructive) و از راه دور سلامت عایق‌های الکتریکی هستند. این دستگاه‌ها، تابش الکترومغناطیسی ساطع شده از سطح اجسام در محدوده مادون قرمز را دریافت کرده و بر اساس قانون اشتفان-بولتزمن (Stefan–Boltzmann Law)، آن را به مقادیر دمایی تبدیل و در قالب یک تصویر حرارتی رنگی (Thermogram) نمایش می‌دهند. عایق‌های الکتریکی، به دلیل ماهیت خود، در حالت ایده‌آل باید حرارت بسیار کمی تولید کنند. با این حال، هنگامی که عایق تحت تنش‌های حرارتی، مکانیکی یا الکتریکی قرار می‌گیرد، تخریب ساختاری در آن آغاز شده و خواص دی‌الکتریک آن کاهش می‌یابد. این تخریب، معمولاً با افزایش مقاومت سری (Series Resistance) یا تلفات دی‌الکتریک (Dielectric Loss) همراه است که هر دو منجر به تولید حرارت موضعی بیش از حد می‌شوند. تصویربرداری حرارتی این افزایش حرارت را بلافاصله شناسایی می‌کند و امکان تشخیص زودهنگام پدیده‌هایی مانند ردیابی (Tracking)، فرسایش (Erosion)، تخلیه جزئی (Partial Discharge) و تجمع رطوبت را، که همگی به سلامت عایق آسیب می‌زنند، فراهم می‌سازد. اهمیت پارامترهایی چون ضریب گسیلندگی (Emissivity)، دمای بازتابی (Reflected Temperature) و فاصله تا هدف، در حصول نتایج دقیق توسط دوربین حرارتی حیاتی است و اپراتورهای متخصص باید این متغیرها را به درستی تنظیم کنند. ترمومترهای پیشرفته با قابلیت تصویربرداری حرارتی، مانند مدل‌های رده بالا، اغلب دارای رزولوشن بالا و حساسیت حرارتی (NETD) پایین هستند که امکان تفکیک تغییرات دمایی بسیار ناچیز را نیز می‌دهند. این قابلیت‌ها تضمین می‌کند که حتی نقاط داغ کوچک در سیم‌پیچ‌های موتورها یا بوشینگ‌های ترانسفورماتورها نیز از دید پنهان نمی‌مانند. به‌ویژه در محیط‌های پرخطر که تماس فیزیکی برای اندازه‌گیری دما امکان‌پذیر نیست، استفاده از این ابزارها به مهندسان اجازه می‌دهد تا بدون قطع برق و با حفظ فاصله ایمنی، عملیات بازرسی را انجام دهند. این تکنیک، یک جزء کلیدی در استراتژی نگهداری پیش‌بینانه مدرن (Modern Predictive Maintenance Strategy) محسوب می‌شود و به طور مستقیم به کاهش نرخ خرابی‌های ناگهانی و افزایش ضریب اطمینان (Reliability) سیستم‌های قدرت کمک می‌کند.

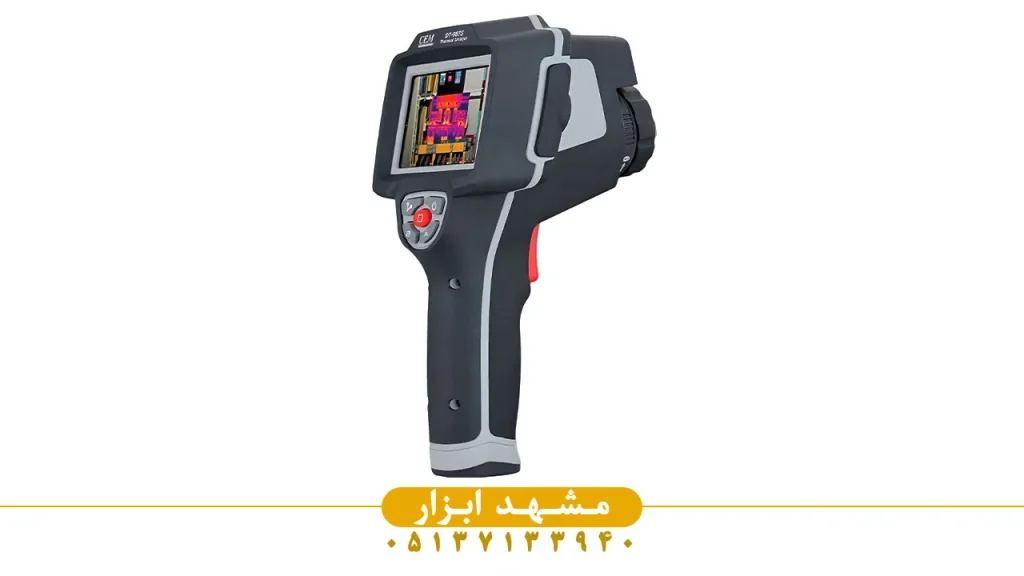

ترمومتر CEM مدل DT9885 -1

CEM DT9885 مشخصات فنی دقیق

ترمومتر CEM مدل DT-9885 یک ابزار اندازه‌گیری چندمنظوره است که به طور خاص برای کاربردهای عیب‌یابی و پایش وضعیت طراحی شده است. این دستگاه، یک دوربین حرارتی مادون قرمز با کارایی بالا را با قابلیت‌های یک دیتالاگر و رطوبت‌سنج ترکیب می‌کند. دقت اندازه‌گیری حرارت در این مدل، یک ویژگی حیاتی است که امکان تشخیص دقیق نقاط داغ را فراهم می‌کند. این دستگاه با حساسیت حرارتی (NETD) کمتر از ۵۰ میلی‌کلوین در دمای مرجع ۳۰ درجه سانتی‌گراد، می‌تواند تفاوت‌های دمایی بسیار جزئی را نیز شناسایی کند که در تشخیص زودهنگام تخریب عایق بسیار مهم است. رزولوشن تصویربرداری حرارتی این دستگاه معمولاً ۱۶۰x۱۲۰ پیکسل است، که اگرچه در مقایسه با مدل‌های بسیار رده بالا کمتر است، اما برای بازرسی‌های روتین صنعتی و شناسایی مشکلات عمده کاملاً کفایت می‌کند و یک تعادل عالی بین قیمت و عملکرد ایجاد می‌کند. محدوده اندازه‌گیری دمای آن از ۲۰- تا ۳۵۰ درجه سانتی‌گراد (در برخی نسخه‌ها تا ۴۰۰ درجه) است که طیف وسیعی از تجهیزات الکتریکی صنعتی را پوشش می‌دهد. علاوه بر قابلیت‌های حرارتی، این دستگاه مجهز به سنسورهای داخلی برای اندازه‌گیری رطوبت نسبی و دمای محیطی است که این اطلاعات در تحلیل دقیق‌تر شرایط عایق (به ویژه در مورد عایق‌های مبتنی بر سلولز یا کاغذ) بسیار مفید هستند. این ابزار دارای قابلیت ثبت داده‌ها (Data Logging) است که به مهندسان اجازه می‌دهد تا روند تغییرات حرارتی را در طول زمان ثبت و تحلیل کنند. وجود یک دوربین مرئی (Visual Camera) در کنار سنسور حرارتی، امکان تلفیق تصاویر (Fusion) را فراهم می‌آورد، به این ترتیب که تصویر حرارتی روی تصویر واقعی سوار می‌شود و این امر به مکان‌یابی دقیق‌تر نقطه معیوب در محیط عملیاتی کمک شایانی می‌کند. قابلیت‌های نرم‌افزاری پیشرفته برای تولید گزارش‌های حرفه‌ای، امکان تنظیم ضریب گسیلندگی برای مواد مختلف، و نشانگرهای نقطه داغ/نقطه سرد (Hot/Cold Spot Markers) دیگر ویژگی‌هایی هستند که این ترمومتر را به ابزاری قدرتمند برای بازرسی‌های فنی تبدیل می‌کنند. این مجموعه از ویژگی‌های فنی، DT-9885 را به یک انتخاب مقرون‌به‌صرفه و کارآمد برای مهندسان حوزه نگهداری و عیب‌یابی عایق‌های الکتریکی تبدیل می‌کند. در زیر، مشخصات فنی کلیدی این محصول برای ارزیابی دقیق ارائه شده است:

تحلیل عمیق استانداردهای صنعتی مرتبط

استفاده از ترموگرافی در پایش عایق الکتریکی باید کاملاً با استانداردهای صنعتی مرتبط همخوانی داشته باشد تا نتایج معتبر و قابل استناد باشند. دو استاندارد کلیدی در این زمینه، NFPA 70B (استاندارد نگهداری تجهیزات الکتریکی) و ASTM E1933 (روش استاندارد برای بازرسی حرارتی مادون قرمز تجهیزات الکتریکی و مکانیکی) هستند. NFPA 70B به طور صریح توصیه می‌کند که بازرسی‌های حرارتی به عنوان بخشی از برنامه نگهداری پیش‌بینانه انجام شوند و فواصل بازرسی باید بر اساس اهمیت و بحرانی بودن تجهیزات تعیین شود. این استاندارد همچنین رهنمودهایی را در مورد اهمیت و فوریت اقدام بر اساس اختلاف دمایی مشاهده شده ارائه می‌دهد. به عنوان مثال، اختلاف دمای ۳ تا ۱۵ درجه سانتی‌گراد بالاتر از دمای محیط یا دمای تجهیزات مشابه در شرایط بارگیری یکسان، نشان‌دهنده یک “اشکال جدی” است که نیاز به برنامه‌ریزی برای تعمیر دارد. اختلاف دمای بالای ۱۵ درجه سانتی‌گراد نیز معمولاً به عنوان یک “وضعیت اضطراری” تلقی می‌شود که نیاز به اقدام فوری برای جلوگیری از خرابی قریب‌الوقوع دارد. ASTM E1933 روی جنبه‌های فنی خود اندازه‌گیری تمرکز دارد و شامل دستورالعمل‌هایی برای انتخاب و کالیبره کردن تجهیزات، تنظیم پارامترهایی مانند ضریب گسیلندگی، و روش‌های صحیح ثبت داده‌ها است. رعایت این استانداردها، تضمین می‌کند که داده‌های جمع‌آوری شده توسط ترمومتر، مانند CEM DT-9885، دقیق، تکرارپذیر و قابل مقایسه با نتایج گذشته و آینده هستند. علاوه بر این، استانداردهای ایمنی مانند IEC 61010 نیز برای اطمینان از ایمنی خود دستگاه اندازه‌گیری در محیط‌های ولتاژ بالا ضروری است. مهندسان باید فراتر از صرفاً اندازه‌گیری یک عدد دما عمل کنند و بر اساس الزامات استاندارد، اختلاف دمای مطلق و نسبی، میزان بارگذاری لحظه‌ای تجهیزات و شرایط محیطی (مانند باد و رطوبت) را در تحلیل نهایی خود در نظر بگیرند. استفاده از نرم‌افزار تحلیلی که توسط دستگاه‌هایی مانند ترمومتر CEM مدل DT-9885 پشتیبانی می‌شود، در این زمینه حیاتی است، چرا که به مهندس اجازه می‌دهد تا گزارش‌های استاندارد شده را تولید کند و داده‌ها را با پارامترهای استاندارد صنعتی تطبیق دهد. یک تحلیل عمیق و منطبق با استاندارد، نه تنها وضعیت فعلی عایق را مشخص می‌کند، بلکه یک مدل پیش‌بینی‌کننده برای زمان خرابی احتمالی (Probability of Failure) نیز ارائه می‌دهد که مبنای تصمیم‌گیری‌های نگهداری می‌شود.

شناسایی عیوب عایقی از طریق ترموگرافی

ترموگرافی به عنوان یک ابزار تشخیصی قوی، قادر است انواع مختلفی از عیوب عایقی را پیش از آنکه به شکست کامل سیستم منجر شوند، شناسایی کند. هر نوع عیب، الگوی حرارتی (Thermal Pattern) منحصر به فرد خود را در تصویر حرارتی نشان می‌دهد که متخصصین می‌توانند از این طریق، نوع و شدت مشکل را تفکیک کنند. برای مثال:

  • اتصالات شل یا اکسیده شده: این رایج‌ترین نوع عیب حرارتی در سیستم‌های الکتریکی است. الگوی حرارتی معمولاً به صورت افزایش شدید دما در نقطه اتصال، مانند ترمینال‌ها یا شینه‌ها، مشاهده می‌شود. این افزایش دما ناشی از افزایش مقاومت تماسی (Contact Resistance) در آن نقطه است.
  • اضافه بار (Overloading): این وضعیت باعث افزایش حرارت در طول هادی یا سیم‌پیچ‌ها می‌شود. الگوی حرارتی معمولاً یکنواخت‌تر است اما از محدوده دمایی مجاز فراتر می‌رود.
  • عدم تعادل بار فازها (Phase Imbalance): این امر می‌تواند منجر به گرم شدن بیش از حد در یک فاز خاص در موتورها، ترانسفورماتورها یا کابل‌ها شود که یک الگوی حرارتی نامتقارن را ایجاد می‌کند.
  • تخلیه جزئی (Partial Discharge – PD): اگرچه PD به خودی خود یک فرآیند حرارتی بزرگ نیست، اما انرژی تلف شده در اثر PD به مرور زمان باعث تخریب موضعی و تشکیل کانال‌های کربنی می‌شود که در نهایت مقاومت موضعی را افزایش داده و نقاط داغ کوچکی را ایجاد می‌کنند. این نقاط داغ، هرچند کوچک، در صورت پایش دقیق توسط دوربین‌هایی با حساسیت بالا قابل شناسایی هستند.
  • تجمع آلودگی یا رطوبت: در بوشینگ‌ها یا مقره‌ها، آلودگی یا رطوبت می‌تواند یک مسیر رسانایی (Conductive Path) سطحی ایجاد کند که منجر به جریان نشتی (Leakage Current) و گرم شدن موضعی می‌شود. این حالت اغلب به صورت خطوط حرارتی در امتداد سطح عایق مشاهده می‌شود.

تجزیه و تحلیل این الگوها نیاز به دانش تخصصی در زمینه اصول حرارتی، عملکرد تجهیزات و توانایی تفسیر دقیق داده‌های ترموگرافی دارد. ترمومتر CEM DT-9885 با قابلیت نمایش بصری بالا و ابزارهای تحلیلی داخلی مانند ایزوترم (Isotherm) و ابزارهای اندازه‌گیری مساحت (Area Measurement Tools)، به مهندس امکان می‌دهد تا این الگوهای پیچیده را با دقت بالایی تفکیک و تحلیل کند. در این تحلیل، نه تنها باید دمای ماکزیمم، بلکه اختلاف دمای آن نقطه با تجهیزات مشابه و دمای محیطی نیز ملاک قرار گیرد. اهمیت پایش ترمومتر CEM مدل DT-9885 برای تشخیص این ناهنجاری‌ها به خصوص در تابلوهای توزیع قدرت و مراکز کنترل موتور (MCC) که اغلب دارای چگالی بالای اتصالات هستند، دو چندان می‌شود.

مدیریت ریسک و نگهداری پیشگیرانه عایق

مدیریت ریسک در صنایع الکتریکی، به شدت وابسته به توانایی پیش‌بینی و جلوگیری از خرابی‌های عایقی است. یک برنامه مؤثر نگهداری پیشگیرانه (Preventive Maintenance) با استفاده از ترموگرافی، بخش حیاتی از استراتژی کلی مدیریت دارایی (Asset Management) محسوب می‌شود. از آنجایی که شکست عایق می‌تواند به طور ناگهانی و فاجعه‌آمیز رخ دهد و منجر به آتش‌سوزی، آسیب به تجهیزات گران‌قیمت و از دست رفتن تولید شود، سرمایه‌گذاری در ابزارهای عیب‌یابی پیشرفته، یک اقدام منطقی و اقتصادی است. برنامه نگهداری ترموگرافی شامل بازرسی‌های روتین، ثبت دقیق داده‌ها، تحلیل روند و ایجاد یک پایگاه داده از وضعیت حرارتی تجهیزات است. با استفاده از دستگاه‌هایی که امکان ثبت تصاویر و داده‌ها را با برچسب زمانی و مکان دقیق فراهم می‌کنند، مانند ترمومتر CEM DT-9885، مهندسان می‌توانند یک تاریخچه حرارتی برای هر دارایی ایجاد کنند. این تاریخچه، امکان تحلیل روند (Trending Analysis) را فراهم می‌کند که در آن، نرخ افزایش دما در یک نقطه خاص در طول زمان محاسبه می‌شود. اگر نرخ افزایش دما از یک حد آستانه (Threshold) فراتر رود، نشان‌دهنده تسریع فرآیند تخریب عایق است و این امر زمان‌بندی دقیق برای تعمیر یا تعویض را مشخص می‌کند. این مدل نگهداری، به جای تعمیر پس از خرابی (Breakdown Maintenance) یا نگهداری بر اساس زمان ثابت (Time-Based Maintenance)، بر اساس وضعیت واقعی و عملکرد تجهیزات انجام می‌شود که به آن نگهداری مبتنی بر وضعیت (Condition-Based Maintenance – CBM) گفته می‌شود. CBM نه تنها هزینه‌های عملیاتی را با به حداقل رساندن بازرسی‌های غیرضروری و کاهش زمان توقف غیربرنامه‌ریزی شده کاهش می‌دهد، بلکه سطح ایمنی عملیاتی را نیز به میزان قابل توجهی افزایش می‌دهد، زیرا از نزدیک شدن پرسنل به نقاط خطرناک که دارای ایرادهای بالقوه هستند، جلوگیری می‌کند. در نهایت، داده‌های جمع‌آوری شده توسط ترمومتر، می‌توانند به عنوان ورودی برای مدل‌های تحلیل ریسک مورد استفاده قرار گیرند تا اولویت‌بندی تعمیرات بر اساس اهمیت تجهیزات (Criticality) و شدت عیب (Severity) انجام شود.

تنظیمات گسیلندگی و اهمیت آن در دقت

یکی از مهم‌ترین عوامل تأثیرگذار بر دقت اندازه‌گیری حرارتی با استفاده از ترمومترهای مادون قرمز، تنظیمات ضریب گسیلندگی (Emissivity) است. ضریب گسیلندگی، معیاری است برای سنجش توانایی یک سطح برای تابش انرژی حرارتی به صورت مادون قرمز، در مقایسه با یک جسم سیاه ایده‌آل (Ideal Blackbody) که ضریب گسیلندگی آن برابر با ۱ است. عایق‌های الکتریکی و مواد مختلف دارای ضریب گسیلندگی متفاوتی هستند که این مقدار می‌تواند تحت تأثیر عواملی مانند پرداخت سطح (Surface Finish)، اکسیداسیون، رنگ و دما قرار گیرد. اگر ضریب گسیلندگی به اشتباه تنظیم شود، دستگاه مقدار دمایی نادرستی را محاسبه و نمایش خواهد داد. به عنوان مثال، سطوح فلزی صیقلی (مانند شینه‌های مسی یا آلومینیومی جدید) دارای ضریب گسیلندگی بسیار پایینی (مثلاً 0.05 تا 0.1) هستند، در حالی که سطوح رنگ شده، کدر یا اکسیده شده دارای ضریب گسیلندگی بالاتری (مثلاً 0.85 تا 0.95) هستند. در بازرسی‌های عایق الکتریکی، اغلب با ترکیبی از سطوح مواجه هستیم: مقره‌های سرامیکی یا پلیمری، کابل‌های با روکش پلیمری و اتصالات فلزی. یک مهندس متخصص باید ضریب گسیلندگی مربوط به هر سطح را به درستی در ترمومتر تنظیم کند تا اندازه‌گیری‌های حرارتی، نمایانگر واقعی دمای جسم باشند و از تفسیرهای نادرست جلوگیری شود. ترمومترهایی مانند ترمومتر CEM مدل DT-9885 این امکان را به کاربر می‌دهند که ضریب گسیلندگی را به صورت دستی یا از طریق یک جدول داخلی از مواد رایج تنظیم کند. در مواردی که اندازه‌گیری دقیق حرارت سطح فلزات صیقلی ضروری است، معمولاً از روش‌هایی مانند پوشاندن ناحیه مورد نظر با نوار برقی سیاه با ضریب گسیلندگی بالا و ثابت (مثلاً 0.95) استفاده می‌شود تا اندازه‌گیری دقیق‌تر انجام شود. اهمیت تنظیم دقیق گسیلندگی به ویژه در هنگام مقایسه نقاط داغ با مناطق سالم مجاور دوچندان می‌شود و تنها با رعایت این اصل فنی، نتایج ترموگرافی در تشخیص عیوب عایقی قابل اعتماد خواهند بود. خطای ناشی از گسیلندگی نادرست می‌تواند منجر به پنهان ماندن یک نقطه داغ واقعی یا اعلام یک هشدار کاذب شود که هر دو به برنامه نگهداری آسیب می‌زنند.

مزایای اقتصادی استفاده از ترموگرافی

استفاده از ابزارهای ترموگرافی با کیفیت بالا مانند CEM DT-9885 در پایش عایق الکتریکی، صرفاً یک الزام فنی نیست، بلکه یک استراتژی با مزایای اقتصادی بسیار قابل توجه است. این مزایا از طریق بهینه‌سازی فرآیندهای نگهداری، کاهش زمان توقف غیربرنامه‌ریزی شده و افزایش عمر مفید دارایی‌ها محقق می‌شوند. هزینه یک ساعت توقف در خطوط تولید صنعتی یا صنایع فرآیندی می‌تواند به ده‌ها هزار یا حتی صدها هزار دلار برسد. ترموگرافی، با فراهم آوردن امکان تشخیص زودهنگام عیوب، به مهندسان اجازه می‌دهد تا تعمیرات را به صورت برنامه‌ریزی شده و در زمان‌های غیرکاری (Off-Peak Hours) یا در زمان توقف‌های مجاز (Scheduled Shutdowns) انجام دهند. این برنامه‌ریزی دقیق، زمان توقف را به حداقل می‌رساند و از زیان‌های کلان تولیدی جلوگیری می‌کند. علاوه بر این، در مورد عایق‌های گران‌قیمت مانند بوشینگ‌های ترانسفورماتورهای قدرت یا سیم‌پیچ‌های ژنراتورها، تشخیص زودهنگام تخریب عایق و انجام اقدامات ترمیمی کوچک، می‌تواند از نیاز به تعویض کامل تجهیزات با هزینه‌های بسیار بالا جلوگیری کند. همچنین، ترموگرافی امکان انجام بازرسی‌های سریع و غیرتهاجمی را فراهم می‌کند. برخلاف روش‌های سنتی که نیاز به قطع برق، جداسازی تجهیزات و صرف ساعت‌ها کار دستی دارند، یک بازرسی حرارتی معمولاً در چند دقیقه انجام می‌شود. این صرفه‌جویی در نیروی انسانی و کاهش زمان بازرسی، هزینه‌های جاری نگهداری را به طور چشمگیری کاهش می‌دهد. از سوی دیگر، تشخیص ایرادهای کوچکی که به مرور زمان می‌توانند به هدررفت انرژی منجر شوند (مانند مقاومت‌های تماسی بالا)، باعث بهبود کارایی انرژی (Energy Efficiency) و کاهش قبوض برق می‌شود. در نتیجه، هزینه اولیه خرید یک ابزار دقیق مانند ترمومتر CEM مدل DT-9885، به سرعت و از طریق صرفه‌جویی‌های حاصل از جلوگیری از خرابی‌ها، بهینه‌سازی نگهداری و افزایش راندمان عملیاتی، بازگشت سرمایه (ROI) را به همراه خواهد داشت.

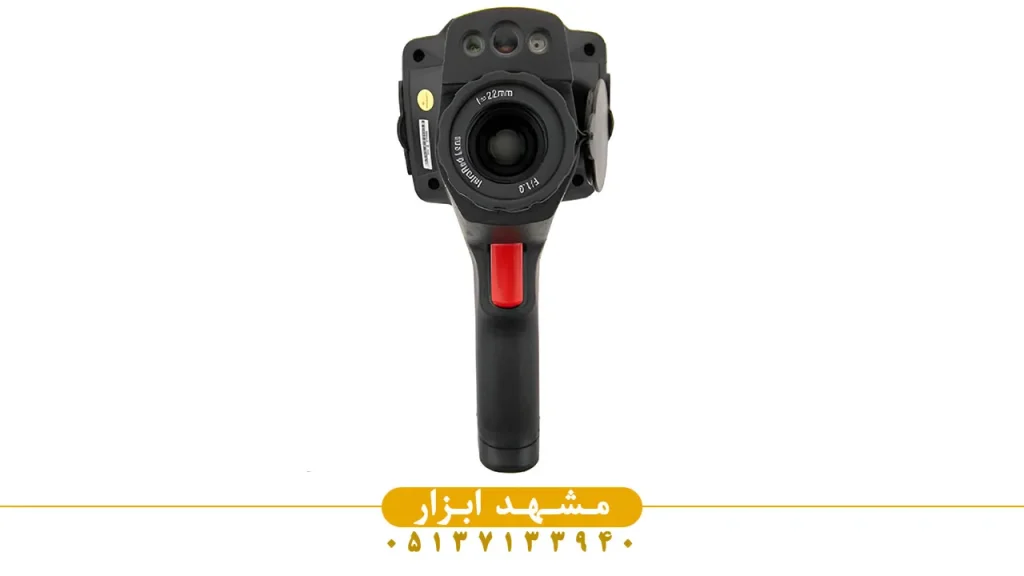

ترمومتر CEM مدل DT9885

محدودیت‌ها و ملاحظات استفاده عملیاتی

هرچند ترموگرافی یک ابزار قدرتمند است، اما در استفاده عملیاتی از آن برای پایش عایق، مهندسان باید از محدودیت‌ها و ملاحظات فنی آگاه باشند. یکی از محدودیت‌های اصلی، ناتوانی در دیدن پشت موانع غیرشفاف (Opaque Barriers) است؛ دوربین‌های حرارتی نمی‌توانند از میان درهای فلزی بسته تابلوهای برق، دیواره‌های عایق یا سایر اجسام جامد تصویربرداری کنند. برای بازرسی‌های داخلی، ممکن است نیاز به استفاده از درپوش‌های بازرسی مادون قرمز (IR Windows) یا باز کردن محافظ‌ها باشد که این کار باید با رعایت کامل پروتکل‌های ایمنی قوس الکتریکی (Arc Flash Safety Protocols) انجام شود. ملاحظه دیگر، تأثیر بارگذاری تجهیزات است. یک عیب عایقی تنها زمانی به صورت یک نقطه داغ آشکار می‌شود که تجهیزات تحت بار کافی باشند تا حرارت قابل توجهی تولید شود. بازرسی‌های حرارتی باید در شرایط بارگیری اوج (Peak Load) یا حداقل در بارگذاری ۷۰ تا ۸۰ درصدی انجام شوند تا نتایج معتبر باشند. بررسی تجهیزات بدون بار می‌تواند منجر به نادیده گرفتن عیوب جدی شود. تأثیر محیطی نیز یک ملاحظه مهم است؛ باد شدید می‌تواند باعث خنک شدن سطحی شود که دمای واقعی نقطه داغ را پنهان می‌کند، در حالی که تابش مستقیم نور خورشید یا منابع حرارتی مجاور (مانند اگزوزها) می‌توانند دمای سطح را به طور مصنوعی افزایش داده و باعث هشدارهای کاذب شوند. به همین دلیل، بازرسی‌ها باید تا حد امکان در ساعات خنک‌تر روز یا پس از اطمینان از عدم تأثیر منابع خارجی انجام شوند. همچنین، محدودیت در رزولوشن و حساسیت حرارتی دستگاه باید در نظر گرفته شود. دستگاه‌هایی با رزولوشن کمتر، مانند مدل‌های رده متوسط، ممکن است در تشخیص نقاط داغ بسیار کوچک در فواصل دور دچار مشکل شوند. مهندس باید فاصله مناسب اندازه‌گیری را بر اساس حداقل اندازه نقطه قابل تشخیص (Minimum Resolvable Spot Size) تنظیم کند. آموزش حرفه‌ای اپراتور برای تنظیم پارامترها، تفسیر صحیح تصاویر و رعایت دقیق اصول ایمنی (مانند پرهیز از اندازه‌گیری در زاویه‌های بسته یا نزدیک به خطرات قوس الکتریکی) کاملاً حیاتی و ضروری است.

مقایسه با روش‌های سنتی عیب‌یابی

ترموگرافی با استفاده از دستگاه‌هایی مانند ترمومتر CEM مدل DT-9885 نسبت به روش‌های سنتی عیب‌یابی عایق مانند اندازه‌گیری مقاومت عایقی (Insulation Resistance Test) یا تست‌های تخلیه جزئی آنلاین (Online PD Tests) چندین مزیت کلیدی دارد. روش‌های سنتی مانند اندازه‌گیری مگااهم (Meggering) یا تست‌های قطبش/تخلیه (Polarization/Depolarization Current – PDC) نیاز به قطع برق تجهیزات و اتصال مستقیم پراب‌های اندازه‌گیری دارند که این امر نه تنها زمان‌بر است، بلکه ریسک ایمنی را افزایش می‌دهد و مستلزم برنامه‌ریزی زمان توقف است. در مقابل، ترموگرافی یک روش غیرتهاجمی و آنلاین (Non-Invasive and Online) است که بدون نیاز به قطع برق یا تماس فیزیکی، امکان ارزیابی سریع وضعیت را فراهم می‌کند. این قابلیت آنلاین بودن، به ویژه برای تجهیزات حیاتی که قطع برق آن‌ها پرهزینه یا غیرممکن است، یک مزیت بزرگ محسوب می‌شود. همچنین، تست‌های سنتی معمولاً فقط یک مقدار عددی کلی از وضعیت عایق (مانند مقاومت) ارائه می‌دهند، در حالی که ترموگرافی یک تصویر مکانی (Spatial Image) از توزیع حرارتی سطح تجهیزات ارائه می‌دهد. این تصویرسازی، به مهندس این امکان را می‌دهد که منشأ دقیق عیب (مانند یک پیچ شل در یک اتصال شینه) را با دقت چند میلی‌متری مکان‌یابی کند. با این حال، باید توجه داشت که ترموگرافی یک جایگزین کامل برای روش‌های سنتی نیست، بلکه یک روش مکمل است. در حالی که ترموگرافی به سرعت نقاط داغ ناشی از تلفات اهمی را شناسایی می‌کند، ممکن است در تشخیص کاهش کیفیت عایق داخلی که هنوز منجر به افزایش دمای سطحی نشده است (مانند عیب‌های تخلیه جزئی در عمق عایق)، محدودیت‌هایی داشته باشد. بنابراین، رویکرد بهینه، تلفیق نتایج ترموگرافی با داده‌های سایر تست‌ها برای یک ارزیابی جامع است. به عنوان مثال، اگر ترموگرافی یک ناحیه گرم را در یک ترانسفورماتور نشان دهد، می‌توان با استفاده از تحلیل گازهای محلول در روغن (DGA)، نوع دقیق عیب (مانند گرمایش سیم‌پیچ یا تخلیه الکتریکی) را تعیین کرد.

استراتژی‌های پیشرفته نگهداری عایق

اجرای استراتژی‌های پیشرفته نگهداری عایق نیازمند فراتر رفتن از صرفاً اندازه‌گیری دمای لحظه‌ای است و باید شامل تحلیل داده‌های روند و ایجاد پایگاه دانش باشد. یکی از این استراتژی‌ها، استفاده از مفهوم “دلتا تی بحرانی” (Critical Delta T) است. این مفهوم بر اساس اختلاف دمای یک ناحیه معیوب با یک ناحیه سالم مشابه در همان تجهیزات یا با یک تجهیز مشابه تحت بار یکسان تعریف می‌شود. این رویکرد، تأثیر نوسانات دمای محیط و تغییرات بارگذاری را به حداقل می‌رساند و معیار قابل اعتماد‌تری برای تشخیص فوریت عمل فراهم می‌کند. به عنوان مثال، اگر ترمومتر CEM DT-9885 اختلاف دمای ۷ درجه سانتی‌گراد را در یک اتصال در مقایسه با اتصال مشابه سالم در همان تابلو نشان دهد، فارغ از دمای مطلق، این اختلاف نشان‌دهنده یک مشکل جدی است. استراتژی دیگر، استفاده از مانیتورینگ حرارتی پیوسته (Continuous Thermal Monitoring) است، به ویژه برای تجهیزات حیاتی که دسترسی به آن‌ها دشوار است یا ریسک خرابی آن‌ها بسیار بالاست. هرچند DT-9885 یک ابزار پرتابل است، اما داده‌های جمع‌آوری شده توسط آن می‌توانند برای کالیبره کردن و تأیید عملکرد سیستم‌های مانیتورینگ آنلاین به کار روند. داده‌های ترموگرافی همچنین به عنوان ورودی برای مدل‌های نگهداری پیشگویانه (Predictive Maintenance) مبتنی بر یادگیری ماشین (Machine Learning) استفاده می‌شوند. با آموزش مدل‌ها بر روی داده‌های حرارتی تاریخی و داده‌های خرابی، می‌توان زمان باقی‌مانده تا خرابی (Remaining Useful Life – RUL) یک عایق خاص را با دقت بالایی تخمین زد. این امر امکان برنامه‌ریزی بلندمدت برای تعویض دارایی‌ها را فراهم می‌کند. در نهایت، مستندسازی دقیق و تولید گزارش‌های استاندارد که شامل تصویر حرارتی، تصویر مرئی، تاریخ و زمان، شرایط بارگذاری، دمای محیط، ضریب گسیلندگی و توصیه‌های اقدام اصلاحی است، جزء جدایی‌ناپذیر این استراتژی‌های پیشرفته است و ترمومتر DT-9885 با قابلیت‌های اتصال به رایانه و نرم‌افزار تحلیلی، این امر را تسهیل می‌کند.

الزامات و پروتکل‌های ایمنی قوس الکتریکی

بازرسی‌های ترموگرافی تجهیزات الکتریکی با ولتاژ بالا، باید کاملاً مطابق با الزامات و پروتکل‌های ایمنی قوس الکتریکی (Arc Flash Safety) انجام شوند. این الزامات، که عمدتاً بر اساس استانداردهایی مانند NFPA 70E و IEEE 1584 تدوین شده‌اند، برای محافظت از پرسنل در برابر آسیب‌های جدی ناشی از انرژی حرارتی، فشار و پرتاب ذرات در هنگام وقوع قوس الکتریکی حیاتی هستند. از آنجایی که برای تصویربرداری حرارتی اغلب نیاز است که حفاظ‌های فلزی تابلوها و جعبه‌ها باز شوند (زیرا فلزات برای امواج مادون قرمز غیرشفاف هستند)، این فرآیند پرسنل را در معرض خطر مستقیم قوس قرار می‌دهد. پروتکل‌ها ایجاب می‌کنند که:

  • برآورد انرژی قوس: قبل از باز کردن هرگونه تجهیزات تحت ولتاژ، باید برآورد انرژی قوس (Incident Energy Analysis) برای تعیین منطقه حفاظت شده از قوس (Arc Flash Boundary) و فاصله کاری ایمن (Safe Working Distance) انجام شود.
  • تجهیزات حفاظت فردی (PPE): پرسنل باید از تجهیزات حفاظت فردی مقاوم در برابر قوس الکتریکی (Arc-Rated PPE) با رتبه مناسب، متناسب با سطح انرژی قوس برآورد شده، استفاده کنند. این تجهیزات شامل لباس، دستکش، کلاه و محافظ صورت هستند.
  • ابزارهای ایمن: استفاده از ابزارهایی که فاصله ایمنی را حفظ می‌کنند، مانند ترمومترهای دستی با قابلیت اندازه‌گیری از راه دور بالا مانند CEM DT-9885 و استفاده از درپوش‌های مادون قرمز (IR Windows) برای اجتناب از باز کردن حفاظ‌ها، باید در اولویت باشند. درپوش‌های IR امکان بازرسی از پشت حفاظ بسته را فراهم می‌کنند و نیاز به لباس‌های PPE سنگین را برای بازرسی روتین از بین می‌برند.
  • آموزش و صلاحیت: تنها پرسنل دارای صلاحیت و آموزش دیده در زمینه خطرات الکتریکی، روش‌های کار ایمن و استفاده صحیح از ترموگرافی، مجاز به انجام این بازرسی‌ها هستند.

رعایت این پروتکل‌ها نه تنها یک الزام قانونی است، بلکه نشان‌دهنده تعهد شرکت “مشهد ابزار” و مشتریان آن به حفظ سلامت و ایمنی نیروی کار است. مهندسان باید فرآیند بازرسی را طوری طراحی کنند که تا حد ممکن، از روش‌های غیرتهاجمی استفاده شود و در صورت لزوم به باز کردن حفاظ‌ها، تمام مراحل ایمنی با دقت اجرا شوند.

کاربرد DT9885 در سیستم‌های توزیع

ترمومتر CEM مدل DT-9885 با توجه به دقت بالا، قابلیت تصویربرداری حرارتی و ویژگی‌های دیتالاگر، ابزاری بسیار کارآمد در ارزیابی و پایش سلامت عایق در سیستم‌های توزیع الکتریکی از فشار ضعیف تا فشار متوسط است. این سیستم‌ها شامل تابلوهای توزیع اصلی، مراکز کنترل موتور (MCCs)، بانک‌های خازنی، کلیدهای قطع و وصل (Breakers) و اتصالات کابل‌ها هستند. در تابلوهای توزیع، افزایش بار، شل شدن پیچ‌های اتصال یا اکسید شدن شینه‌ها از رایج‌ترین علل خرابی عایقی هستند. DT-9885 امکان اسکن سریع این تابلوها را فراهم می‌کند و می‌تواند نقاط داغی را که نشان‌دهنده مقاومت تماسی بالا هستند، فوراً شناسایی کند. این امر به ویژه در MCCها حیاتی است، جایی که اتصالات کنتاکتورها و پایانه‌های سیم‌کشی تحت تنش‌های حرارتی و مکانیکی مداوم هستند. در خطوط توزیع بیرونی، این دستگاه می‌تواند برای بازرسی بوشینگ‌های ترانسفورماتورها، مقره‌ها و اتصالات هوایی استفاده شود. به دلیل امکان اندازه‌گیری از راه دور، مهندس می‌تواند عیوبی مانند ردیابی (Tracking) یا تخلیه جزئی (Partial Discharge) را که منجر به گرمایش موضعی در سطح مقره‌ها می‌شوند، بدون نیاز به بالا رفتن از دکل یا نزدیک شدن به هادی‌ها، تشخیص دهد. همچنین، توانایی دستگاه در ثبت دمای محیط و رطوبت، به مهندس این امکان را می‌دهد که تأثیر شرایط محیطی بر عیوب عایقی (مانند نفوذ رطوبت در عایق کابل‌ها) را به دقت تحلیل کند. استفاده روتین از DT-9885 در این بخش‌ها، نه تنها به جلوگیری از سوختن کابل‌ها و قطع مدارات اصلی کمک می‌کند، بلکه عمر مفید کلیدها و تجهیزات حفاظتی را با اطمینان از عملکرد صحیح آن‌ها در محدوده دمایی مجاز، افزایش می‌دهد. مهندسان می‌توانند با استفاده از نرم‌افزار تحلیلی همراه، تصاویر حرارتی را در گزارش‌های نگهداری ثبت کنند تا یک سابقه دقیق از وضعیت حرارتی هر جزء در سیستم توزیع برای ارزیابی روند و برنامه‌ریزی بلندمدت تعمیرات داشته باشند.

تأثیر تخریب عایق بر کارایی انرژی

تخریب عایق الکتریکی یک موضوع حیاتی است که فراتر از نگرانی‌های ایمنی و قابلیت اطمینان، بر کارایی انرژی (Energy Efficiency) عملیات صنعتی نیز تأثیر مستقیم می‌گذارد. در یک سیستم الکتریکی ایده‌آل، تلفات انرژی باید به حداقل برسد؛ با این حال، هنگامی که عایق شروع به تخریب می‌کند، معمولاً این وضعیت با افزایش تلفات توان (Power Losses) به دلیل افزایش مقاومت سری یا افزایش جریان نشتی (Leakage Current) همراه است. افزایش مقاومت تماسی در اتصالات شل، شینه‌های اکسیده شده یا پایانه‌های فرسوده، منجر به تلفات توان به صورت گرمایش اهمی ($P = I^2R$) می‌شود. این توان، که به صورت گرما تلف می‌شود، دیگر در دسترس بار نخواهد بود و به طور مستقیم کارایی سیستم را کاهش می‌دهد و هزینه‌های عملیاتی را افزایش می‌دهد. حتی افزایش دمایی در حد چند درجه سانتی‌گراد در طول یک سال می‌تواند به میزان قابل توجهی انرژی هدر دهد. به عنوان مثال، یک نقطه داغ ۱۵ درجه بالاتر از حد معمول در یک تابلو برق، می‌تواند نشان‌دهنده ده‌ها یا صدها وات اتلاف توان باشد که در یک سیستم بزرگ، این تلفات تجمیع شده و هزینه‌های زیادی را به همراه دارند. علاوه بر این، تخریب عایق در ترانسفورماتورها می‌تواند باعث افزایش تلفات هسته و تلفات سرگردان (Stray Losses) شود که مستقیماً راندمان ترانس را تحت تأثیر قرار می‌دهد. ترموگرافی با استفاده از دستگاه‌هایی با دقت بالا، مانند CEM DT-9885، امکان شناسایی و کمی‌سازی این تلفات را فراهم می‌کند. با اندازه‌گیری اختلاف دما و استفاده از فرمول‌های تخمین تلفات، مهندسان می‌توانند صرفه‌جویی مالی حاصل از تعمیر یا تعویض این نقاط پر اتلاف را محاسبه و توجیه اقتصادی تعمیرات را مستدل سازند. بنابراین، برنامه ترموگرافی منظم نه تنها یک ابزار حفاظتی است، بلکه یک برنامه مدیریتی برای بهینه‌سازی مصرف انرژی و کاهش هزینه‌های عملیاتی در بلندمدت محسوب می‌شود و به حفظ پایداری انرژی کمک شایانی می‌کند.

ارتقاء نگهداری پیش‌بینانه

شرکت “مشهد ابزار” به عنوان مرجع تخصصی تأمین تجهیزات اندازه‌گیری و ابزار دقیق، در راستای ارتقاء سطح نگهداری پیش‌بینانه در صنایع کشور، ترمومترهای تصویربرداری حرارتی پیشرفته را ارائه می‌نماید. ترموگرافی مادون قرمز به عنوان یک عنصر کلیدی در برنامه جامع پایش وضعیت، قابلیت تشخیص زودهنگام عیوبی که با چشم غیرمسلح قابل مشاهده نیستند را فراهم می‌آورد. ما قویاً معتقدیم که تکیه بر داده‌های دقیق و تکنولوژی روز، تنها راه برای تضمین حداکثر زمان کارکرد تجهیزات و بهینه‌سازی هزینه‌های نگهداری است. در این راستا، تجهیزاتی مانند ترمومتر CEM مدل DT-9885، با قابلیت‌های پیشرفته خود در تصویربرداری حرارتی، اندازه‌گیری دمای محیط و رطوبت، به مهندسان این امکان را می‌دهند که نه تنها نقطه داغ را شناسایی کنند، بلکه شرایط محیطی مؤثر بر عملکرد عایق را نیز در تحلیل خود لحاظ نمایند. استفاده از این ابزار با رزولوشن مناسب و حساسیت حرارتی بالا، به مدیران فنی اطمینان می‌دهد که حتی کوچک‌ترین علائم استرس حرارتی در عایق‌ها، اتصالات، موتورها و تابلوهای برق از دید پنهان نمی‌مانند. “مشهد ابزار” همچنین خدمات مشاوره‌ای در زمینه انتخاب صحیح ضریب گسیلندگی و تنظیم پروتکل‌های بازرسی حرارتی منطبق با استانداردهای NFPA و ASTM را ارائه می‌دهد.

انتخاب هوشمندانه ابزار، تضمین کارایی

برای مهندسین و مدیران فنی که به دنبال ابزاری دقیق، قابل حمل و با قابلیت‌های تحلیلی قوی برای ارزیابی سلامت عایق‌های الکتریکی خود هستند، ترمومتر DT-9885 یک انتخاب هوشمندانه و استراتژیک محسوب می‌شود. این دستگاه، با ترکیب قابلیت‌های تصویربرداری حرارتی و اندازه‌گیری پارامترهای محیطی، یک راهکار جامع برای پایش وضعیت ارائه می‌دهد. دقت اندازه‌گیری حرارت بالا و قابلیت ذخیره‌سازی و تحلیل داده‌های روند، آن را به ابزاری ایده‌آل برای نگهداری مبتنی بر وضعیت تبدیل کرده است. ما در “مشهد ابزار” متعهد به ارائه بهترین تجهیزات هستیم تا شما بتوانید از سیستم‌های الکتریکی خود در برابر خطرات ناشی از تخریب عایق محافظت کنید و پایداری و ایمنی عملیاتی را به بالاترین سطح ممکن ارتقا دهید. برای کسب اطلاعات فنی بیشتر در خصوص مشخصات کامل این محصول و نحوه دریافت مشاوره تخصصی برای ادغام آن در برنامه پایش وضعیت سازمان خود، لطفاً از صفحه محصول بازدید فرمایید: . ما آماده‌ایم تا با ارائه راهکارهای فنی پیشرفته، به شما در دستیابی به اهداف کارایی و قابلیت اطمینان کمک کنیم.
