ضرورت سنجش دقیق جریان نشتی در صنعت مدرن

جریان نشتی (Leakage Current)، به عنوان یک پارامتر بحرانی در ارزیابی ایمنی و کیفیت محصولات الکتریکی و الکترونیکی، نقشی حیاتی در تضمین عملکرد بلندمدت تجهیزات و حفاظت از کاربران در برابر شوک الکتریکی ایفا می‌کند. در عصر اتوماسیون صنعتی و گسترش بی‌سابقه دستگاه‌های متصل به شبکه، سنجش دقیق و قابل اعتماد این جریان‌های ناخواسته از یک الزام فنی ساده فراتر رفته و به یک استاندارد ایمنی غیرقابل چشم‌پ‌پوشی تبدیل شده است. این جریان‌ها می‌توانند از طریق مسیرهای ناخواسته، مانند خازن‌های فیلترینگ، عایق‌های معیوب یا حتی میدان‌های الکترومغناطیسی القایی، به زمین یا بدنه دستگاه منتقل شوند و در صورت تجاوز از حدود مجاز تعیین شده در استانداردهایی نظیر IEC 60990، UL، یا ANSI، خطر آفرین باشند. تحلیل پدیده‌ی جریان نشتی مستلزم درک عمیق از ماهیت فرکانسی و دامنه آن است، چرا که استانداردهای مختلف، بسته به نوع دستگاه (مثلاً تجهیزات پزشکی، صنعتی یا خانگی) و شرایط تست (مانند اتصال زمین نرمال، اتصال زمین قطع شده، یا قطبیت معکوس خط و نول)، محدودیت‌ها و روش‌های اندازه‌گیری متفاوتی را دیکته می‌کنند. انتخاب ابزار مناسب برای این آزمون، که بتواند دقت و تکرارپذیری لازم را در مواجهه با طیف گسترده‌ای از فرکانس‌ها و اشکال موج جریان (سینوسی خالص، پالسی، یا مختلط) تضمین کند، برای مهندسین کنترل کیفیت و تحقیق و توسعه، یک تصمیم استراتژیک محسوب می‌شود. در این مقاله، ما به مقایسه دو ابزار برجسته در این حوزه، یعنی تستر نشتی هیوکی مدل HIOKI ST5541 که یک تستر ایمنی پیشرفته برای خط تولید و آزمایشگاهی است، و همچنین تستر نشتی جریان فلوک مدل FLUKE 360 که یک کلمپ‌متر نشتی پرتابل و میدانی است، خواهیم پرداخت. تمرکز ما بر تحلیل عمیق ویژگی‌های فنی، روش‌های اندازه‌گیری، قابلیت انطباق با استانداردهای جهانی و کاربردهای تخصصی این دو مدل خواهد بود تا یک راهنمای جامع برای انتخاب بهینه بر اساس نیازهای صنعتی ارائه دهیم. این مقایسه صرفاً یک لیست از مشخصات نیست، بلکه یک ارزیابی عملکردی در سناریوهای واقعی و چالش‌برانگیز صنعتی است.

ساختار و معماری مداری تسترهای نشتی

طراحی مدار معادل بدن انسان (Human Body Model) یکی از اساسی‌ترین مبانی فنی در ساخت تسترهای نشتی است. استانداردهای ایمنی، مانند IEC 60990، مشخص می‌کنند که جریان نشتی باید از طریق یک شبکه اندازه‌گیری (Measuring Network) عبور کند که خواص امپدانس آن، واکنش بدن انسان را در برابر جریان‌های با فرکانس‌های مختلف شبیه‌سازی کند. این شبکه معمولاً شامل ترکیبی از مقاومت‌ها و خازن‌ها است که یک منحنی پاسخ فرکانسی خاص را ایجاد می‌کند، به طوری که حساسیت اندازه‌گیری در فرکانس‌های بالاتر به دلیل اثر پوستی (Skin Effect) و امپدانس ذاتی بدن کاهش یابد. تفاوت‌های کلیدی در ساختار داخلی تسترهای آزمایشگاهی مانند ST5541 در مقایسه با کلمپ‌مترهای میدانی مانند Fluke 360، در دقت و پیچیدگی این شبکه‌های اندازه‌گیری و همچنین در دامنه فرکانسی قابل اندازه‌گیری نهفته است. ST5541 به عنوان یک تستر خط تولید و آزمایشگاهی، مجهز به چندین شبکه اندازه‌گیری داخلی است که به سرعت و با دقت بالا می‌توانند بین استانداردهای مختلف (مانند IEC 60990، JIS، UL و غیره) جابجا شوند و از این رو، سازگاری کامل با الزامات تست‌های رگولاتوری را تضمین می‌کند. این دستگاه‌ها معمولاً دارای فیلترهای بالاگذر و پایین‌گذر پیشرفته برای جداسازی مولفه‌های DC و AC جریان نشتی و همچنین حذف نویزهای محیطی هستند. در مقابل، Fluke 360 که به طور ذاتی یک کلمپ‌متر با تکنولوژی True-RMS است، از سنسورهای مبتنی بر اثر هال یا ترانسفورماتورهای جریان با هسته‌های مغناطیسی با قابلیت نفوذپذیری بالا استفاده می‌کند تا جریان‌های بسیار پایین (در حد میکروآمپر) را اندازه‌گیری کند، بدون اینکه نیازی به قطع مدار باشد. با این حال، استفاده از شبکه اندازه‌گیری بدن انسان در کلمپ‌مترهای پرتابل معمولاً به دلیل محدودیت‌های فیزیکی و توان پردازشی، پیچیدگی کمتری دارد و عمدتاً بر روی فیلترینگ مؤثر برای اندازه‌گیری True-RMS در دامنه فرکانس برق شهری تمرکز دارد. تحلیل امپدانس داخلی، پهنای باند و مقاومت در برابر تداخلات الکترومغناطیسی (EMI) در این دو مدل نشان می‌دهد که هر یک برای یک حوزه کاربری خاص، بهینه شده‌اند؛ ST5541 برای دقت نهایی و انطباق با استانداردهای تست ایمنی محصول و Fluke 360 برای سهولت و سرعت اندازه‌گیری عیب‌یابی در محیط‌های عملیاتی.

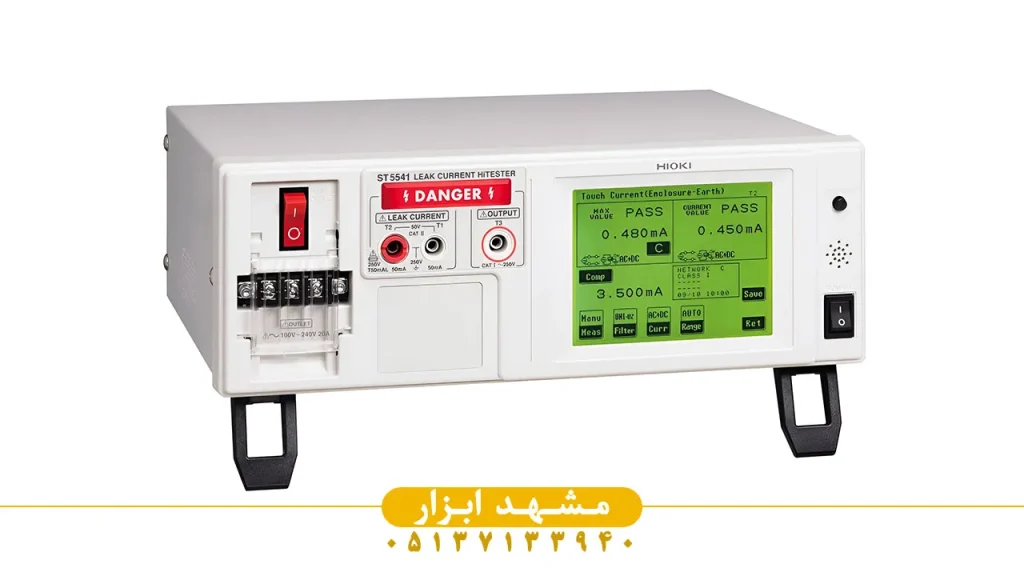

تستر نشتی هیوکی مدل HIOKI ST5541

تطابق کامل با استانداردهای صنعتی و جهانی

موضوع انطباق با استانداردها، سنگ بنای هرگونه آزمون ایمنی الکتریکی است و این امر به طور خاص در زمینه تست جریان نشتی اهمیت مضاعفی پیدا می‌کند. تجهیزاتی که به بازارهای جهانی عرضه می‌شوند، باید بر اساس مجموعه‌ای از استانداردهای ملی و بین‌المللی تست شوند تا ایمنی آن‌ها تأیید شود. مهمترین این استانداردها شامل سری IEC 60990 (روش‌های اندازه‌گیری جریان نشتی)، IEC 60601 (تجهیزات پزشکی)، IEC 60335 (لوازم خانگی) و استانداردهای منطقه‌ای مانند UL (ایالات متحده) و JIS (ژاپن) هستند. تستر نشتی هیوکی مدل HIOKI ST5541 در این زمینه برتری قابل توجهی دارد. این دستگاه به طور خاص برای پوشش دادن این نیازهای متنوع طراحی شده و از طریق امکان تعویض داخلی شبکه‌های اندازه‌گیری (MDs) یا شبیه‌سازی آن‌ها، قابلیت انطباق سریع با ده‌ها استاندارد مختلف را فراهم می‌کند. این امر به مهندسین خط تولید امکان می‌دهد تا بدون نیاز به تجهیزات جانبی، محصول خود را بر اساس استاندارد مقصد نهایی (مثلاً اروپا، آمریکا یا آسیا) آزمایش کنند. به عنوان مثال، قابلیت اندازه‌گیری جریان‌های نشتی در شرایط تست‌های پیشرفته‌ای مانند “Single Fault Condition” و “Reversed Polarity” که از الزامات کلیدی در استاندارد IEC 60990 هستند، به صورت داخلی در ST5541 تعبیه شده است. از سوی دیگر، تستر نشتی جریان فلوک مدل FLUKE 360 به عنوان یک ابزار میدانی، تمرکز اصلی خود را بر روی اندازه‌گیری جریان‌های نشتی در تاسیسات و سیستم‌های فعال گذاشته است. این دستگاه برای ارزیابی سریع و عیب‌یابی خطاهای ایزولاسیون یا نشتی‌های زمین در تابلوهای برق، کابل‌ها و دستگاه‌های نصب شده طراحی شده است. اگرچه Fluke 360 از قابلیت True-RMS برای اندازه‌گیری دقیق جریان‌های نشتی اعوجاج یافته استفاده می‌کند که خود یک استاندارد اندازه‌گیری مطلوب است، اما به دلیل ماهیت پرتابل خود، دارای شبکه‌های شبیه‌ساز بدن انسان پیچیده و قابل تعویض نیست که برای تأیید انطباق نهایی محصول با استانداردهای رگولاتوری مورد نیاز است. بنابراین، در حالی که ST5541 ابزاری برای تأیید انطباق و صدور گواهی ایمنی محصول است، Fluke 360 ابزاری برای حفظ ایمنی تاسیسات و عیب‌یابی سریع در محیط عملیاتی است و این تمایز در کاربری، ناشی از تفاوت در سطوح انطباق با استانداردهای مختلف است.

مقایسه عمیق دقت و راندمان اندازه‌گیری

دقت و راندمان اندازه‌گیری در تسترهای نشتی، مستقیماً به قابلیت آن‌ها در تشخیص جریان‌های نشتی بسیار کوچک و همچنین سرعت انجام آزمون در محیط خط تولید وابسته است. تستر نشتی HIOKI ST5541 با دامنه اندازه‌گیری از 0.001 میلی‌آمپر تا 10 میلی‌آمپر (بسته به حالت اندازه‌گیری) و رزولوشن بالا، دقت فوق‌العاده‌ای را ارائه می‌دهد که برای آزمون‌های تأیید انطباق و رده‌بندی دقیق محصول ضروری است. ویژگی اصلی ST5541، پهنای باند گسترده و پاسخ فرکانسی مسطح آن است که اغلب تا 1 مگاهرتز یا بیشتر ادامه می‌یابد. این پهنای باند گسترده، برای اندازه‌گیری دقیق جریان‌های نشتی ناشی از سوئیچینگ‌های با فرکانس بالا در مبدل‌های قدرت (Power Converters) و منابع تغذیه سوئیچینگ (SMPS) که در تجهیزات الکترونیکی مدرن رایج هستند، کاملاً حیاتی است. در این نوع کاربردها، جریان نشتی دیگر یک جریان سینوسی ساده نیست، بلکه حاوی هارمونیک‌های متعدد و مولفه‌های فرکانس بالا است که اندازه‌گیری آن‌ها با ابزارهای استاندارد می‌تواند منجر به خطاهای فاحش شود. علاوه بر این، سرعت بالای نمونه‌برداری و قابلیت اتصال به سیستم‌های اتوماسیون (مانند PLC یا کامپیوتر) از طریق پورت‌های I/O یا RS-232C، ST5541 را برای خطوط تولید با حجم بالا (High-Volume Production) به یک ابزار کارآمد تبدیل می‌کند، به طوری که زمان تست در حد چند صدم ثانیه باقی می‌ماند. در مقابل، FLUKE 360 به عنوان یک کلمپ‌متر نشتی، دقت و رزولوشن قابل قبولی در محدوده جریان‌های کاری معمول (مثلاً تا 60 آمپر برای جریان‌های عادی و زیر 10 میلی‌آمپر برای جریان نشتی) ارائه می‌دهد، اما محدوده فرکانسی مؤثر آن معمولاً محدودتر است و برای اندازه‌گیری نشتی در فرکانس‌های بسیار بالا بهینه نشده است. مزیت اصلی Fluke 360 در «راندمان عملیاتی» در محیط‌های میدانی است؛ یعنی توانایی انجام اندازه‌گیری‌های سریع و غیرتهاجمی بدون نیاز به قطع مدار یا جداسازی تجهیزات از سیستم. قابلیت “True-RMS” آن اطمینان می‌دهد که اندازه‌گیری جریان نشتی در سیستم‌های برق غیرسینوسی با دقت بالایی صورت می‌گیرد، که این ویژگی برای عیب‌یابی در تاسیسات صنعتی و تجاری که اغلب با بارهای غیرخطی مواجه هستند، بسیار ارزشمند است. بنابراین، در حالی که ST5541 بر «دقت نهایی» و سرعت آزمون‌های تأیید محصول تمرکز دارد، Fluke 360 بر «کارایی میدانی» و قابلیت اندازه‌گیری ایمن در سیستم‌های فعال متمرکز است.

قابلیت‌های اتوماسیون و اتصال به سیستم‌های تولیدی

در محیط‌های تولید انبوه و آزمایشگاه‌های کالیبراسیون پیشرفته، قابلیت تستر نشتی برای ادغام یکپارچه با سیستم‌های اتوماسیون و شبکه‌های داده، یک عامل تعیین‌کننده در کاهش هزینه‌های عملیاتی و افزایش کیفیت است. تستر نشتی هیوکی مدل HIOKI ST5541 به طور ویژه برای پاسخگویی به این الزامات طراحی شده است. این دستگاه دارای رابط‌های استاندارد صنعتی مانند پورت‌های ارتباطی GPIB، RS-232C یا LAN است که امکان کنترل کامل از راه دور و استخراج داده‌ها را فراهم می‌کنند. این قابلیت اتوماسیون به اپراتورها اجازه می‌دهد تا سکانس‌های تست پیچیده را برنامه‌ریزی کرده، پارامترهای مختلف تست (مانند ولتاژ، شرایط تست، و شبکه‌های اندازه‌گیری) را به صورت خودکار تغییر دهند، و نتایج را بدون دخالت دستی در پایگاه داده‌های کیفیت (Quality Databases) ثبت کنند. استفاده از یک سیستم اتوماسیون مبتنی بر ST5541 تضمین می‌کند که هر واحد محصول تحت شرایط یکسان و استاندارد تست می‌شود و خطای انسانی در فرآیند سنجش به حداقل می‌رسد. به عنوان مثال، قابلیت “Pass/Fail Judgment” با سرعت بسیار بالا، به همراه خروجی‌های دیجیتال (I/O) که مستقیماً به مکانیزم‌های سورتینگ (Sorting) یا توقف خط تولید متصل می‌شوند، تضمین می‌کند که واحدهای معیوب بلافاصله شناسایی و از خط خارج شوند. در سوی دیگر، FLUKE 360 به دلیل ماهیت پرتابل و میدانی خود، معمولاً فاقد این سطح از قابلیت‌های اتوماسیون پیشرفته است. این دستگاه به عنوان یک ابزار دستی برای اندازه‌گیری‌های سریع و عیب‌یابی در محل طراحی شده است و تمرکز آن بر روی نمایشگر واضح، ارگونومی مناسب و سهولت استفاده است. ارتباط داده‌ها در Fluke 360 اگرچه ممکن است از طریق رابط‌های بلوتوث یا USB برای انتقال داده‌های اندازه‌گیری به نرم‌افزارهای ثبت گزارش در یک کامپیوتر شخصی امکان‌پذیر باشد، اما این سطح از اتصال برای کنترل کامل عملیات تستر یا ادغام در یک سیستم تست خودکار خط تولید (ATE) در نظر گرفته نشده است. بنابراین، اگر نیاز به یکپارچه‌سازی با سیستم‌های تولید و تست‌های متوالی با حجم بالا وجود داشته باشد، ST5541 به وضوح گزینه برتر است، در حالی که Fluke 360 بهترین کارایی را در ثبت و گزارش‌دهی نتایج در محیط‌های تعمیر و نگهداری ارائه می‌دهد.

تحلیل عملکرد در فرکانس‌های بالا و بارهای غیرخطی

با توجه به افزایش روزافزون استفاده از منابع تغذیه سوئیچینگ، درایوهای موتور با فرکانس متغیر (VFD) و اینورترهای قدرت در تجهیزات صنعتی و لوازم خانگی، تحلیل عملکرد تستر نشتی در مواجهه با جریان‌های با فرکانس بالا و اشکال موج غیرخطی، یک معیار بسیار حیاتی است. در منابع تغذیه سوئیچینگ، جریان نشتی عمدتاً توسط خازن‌های فیلترینگ (Y-Capacitors) که بین سیم‌های برق و زمین یا بدنه دستگاه متصل شده‌اند، ایجاد می‌شود. این خازن‌ها، جریان‌های فرکانس بالا (اغلب ده‌ها تا صدها کیلوهرتز) را به زمین هدایت می‌کنند و اندازه‌گیری دقیق این مولفه‌ها نیازمند پهنای باند بسیار وسیع و پاسخ فرکانسی دقیق در تستر نشتی است. HIOKI ST5541 به دلیل طراحی تخصصی و پیشرفته شبکه‌های اندازه‌گیری (MDs) خود، دارای پهنای باند گسترده‌ای تا حدود 1 مگاهرتز (بسته به حالت اندازه‌گیری) است که تضمین می‌کند تمامی مولفه‌های هارمونیک و نویز فرکانس بالا که بخش قابل توجهی از جریان نشتی کل را تشکیل می‌دهند، با دقت بالایی اندازه‌گیری شوند. قابلیت فیلترینگ انتخابی در این مدل، به مهندسین این امکان را می‌دهد تا مولفه‌های فرکانسی خاصی را برای تحلیل دقیق‌تر جداسازی کنند. این ویژگی برای توسعه محصول و عیب‌یابی منابع نشتی فرکانس بالا، بسیار حیاتی است. در مقابل، FLUKE 360 با استفاده از تکنولوژی True-RMS، قادر به اندازه‌گیری دقیق جریان‌های نشتی در حضور اعوجاج‌های هارمونیکی ناشی از بارهای غیرخطی در محدوده فرکانس برق شهری (50/60 هرتز) و کمی بالاتر است. با این حال، محدودیت‌های ذاتی یک کلمپ‌متر پرتابل در سنسورها و مدار پردازش آن معمولاً به این معناست که دقت اندازه‌گیری در فرکانس‌های بسیار بالا (به طور مثال بالای 10 کیلوهرتز) ممکن است به شدت کاهش یابد. این موضوع در مواردی که هدف، اندازه‌گیری نشتی مطابق با استاندارد IEC 60990 برای یک دستگاه با منبع تغذیه سوئیچینگ با فرکانس بالا باشد، یک محدودیت عملی محسوب می‌شود. بنابراین، برای تست‌های تأیید ایمنی محصول در برابر نشتی‌های فرکانس بالا، ST5541 انتخاب ارجح است، در حالی که Fluke 360 برای عیب‌یابی نشتی‌های مرتبط با فرکانس برق و نویزهای کمتر، در محیط عملیاتی، مناسب است.

ارزیابی کاربرد عملیاتی در محیط‌های مختلف

انتخاب بین HIOKI ST5541 و FLUKE 360 به طور مستقیم به محیط و کاربرد عملیاتی مورد نظر بستگی دارد، که این دو دستگاه برای دو حوزه کاملاً متفاوت بهینه شده‌اند. ST5541 یک تستر ایمنی رومیزی (Benchtop Safety Tester) است و جایگاه اصلی آن در خطوط تولید الکترونیکی، آزمایشگاه‌های تحقیق و توسعه (R&D) و مراکز صدور گواهینامه و کالیبراسیون است. در این محیط‌ها، نیاز به بالاترین سطح دقت، تکرارپذیری، قابلیت اتوماسیون و سازگاری با استانداردهای سختگیرانه جهانی است. به عنوان مثال، در خط تولید پکیج‌های لوازم خانگی یا تجهیزات پزشکی، ST5541 به عنوان آخرین ایستگاه بازرسی کیفیت عمل کرده و با اعمال ولتاژ تست دقیق و شبیه‌سازی شرایط مختلف تست ایمنی (مانند اتصال زمین قطع شده یا خطای تک)، نشتی جریان را با دقت در حد میکروآمپر اندازه‌گیری کرده و نتیجه Pass/Fail را به سیستم اتوماسیون اعلام می‌کند. نیاز به اندازه‌گیری در یک نقطه مشخص و ثابت، ویژگی اصلی محیط کاربری ST5541 است. در مقابل، FLUKE 360 به عنوان یک کلمپ‌متر نشتی پرتابل، برای حوزه تعمیر و نگهداری (Maintenance) و عیب‌یابی میدانی (Field Troubleshooting) در تاسیسات صنعتی و تجاری طراحی شده است. این دستگاه به مهندسان و تکنسین‌ها این امکان را می‌دهد که بدون نیاز به قطع برق و جداسازی تجهیزات، به سرعت و با خیال راحت، جریان‌های نشتی را در کابل‌ها، شینه‌ها و مسیرهای زمین اندازه‌گیری کنند. این کلمپ‌متر با حلقه‌ی اندازه‌گیری باریک خود، ایده‌آل برای تشخیص نشتی‌های زمین از طریق کابل‌های محافظ (Sheath) یا شناسایی منابع جریان‌های سرگردان (Stray Currents) در سیستم‌های IT است. سرعت و سهولت استفاده، بدون نیاز به دانش عمیق در مورد شبکه‌های اندازه‌گیری، از مزایای اصلی Fluke 360 در محیط‌های پرتحرک و متغیر میدانی است. در نتیجه، سازمان‌هایی که نیازمند تأیید انطباق محصولات خود با استانداردهای ایمنی هستند، به ST5541 نیاز دارند، در حالی که تیم‌های تعمیر و نگهداری که مسئول پایداری و ایمنی تاسیسات هستند، از قابلیت‌های تستر نشتی جریان فلوک مدل FLUKE 360 بهره می‌برند.

تاثیر عوامل محیطی بر صحت اندازه‌گیری نشتی

عوامل محیطی نظیر دما، رطوبت، و تداخلات الکترومغناطیسی (EMI) می‌توانند به طور قابل توجهی بر صحت و دقت اندازه‌گیری جریان نشتی تأثیر بگذارند. درک چگونگی مدیریت این عوامل توسط هر دو دستگاه HIOKI ST5541 و FLUKE 360 برای ارزیابی عملکرد کلی آن‌ها ضروری است. در محیط آزمایشگاهی یا خط تولید کنترل شده که محل کاربری اصلی ST5541 است، دما و رطوبت معمولاً در محدوده معینی حفظ می‌شوند، اما تستر همچنان باید ثبات حرارتی بسیار بالایی را از خود نشان دهد. شبکه‌های اندازه‌گیری داخلی (MDs) و مقاومت‌های دقیق مورد استفاده در ST5541 به گونه‌ای انتخاب می‌شوند که دارای ضریب دمایی بسیار پایینی باشند تا تغییرات دمایی جزئی تأثیری بر امپدانس کل و در نتیجه بر دقت اندازه‌گیری نداشته باشند. همچنین، این دستگاه دارای پوشش و شیلدینگ الکترومغناطیسی (EMI Shielding) بسیار قوی است تا از تأثیر میدان‌های الکتریکی و مغناطیسی خارجی (مانند میدان‌های ناشی از تجهیزات جوشکاری یا موتورهای بزرگ) بر اندازه‌گیری‌های حساس میکروآمپری جلوگیری شود. ثبات کالیبراسیون در طول زمان و در محدوده دمایی عملیاتی برای ST5541 بسیار حیاتی است. در محیط میدانی که محل کاربری اصلی Fluke 360 است، تداخلات الکترومغناطیسی و تغییرات دمایی بسیار شدیدتر و غیرقابل پیش‌بینی‌تر هستند. طراحی کلمپ‌متر Fluke 360 باید به طور ذاتی در برابر این عوامل مقاوم باشد. توانایی کلمپ در اندازه‌گیری نشتی با دقت بالا در حضور جریان‌های بزرگ (تا 60 آمپر) در کابل‌های مجاور، نشان‌دهنده طراحی عالی سنسور و مدار فیلترینگ آن است که توانایی حذف نویز مد مشترک (Common Mode Noise) را دارد. هسته مغناطیسی کلمپ‌متر باید دارای تضعیف‌کننده میدان‌های مغناطیسی خارجی باشد تا اندازه‌گیری دقیق جریان دیفرانسیلی (Differential Current) که مبنای اندازه‌گیری نشتی است، تضمین شود. همچنین، بدنه و طراحی صنعتی Fluke 360 برای تحمل شوک‌های فیزیکی و مقاومت در برابر آلودگی‌های محیطی، بسیار محکم‌تر از یک تستر رومیزی طراحی شده است. به طور خلاصه، ST5541 بر «حذف خطا» از طریق کنترل محیطی و دقت مداری تمرکز دارد، در حالی که Fluke 360 بر «تحمل و جبران خطا» در مواجهه با محیط‌های خشن تمرکز دارد.

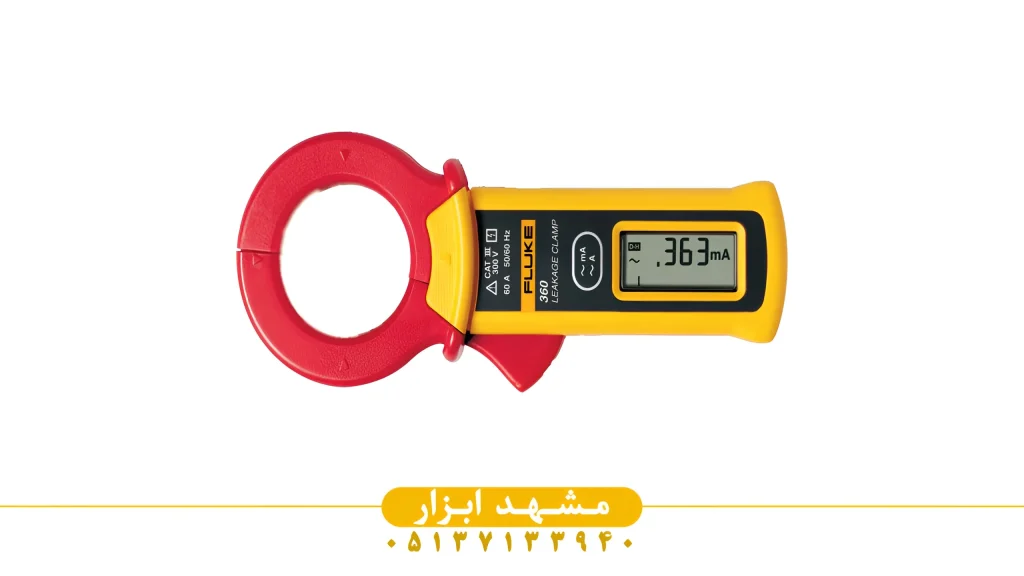

تستر نشتی جریان فلوک مدل FLUKE  360

تحلیل تخصصی منابع خطاهای اندازه‌گیری نشتی

خطاهای اندازه‌گیری جریان نشتی می‌توانند ناشی از منابع متعددی باشند که عمدتاً به خود دستگاه تستر، شیء تحت آزمایش (DUT)، یا محیط اطراف برمی‌گردند. درک این منابع خطا برای اطمینان از صحت آزمون‌های ایمنی ضروری است. یکی از منابع مهم خطا، به ویژه در تست‌های آزمایشگاهی با استفاده از ابزارهایی مانند HIOKI ST5541، انتخاب نادرست یا کالیبره نبودن شبکه اندازه‌گیری (MDN) است. اگر MDN مورد استفاده، مطابق با استاندارد مورد نیاز (مثلاً IEC 60601 برای تجهیزات پزشکی) نباشد، یا اگر امپدانس آن به دلیل عدم کالیبراسیون یا تغییرات دمایی دچار انحراف شود، نتایج کاملاً نامعتبر خواهند بود. ST5541 با ارائه قابلیت کالیبراسیون خودکار و امکان تأیید دوره‌ای MDN این ریسک را کاهش می‌دهد. خطای دیگر می‌تواند ناشی از اتصال ضعیف یا وجود ولتاژهای مزاحم در زمین باشد که در نتیجه، جریان‌های نشتی را به طور مصنوعی بالا یا پایین نشان می‌دهد. ST5541 با استفاده از یک سیم‌کشی چهار-سیمه (Four-Wire Connection) و اندازه‌گیری ولتاژ تست در نقطه اتصال به DUT، می‌تواند خطاهای ناشی از امپدانس سیم‌ها را به حداقل برساند. در حوزه کلمپ‌مترهای نشتی میدانی مانند FLUKE 360، منابع خطای اصلی شامل عدم تمرکز کامل کابل‌ها در مرکز حلقه کلمپ، اثر میدان‌های مغناطیسی خارجی و تأثیر جریان‌های بزرگ کاری بر اندازه‌گیری جریان‌های کوچک نشتی است. به عنوان مثال، اگر کابل‌های خط و نول به صورت نامتقارن در داخل کلمپ قرار گیرند، اثر مغناطیسی یکدیگر را به طور کامل خنثی نمی‌کنند و جریان باقیمانده‌ای (Residual Current) که نشتی نیست، اندازه‌گیری می‌شود. Fluke 360 با استفاده از تکنولوژی هسته مغناطیسی با کیفیت بالا و شیلدینگ مؤثر، تلاش می‌کند تا حساسیت به موقعیت کابل را به حداقل برساند. همچنین، یکی از خطاهای رایج در اندازه‌گیری نشتی در محیط صنعتی، تأثیر هارمونیک‌های برق است. در حالی که Fluke 360 با True-RMS می‌تواند این هارمونیک‌ها را به دقت اندازه‌گیری کند، ST5541 با قابلیت‌های فیلترینگ خود، امکان جداسازی تأثیر مولفه‌های فرکانسی مختلف را برای تحلیل دقیق‌تر منبع نشتی فراهم می‌کند. مدیریت دقیق پروتکل‌های تست و نگهداری کالیبراسیون در هر دو نوع دستگاه، کلید حذف این خطاها و تضمین دقت در آزمون‌های ایمنی است.

مقایسه هزینه کل مالکیت و بازگشت سرمایه

هزینه کل مالکیت (Total Cost of Ownership یا TCO) و بازگشت سرمایه (Return on Investment یا ROI) در تصمیم‌گیری برای خرید تجهیزات فنی پیشرفته، به ویژه برای شرکت‌هایی مانند “مشهد ابزار” که نیازمند دقت بالا و عمر طولانی ابزار هستند، بسیار حائز اهمیت است. HIOKI ST5541 به عنوان یک دستگاه تخصصی، معمولاً هزینه اولیه بالاتری نسبت به FLUKE 360 دارد. با این حال، باید در نظر داشت که سرمایه‌گذاری در ST5541 در محیط‌های تولید انبوه و آزمایشگاهی، به دلیل قابلیت‌های پیشرفته اتوماسیون، دقت فوق‌العاده بالا و انطباق سریع با ده‌ها استاندارد بین‌المللی، بازگشت سرمایه بسیار بالایی را به همراه دارد. سرعت تست بسیار بالا، کاهش خطای انسانی و حذف نیاز به چندین تستر مختلف برای استانداردهای متفاوت، به صورت مستقیم در کاهش هزینه‌های عملیاتی و افزایش راندمان خط تولید تأثیر می‌گذارد. هزینه نگهداری ST5541 عمدتاً شامل کالیبراسیون دوره‌ای شبکه‌های اندازه‌گیری دقیق آن است که برای حفظ گواهینامه‌های استاندارد ایمنی ضروری است. در مقابل، FLUKE 360 به عنوان یک ابزار پرتابل و میدانی، دارای هزینه اولیه نسبتاً پایین‌تر و TCO متفاوتی است. ROI حاصل از Fluke 360 در تسریع فرآیند عیب‌یابی در محل (On-site Troubleshooting) و کاهش زمان خرابی (Downtime) تجهیزات صنعتی نمود پیدا می‌کند. توانایی تکنسین‌ها در شناسایی سریع منابع نشتی جریان یا خطاهای زمین بدون نیاز به خاموش کردن سیستم یا ایجاد اختلال در عملیات، به طور مستقیم از هزینه‌های تعمیر و نگهداری پیشگیرانه می‌کاهد. هزینه نگهداری Fluke 360 نیز کمتر و شامل کالیبراسیون ساده‌تر است. بنابراین، تصمیم‌گیری باید بر اساس هدف اصلی خرید باشد: اگر هدف، تأیید ایمنی محصول برای عرضه جهانی و اتوماسیون فرآیند تست است، ST5541 به دلیل دقت و قابلیت انطباق، ROI بهتری در بلندمدت دارد. اگر هدف، حفظ پایداری و عیب‌یابی سریع تاسیسات و کاهش هزینه‌های تعمیر و نگهداری در محیط‌های عملیاتی باشد، Fluke 360 به دلیل پرتابل بودن و سهولت استفاده، گزینه اقتصادی‌تر و کارآمدتری خواهد بود.

نقش شبکه‌های شبیه‌ساز بدن انسان در اندازه‌گیری

شبکه‌های شبیه‌ساز بدن انسان (Human Body Models یا HBMs) که به عنوان شبکه‌های اندازه‌گیری (Measuring Networks یا MDNs) نیز شناخته می‌شوند، هسته اصلی هر تستر نشتی منطبق با استاندارد هستند. این شبکه‌ها مجموعه‌ای از مقاومت‌ها و خازن‌های با دقت بالا هستند که برای شبیه‌سازی امپدانس بدن انسان در مواجهه با جریان‌های متناوب با فرکانس‌های مختلف طراحی شده‌اند. استاندارد IEC 60990 شبکه‌های مختلفی را برای انواع مختلف تجهیزات (مانند لوازم خانگی، تجهیزات پزشکی و صنعتی) تعریف می‌کند، که هر یک دارای پاسخ فرکانسی متفاوتی هستند. HIOKI ST5541 به دلیل تخصصی بودن، مجهز به چندین MDN قابل انتخاب است که به صورت داخلی تعبیه شده‌اند. این قابلیت، مهم‌ترین عامل در تضمین انطباق تستر با استانداردهای گوناگون است. به عنوان مثال، قابلیت تغییر سریع از یک MDN با پاسخ فرکانسی بالا (برای تجهیزات IT) به یک MDN با پاسخ مسطح‌تر در فرکانس‌های پایین (برای برخی تست‌های تجهیزات پزشکی) بدون نیاز به سخت‌افزار خارجی، به طور چشمگیری راندمان تست را افزایش می‌دهد. دقت مقاومت‌ها و خازن‌های این شبکه‌ها در ST5541 بسیار بالاست و ثبات حرارتی آن‌ها برای حفظ دقت اندازه‌گیری حیاتی است. در مقابل، FLUKE 360 به عنوان یک کلمپ‌متر نشتی که عمدتاً برای اندازه‌گیری جریان‌های زمین در تاسیسات طراحی شده، معمولاً فاقد این شبکه‌های پیچیده شبیه‌ساز بدن انسان است. این دستگاه به جای شبیه‌سازی دقیق امپدانس بدن، جریان نشتی را به صورت جریان باقیمانده (Residual Current) اندازه‌گیری می‌کند که این جریان اختلاف برداری (Vector Sum) جریان‌های خط و نول (و فازهای دیگر در سیستم‌های سه‌فاز) است. این روش برای عیب‌یابی خطاهای ایزولاسیون و نشتی به زمین در سیستم‌های توزیع برق بسیار مؤثر است، اما برای تأیید اینکه آیا جریان نشتی از حد مجاز تعیین شده برای “تماس انسانی” (Touch Current) فراتر می‌رود یا خیر، به تنهایی کافی نیست. این تمایز در ساختار، کاربرد این دو دستگاه را به وضوح مشخص می‌کند: ST5541 برای تأیید ایمنی محصول در برابر تماس انسانی و Fluke 360 برای حفظ پایداری سیستم توزیع برق و ایزولاسیون است.

ارگونومی، طراحی رابط کاربری و سهولت استفاده

اگرچه دقت فنی اولویت اصلی در انتخاب ابزار اندازه‌گیری است، اما ارگونومی و طراحی رابط کاربری (User Interface یا UI) نیز نقش حیاتی در راندمان کاربری و کاهش خطاهای اپراتوری، به ویژه در محیط‌های پرشتاب تولید و عیب‌یابی میدانی، ایفا می‌کنند. HIOKI ST5541 به عنوان یک تستر رومیزی و آزمایشگاهی، دارای یک طراحی صنعتی است که هدف آن حداکثر دقت، تکرارپذیری و قابلیت برنامه‌ریزی است. این دستگاه معمولاً دارای یک نمایشگر بزرگ برای نمایش همزمان چندین پارامتر اندازه‌گیری، وضعیت تست و نتایج Pass/Fail است. رابط کاربری آن، هرچند ممکن است در ابتدا برای یک کاربر غیرمتخصص پیچیده به نظر برسد، اما به مهندسان این امکان را می‌دهد که به سرعت و با اطمینان، پارامترهای پیچیده تست مانند ولتاژ، استاندارد MDN، و آستانه‌های مجاز را تنظیم و در حافظه ذخیره کنند. دکمه‌های بزرگ و مشخص برای شروع تست و وضعیت اضطراری (Stop) برای محیط خط تولید ضروری هستند و امکان اتصال به پدال پایی را برای افزایش سرعت عملیات فراهم می‌کند. در مقابل، FLUKE 360 به عنوان یک کلمپ‌متر نشتی پرتابل، ارگونومی را در اولویت قرار داده است. طراحی سبک، اندازه کوچک و شکل کلمپ به گونه‌ای است که امکان اندازه‌گیری در فضاهای تنگ و دسترسی‌های دشوار در داخل تابلوهای برق را فراهم می‌کند. رابط کاربری Fluke 360 بسیار ساده، مستقیم و بهینه شده برای اندازه‌گیری‌های سریع میدانی است؛ یک نمایشگر روشن برای خواندن آسان در شرایط نور مختلف، و تعداد محدودی دکمه برای انتخاب دامنه و فعال کردن ویژگی‌هایی مانند نگه‌داشتن داده (Data Hold). سهولت استفاده در Fluke 360 به این معناست که تکنسین‌های میدانی با حداقل آموزش می‌توانند به سرعت یک اندازه‌گیری نشتی را انجام دهند. حلقه کلمپ با طراحی دقیق، به کاربر اجازه می‌دهد که سیم‌های خط و نول را به راحتی در داخل آن قرار دهد تا اندازه‌گیری جریان باقیمانده با دقت انجام شود. بنابراین، ST5541 بر رابط کاربری مهندسی شده برای اتوماسیون و برنامه‌ریزی تمرکز دارد، در حالی که Fluke 360 بر ارگونومی میدانی و سادگی عملیاتی تأکید دارد تا کارایی در محیط‌های عیب‌یابی را به حداکثر برساند.

آینده‌نگری: تسترهای نشتی و هوشمندسازی صنعتی

پیشرفت‌های کنونی در حوزه هوشمندسازی صنعتی، شامل مفاهیمی مانند اینترنت اشیا صنعتی (IIoT)، پایش وضعیت (Condition Monitoring) و تحلیل داده‌های بزرگ (Big Data Analytics) هستند که نیازمندی‌های جدیدی را برای ابزارهای اندازه‌گیری مانند تسترهای نشتی ایجاد می‌کنند. HIOKI ST5541 با قابلیت‌های اتصال پیشرفته‌ای که ارائه می‌دهد، برای این آینده به خوبی آماده است. پورت‌های ارتباطی استاندارد و پروتکل‌های کنترلی آن، امکان ارسال داده‌های دقیق تست جریان نشتی به صورت بلادرنگ به سیستم‌های مدیریت کیفیت مرکزی (مثلاً MES یا SCADA) را فراهم می‌سازند. این داده‌ها می‌توانند برای تحلیل‌های آماری پیشرفته، شناسایی روندها در نقص‌های تولید، و اجرای نگهداری پیش‌بینانه (Predictive Maintenance) بر روی خود دستگاه تست استفاده شوند. به عنوان مثال، یک روند صعودی کوچک در مقادیر نشتی تست شده می‌تواند نشان‌دهنده یک مشکل در فرآیند مونتاژ یا یک نقص در قطعات تأمین شده باشد که می‌تواند پیش از تبدیل شدن به یک مشکل بزرگ، شناسایی و برطرف شود. قابلیت ذخیره‌سازی داخلی مقادیر زیاد داده‌های تست در ST5541 نیز به این فرآیند کمک می‌کند. تستر نشتی جریان فلوک مدل FLUKE 360 اگرچه یک ابزار پرتابل است، اما شرکت‌های تولیدکننده آن در حال افزودن قابلیت‌های اتصال بی‌سیم (Wireless Connectivity) برای انتقال داده‌ها به پلتفرم‌های ابری (Cloud Platforms) هستند. این قابلیت به تکنسین‌های میدانی اجازه می‌دهد که نتایج اندازه‌گیری نشتی در تاسیسات را به صورت خودکار به گزارش‌های دیجیتالی منتقل کرده و آن‌ها را با تیم‌های مرکزی به اشتراک بگذارند. این امر در حوزه نگهداری پیشگیرانه بسیار ارزشمند است، چرا که می‌توان الگوهای تغییرات جریان نشتی زمین را در طول زمان پایش کرد تا خرابی‌های احتمالی در ایزولاسیون یا کابل‌کشی را پیش‌بینی نمود. به طور کلی، آینده تست جریان نشتی به سمت دستگاه‌هایی است که نه تنها اندازه‌گیری دقیق انجام می‌دهند، بلکه به طور فعال داده‌های خود را به سیستم‌های تحلیلی بزرگتر تزریق می‌کنند تا تصمیم‌گیری‌های عملیاتی و استراتژیک را تقویت کنند. هر دو دستگاه، در مسیرهای متفاوتی، به این هدف نزدیک می‌شوند: ST5541 در اتوماسیون تولید و Fluke 360 در هوشمندسازی نگهداری تاسیسات.

جمع‌بندی نهایی و توصیه انتخاب بر اساس کاربرد

در این تحلیل عمیق، عملکرد و قابلیت‌های دو ابزار برجسته در حوزه سنجش جریان نشتی، یعنی HIOKI ST5541 و FLUKE 360، مورد بررسی دقیق قرار گرفت. درک این نکته ضروری است که برتری یکی بر دیگری، کاملاً به نوع کاربری و محیط عملیاتی سازمان بستگی دارد و این دو دستگاه مکمل یکدیگر در یک استراتژی جامع ایمنی و کیفیت هستند. تستر نشتی هیوکی مدل HIOKI ST5541 یک ابزار مهندسی-آزمایشگاهی با پرستیژ بالا است که برای بالاترین سطح دقت، انطباق با سختگیرانه‌ترین استانداردهای بین‌المللی (مانند IEC 60990 و مشتقات آن) و ادغام کامل در سیستم‌های اتوماسیون خط تولید طراحی شده است. پهنای باند گسترده، قابلیت انتخاب شبکه‌های اندازه‌گیری متعدد شبیه‌ساز بدن انسان (MDN)، سرعت تست فوق‌العاده و قابلیت اتصال کامل به سیستم‌های مدیریت کیفیت، این دستگاه را به یک ضرورت مطلق برای شرکت‌هایی تبدیل می‌کند که محصولات الکتریکی خود را به بازارهای جهانی عرضه می‌کنند و نیازمند تأیید رسمی ایمنی و صدور گواهینامه‌های لازم هستند. سرمایه‌گذاری در ST5541 برای بخش‌های تحقیق و توسعه، کنترل کیفیت خط تولید و آزمایشگاه‌های کالیبراسیون با حجم تست بالا، بازگشت سرمایه قابل توجهی را از طریق افزایش سرعت فرآیند تست و کاهش خطاهای انسانی تضمین می‌کند. در مقابل، تستر نشتی جریان فلوک مدل FLUKE 360 یک ابزار پرتابل، محکم و کاربرپسند برای محیط‌های میدانی، تعمیر و نگهداری، و عیب‌یابی سریع تاسیسات است. این کلمپ‌متر به مهندسین و تکنسین‌های نگهداری اجازه می‌دهد تا جریان‌های نشتی زمین و خطاهای ایزولاسیون را در سیستم‌های برق فعال، بدون قطع مدار، به سرعت و با ایمنی بالا اندازه‌گیری کنند. سادگی استفاده، قابلیت True-RMS برای سنجش دقیق جریان‌های غیرسینوسی در تاسیسات صنعتی و ارگونومی میدانی، آن را به ابزار ایده‌آل برای نگهداری پیشگیرانه، بازرسی‌های ایمنی دوره‌ای و عیب‌یابی در محل تبدیل می‌کند. توصیه نهایی این است که سازمان‌ها باید بر اساس نیازهای اولیه خود تصمیم‌گیری کنند: اگر هدف اصلی تأیید ایمنی محصول و اتوماسیون تولید است، HIOKI ST5541 انتخاب بی‌بدیل است. اگر اولویت عیب‌یابی میدانی، نگهداری پیشگیرانه تاسیسات و سهولت حمل است، FLUKE 360 ابزار مناسب خواهد بود.
