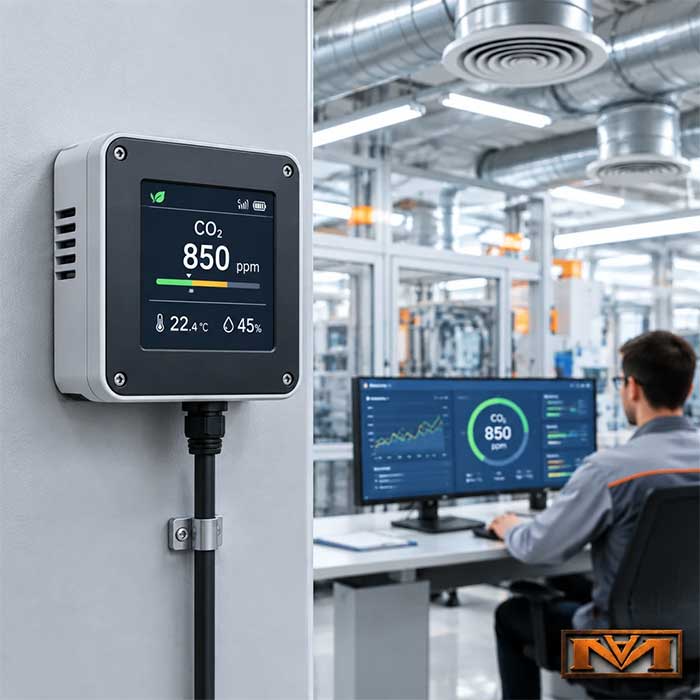

کاربرد دیتالاگر CO₂ در محیط‌های بسته

پایش حرفه‌ای غلظت دی‌اکسیدکربن؛ راهنمای جامع استفاده از دیتالاگر CO2

کاربرد دیتالاگر CO2 در محیط‌های بسته امروزه یکی از پایه‌های اساسی طراحی، کنترل و بهینه‌سازی سیستم‌های تهویه مطبوع (HVAC) صنعتی و ساختمانی است. در فضاهایی با گردش هوای محدود و تراکم انسانی بالا، تجمع دی‌اکسید کربن به سرعت اتفاق می‌افتد؛ پدیده‌ای که مستقیماً بر سلامت، سطح هوشیاری کارکنان و دقت فرآیندهای حساس اثر منفی می‌گذارد.

در صنایع حساسی همچون داروسازی، اتاق‌های تمیز (Cleanroom)، آزمایشگاه‌های کالیبراسیون و خطوط تولید مواد غذایی، حفظ غلظت گاز در محدوده مجاز تنها یک اولویت رفاهی نیست، بلکه یک الزام سختگیرانه نظارتی و بهداشتی است. غلظت مطلوب گاز معمولاً در بازه ۴۰۰ تا ۱۰۰۰ ppm ارزیابی می‌شود و عبور از آن، هشدار اولیه افت کیفیت هوای تنفسی است.

بسیاری از ساختمان‌های مدرن به سیستم‌های کنترل هوشمند مجهز هستند؛ اما بدون یک دیتالاگر مستقل و دقیق، خطاهای ناشی از فرسایش و تغییر حالت (Drift) حسگرهای ثابت پنهان می‌ماند. تجهیزات پرتابل و پیشرفته، مانند دیتالاگر Testo مدل TESTO 160 IAQ، ثبت هم‌زمان پارامترهایی چون دما، رطوبت، فشار و CO₂ را امکان‌پذیر کرده و دید کاملی از وضعیت کیفی محیط ارائه می‌دهند.

استانداردهای بین‌المللی سنجش کیفیت هوا و الزامات پایش

الزامات ممیزی و گواهی‌های استاندارد صنعتی، چارچوب مشخصی برای حدود مجاز آلاینده‌های هوا تعیین کرده‌اند. مهم‌ترین استانداردهای مرجع در این حوزه عبارتند از:

• استاندارد ASHRAE 62.1: این مرجع بین‌المللی تهویه توصیه می‌کند که برای حفظ کیفیت هوای قابل قبول، اختلاف غلظت دی‌اکسیدکربن داخل نسبت به هوای آزاد محیط بیرون نباید از حدود ۷۰۰ ppm فراتر رود. صفحه مرجع استاندارد تهویه در وب‌سایت رسمی
• استاندارد ISO 16000-26: بخشی از سری استانداردهای بررسی هوای محیط‌های بسته است که بر روش‌شناسی نمونه‌برداری دی‌اکسیدکربن و دقت تجهیزات سنجش تأکید دارد.
• استاندارد EN 13779 (نسخه به‌روزشده EN 16798-3): به کیفیت هوای داخل در ساختمان‌های غیرمسکونی می‌پردازد و شاخص‌های طراحی نرخ تعویض هوا بر اساس بار آلودگی را معین می‌سازد.

ثبت پیوسته با دیتالاگر به تیم‌های ممیزی فنی نشان می‌دهد که آیا سیستم‌های فیلتراسیون و ورود هوای تازه در تمام ساعات شیفت کاری، مقادیر مجاز استانداردها را رعایت می‌کنند یا خیر.

ضرورت آگاهی و پایش پیوسته گاز دی‌اکسیدکربن

گاز دی‌اکسیدکربن محصول طبیعی تنفس و احتراق است. در یک فضای بسته، عدم توازن بین تعداد افراد و نرخ تعویض هوا (Air Changes per Hour یا ACH)، موجب حبس این گاز و کاهش درصد اکسیژن مؤثر می‌شود.

تحقیقات ارگونومی و بهداشت حرفه‌ای نشان می‌دهند که بالا رفتن غلظت به محدوده ۱۰۰۰ تا ۲۰۰۰ ppm، عملکردهای شناختی، زمان واکنش و تمرکز ذهنی اپراتورها را به شکل معناداری کاهش می‌دهد. همچنین از منظر مهندسی، انباشت CO₂ نشانه قطعی رکود جریان هوا و عدم تخلیه مناسب ذرات معلق، ویروس‌ها و ترکیبات آلی فرار (VOC) است.

استفاده از دیتالاگر تخصصی به مدیران تأسیسات این امکان را می‌دهد تا «نقاط کور» گردش هوا (Dead Zones) را در سالن‌های تولید و اتاق‌های سرور شناسایی و نقشه تهویه را بازنگری کنند.

فناوری سنسورهای دی‌اکسیدکربن؛ مزایای سنسور NDIR

قلب تپنده هر دیتالاگر CO2 حرفه‌ای، حسگر آن است. روش‌های قدیمی الکتروشیمیایی به دلیل فرسایش شیمیایی سریع و تداخل با گازهای دیگر، جای خود را به حسگرهای مادون قرمز غیرپاششی (NDIR یا Non-Dispersive Infrared) داده‌اند.

مزایا و مؤلفه‌های فنی حسگرهای NDIR صنعتی:

• مکانیزم جذب نوری: اندازه‌گیری غلظت بر مبنای طول موج جذب انتخابی گاز CO₂ در طیف مادون قرمز انجام می‌شود؛ بنابراین سنسور در برابر نوسانات رطوبت و سایر گازها پایداری فوق‌العاده‌ای دارد.
• کالیبراسیون پایه خودکار (ABC Method): الگوریتم اصلاح خودکار خط مبنا، پایین‌ترین غلظت ثبت‌شده در دوره‌های زمانی مشخص (معمولاً ساعات تخلیه ساختمان با هوای پایه نزدیک به ۴۰۰ ppm) را به عنوان مرجع در نظر گرفته و خطای رانش سنسور را بدون دخالت دستی صفر می‌کند.
• سرعت پاسخ (Response Time): در محیط‌های پویا، زمان واکنش سنسور NDIR برای رسیدن به ۹۰ درصد مقدار نهایی (T90) باید کمتر از ۳۰ ثانیه باشد.
• دقت و پایداری درازمدت: ابزارهای معتبر آزمایشگاهی دقتی در بازه ±(50 ppm + 3%) تا ±(30 ppm + 2%) ارائه داده و در شرایط محیطی ۰ تا ۵۰ درجه سانتی‌گراد و رطوبت ۰ تا ۹۵ درصد عملکرد بی‌نقصی دارند.

مانیتورینگ هوشمند، اتصال به IoT و سیستم مدیریت ساختمان (BMS)

نسل‌های جدید دیتالاگر صرفاً ثبت‌کننده آفلاین نیستند، بلکه به گره‌های هوشمند در معماری اینترنت اشیا (IoT) بدل شده‌اند. با تجهیز دستگاه به ارتباطات بی‌سیم (Wi-Fi)، شبکه اترنت و پروتکل‌های استاندارد مانند Modbus یا BACnet، داده‌ها لحظه‌به‌لحظه در پلتفرم ابری یا سامانه BMS ذخیره می‌شوند.

مزیت‌های ادغام دیتالاگر با اتوماسیون مرکزی:

1. ارسال هشدار آنی: در صورت رد شدن غلظت از آستانه مجاز، پیامک، ایمیل یا آژیر محلی فوراً فعال می‌شود تا پرسنل اقدامات اصلاحی را آغاز کنند.
2. داشبوردهای بصری: مشاهده آنلاین نمودار تغییرات غلظت در بخش‌های مختلف کارخانه یا مجتمع از طریق نرم‌افزارهای یکپارچه.
3. تحریک سناریوهای کنترلی: اتصال مستقیم دیتالاگر به اینورتر فن‌ها و دمپرهای هوای تازه، جریان تهویه را بر اساس بار واقعی تنظیم می‌کند.

تحلیل داده‌های بلندمدت محیطی (Long-term Data Analysis)

ارزش اصلی یک دیتالاگر CO2 در ذخیره‌سازی داده‌های دوره‌ای (Interval Logging) برای بازه‌های چندهفته‌ای و فصلی است. بازبینی این سوابق اطلاعاتی به مهندسان کمک می‌کند تا:

• شناسایی الگوهای بار پیک: ساعات مشخصی از روز که در آن تجمع گاز رخ می‌دهد استخراج شده و برنامه کاری تجهیزات تهویه با آن هماهنگ شود.
• پایش سلامت حسگرها: از طریق بررسی پیوسته نمودار پایه، نیاز حسگر به بازکالیبراسیون رسمی دوره‌ای تشخیص داده می‌شود.
• مدل‌سازی پیش‌بینانه: رفتار دمایی و هوایی ساختمان در تغییر فصل ثبت شده و تدابیر نگهداری پیشگیرانه (PM) پیش از بروز اختلال اتخاذ می‌گردد.

کاربردهای گسترده دیتالاگر CO2 در صنایع حساس

کنترل هوای محبوس در بخش‌های تولیدی نقشی تعیین‌کننده دارد:

• صنایع داروسازی و اتاق‌های تمیز: تضمین یکنواختی تهویه و مهار استرس محیطی برای کارکنانی که نیازمند دقت میکرونی در تولید و بسته‌بندی هستند.
• صنایع غذایی و تخمیری: پایش غلظت دی‌اکسید کربن ناشی از فرآیندهای تخمیر زیستی در سالن‌ها و حفظ ایمنی سیلوها و سردخانه‌ها.
• مراکز داده و اتاق‌های مانیتورینگ صنعتی: اطمینان از گردش دائمی هوا و عدم ایجاد حباب‌های حرارتی در کنار رک‌های سرور حساس.
• پالایشگاه‌ها و صنایع انرژی: کنترل کیفیت هوای اتاق‌های کنترل ضد انفجار و ایستگاه‌های عملیاتی که در مجاورت فلرها و واحدهای احتراق قرار دارند.

دستورالعمل استانداردسازی نصب و نگهداری دیتالاگر

برای استناد به داده‌های ثبت‌شده در ممیزی‌های رسمی، باید اصول نصب مهندسی زیر رعایت شود:

1. ارتفاع مجاز تنفسی: دیتالاگر باید در تراز تنفس طبیعی افراد (بین ۸۰ تا ۱۲۰ سانتی‌متر بالاتر از سطح کف) نصب گردد.
2. پرهیز از منابع موضعی: دستگاه نباید در مسیر مستقیم بازشوی درها، پرتاب باد پنجره‌ها، خروجی کانال فن‌کوئل یا در مجاورت فوری تنفس یک فرد خاص قرار گیرد.
3. صحت‌سنجی دوره‌ای: بهره‌گیری از تجهیزات استاندارد با تأییدیه‌های بین‌المللی کالیبراسیون برای جلوگیری از عدم تطابق‌های ممیزی ضروری است.

نقش تهویه مطبوع مبتنی بر تقاضا (DCV) و مدیریت مصرف انرژی

سامانه‌های تهویه مطبوع صنعتی (HVAC) معمولاً بین ۳۰ تا ۵۰ درصد از کل انرژی الکتریکی مصرفی تأسیسات را به خود اختصاص می‌دهند. تهویه یکنواخت و دائم‌کار با حداکثر توان، اتلاف سنگین هزینه و استهلاک قطعات را در پی دارد.

رویکرد نوین، استفاده از تهویه مبتنی بر تقاضا (Demand-Controlled Ventilation یا DCV) با فرمان‌گیری مستقیم از سنسورهای CO₂ است:
