عملکرد تجهیزات عیب‌یابی غیرمخرب (NDT) در سناریوهای امدادرسانی حرارتی و سازه‌ای

فناوری‌های بازرسی غیرمخرب (NDT) ستون فقرات تضمین یکپارچگی ساختاری و ایمنی عملیاتی در صنایع حیاتی نظیر نفت و گاز، پتروشیمی، نیروگاه‌ها و زیرساخت‌های عمرانی محسوب می‌شوند. در محیط‌های عملیاتی پیچیده، جایی که دسترسی فیزیکی به نقاط بازرسی محدود است یا نیاز به ارزیابی سریع و دقیق از وضعیت حرارتی و سازه‌ای وجود دارد، ابزارهای پیشرفته NDT نقشی تعیین‌کننده ایفا می‌کنند. این مقاله تخصصی با هدف ارائه یک تحلیل مقایسه‌ای عمیق و فنی، دو رویکرد متمایز در امدادرسانی و پایش حرارتی را بررسی می‌کند: تکنولوژی رادار نفوذکننده به دیوار (Wall Radar) و تجهیزات تصویربرداری حرارتی پیشرفته (Thermal Imaging Cameras). تمرکز اصلی بر ارزیابی قابلیت‌های ذاتی، محدودیت‌های عملیاتی، و دقت در شناسایی عیوب نهفته در سازه‌های بتنی و فلزی تحت بارهای حرارتی متغیر است. در دنیای مهندسی امروز، انتخاب ابزار مناسب برای عیب‌یابی نه تنها بر هزینه تعمیر و نگهداری، بلکه بر طول عمر و ایمنی کلی تأسیسات تأثیر مستقیم می‌گذارد. ما در این تحلیل به بررسی جزئیات فنی، الگوریتم‌های پردازش سیگنال، و کاربردهای میدانی این دو دسته از تجهیزات خواهیم پرداخت تا مدیران فنی و مهندسین ارشد بتوانند بهترین استراتژی پایش مستمر را اتخاذ نمایند. استانداردسازی فرایندهای NDT نیازمند درکی فراتر از صرفاً اندازه‌گیری دمای سطح است؛ بلکه مستلزم درک رفتار مواد تحت تحریکات محیطی و مکانیکی است که هر یک از این ابزارها پاسخی متفاوت به این تحریکات می‌دهند. این مبحث، بستر لازم برای درک تفاوت‌های بنیادین در نحوه جمع‌آوری داده‌ها، تفسیر آن‌ها، و نهایتاً اتخاذ تصمیمات مهندسی دقیق را فراهم می‌آورد و به عنوان یک راهنمای عملیاتی برای ارتقاء سطح بازرسی‌های فنی در صنایع قلمداد می‌شود.

اصول علمی رادار نفوذی سازه‌ای

تکنولوژی رادار نفوذی به دیوار (Ground Penetrating Radar – GPR یا در این کاربرد تخصصی، Wall Radar) بر مبنای ارسال پالس‌های الکترومغناطیسی با فرکانس بالا به درون ساختار و تحلیل زمان بازگشت و تغییرات دامنه سیگنال‌های منعکس شده بنا شده است. این عملکرد مبتنی بر تفاوت ثابت دی‌الکتریک (Dielectric Constant) و رسانایی مواد موجود در ساختار است؛ هرگاه موج الکترومغناطیسی به یک ناپیوستگی یا تغییر فاز ناگهانی برخورد کند (مانند میلگرد، حفره، لوله، یا ترک)، بخشی از انرژی به سمت فرستنده بازتاب می‌یابد. تحلیلگر فنی می‌تواند با استفاده از این سیگنال‌های بازتابی، نقشه‌ای دو یا سه‌بعدی از ساختار زیرسطحی تهیه کند. برای مثال، فولادهای تقویت‌کننده (میلگردها) به دلیل رسانایی بسیار بالا، بازتاب‌های قوی و مشخصی ایجاد می‌کنند که امکان مکان‌یابی دقیق آن‌ها را فراهم می‌آورد، حتی اگر پوشش بتنی ضخیمی روی آن‌ها باشد. این متد در تشخیص عیوبی مانند خوردگی‌های اولیه در میلگردها که منجر به انبساط و ترکیدگی بتن می‌شود، از طریق تغییر در فاصله کلی سطح تا میلگرد، اهمیت می‌یابد. مدل‌های پیشرفته‌تر مانند رادار دیواری لیدر مدل Leader RD90 از قابلیت‌هایی برای تفکیک اهداف (Target Discrimination) بسیار بالایی برخوردارند که به تفکیک بین میلگردها و سایر اجسام فلزی یا حتی تغییرات در تراکم بتن کمک شایانی می‌کند. این توانایی تفکیک، مرهون استفاده از آرایه‌های آنتن پیچیده و الگوریتم‌های پیشرفته زمان‌بندی و فیلترینگ سیگنال است که امکان غربالگری نویز محیطی و تداخلات سطحی را فراهم می‌آورد. فرکانس کاری، عمق نفوذ و وضوح مکانی (Spatial Resolution) از پارامترهای حیاتی در انتخاب مناسب‌ترین سیستم GPR برای کاربرد مد نظر هستند. به عنوان مثال، برای بتن معمولی، فرکانس‌های در محدوده 1 تا 2 گیگاهرتز معمولاً برای دستیابی به عمق نفوذ مناسب با وضوح کافی مورد استفاده قرار می‌گیرند.

رادار دیواری لیدر مدل Leader RD90

مبانی تصویربرداری حرارتی پیشرفته

بر خلاف رادار که به ساختار فیزیکی و چگالی نفوذ می‌کند، دوربین‌های حرارتی (Thermal Cameras) بر پایه اندازه‌گیری تابش فروسرخ ساطع شده از سطح جسم کار می‌کنند که ارتباط مستقیمی با دمای سطح دارد. این تجهیزات، انرژی حرارتی را به صورت تصویر مرئی نمایش می‌دهند، جایی که تفاوت‌های دمایی کوچک به صورت طیف رنگی قابل تفسیر در می‌آیند. در حوزه امدادرسانی حرارتی، این ابزارها برای شناسایی سریع نشت‌های حرارتی، مناطق با عایق‌بندی ضعیف، یا نواحی فعال از نظر حرارتی (مانند تجهیزات الکتریکی داغ یا نقاط اصطکاک مکانیکی) بسیار کارآمد هستند. در شرایطی که هدف اصلی، ارزیابی سلامت عملکردی سیستم‌ها باشد، دوربین حرارتی استاندارد راه حل سریعی ارائه می‌دهد. با این حال، برای ارزیابی عیوب پنهان ساختاری (مانند Voidها یا تخریب‌های داخلی که هنوز منجر به تغییر دمای سطح نشده‌اند)، دوربین‌های حرارتی معمولی محدودیت دارند. پیشرفت‌ها در این حوزه منجر به تولید دوربین‌هایی با حساسیت حرارتی بالا (Noise Equivalent Temperature Difference – NETD بسیار پایین) شده است. این دوربین‌ها قادرند اختلافات دمایی در حد چند میلی‌کلوین را تشخیص دهند. دوربین‌های حرفه‌ای، مانند دوربین حرارتی لیدر مدل Leader TIC، اغلب از لنزهای با کیفیت بالا و سنسورهای میکروبولومتر با رزولوشن بالا استفاده می‌کنند که منجر به تصاویر واضح‌تر و قابلیت اندازه‌گیری دقیق‌تر دمای نقطه به نقطه می‌شوند. حساسیت حرارتی پایین (NETD < 30 mK) امکان مشاهده اثرات هدایت حرارتی ناشی از نقص‌های بسیار کوچک یا عایق‌بندی ضعیف را فراهم می‌آورد. در بازرسی‌های صنعتی، کالیبراسیون دقیق دوربین نسبت به ضریب انتشار (Emissivity) مواد مختلف و همچنین در نظر گرفتن تأثیرات محیطی مانند تابش خورشیدی یا رطوبت، امری ضروری برای اعتبارسنجی داده‌ها است.

کاربرد رادار در تشخیص عیوب سازه‌ای

کاربرد اصلی رادار نفوذی در بازرسی‌های سازه‌ای، نه در تحلیل مستقیم دما، بلکه در نقشه‌برداری دقیق از اجزای مدفون و تشخیص ناهنجاری‌های فیزیکی ساختاری است که می‌توانند در بلندمدت به خرابی حرارتی یا مکانیکی منجر شوند. به عنوان مثال، در پل‌ها و سازه‌های بتنی پیش‌تنیده، شناسایی دقیق محل و وضعیت کابل‌های پیش‌تنیده یک اولویت حیاتی است. هرگونه نفوذ رطوبت به اطراف کابل یا خوردگی غلاف محافظ می‌تواند منجر به کاهش شدید ظرفیت باربری و در نهایت شکست فاجعه‌بار شود. رادار با قدرت نفوذ خود در بتن، به مهندسین این امکان را می‌دهد که این کابل‌ها را بدون نیاز به تخریب بخش‌های گسترده‌ای از سازه، موقعیت‌یابی کرده و با تحلیل الگوی بازتاب، از وضعیت گچ‌کاری یا فضای خالی اطراف کابل مطلع شوند. علاوه بر این، در دیواره‌های تجهیزات فرآیندی که با عایق‌های سنگین پوشیده شده‌اند، رادار می‌تواند حضور رطوبت به دام افتاده (Moisture Intrusion) در لایه‌های عایق را تشخیص دهد؛ حضور رطوبت، ضریب انتقال حرارت (U-value) عایق را به شدت تغییر داده و منجر به ایجاد نقاط داغ یا سرد ناخواسته در سطوح خارجی می‌شود که عملاً هدف اصلی عایق‌کاری را تضعیف می‌کند. تحلیل طیف فرکانسی بازتاب‌ها در رادار، به مهندس اجازه می‌دهد تا عمق و اندازه این نواحی مرطوب را تخمین بزند، که این اطلاعات مکمل داده‌های حرارتی سطحی هستند و در فرایند امدادرسانی جامع، شکاف‌های اطلاعاتی را پر می‌کنند.

یکی از قابلیت‌های کلیدی رادار نفوذ کننده به زمین یا جی‌پی‌آر، توانایی آن در اندازه‌گیری دقیق فاصله تا اجسامی است که امواج رادار را بازتاب می‌دهند. این اندازه‌گیری فاصله، که در مهندسی عمق هدف نامیده می‌شود، مستقیماً به دو پارامتر حیاتی وابسته است: زمان صرف شده برای رفت و برگشت موج از محیط و سرعت حرکت این موج در بستر مورد مطالعه. برای محاسبه این فاصله عمقی، از یک رابطه بنیادین پیروی می‌شود که بیانگر این است که عمق هدف برابر است با نصف حاصل ضرب سرعت موج در محیط در زمان کل سفر رفت و برگشت موج. این اصل، پایه و اساس نقشه‌برداری زیرسطحی با استفاده از فناوری رادار است. اما پیچیدگی فنی زمانی افزایش می‌یابد که سرعت موج را در محیط‌های مختلف در نظر می‌گیریم. سرعت موج در هر محیط غیر از خلأ، تحت تأثیر خاصیت الکتریکی آن محیط یعنی ثابت دی‌الکتریک نسبی قرار دارد. در واقع، سرعت انتشار موج در یک ماده خاص، از تقسیم سرعت نور در خلأ بر ریشه دوم ثابت دی‌الکتریک نسبی آن ماده به دست می‌آید. این ثابت دی‌الکتریک نسبی خود یک پارامتر وابسته و متغیر است؛ چرا که مستقیماً تحت تأثیر دو ویژگی فیزیکی مهم ماده قرار دارد: میزان رطوبت موجود در بافت محیط و چگالی یا تراکم آن ماده. بنابراین، برای دستیابی به دقت حداکثری در تعیین موقعیت سازه‌های مدفون یا نقص‌های زیرسطحی، تحلیل‌گر فنی باید به طور همزمان این عوامل محیطی، یعنی رطوبت و چگالی، را در مدل‌سازی خود لحاظ نماید تا بتواند یک تخمین قابل اعتماد از سرعت موج و در نتیجه، فاصله صحیح را استخراج کند. این سطح از تحلیل، که فراتر از استفاده صرف از دستگاه و ورود به تئوری انتشار امواج است، تفاوت یک عملیات پیمایش ساده را با یک ارزیابی مهندسی عمیق مشخص می‌سازد.

نقش دوربین حرارتی در پایش لحظه‌ای بار

دوربین‌های حرارتی، ابزارهایی بی‌نظیر برای نظارت بلادرنگ (Real-time Monitoring) بر وضعیت حرارتی ماشین‌آلات و سازه‌ها هستند. این قابلیت در سناریوهای امدادرسانی که زمان پاسخگویی حیاتی است، مانند تشخیص زودهنگام آتش‌سوزی در ذخایر مواد یا شناسایی Overheating در تابلوهای برق فشار قوی، بسیار ارزشمند است. به طور مثال، در یک مبدل حرارتی صنعتی، افزایش ناگهانی دمای یک بخش خاص می‌تواند نشان‌دهنده گرفتگی (Fouling) لوله‌ها یا کاهش جریان سیال خنک‌کننده باشد. یک سیستم تصویربرداری حرارتی با نرخ فریم بالا، می‌تواند این تغییرات لحظه‌ای را ثبت کرده و به اپراتور هشدار دهد. در بازرسی‌های دوره‌ای، دوربین‌های پیشرفته حرارتی با قابلیت تصویربرداری بلندمدت (Trend Analysis)، امکان ترسیم منحنی‌های دمایی نرمال را فراهم می‌آورند. هرگونه انحراف معنی‌دار از این منحنی، به عنوان یک شاخص اولیه برای بازرسی‌های عمیق‌تر (احتمالاً با استفاده از رادار یا روش‌های دیگر) عمل می‌کند. این تحلیل حرارتی، به ویژه برای تشخیص مکانیسم‌های مخرب حرارتی مانند نارسایی مکانیکی ناشی از انبساط حرارتی نامتوازن یا نقاط تماس الکتریکی ضعیف، کارایی بالایی دارد و نمایانگر سلامت عملکردی لحظه‌ای سیستم است.

قابلیت اساسی و بنیادین دوربین‌های حرارتی در سنجش دقیق میزان دمای سطوح، مستقیماً بر یک اصل فیزیکی کلیدی در علم ترمودینامیک استوار است؛ این اصل، توصیفی دقیق از نحوه انتشار انرژی گرمایی توسط اجسام ارائه می‌دهد. این رابطه بیانگر آن است که میزان انرژی تابشی که از یک جسم ساطع می‌شود، با چهارمین توان دمای مطلق آن جسم ارتباط مستقیم و غیرقابل انکاری دارد. به بیان ساده‌تر، هرچه دمای یک سطح بالاتر باشد، انرژی حرارتی که آن سطح به صورت امواج نامرئی ارسال می‌کند، با یک رشد بسیار سریع و نمایی افزایش می‌یابد. برای تبدیل این مفهوم تئوری به یک اندازه‌گیری عملی و کمی‌سازی شده توسط تجهیزات پیشرفته مانند دوربین‌های حرارتی لیدر، دو پارامتر اساسی دیگر باید در محاسبات دخیل شوند. پارامتر اول، که ضریب انتشار نام دارد، نشان دهنده کارایی واقعی سطح مورد نظر در ارسال این انرژی تابشی است و عددی است که میزان “سیاهی” یا بازتابندگی حرارتی یک ماده را مشخص می‌کند. پارامتر دوم، یک ثابت جهانی و ذاتی در طبیعت است که ثابت استفان-بولتزمن نامیده می‌شود و ارزش مرجع این فرآیند فیزیکی را تعیین می‌کند. بنابراین، عملکرد صحیح دوربین حرارتی در تبدیل سیگنال دریافتی به دمای بر حسب درجه سانتی‌گراد، نیازمند آن است که نرم‌افزار داخلی دستگاه با استفاده از مقدار دمای اندازه‌گیری شده، ضریب انتشار تنظیم شده توسط اپراتور و مقدار ثابت استفان-بولتزمن، به طور خودکار معادله توان چهارم را “معکوس‌سازی” کند تا دمای واقعی سطح استخراج گردد.

تحلیل تطبیقی: عمق نفوذ و تفکیک‌پذیری

تفاوت اساسی بین این دو تکنولوژی در پارامترهای کلیدی عملکردی آن‌ها نهفته است. رادار نفوذی، همانند رادار دیواری لیدر مدل Leader RD90، به واسطه ماهیت امواج الکترومغناطیسی و پارامترهای مواد واسط، قابلیت نفوذ عمودی بالایی تا چندین متر در مواد با ثابت دی‌الکتریک پایین (مانند بتن خشک یا مصالح بنایی) را داراست. این عمق نفوذ، امکان شناسایی عیوب اساسی در هسته سازه را فراهم می‌کند. در مقابل، دوربین‌های حرارتی فقط می‌توانند اطلاعات سطح را جمع‌آوری کنند؛ اثرات حرارتی ناشی از یک نقص در عمق، تنها پس از زمان طولانی و از طریق هدایت حرارتی (Conduction) یا جابجایی (Convection) به سطح منتقل می‌شوند و ممکن است با تأخیر یا تضعیف زیادی همراه باشند. از نظر تفکیک‌پذیری، دوربین حرارتی در تفکیک دمای دو نقطه نزدیک به هم روی سطح (تفکیک فضایی حرارتی) بسیار دقیق است، در حالی که رادار در تفکیک اشیاء نزدیک به هم در عمق (تفکیک فضایی سازه‌ای) برتری دارد. به بیان دقیق‌تر، رادار می‌تواند فاصله دقیق دو میلگرد در ضخامت بتن را اندازه‌گیری کند، در حالی که دوربین حرارتی می‌تواند اختلاف دمای بین دو نقطه مجاور روی یک لوله فلزی با درجه حرارت متفاوت را با دقت زیر میلی‌کلوین اندازه‌گیری نماید. این تفاوت در بُعد اندازه‌گیری (Structural vs. Thermal State) است که مسیر انتخاب ابزار را تعیین می‌کند. رادار با فرکانس بالاتر، وضوح مکانی بهتری در عمق‌های کم دارد، اما فرکانس‌های پایین‌تر نفوذ بیشتری را فراهم می‌کنند؛ این یک مبادله (Trade-off) کلاسیک در طراحی GPR است.

استانداردهای صنعتی و قابلیت اطمینان داده‌ها

اعتبار سنجی نتایج NDT در صنایع حساس به شدت وابسته به انطباق با استانداردهای بین‌المللی است. در حوزه رادار، عواملی مانند کالیبراسیون دوره‌ای فرکانس و دامنه، و اجرای آزمون‌های اعتبارسنجی (Verification Tests) با استفاده از اهداف مرجع (Reference Targets) نصب شده در سازه، برای اطمینان از دقت موقعیت‌یابی و طبقه‌بندی اهداف، حیاتی هستند. استانداردهایی نظیر ASTM D6088 برای GPR مورد استفاده قرار می‌گیرد و تجهیزات مدرن باید توانایی گزارش‌دهی مطابق با این معیارها را داشته باشند. در مقابل، بازرسی‌های حرارتی باید با استفاده از دوربین‌هایی انجام شوند که دارای گواهینامه‌های معتبر کالیبراسیون مانند ISO/IEC 17025 باشند، و روش‌های بازرسی باید از دستورالعمل‌هایی چون SNT-TC-1A یا انستیتوهای مرتبط با بازرسی حرارتی پیروی کنند. پارامترهایی نظیر NETD، رزولوشن آرایه سنسور (مثلاً 640×480)، و دقت مطلق اندازه‌گیری دما (Accuracy) باید به طور مستند در گزارش نهایی قید شوند.

عدم رعایت این استانداردها در تفسیر داده‌های دریافتی از هر دو سیستم، به ویژه در مواقعی که داده‌ها باید برای تصمیم‌گیری‌های ایمنی حیاتی به مراجع قانونی یا شرکت‌های بیمه ارائه شوند، می‌تواند کل فرایند امدادرسانی حرارتی را با چالش‌های جدی مواجه کند. به عنوان مثال، لازم است بدانیم که هر دستگاه حرارتی، دقت دمایی ذاتی خود را دارد که معمولاً به صورت یک مقدار مطلق یا یک درصد از مقدار اندازه‌گیری شده تعریف می‌شود. برای نمونه، فرض کنید یک دوربین حرارتی دارای تلرانس یا خطای اندازه‌گیری برابر با دو درجه سانتی‌گراد به صورت مطلق باشد، یا اینکه این خطا به صورت دو درصد از کل دمای ثبت شده محاسبه شود. در عمل، تفسیر فنی به این صورت است که مهندس باید همواره از میان این دو مقدار (دو درجه مطلق و دو درصد از عدد خوانده شده) عددی را که بزرگ‌تر است به عنوان خطای احتمالی در نظر بگیرد و این محدودیت ذاتی در ارزیابی دقیق خطر حرارتی لحاظ گردد تا گزارش نهایی کاملاً مستند و غیرقابل انکار باشد.

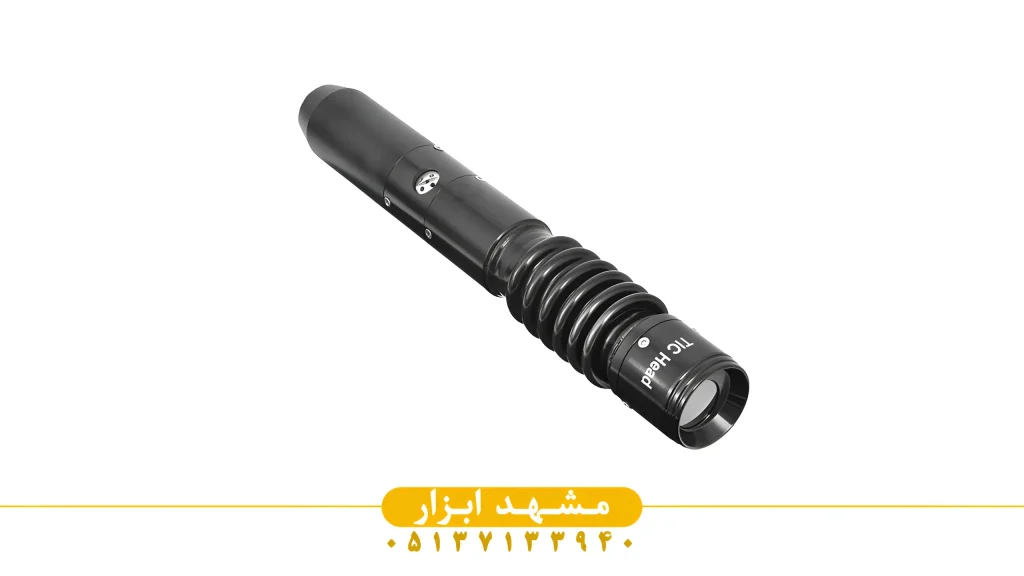

ماژول دوربین حرارتی لیدر مدل Leader TIC

تأثیر محیط عملیاتی بر عملکرد ابزارها

محیط‌های عملیاتی صنعتی همواره مملو از چالش‌هایی هستند که عملکرد تجهیزات NDT را تحت تأثیر قرار می‌دهند. برای رادار نفوذی، محیط‌های با رطوبت بالا (مانند تونل‌ها یا نزدیکی منابع آبی) یا سازه‌های حاوی مواد با هدایت الکتریکی بالا (مانند فولاد زیاد یا بتن حاوی نمک زیاد) می‌توانند منجر به تضعیف شدید سیگنال (Attenuation) و کاهش عمق نفوذ شوند؛ سیگنال به جای نفوذ عمیق، در لایه‌های سطحی جذب یا بازتاب می‌شود. همچنین، وجود تداخلات الکترومغناطیسی ناشی از کابل‌های برق فشار قوی یا تجهیزات رادیویی می‌تواند بر کیفیت سیگنال دریافتی تأثیر بگذارد. در طرف دیگر، دوربین‌های حرارتی در محیط‌هایی با تابش شدید خورشیدی یا مجاورت با سطوح بسیار داغ یا سرد، دچار خطا در اندازه‌گیری می‌شوند؛ انعکاس حرارت از سطوح مجاور (Reflected Radiation) می‌تواند دمای اندازه‌گیری شده را به طور کاذب افزایش یا کاهش دهد.

برای مقابله با این چالش‌ها، تجهیزات پیشرفته‌ای نظیر ماژول دوربین حرارتی لیدر مدل Leader TIC اغلب مجهز به سنسورهای دریافت میزان تابش محیطی و قابلیت‌های جبران‌سازی خودکار (Automatic Compensation) هستند تا اثرات محیطی تا حد امکان خنثی شوند. درک این محدودیت‌های محیطی برای برنامه‌ریزی موفقیت‌آمیز هر بازرسی ضروری است. به طور خاص، زمانی که تجهیزات در مواجهه با موادی قرار می‌گیرند که خاصیت هدایت الکتریکی بالایی دارند، یعنی در حضور مواد رسانا، پارامتری به نام “ثابت دی‌الکتریک مؤثر” به شکل قابل توجهی افزایش پیدا می‌کند. این افزایش پارامتر، تأثیر مستقیمی بر ویژگی‌های انتشار موج دارد؛ زیرا باعث می‌شود سرعت حرکت فاز موج الکترومغناطیسی در آن محیط خاص کاهش یابد. نتیجه مستقیم این پدیده فیزیکی در کاربرد رادار نفوذی به زمین (جی‌پی‌آر)، افت و کاهش محسوس در کیفیت و وضوح تصویری است که از زیر سطح زمین به دست می‌آید.

مدل‌سازی و شبیه‌سازی پیش از بازرسی

در پروژه‌های پیچیده، به منظور به حداکثر رساندن کارایی و کاهش ریسک در حین بازرسی میدانی، استفاده از روش‌های شبیه‌سازی عددی (Numerical Simulation) برای پیش‌بینی رفتار امواج یا حرارت در داخل ساختار اهمیت می‌یابد. برای سیستم‌های رادار، نرم‌افزارهایی مبتنی بر روش اجزای محدود (Finite Element Method – FEM) یا روش تفاضل محدود در حوزه زمان (Finite-Difference Time-Domain – FDTD) می‌توانند با استفاده از مشخصات هندسی سازه (تعداد میلگردها، قطر آن‌ها، و ضخامت بتن) و پارامترهای فرکانسی دستگاه، تصاویر راداری مورد انتظار را تولید کنند. این تصاویر شبیه‌سازی شده، به عنوان یک مرجع برای تأیید وجود یا عدم وجود یک ویژگی خاص در داده‌های واقعی عمل می‌کنند. این رویکرد به خصوص زمانی که در حال بررسی یک ناحیه ناشناخته باشیم، بسیار مفید است. در زمینه حرارتی، مدل‌سازی جریان حرارت (Heat Transfer Modeling) با استفاده از نرم‌افزارهای CFD یا FEM می‌تواند توزیع دمای سطح را تحت شرایط عملیاتی متغیر پیش‌بینی کند. این شبیه‌سازی‌ها به مهندس اجازه می‌دهند تا نقاط بحرانی که در آن اختلاف دمای ناشی از یک نقص داخلی به حداکثر پتانسیل خود می‌رسد را شناسایی کرده و زمان و مکان بهینه برای استفاده از دوربین حرارتی را تعیین کنند. شبیه‌سازی FDTD به ویژه برای مدل‌سازی تعاملات پیچیده میدان الکترومغناطیسی با اهداف فلزی (مانند میلگردها) و مواد دی‌الکتریک متغیر، در رادار بسیار قدرتمند است.

تجمیع داده‌ها و تحلیل همگرا (Synergistic Analysis)

قدرت واقعی در امدادرسانی‌های فنی زمانی آشکار می‌شود که نتایج دو یا چند تکنولوژی مختلف، به صورت همگرا و در یک بستر تحلیلی واحد مورد تفسیر قرار گیرند. این رویکرد، که به آن تحلیل همگرا (Synergistic Analysis) می‌گویند، به ویژه در مقایسه بین نتایج ساختاری راداری و نتایج حرارتی سطحی، بسیار روشنگر است. به عنوان مثال، تصور کنید رادار (مانند دستگاه‌های حرفه‌ای که قابلیت تشخیص میلگرد دارند) یک تغییر ساختاری در تراکم بتن یا یک ترک فرعی را در عمق ۵ سانتی‌متری نشان می‌دهد، اما دوربین حرارتی هیچ دمای غیرعادی را در سطح ثبت نمی‌کند. این عدم تطابق می‌تواند نشان‌دهنده یک نقص نوپا یا یک لایه عایق حرارتی مؤثر بین ترک و سطح باشد.

در مقابل، اگر دوربین حرارتی یک نقطه داغ کوچک را روی سطح نشان دهد و رادار در همان نقطه هیچ‌گونه تغییر فیزیکی (مانند وجود حفره یا فلز اضافی) را تأیید نکند، می‌توان نتیجه گرفت که منشأ حرارتی احتمالاً مربوط به یک فرآیند سطحی مانند اصطکاک یا یک مشکل الکتریکی بسیار سطحی است که رادار نفوذی به دلیل پوشش بتنی ضخیم نمی‌تواند آن را تفکیک کند. ادغام نقشه‌های دوبعدی GPR و تصاویر حرارتی در نرم‌افزارهای تخصصی، امکان ایجاد یک نقشه خطر سه‌بعدی و چندلایه را فراهم می‌سازد که دقت تشخیص را به شکل تصاعدی افزایش می‌دهد. این ترکیب، فرضیه‌های ناشی از هر روش را با شواهد فیزیکی یا حرارتی روش دیگر تأیید یا رد می‌کند.

قابلیت‌های خاص در رهگیری عیوب پیش‌رونده

یکی از جنبه‌های حیاتی در امدادرسانی، توانایی ردیابی و کمی‌سازی پیشرفت عیوب در طول زمان است. در زمینه حرارتی، این امر از طریق مقایسه تصاویر متوالی دوربین حرارتی در بازه‌های زمانی منظم به دست می‌آید؛ ارزیابی نرخ افزایش دمای یک نقطه مشخص یا گسترش ناحیه عایق‌بندی شده معیوب، معیار اصلی برای تعیین فوریت تعمیر است. برای مثال، اگر دوربین حرارتی یک منبع نشت گرما را به صورت مستمر و پیوسته در طول یک دوره زمانی یک ماهه شناسایی کند که دمای آن افزایش می‌یابد، این مشاهده به طور قطعی نشان‌دهنده وجود یک فرایند فعال تخریب یا فرسایش در آن نقطه است. برای سنجش و محاسبه دقیق میزان و سرعت تغییرات حرارتی در طول زمان، یعنی نرخ افزایش دما نسبت به زمان، مهندس می‌تواند به طور مستقیم از داده‌های پیوسته ثبت شده توسط دوربین حرارتی استفاده نماید.

در حوزه رادار، ردیابی عیوب پیش‌رونده به روش‌های متفاوتی صورت می‌گیرد. اگر هدف مورد نظر، خوردگی یک میلگرد باشد، این فرایند با تشکیل محصولات خوردگی و نهایتاً انبساط حجمی مشخص می‌شود. تکرار اسکن راداری در فواصل زمانی تعیین شده، امکان اندازه‌گیری دقیق تغییر فاصله هدف از سطح (به دلیل تورم بتن) یا تغییر در شکل موج بازتابی (به دلیل تغییر محیط دی‌الکتریک اطراف میلگرد) را فراهم می‌آورد. این قابلیت پایش بلندمدت، به ویژه برای تجهیزاتی که در شرایط تنش بالا کار می‌کنند، امکان پیش‌بینی زمان شکست (Time-to-Failure Estimation) را با دقتی قابل قبول برای مهندسین فراهم می‌آورد و از رویکرد واکنشی (Reactive) به رویکرد پیشگیرانه (Proactive) در نگهداری حرکت می‌کند.

جمع‌بندی استراتژیک و انتخاب ابزار بهینه

انتخاب بین تمرکز بر داده‌های ساختاری عمقی رادار و داده‌های عملکردی سطحی دوربین حرارتی، یک تصمیم استراتژیک مبتنی بر هدف بازرسی است. اگر اولویت با اطمینان از سلامت اجزای داخلی مدفون، شناسایی دقیق آرماتورها، یا تشخیص رطوبت در لایه‌های عایق ضخیم باشد، دستگاه‌های رادار نفوذی برتر هستند. این تجهیزات، ابزاری برای “دیدن آنچه پنهان است” فراهم می‌آورند. در مقابل، اگر چالش اصلی پایش دماهای عملیاتی، تشخیص اتصالات ضعیف الکتریکی، یا عیب‌یابی سریع نشت‌های انرژی حرارتی در تجهیزات فعال باشد، دوربین‌های حرارتی با حساسیت بالا همچون دوربین حرارتی لیدر مدل Leader TIC کارآمدترین گزینه محسوب می‌شوند. اغلب، بهترین استراتژی، ادغام هر دو روش است: استفاده از رادار برای ایجاد یک نقشه زیرساختی (Baseline Structural Map) و سپس استفاده از دوربین حرارتی برای پایش وضعیت عملکردی بر روی این بستر ساختاری. شرکت “مشهد ابزار” با ارائه راهکارهای جامع در هر دو حوزه، از تجهیزات پیشرفته مانند رادار دیواری لیدر مدل Leader RD90 گرفته تا دوربین‌های حرارتی با دقت بالا، بستری فنی برای مهندسین فراهم می‌آورد تا با اطمینان کامل به بازرسی‌های خود بپردازند و از خرابی‌های پرهزینه و خطرناک جلوگیری نمایند. در نهایت، دانش فنی کاربر در تفسیر نتایج ترکیبی، کلید موفقیت در امدادرسانی حرارتی و سازه‌ای خواهد بود.
