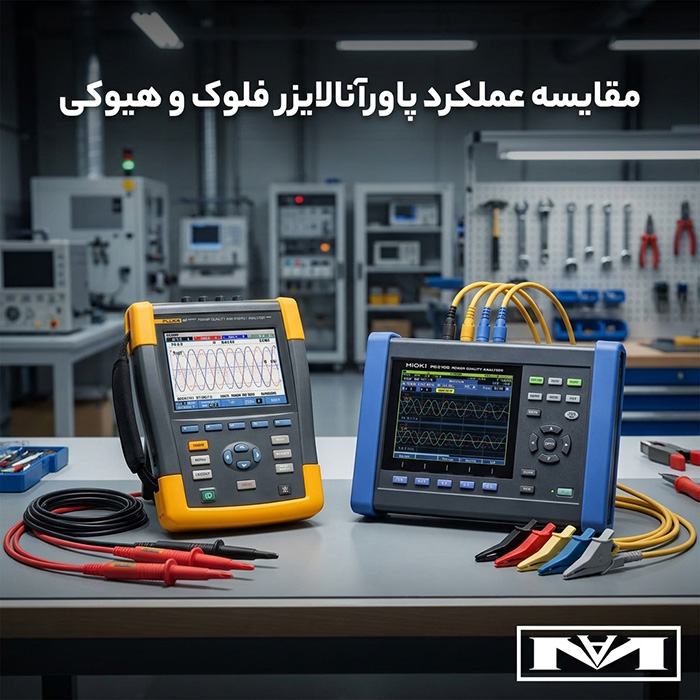

مقایسه پاورآنالایزر فلوک و هیوکی در پایش کیفیت توان صنایع

مقایسه پاورآنالایزر فلوک و هیوکی یکی از چالش‌های بنیادین کارشناسان برق صنعتی هنگام تجهیز آزمایشگاه‌ها یا تیم‌های ممیزی انرژی است. کیفیت توان الکتریکی (Power Quality) پایداری خطوط تولید و عمر مفید ترانسفورماتورها را تعیین می‌کند. نوسان ولتاژ، اعوجاج هارمونیکی و افت ولتاژ لحظه‌ای (Voltage Sag) خسارت‌های سنگینی به بارهای حساس وارد می‌آورند.

پاورآنالایزر یا تحلیل‌گر توان ابزاری دقیق برای ثبت پیوسته جریان، ولتاژ، توان اکتیو و ضریب توان است. در پروژه‌های صنعتی سنگین، انتخاب میان برند آمریکایی Fluke و غول ابزار دقیق ژاپنی Hioki تصمیمی راهبردی به شمار می‌رود. برای انتخاب و بررسی تنوع مدل‌ها می‌توانید به بخش تخصصی تجهیزات پاور آنالایزر در مشهد ابزار مراجعه کنید. در ادامه عملکرد و ساختار فنی این دو سازنده مطرح را کالبدشکافی می‌کنیم.

اهمیت تحلیل کیفیت توان در شبکه‌های توزیع برق

تجهیزات مدرن صنعتی اکثراً ماهیتی غیرخطی دارند. درایوهای فرکانس متغیر (VFD)، کوره‌های القایی و منابع تغذیه بدون وقفه (UPS) هارمونیک‌های نامطلوب در شبکه تزریق می‌کنند. این پدیده اتلاف توان و گرمای شدید سیم‌پیچ‌ها را به دنبال دارد.

دستگاه‌های تحلیل‌گر توان رفتارهای دینامیکی بار را طی دوره‌های متوالی بازرسی می‌کنند. مهندسان با استناد به این داده‌ها فیلترهای اکتیو هارمونیک و خازن‌های تصحیح ضریب توان را به‌درستی جای‌گذاری می‌نمایند. بنابراین درستی داده‌های دستگاه پایه و اساس محاسبات فنی شبکه است.

معماری اندازه‌گیری و سیستم پردازش سیگنال

دقت ثبت سیگنال‌ها وابستگی مستقیمی به مبدل‌های آنالوگ به دیجیتال و پردازنده‌های دیجیتال سیگنال (DSP) دارد. در محیط‌های پرنویز، نمونه‌برداری سریع شکل موج‌های گذرا را با شفافیت کامل شکار می‌کند.

مدل شناخته‌شده Fluke 437-II مطابق با استاندارد بین‌المللی IEC 61000-4-30 ویرایش کلاس A عمل می‌کند. این دستگاه پارامترهای کیفیت توان را حتی در فرکانس‌های خاص هوابرد (۴۰۰ هرتز) بی‌نقص اندازه می‌گیرد. الگوریتم‌های یکپارچه فلوک رویدادهای افت و خیز لحظه‌ای ولتاژ را بدون تأخیر دسته‌بندی می‌نمایند.

در سمت دیگر، کمپانی هیوکی با پرچم‌دارانی چون سری PW3198 استانداردهای مرجع را ارتقا داده است. جهت بررسی تفصیلی این دستگاه می‌توانید مقاله تخصصی کاربرد پاورآنالایزر هیوکی PW-3198 در پایش توان را مطالعه کنید. این تجهیز ژاپنی با پهنای باند گسترده و سرعت بالای نمونه‌برداری، علاوه بر اندازه‌گیری دقیق تا هارمونیک ۵۰ام، مولفه‌های فرکانس بالا تا دامنه‌های چند ده کیلوهرتز را پایش می‌کند.

بررسی دقت در مقایسه پاورآنالایزر فلوک و هیوکی

خطای جزئی در قرائت پارامترهای توان در طول یک سال ممیزی به خطای فاحش مالی تبدیل خواهد شد. دقت اعلام‌شده توسط سازندگان ترکیبی از درصد قرائت (Reading) و درصد مقیاس کامل (Full Scale) است.

در تحلیل دقیق ولتاژ متناوب، هر دو دستگاه خطای پایه‌ای حدود ۰.۱ درصد ارائه می‌دهند. تفاوت اصلی در پایداری کلمپ‌های جریان روگوفسکی (Rogowski Coils) و میزان تاثیرپذیری آن‌ها از نویزهای الکترومغناطیسی محیط آشکار می‌شود.

سنسورهای هیوکی ساختار محافظتی قوی‌تری در برابر اثرات تزویج میدان‌های مغناطیسی دارند. از سوی دیگر، پراب‌های سری i430 فلوک انعطاف‌پذیری فوق‌العاده‌ای در تابلوهای فشرده برق صنعتی به کاربر می‌بخشند. این امر سرعت اتصال در تست‌های میدانی را بالا می‌برد.

آنالیز هارمونیک‌ها و انطباق با استاندارد IEEE 519

هارمونیک‌های ولتاژ و جریان باعث عملکرد نامطلوب رله‌های حفاظتی و افت بازدهی کابل‌ها می‌شوند. استاندارد صنعتی IEEE 519 برای کنترل هارمونیک سقف مجاز اعوجاج کلی هارمونیک (THD) و اعوجاج کلی تقاضا (TDD) را برای شبکه‌های توزیع ترسیم کرده است. اگر به دنبال دستگاهی با تمرکز ویژه بر هارمونیک‌های سه‌فاز هستید، بررسی پاور هارمونیک آنالایزر هیوکی PW3360 نیز گزینه‌ای کاربردی خواهد بود.

پاورآنالایزرهای هیوکی طیف فرکانسی تبدیل فوریه سریع (FFT) را با رزولوشن اعجاب‌انگیزی رسم می‌کنند. این قابلیت شناسایی منبع انتشار هارمونیک را در تأسیسات پیچیده تسهیل می‌سازد. دستگاه اعوجاج‌های بین‌هارمونیکی (Interharmonics) را نیز با تفکیک‌پذیری کامل به نمایش می‌گذارد.

دستگاه‌های فلوک رویکردی بصری‌تر اتخاذ کرده‌اند. نمودارهای میله‌ای هارمونیک در فلوک هشدارهای بصری ساده و فوری به تکنسین ارائه می‌کنند. اپراتور میدانی بدون نیاز به تنظیمات طولانی سریعاً متوجه عبور بار از حدود مجاز استاندارد می‌گردد.

قابلیت لاگینگ و ذخیره‌سازی داده‌های بلندمدت

ناهنجاری‌های شبکه غالباً تصادفی و در ساعات اوج بار رخ می‌دهند. آزمون‌های کوتاه‌مدت چندساعته پاسخگوی تحلیل عیوب پنهان نیستند. هر دو سازنده درگاه‌های کارت حافظه با حجم بالا را برای ثبت پیوسته دوره‌ای تعبیه نموده‌اند.

هیوکی توانایی ذخیره هزاران رویداد کیفیت توان را در یک سیکل اندازه‌گیری بلندمدت داراست. پارامترهای ولتاژ موثر (RMS)، فلیکر (Flicker) و عدم تعادل فازها بدون وقفه ذخیره می‌شوند. داده‌های ثبت‌شده کوچک‌ترین خلأ تحلیلی برای متخصص بر جای نمی‌گذارند.

فلوک سامانه‌ یکپارچه گزارش‌گیری دوره‌ای دارد که حجم داده‌ها را به‌صورت هوشمند فشرده می‌سازد. در ممیزی مصرف انرژی، گراف‌های فلوک روند مصرف انرژی الکتریکی و دیماند مصرفی را بی‌درنگ در قالب فایل‌های خروجی مرتب ارائه می‌دهند.

تجربه کاربری، نمایشگر و دوام بدنه در کارگاه

محیط‌های صنعتی آکنده از غبار، ارتعاش و رطوبت هستند. شرکت فلوک سال‌هاست استانداردهای بدنه ضربه‌گیر زرد‌رنگ خود را با ارگونومی عالی به بازار جهانی عرضه می‌کند. کلیدهای فیزیکی بزرگ امکان استفاده از دستکش‌های عایق ایمنی را برای تکنسین فراهم می‌سازد.

منوهای کاربری فلوک ساختاری سرراست و شفاف دارند. هدایت اپراتور در حین پیکربندی اولیه مانع از اشتباهات انسانی در اتصالات سیم‌ها می‌شود. کاربر ظرف چند دقیقه دستگاه را برای آزمون آماده می‌کند.

محصولات هیوکی مجهز به نمایشگرهای رنگی با تراکم پیکسلی عالی هستند. این رابط داده‌های چندگانه را هم‌زمان بر صفحه می‌آورد. گرچه دستیابی به تمامی منوهای پیشرفته هیوکی نیازمند آموزش قبلی است، اما عمق اطلاعات ارائه شده در یک نما فوق‌العاده است.

مقایسه نرم‌افزارهای تحلیلی PowerLog و PQ-ONE

استخراج الگوهای پنهان مصرف از فایل‌های ثبت‌شده تنها به‌کمک نرم‌افزارهای تخصصی امکان‌پذیر است. مهندسان داده‌های خام را به نمودارهای مهندسی قابل فهم برای مدیران بدل می‌سازند.

نرم‌افزار Fluke PowerLog گزارش‌های رسمی و تاییدیه‌های استانداردی را با چند کلیک ساده آماده می‌کند. گزارش‌های خودکار خروجی نرم‌افزار برای شرکت‌های بیمه و بازرسی استانداردهای بهینه‌سازی انرژی طراحی شده‌اند.

در مقابل، ابزارهای تحلیلی هیوکی مانند بسته تخصصی نرم‌افزار آنالایزر هیوکی Hioki 9624 و برنامه رایگان PQ-ONE بستری کم‌نظیر برای واکاوی شکل موج‌های خام و هارمونیک‌های مرتبه بالا فراهم می‌آورند. محققان دانشگاهی و طراحان فیلترهای فعال شبکه از داده‌های آماری دقیق و جداول تفکیکی این نرم‌افزارها بیشترین بهره را می‌برند.
