مقایسه دقت ارت‌سنج‌های فلوک و هیوکی

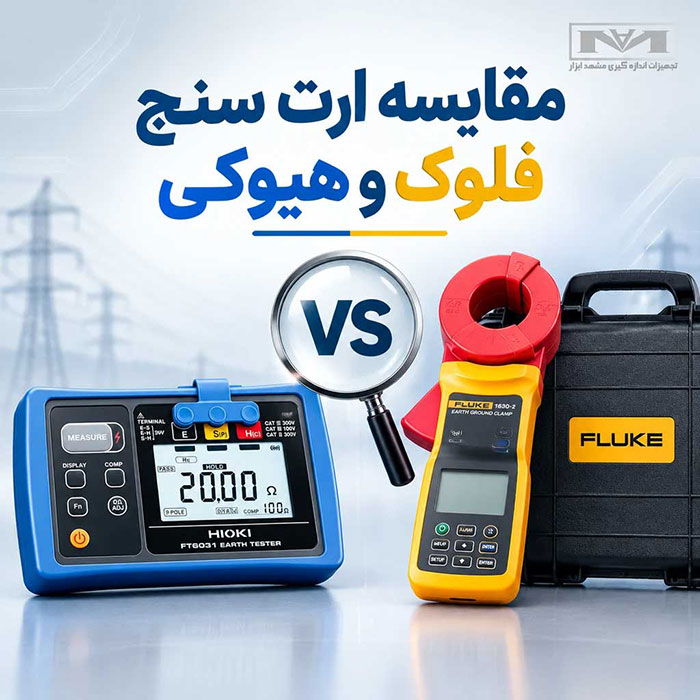

مقایسه دقت ارت سنج فلوک و هیوکی

در سامانه‌های الکتریکی صنعتی، اندازه‌گیری دقیق مقاومت زمین (چاه ارت) خط قرمز ایمنی تجهیزات و جان پرسنل است. سیستم ارتینگ، مسیر تخلیه اضافه ولتاژها، صاعقه، جریان‌های نشتی و اختلالات الکترومغناطیسی (EMI) به شمار می‌رود. یک خطای چند اهمی ناشی از ابزار تست بی‌کیفیت می‌تواند کل محاسبات حفاظتی تأسیسات را ناکارآمد کند.

اگر قصد خرید یا انتخاب ابزار دقیق تست چاه ارت را دارید، قطعاً با دو نام معتبر بازار یعنی فلوک آمریکا (Fluke) و هیوکی ژاپن (Hioki) مواجه شده‌اید. در این راهنمای جامع، با تکیه بر استانداردهای مهندسی برق نظیر IEEE Std 81 و IEC 61557، دقت، تکنولوژی و عملکرد ارت سنج‌های فلوک و هیوکی را در شرایط عملیاتی بررسی می‌کنیم.

جدول مقایسه سریع: ارت سنج فلوک در برابر ارت سنج هیوکی

چرا دقت در اندازه‌گیری مقاومت زمین حیاتی است؟

محیط‌های صنعتی سنگین نظیر نیروگاه‌ها، مجتمع‌های پتروشیمی، پالایشگاه‌ها و دیتاسنترها با نویزهای القایی شدید و جریان‌های نشتی فرکانس متغیر روبه‌رو هستند. خطای اندازه‌گیری مقاومت زمین می‌تواند منجر به پیامدهای زیر شود:

• سوختن ادوات حساس الکترونیکی بر اثر عدم تخلیه اضافه ولتاژهای گذرا
• عملکرد نادرست رله‌های حفاظتی در زمان رخ دادن اتصال کوتاه فاز به زمین
• خطر برق‌گرفتگی پرسنل ناشی از افزایش ولتاژ گام و تماس (Step & Touch Voltage)
• هزینه‌های گزاف مهندسی برای اضافه کردن غیرضروری الکترودهای زمین به دلیل قرائت نادرست

تحلیل مهندسی ارت سنج فلوک (Fluke)؛ پیشتاز تکنولوژی کلمپی

شرکت آمریکایی فلوک نامی مترادف با تجهیزات کالیبراسیون و تست در سطح کلاس جهانی است. معروف‌ترین ارت‌سنجهای این شرکت از جمله سری Fluke 1630-2 FC بر پایه فناوری کلمپی (Stakeless Method) فعالیت می‌کنند.

مزایای کلیدی دقت ارت سنج فلوک:

1. عدم نیاز به قطع اتصال زمین: بزرگ‌ترین چالش صنایع، عدم امکان قطع سیم ارت حین کار است؛ فلوک این کار را بدون ایجاد وقفه انجام می‌دهد.
2. سیستم پردازش سیگنال دیجیتال (DSP): فلوک با الگوریتم‌های پردازشی مدرن، اثر هارمونیک‌های مزاحم شبکه و جریان‌های نشت سرگردان را فیلتر کرده و تنها سیگنال واقعی تست را می‌خواند.
3. پایداری دمایی بالا: سنسورهای مغناطیسی فلوک در برابر تغییرات شدید دما مقاومت عالی داشته و رانش دمایی (Thermal Drift) بسیار پایینی دارند.

نکته کاربردی: ارت سنج کلمپی فلوک تنها زمانی مقاومت واقعی را نشان می‌دهد که یک حلقه (Loop) موازی چندگانه در سیستم وجود داشته باشد؛ بنابراین برای تست یک چاه ارت تک و مجزا مناسب نیست.

تحلیل مهندسی ارت سنج هیوکی (Hioki)؛ اوج دقت در روش‌های کلاسیک

برند اصیل ژاپنی هیوکی با سری محبوب Hioki FT6031-03 یکی از دقیق‌ترین ارت‌سنجهای سه‌سیمه و چهارسیمه (Fall of Potential) بازار را ارائه داده است. این دستگاه استاندارد مرجع برای اندازه‌گیری مقاومت خاک و مقاومت زمین به شمار می‌رود.

مزایای کلیدی دقت ارت سنج هیوکی:

1. کنترل دقیق جریان تزریقی: هیوکی با استفاده از منبع جریان پایدار اختصاصی، نوسانات امپدانس زمین را در حین تست جبران می‌کند.
2. طراحی مقاوم صنعتی (IP67): بدنه ضد آب و ضد گردوغبار به شما اطمینان می‌دهد که حتی در شرایط گل‌آلود یا رطوبت ۱۰۰٪، دقت سنسورها تحت تأثیر نشتی بدنه دچار افت نمی‌شود.
3. سرعت تست و دکمه تک‌لمسی (One-touch Measurement): فرآیند اندازه‌گیری مقاومت زمین در کوتاه‌ترین زمان و با بیشترین پایداری داده انجام می‌شود.
4. حذف خطای کابل با روش ۴ سیمه: با روش چهارسیمه، مقاومت کابل‌های اتصالی خود دستگاه کاملاً حذف شده و دقت به دهم اهم می‌رسد.

ارت سنج فلوک بخریم یا هیوکی؟ راهنمای انتخاب بر اساس پروژه

برای انتخاب بهترین ابزار، نباید صرفاً به درصد خطای کاتالوگ اکتفا کنید، بلکه باید محیط اجرایی کار را بسنجید:

چه زمانی فلوک (Fluke) بهترین انتخاب است؟

• برای کارخانجاتی که خط تولید ۲۴ ساعته دارند و قطع کردن ارتینگ خطرساز است.
• سایت‌های مخابراتی، دکل‌های BTS و خطوط توزیع برق هوایی با تعداد زمین‌های موازی متعدد.
• تست‌های سریع و بازرسی‌های دوره‌ای ایمنی و نگهداری (PM).

چه زمانی هیوکی (Hioki) بهترین انتخاب است؟

• پروژه‌های عمرانی، ساختمانی و تحویل پست‌های فشار قوی یا نیروگاهی جدید.
• مناطقی که صرفاً یک الکترود مجزا (تک چاه ارت) حفر شده و مسیر موازی دیگری برای لوپ وجود ندارد.
• ارزیابی تخصصی مقاومت ویژه خاک (Soil Resistivity) قبل از طراحی سیستم ارتینگ.

مهم‌ترین عوامل محیطی مخل دقت در تست ارت

هنگام کار با هر دو دستگاه، رعایت اصول زیر برای ثبت دقیق‌ترین نتیجه الزامی است:

• نویز فرکانس ۵۰/۶۰ هرتز: از ارت‌سنج‌هایی با فرکانس تزریق غیر از فرکانس شبکه برق (مثلاً ۱۲۸ هرتز) استفاده کنید تا تداخل امواج حذف شود.
• کالیبراسیون دوره‌ای: طبق الزامات ISO، دستگاه‌های ارت تستر باید سالانه با مقاومت‌های مرجع استاندارد کالیبره شوند.
• فاصله استاندارد پروب‌ها: در روش‌های ۳ سیمه هیوکی، رعایت قانون ۶۲ درصد (قرار دادن پروب پتانسیل در فاصله ۶۲٪ مسیر پروب جریان) برای رسیدن به بالاترین دقت ضرورت دارد.

سوالات متداول (FAQ)

۱. آیا ارت سنج کلمپی فلوک دقت روش سه‌سیمه هیوکی را دارد؟

بله، مشروط بر اینکه سیستم دارای مسیرهای موازی (Parallel Return Paths) کافی باشد. در سامانه‌های شبکه‌ای، فلوک نتایجی با دقت قابل اعتماد و خطای بسیار کم ارائه می‌دهد؛ اما در چاه‌های تکی، روش سه‌سیمه هیوکی ارجحیت کامل دارد.

۲. هر چند وقت یک‌بار باید ارت سنج خود را کالیبره کنیم؟

بر اساس دستورالعمل‌های بین‌المللی و استانداردهای تست و تحویل تجهیزات دقیق، ارت‌سنج‌ها باید سالی یک‌بار در آزمایشگاه‌های تایید صلاحیت‌شده مورد آزمون و کالیبراسیون قرار گیرند.

۳. استاندارد خطای مجاز برای ارت سنج بر اساس IEC 61557 چقدر است؟

استاندارد IEC 61557-5 حداکثر خطای عملیاتی (Operating Error) مجاز تجهیزات اندازه‌گیری مقاومت زمین را تا ۳۰± درصد در بدترین شرایط محیطی تعیین کرده است. هر دو برند فلوک و هیوکی معمولاً خطایی بسیار پایین‌تر (کمتر از ۵± درصد) ثبت می‌کنند.

نتیجه‌گیری نهایی

ارت‌سنج‌های فلوک (Fluke) و هیوکی (Hioki) در قله صنعت تجهیزات تست برق قرار دارند. فلوک در تکنولوژی کلمپی و تست‌های بدون قطعی جریان با پردازش سیگنال فوق‌العاده‌اش بی‌رقیب است و هیوکی با روش سه‌سیمه مقاومتی، سرعت عملکرد و طراحی جان‌سخت ژاپنی استاندارد طلایی پروژه‌های ساخت و ساز و دکل‌های منفرد به شمار می‌آید. انتخاب میان این دو به ساختار شبکه ارت شما و امکان یا عدم امکان قطع خطوط حین اندازه‌گیری بستگی دارد.
